90. Будуємо електронно-механічний спідометр для ГАЗ-21 з Вольвомостом. Продовження.

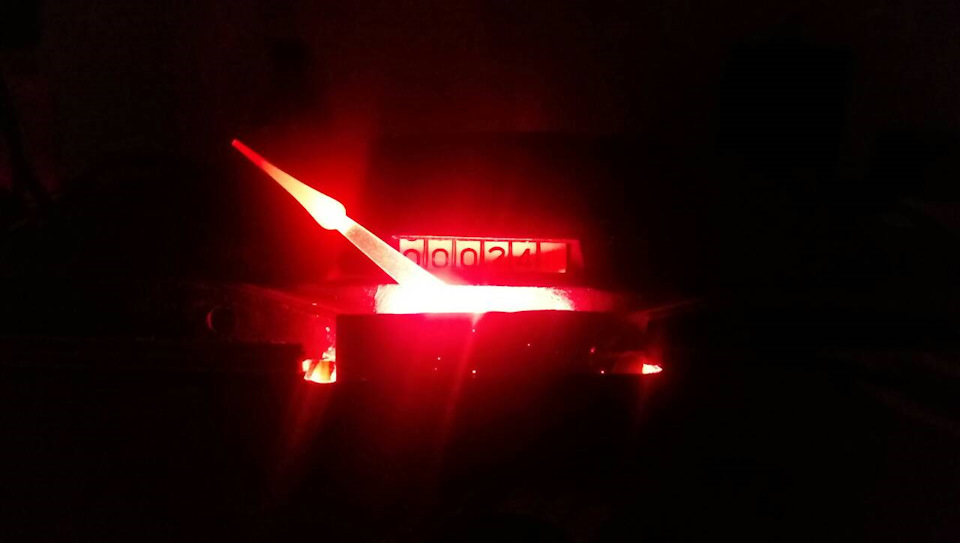

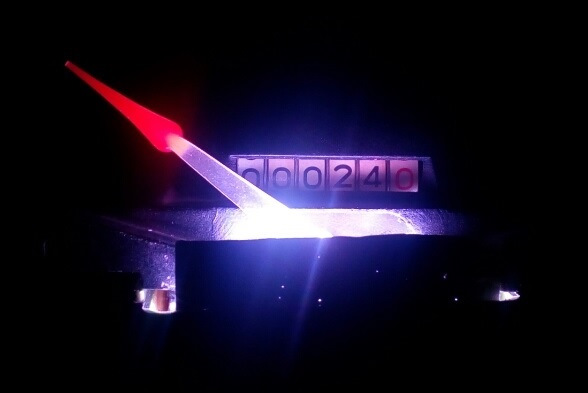

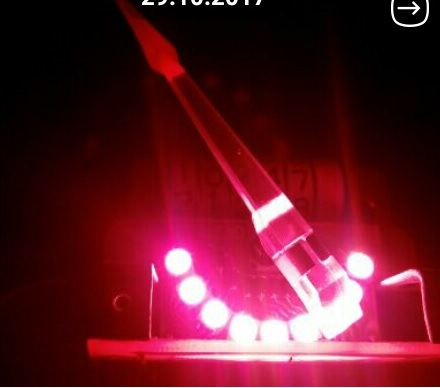

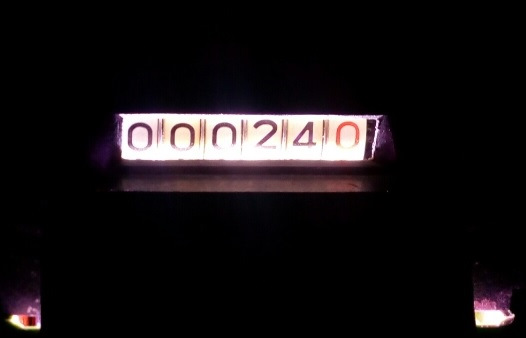

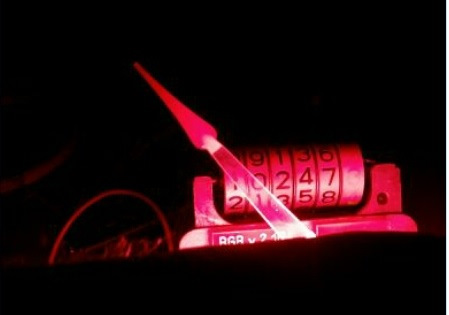

Роботи по проекту сильно зрушили по термінах з багатьох причин інасамперед у зв'язку з встановленням заднього вольвомосту напневмі, пошуком комплектуючих, що не входило до планів проекту, аленевеликі зсуви в роботах є і за спідометром і одометром ідуть докінця. Може сподобається) змінюється при переході через цифру 60 нажовтий, а після 100 світиться червоним, доданий модуль блю-тузу (для смартфона) для зручності налаштування та регулювання, а такождля подальшого можливого документування. Доданий модуль опитуваннясвітлодіодів щитка приладів з варіантами послідовного опитування, регулювання яскравості здійснюється штатним резистором центральногоперемикача світла Шкали в об'ємному варіанті ( "заводом") замовлялив Дніпрі. Втратити матеріал — це якраз і є початок у 2015-му:

Спочатку було закуплено:
Базові компоненти:
< /
1. Фронтальний ШД (стрілка спідометра) — X27.168, за $3.59
( ru.aliexpress.com/item/1-…M-Stepper…2645770055.html )

2. Бічний ШД (одометра) — від систем відеоспостереження:GM-15BY, за$6.86
( www.dx.com/p/5v-micro-ang…e-high-to…07#.
3. Процесорний модуль на базі плати STM32F103xxx, за $5.00
( ru.aliexpress.com/item/le…flabs-Lea…1987703487.html )
> 4. Драйвер ШД "одометра" - A3967, за $2.50
( ru.aliexpress.com/item/Fr…eshipping…2515717893.html )Три датчикиХолла * два полюси магніту = 6 імпульсів на 1 оборот. Показаноюстрілкою спідометра:
