правильне підключення генератора

багато паряться з лампою контролю зарядки.Я теж рік дивився начервоний вогник, напружувало постійно, хоча знав, що це добре))
нам потрібно реле 702 або подібне, у якого постійно замкнутіконтакти
30/51< /b> і 87, тобто їх треба після пуску двигунарозімкнути. Залишається два виходи 85 і 86 - це висновки котушки, яка притягує контакт. Йдемо далі. > (жовтий дріт) напруги немаєна непрацюючому двигуні, після пуску - з'являється. Більше непотрібна) а на 30/51 провід лампи (чорний), на висновок86 приєднуємо провід від генератора (жовтий) а висновок, щозалишився, реле 85 садимо на масу (корпус)
дякую AndrewCzech За правильний мануал

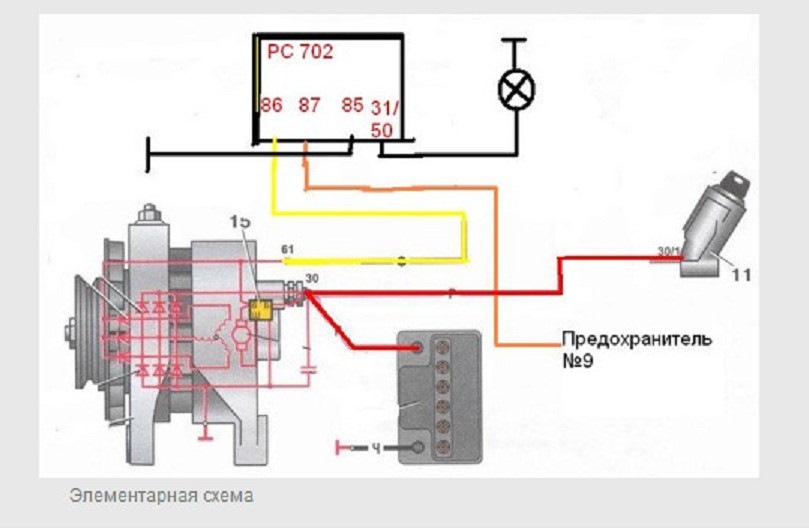

ось сама схема підключення> Запчасти на фото:PC702
протестовано і на ВАЗ 2106 скрізь працює чітко
