Лямбда-регулювання ГБО, KME Bingo M на карбюратор

Мої вітання! " > Регулювання < /b>
Всю цю годину визрівала ідея як регулювати суміш, є пневмо клапанижадібності які працюють в залежності від розрідження у впускномуколекторі. То ухваливши рішення купити комплект блоку керування ГБОмоноінжектора.
до комплекту входять:
— блок керування
— кнопка
— аттуатор< br/>
— проводка
Вивчивши схему зрозумів що мені не вистачало:
— лямбда-зонда (для нього приварили біля кпп гайку в тому місціде штани з Датчик установив бошівських універсальний 4 провідний.)— датчика положення дросельної заслінки
застосував датчик ваз

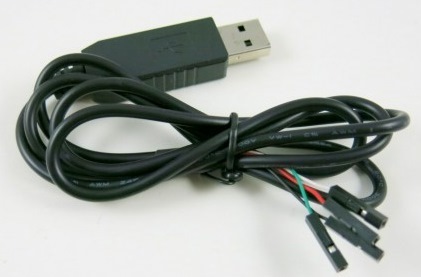

Кабель діагностичний < /b>

Універсальний для діагностики та налаштування ГБО в якомумікросхема PL2303
Попередня установка параметрів робилася навмання і потім ще багаторазів коригував налаштування

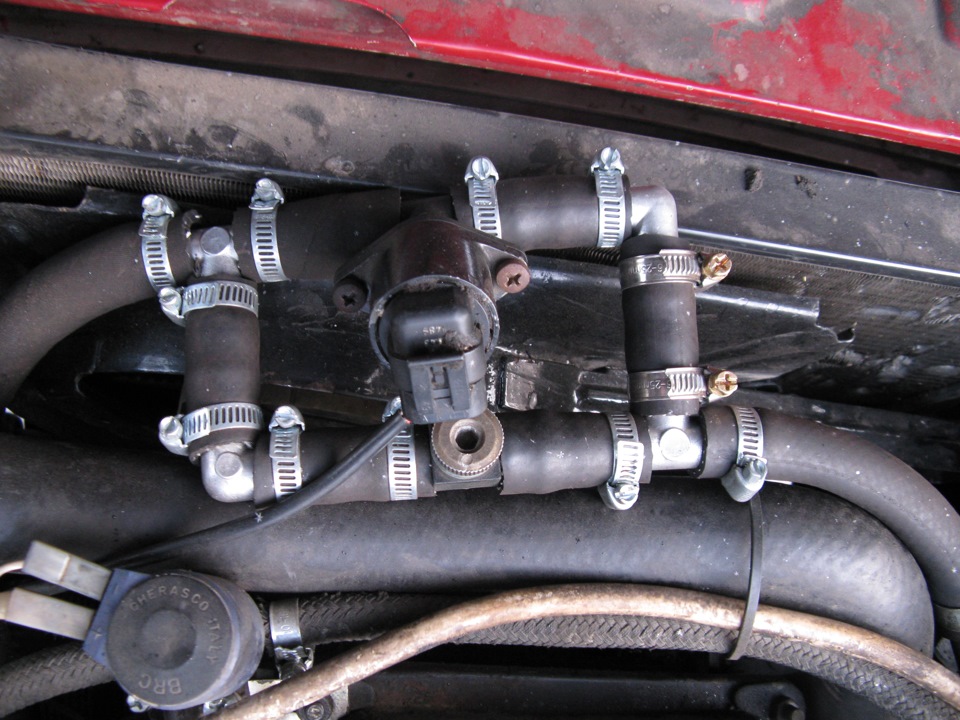

для запуску на газу реалізував байпасний канал бо аттуаторзакривається і не відкривається поки мотор не набере 1500 обхв.
попереднє налаштування аттуатора< br/>
стартова позиція 35 кроків
холостий -35 +10 кроків
робочий -10 +35 кроків

По електриці у мене дві кнопки від нового гбо 3-покоління і відстарого 2-пок., користуюсь тільки старою кнопкою, Блок управлінняБінго у мене робить тільки регулювання суміші. Включеньпостійно
з мінусів:
— громіздко і багато проводів витрати на встановлення
плюси:
+ Не треба прогрівати повністю, 10/20 градусів і в шлях, тримаєоберти, суміш ідеальна при всіх діапазонах оборотів і навантажень, звідси динаміка.

<

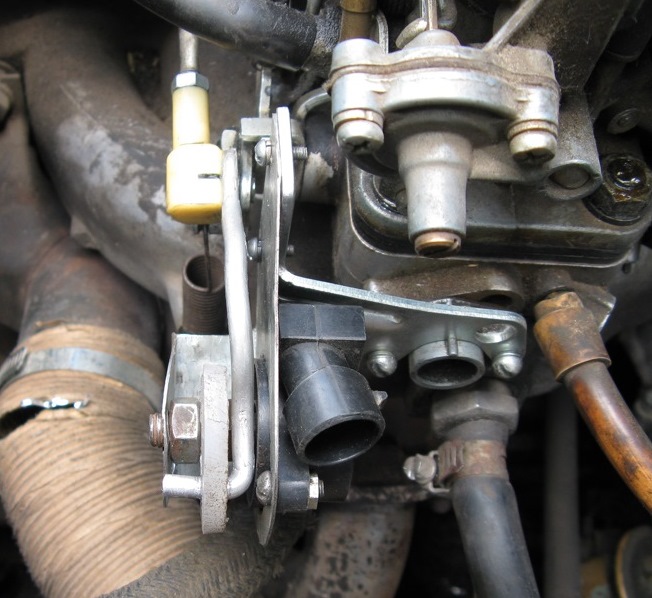

дозуючий гвинт знизу на фото відкручень на пів оберту, цьогодостатньо для запуску

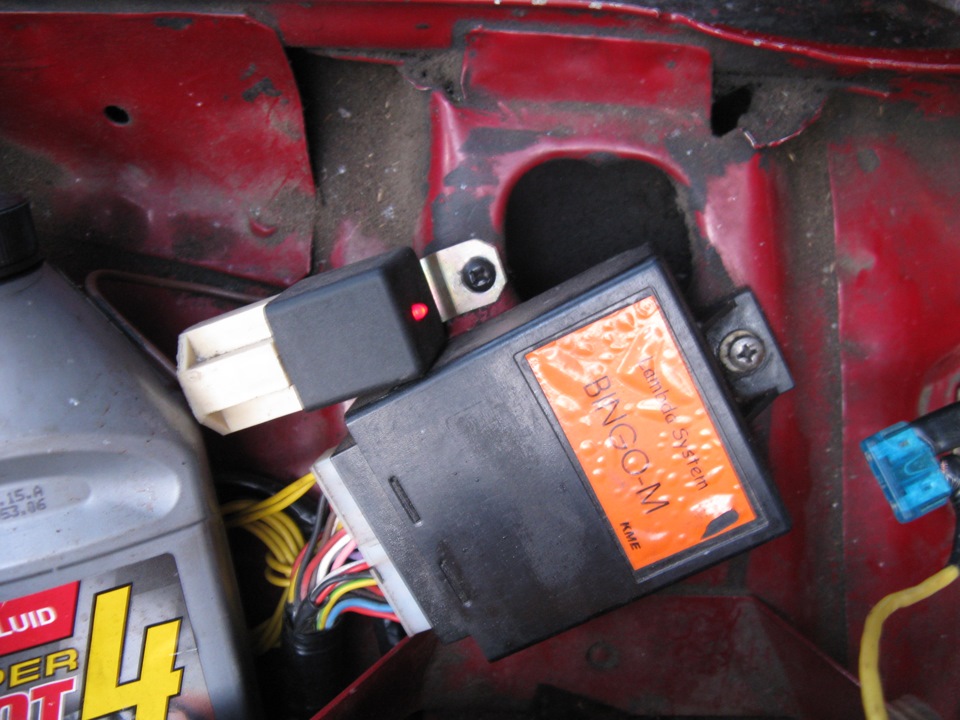

Блок управління КМЕ Bingo M і інтегральний стабілізатор lm7805 на 5вольт для живлення датчика дросельної заслінки в корпусі реле.

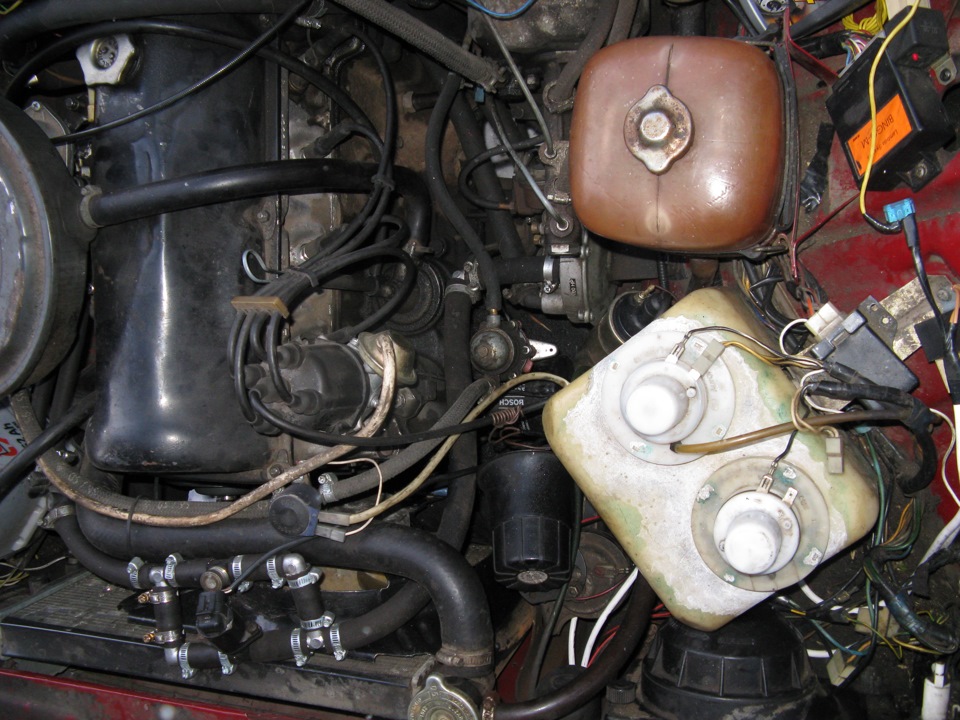

підкапотний простір

>
свіже відео 2018р
