От вирішив зробити собі підсвічування приладки при включеннізапалення. Оскільки прилади без підсвічування практично нечитанідоводилося постійно включати габарити щоб панель приладів булапідсвічена теж. Насправді не зовсім розумію логіку автоваза, оскільки на всіх іномарках підсвічування приладової панелізагоряється при включенні запалювання/заводі авто.Було вирішеновнести невелику модифікацію і зробити так само, як це зроблено наіномарках. .

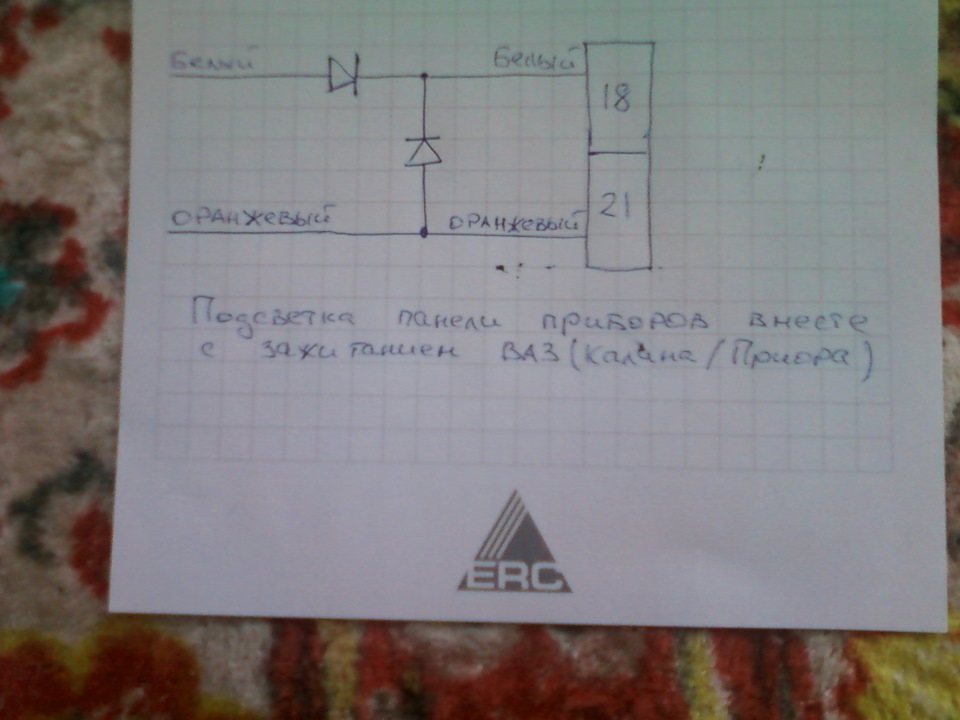

Схема підключення

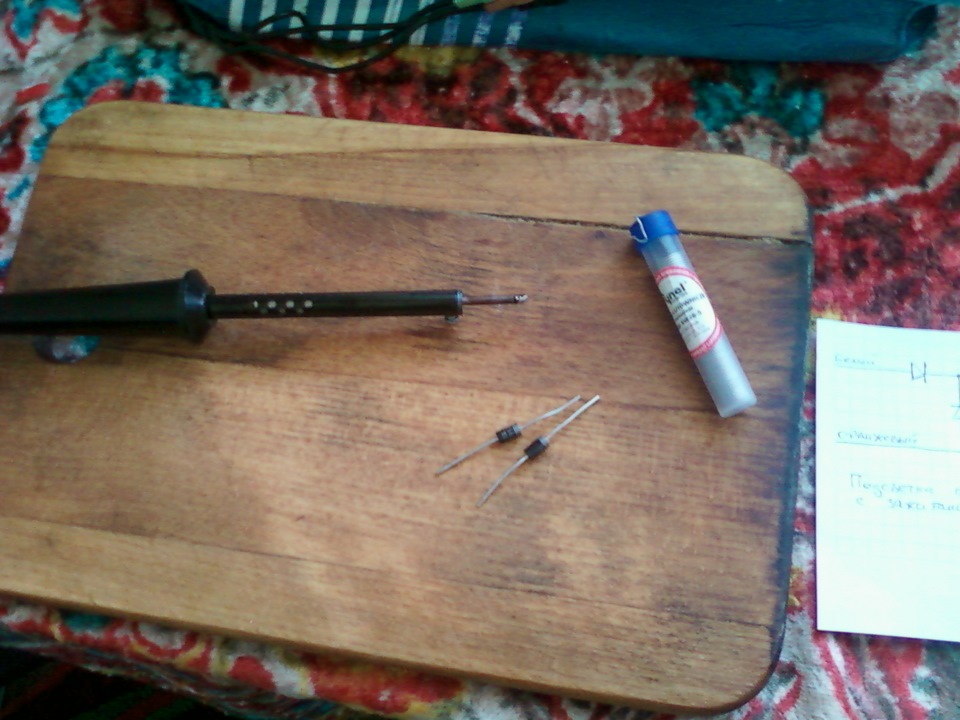

Все що потрібно
Далі припаюємо діоди як показано на схемі і йдемо до авто.

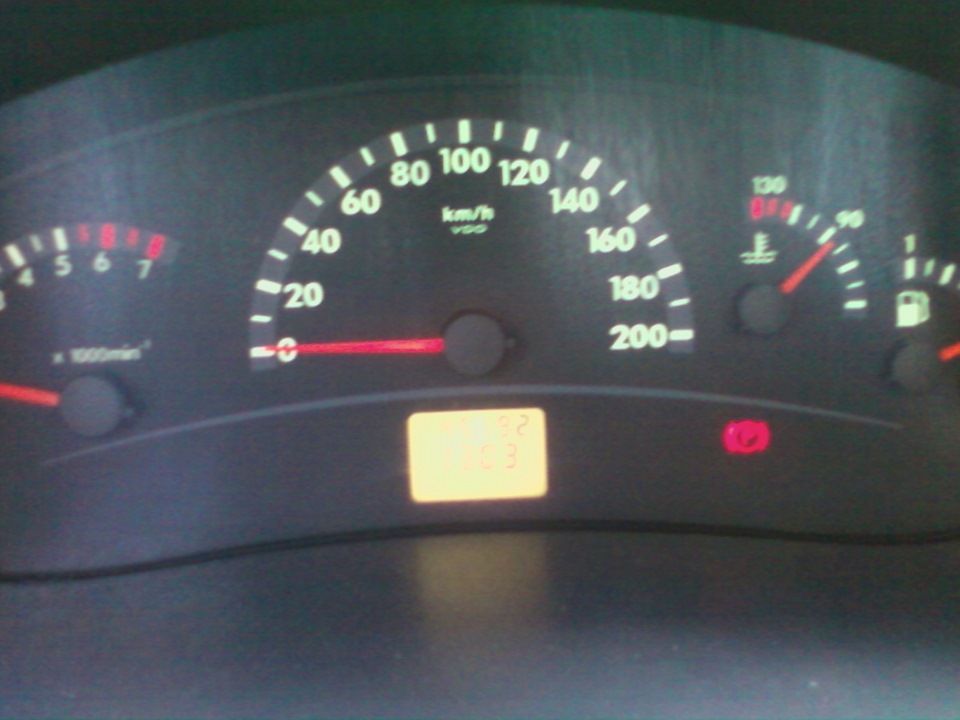

Знімаємо Обшивку кермової колонки, відкручуємо обшивка панеліприладів і знімаємо саму панель приладів Думаю тут складнощів ні вкого виникнути не повинно. Приладку два дроти - білий іпомаранчевий. Думаю тут теж труднощів бути не повинно, оскільки вджгуті і білий і помаранчевий провід всього один. Далі розрізаємобілий провід, помаранчевий просто зачищаємо і підключаємо, якпоказано на схемі. Потім все ізолюємо та збираємо у зворотномупорядку. Ось, власне, і все. Модифікацію завершено. Тепер призаводі авто загоряється підсвічування приладки, при цьому зеленийіндикатор увімкненого світла не горить. Це зроблене щоб не забути усутінках включити габарити/ближнє світло. При включенні габаритівзагоряється зелений індикатор на приборці і сигналізує про те, щовключені габарити/ближнє світло.

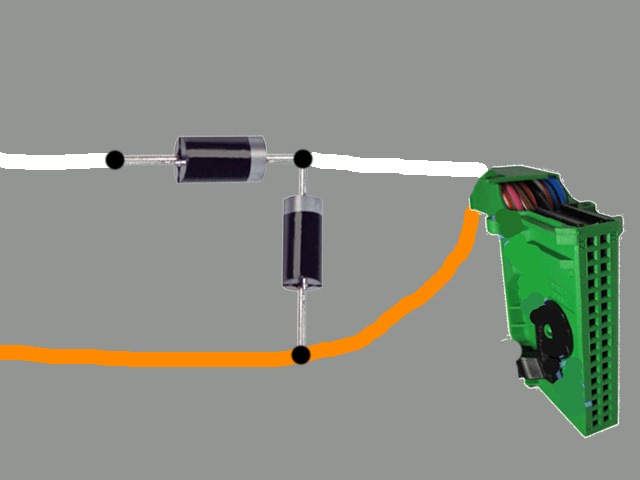

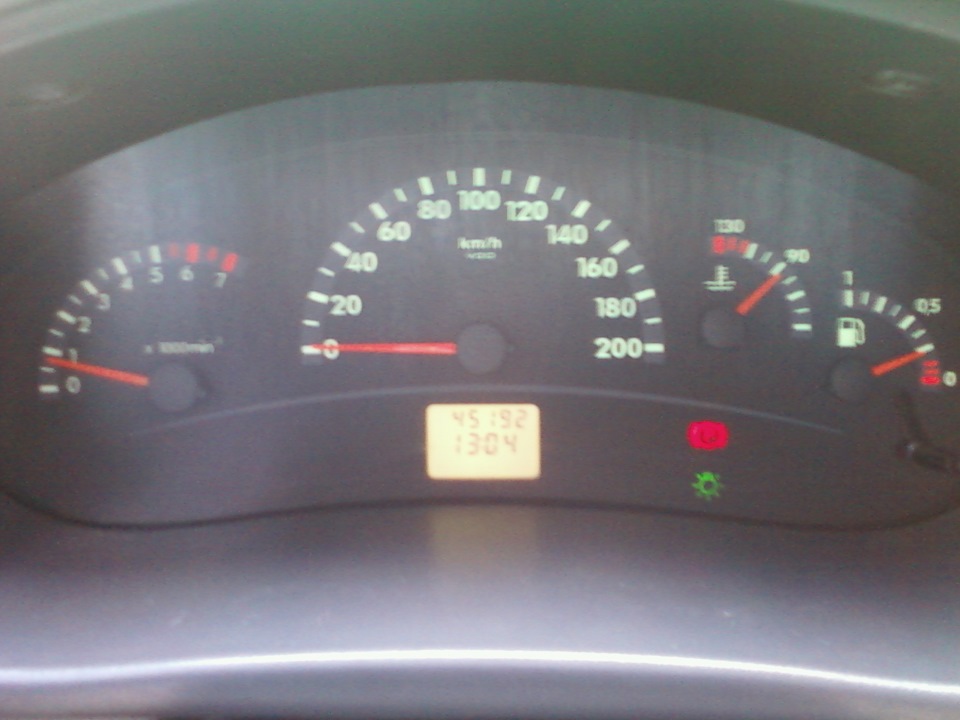

Авто заведено, підсвічування приладки працює. Зелений сигналізаторна приборці. І на прохання читачів намалював нативну схему. Такдумаю буде зрозуміліше тим хто не вміє читати електричні схеми.Чорними точками вказані місця з'єднань.
Така ось схемка
Все, дякую за увагу тим, хто дочитав до кінця.
