Всім привіт!

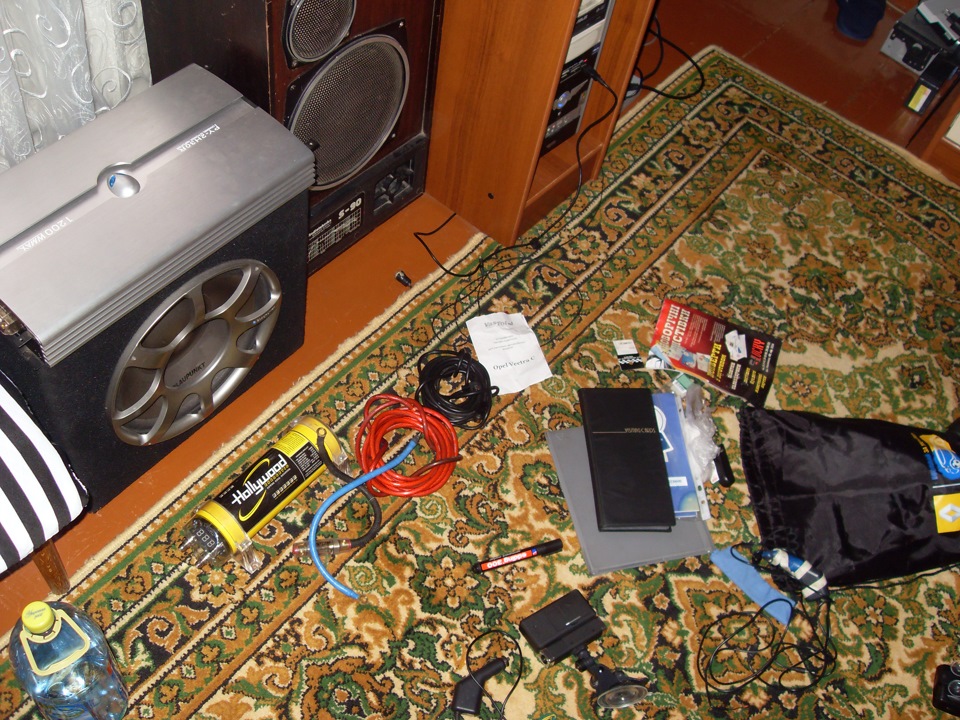

Нарешті знайшов час встановити свої ніштяки :)
► Підсилювач Peiying PY-2H30R 1200W
► Конденсатор 1 фарад Hollywood HCM1
► Саб:Blaupunkt GTb 1200 Mk II

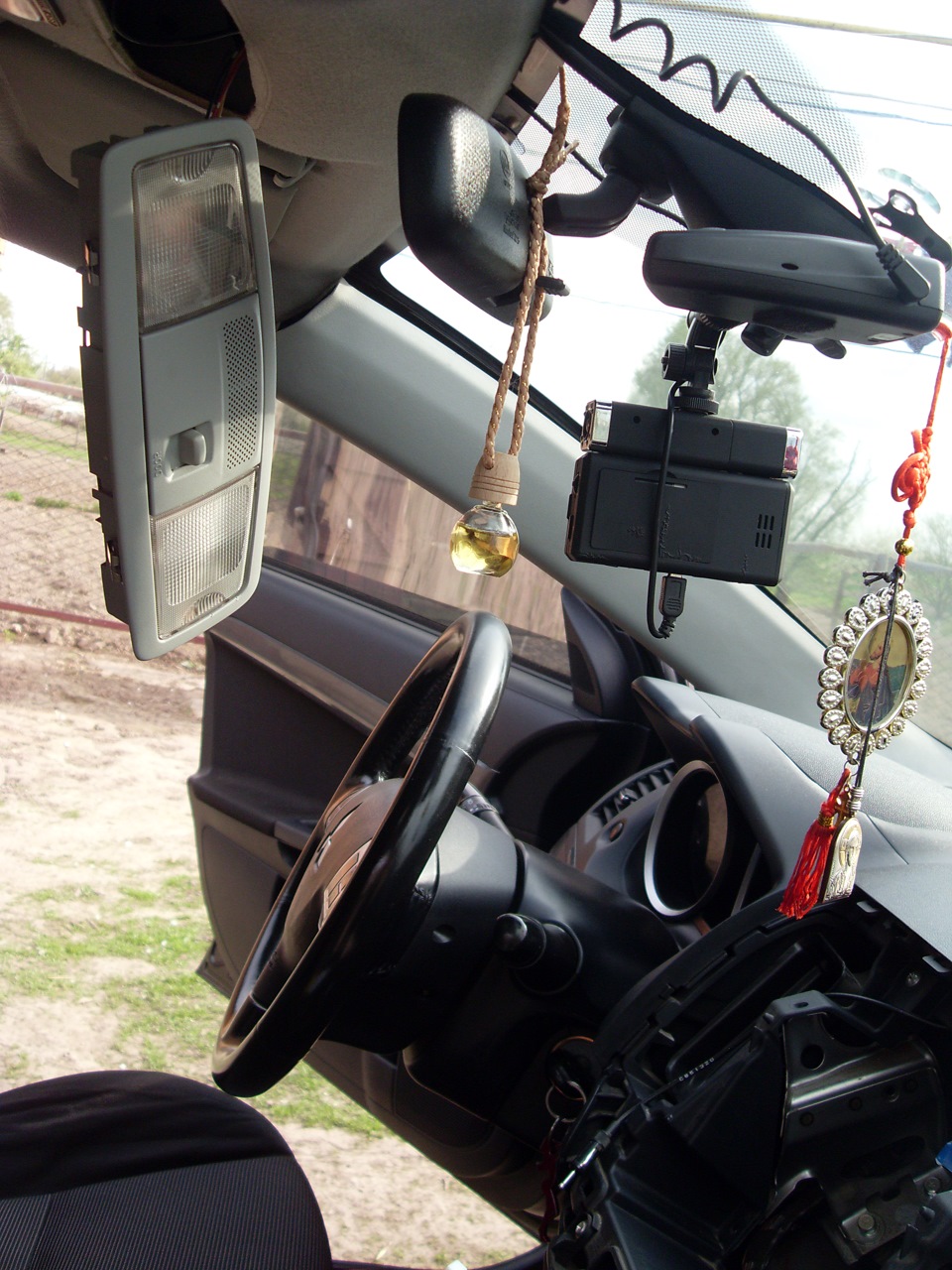

► Відеореєстратор Vehicle Dual Camera DVR
/>
► Антирадар Whistler 1650
Плюсового дроту не проблематично завести в салон:

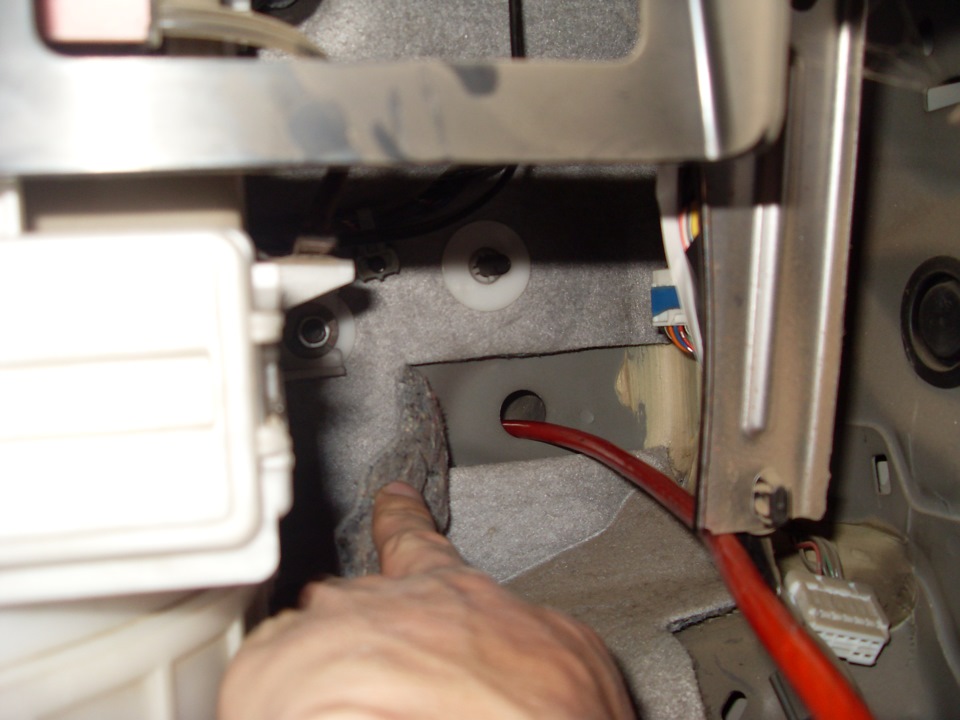

Спочатку знайшов заглушку з правого боку :
Прокинув але зрозумів що дроти не вистачить :)
Потім пустив дроти разом із тросиком на відкривання капота:
< p>

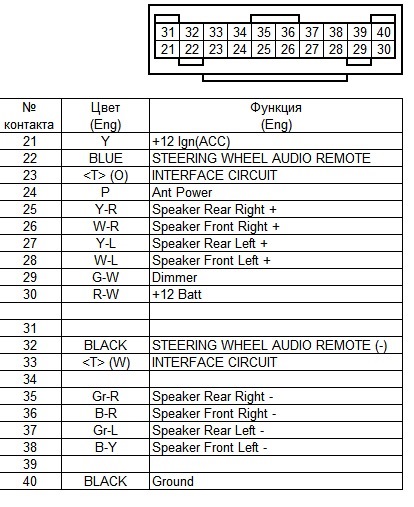

Схема підключення:
25, 27, 35, 37 піни - для підключення до High input в підсилювачі (якщо ваш підсилок підтримує)
21 пін - для підключення керуючого дроти (REM до підсилювача)

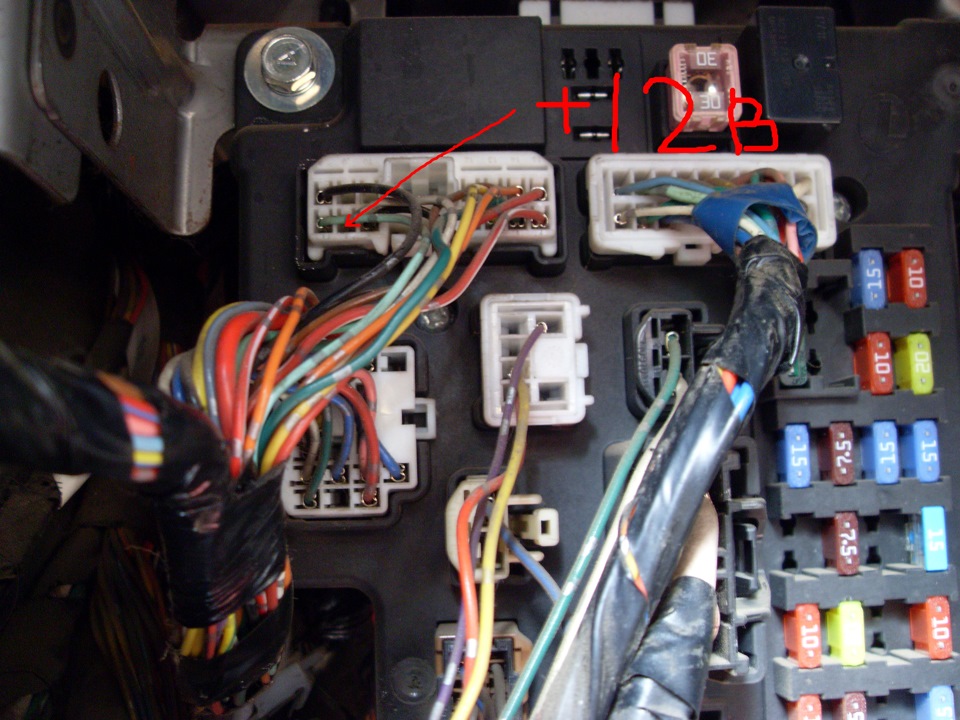

З блоку етакс взяв харчування:
коли включаєш запалювання +12В
<
через реле — щоб працював відеореєстратор та антирадар (такожпоставив кнопку (жовту — далі) щоб можна було примусово включитиреєстратора якщо є бажання)
У процесі
Кнопки та вхід 3, 5 для AUX
Все чітко поставив, припаяв
Червона кнопка примусове відключення Підсилювача (наприклад якщо наприроді та музику довго слухати щоб не сів акумулятор)
Щоб не різати проводку, у Лансері вже є готовий роз'єм на АудіоВхід
Штекера взяв зі старого магнітофона, говорять ще від флопікастарого підходить
>
Тепер насолоджуюся музикою
:)
Коментарі20
А підкажіть - конденсатор включається і вимикається разом з магнітолою або сяє завжди?
якщо магнітола тихо грає то сам вимикається ... коли даєш звуку щоб саб качав ) - кондер сам включається)
хороша робота)
дякую)
все гуд, але кнопки можна було симпотніше знайти))
СПС)Які наприклад?)кнопки норм, ну і якщо що можна переробити)))))
ну ось наприклад)images.yandex.ru/yandsear…%2F791%2FDOC000791877.jpg
норм і мої, і ці)))замінити не проблема, але мені мої нра) спасиб ;)
це найголовніше, що тобі подобається)
на магнітолі має бути функція відключення саба, та й aux теж… дивно, що в тебе немає
на багатьох магнітолах є, але на штатці у лансера її немає)
…ГГггг…Саб такій як у мене…Трохі слабоватий…Коробку нада на нього більшу…Я тьощіну шафу порізав і бас получівсь шо нада…=)
))) ахаха, тьощина шафа =)))якщо чесно то на цей усілітель саб і справді слабоватий, але підібравши параметри, налаштування, можна досягти гарного звуку)
Зроблено чудову роботу! Все красиво і акуратно!))
Дякую)
Музичний чарівник) Вітаю
Дякую ;)
не знаю у мене все простіше
=))
Капітально закупився) Все грамотно і дуже якісно зроблено, молодець!
