І так як завжди всіх вітаю!
Дісталися мені туманки з Рено Кліо Хороша комплектність і не велика ціна
Розжився треба ставити.

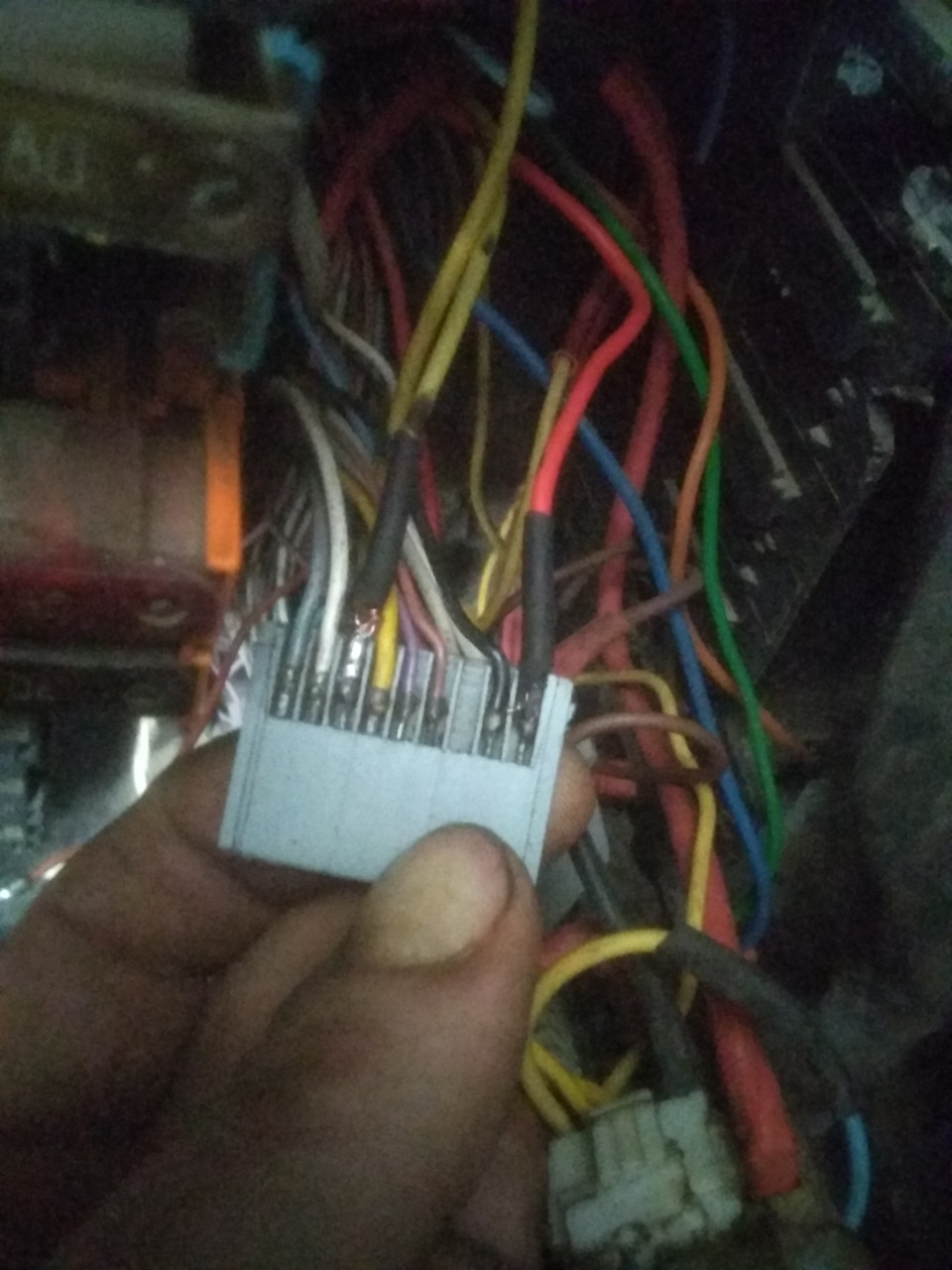

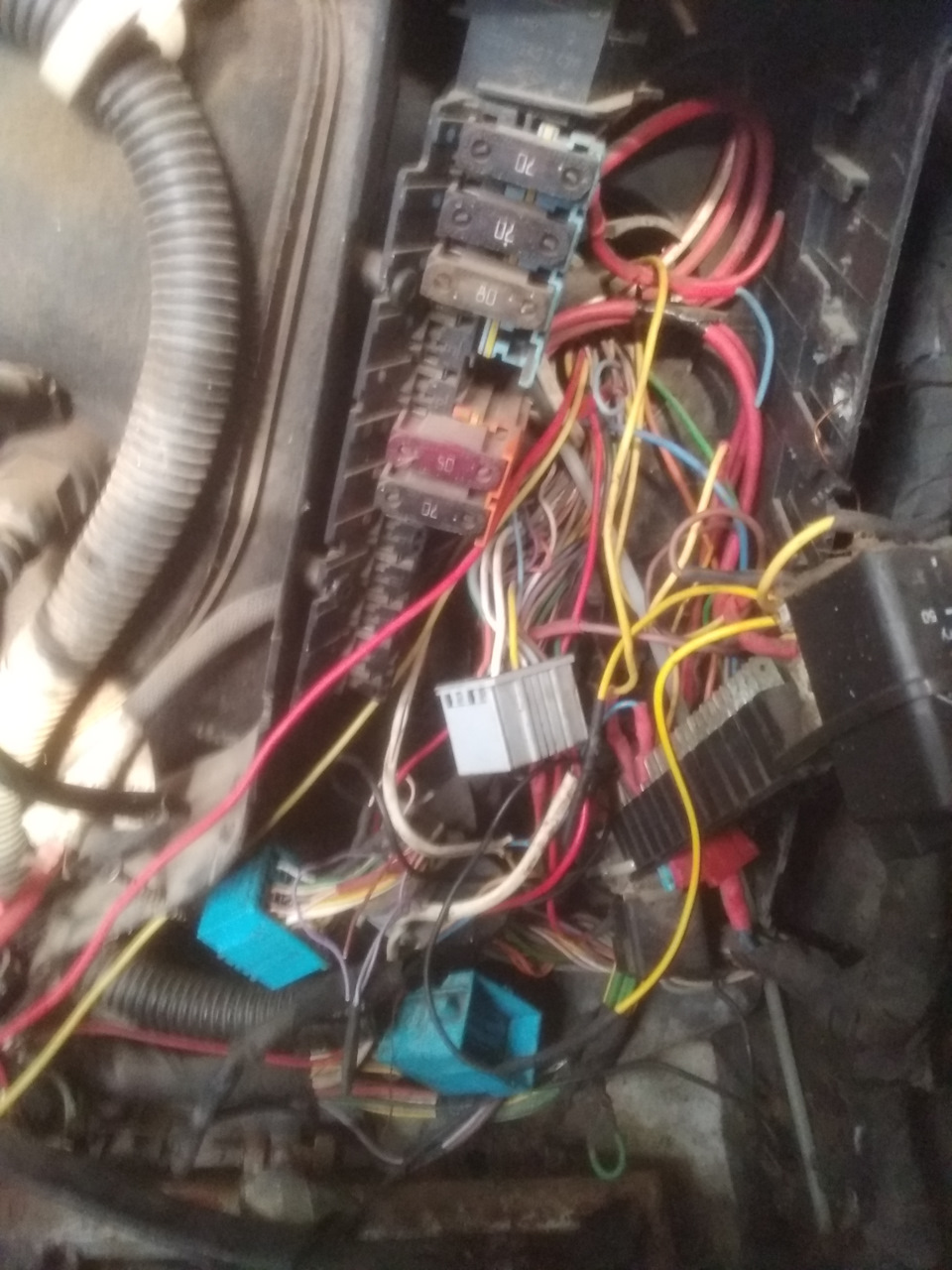

рідному джгуту.Через роз'єм у монтажній коробці.Благо в штекері є купа порожніх гнізд, а поруч телився якийсь роз'єм, що йде в нікуди, але в ньому опинилися точнісінько потрібні мені піни. Приводимо в належний вигляд і переміщуємося в салон.

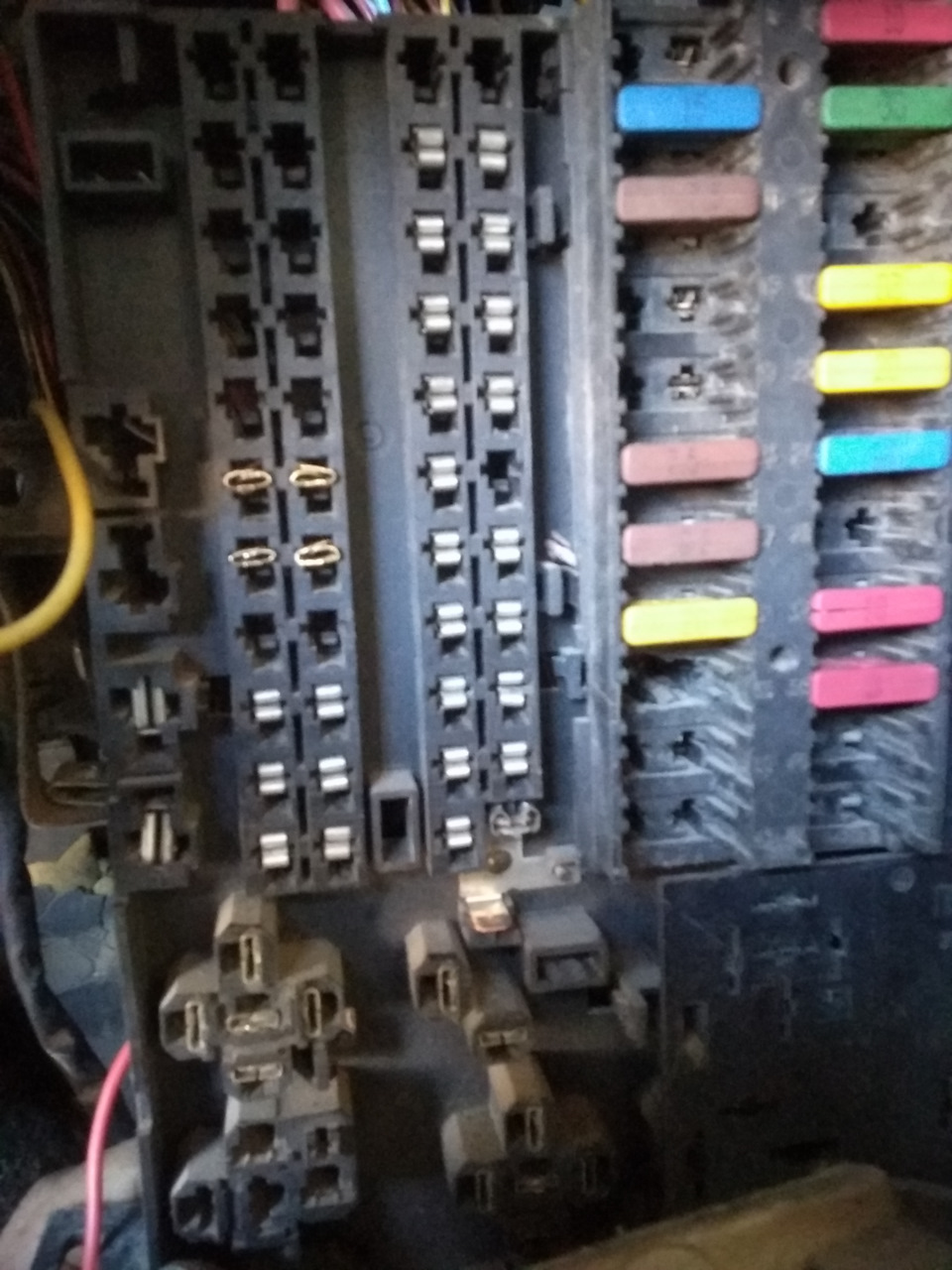

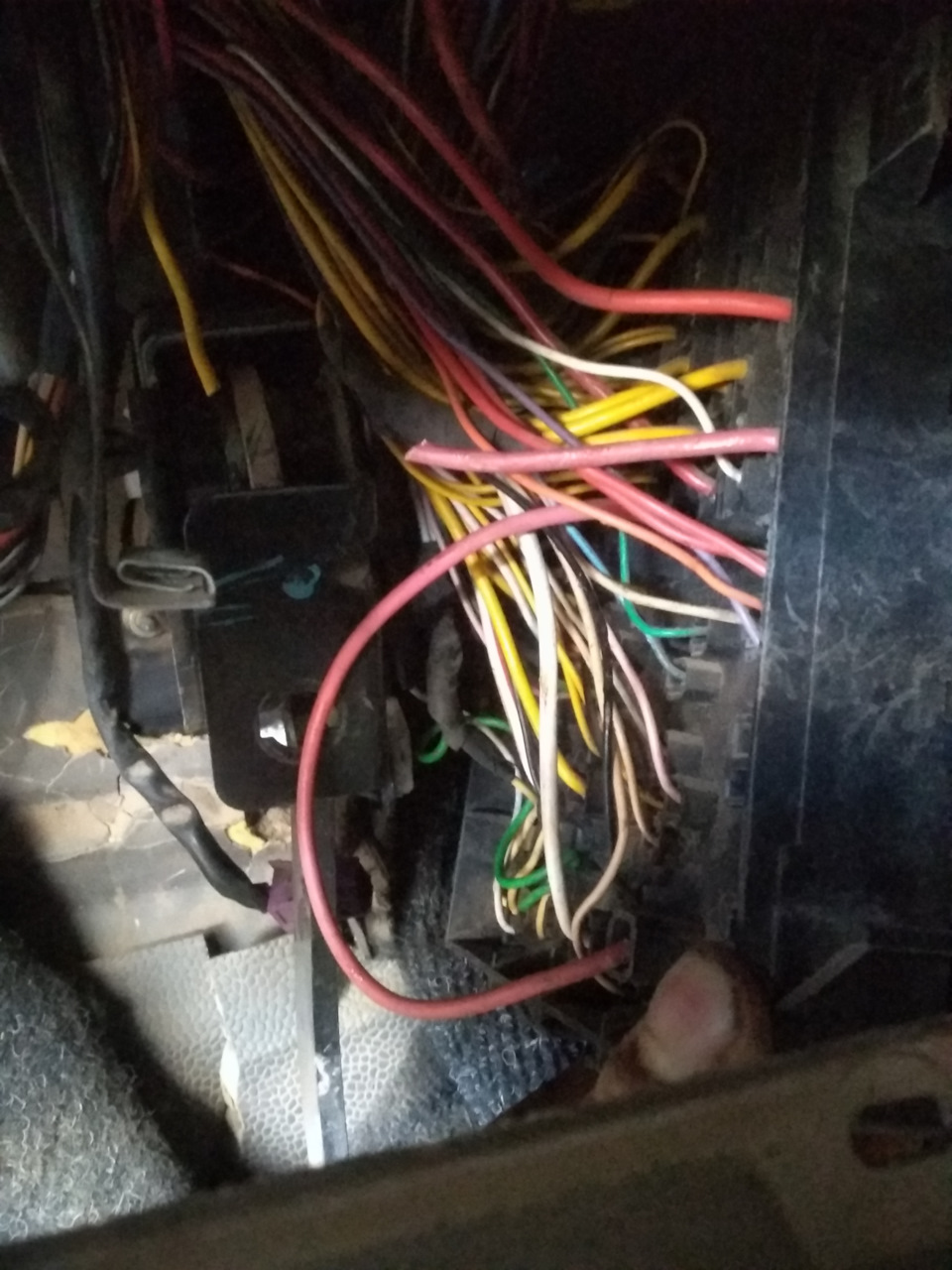

Розбираємо все що тільки заважає, щоб дістатися до джгута ідучий від монтажного блоку до щитка приладів і кермового перемикача В блоці є вільні місця під реле і запобіжники. Довелося імпровізувати. І так, підігнувши - підігнавши звичайні клеми типу мама Схема проста. Живлячий плюс після запалення .Керуючий сигнал із підрульового перемикача. На виході з реле розвилка на два запобіжники. (ліва фара і відповідно права)
Між реле і предом на ліву сторону кинув живлення індикатора на приладі. Так вийшла примітивна система оповіщення несправності. (при перегорілому переді індикація на щитку не включиться)
Алгоритм роботи такий. При включеному запаленні і при включеному ближньому дальньому світлі включаються туманки. Перше захотів я, другий якийсь француз так як конструктивно перемикач не дозволяє включити туманки окремо від головних фар. Зачісуємо салон і бачимо два нових запобіжники яких немає в заводській схемі. Попереду на 7, 5 Ампера. Споживання однієї туманки 5 ампер.
І відповідно ще одна не штатна релюшка
Ну як би і все… У салоні… Ідемо тепер до бампера. Тут начебто все просто. Пилим, ріжемо, стругаємо. І в результаті вийшло так
Кронштейни впаювали такими кліпсами. Вони гвинтові, це дозволило добре притиснути поверхні один до одного. Закрутив, притиснув і пропаяв. Отрималася своєрідна заклепка Стирив у дружини два квіткові горщики і спорудив своєрідний захист від каменів і майбутнього снігу, що летять

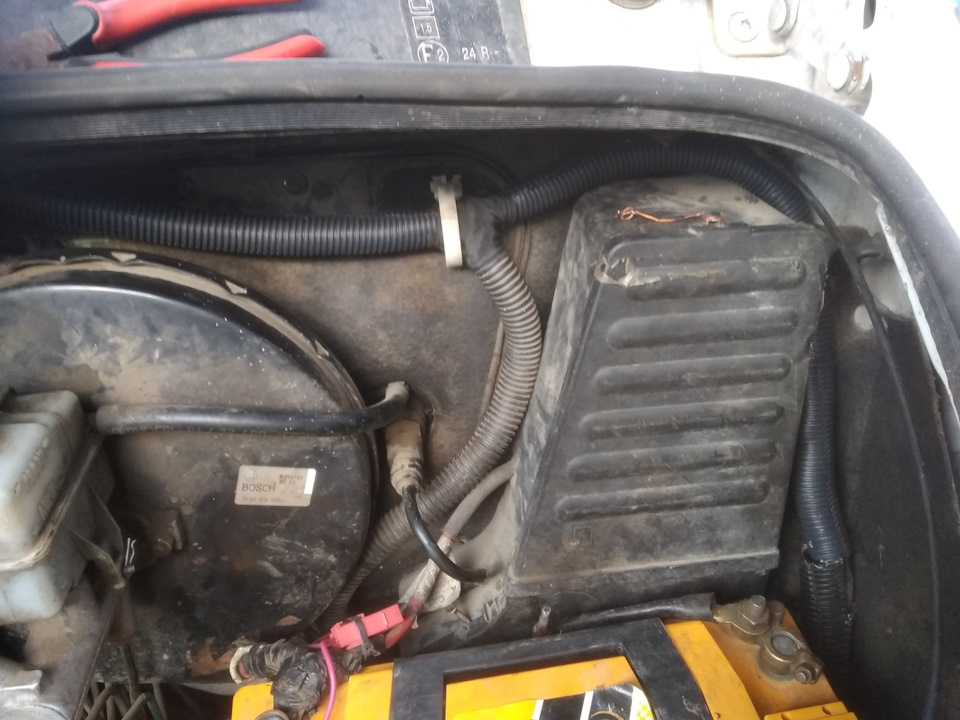

Ну і готово! Майже . Ставимо на своє робоче місце чесно вкрадені вазони Закріплюємо кабель подалі від траєкторії польоту бруду з під коліс і на цьому можна вважати установку завершену З Кліо кронштейни менше і трохи іншої форми. Доводилося підганяти методом нагрівання Перегнув клему типу мама під контакти запобіжників. У монтажний блок зайшло як рідне










Коментарі(4)
Oleg1979sбув 1 рік тому
Олег
Їжджу на Daewoo Lanos "elegance"
Львів, Львівська область
Тож собі треба так зробити спасибі!) як підключалися до підрульового і робили індикацію на приладку?
kylibin777авторбув 2 роки тому
Індикацію знайшов у монтажному блоці. До підрульового простягнув з блоку запобіжників керуючий провід і підпаявся до дроту на штекері підрульового на якому з'являвся плюс при включеному перемикачі туманок. Штатна індикація працює. Якщо ретельніше роз...
MCPetrovбув 3 роки тому
Їжджу на BMW 7 series 735i і ще 5 машин
Хмельницький, Хмельницька область
Добре описав! Досить зрозуміло!
