Давно хотів розпірку на свою малечу, але полазивши в інтернеті зрозумів, що брати або від 323F і ліпити, ну або зробити самому.
Але розпірка від 323F від 1400 до 2500 грн
( Дорогувато )

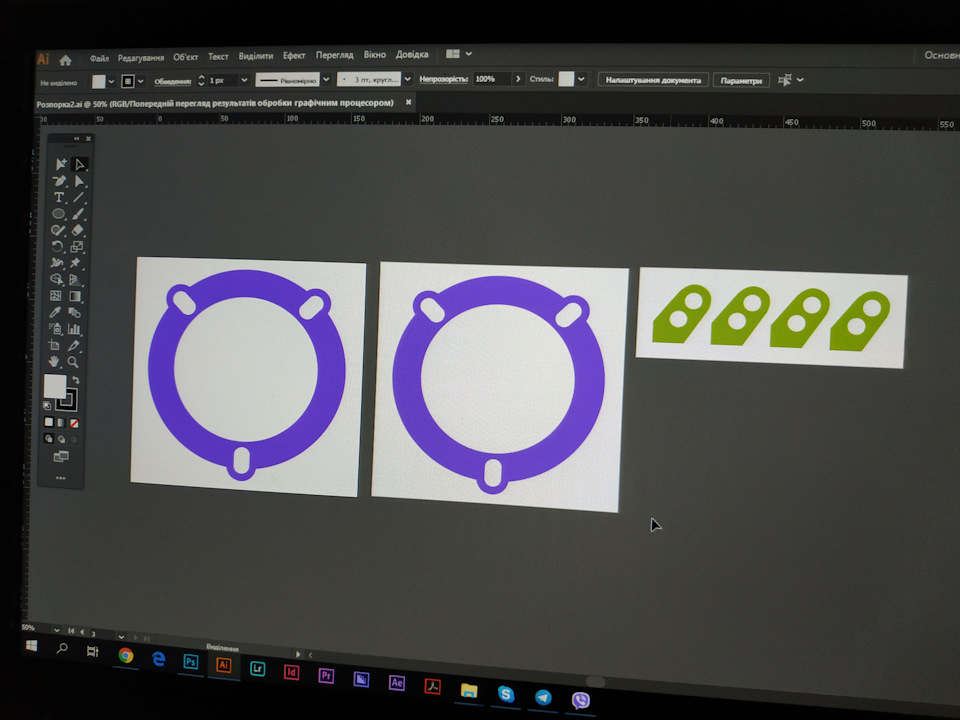

Накреслив макет, відправив у роботу br/>
(металл 4мм)
Виготовлення 6 деталей 500 грн
2) Купив

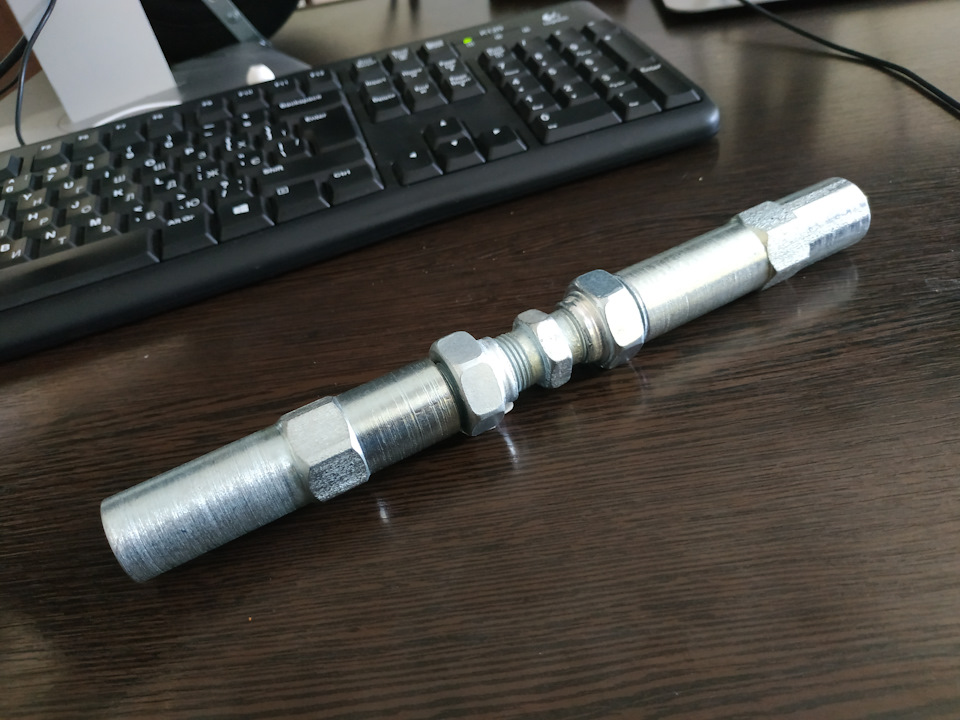

Скрутка ВАЗ рульової тяги 2108 (2шт)
Скрутка ВАЗ рульової тяги 2110 (1шт)
Гайка М18 тяги рульової трапеції (контргайка) з правим і лівим різьбленням ВАЗ 2108 (2 шт) 3) Заїхав у стій маг купив гайки, болти, шайби М10 4) Труба валялася від колишньої тачки *жига* тяга панара, так як собі ставив регульовану.
Внутрішній діаметр 25мм (товщина 3 мм)
5) виточили у токаря 2 втулки
Внутрішній діаметр 10 мм
Зовнішній діаметр 20 мм

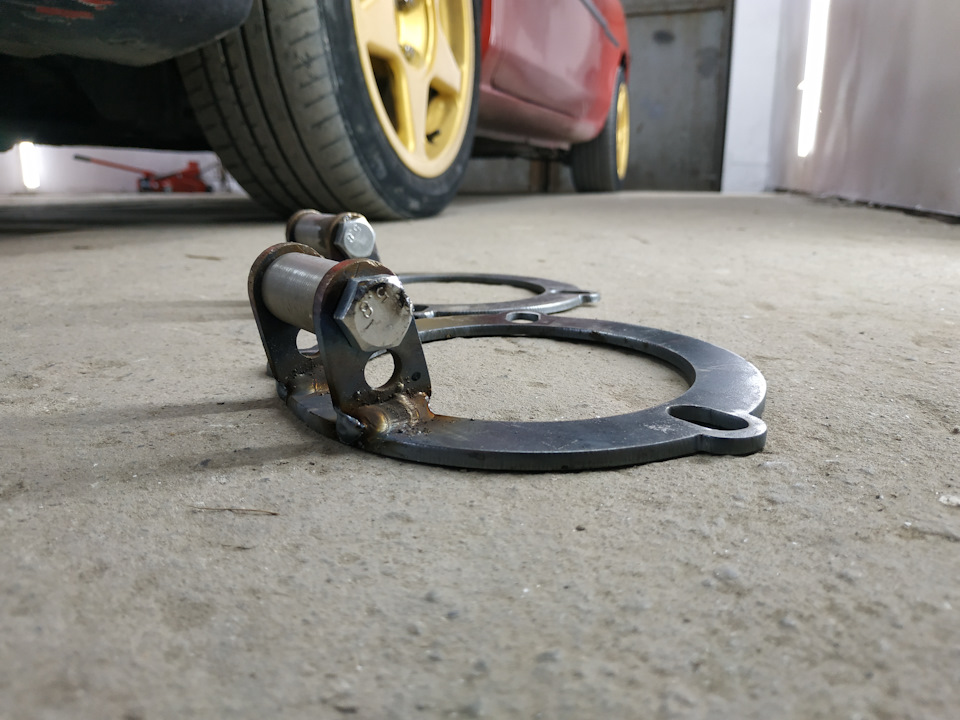

Подивився що все зібрав.

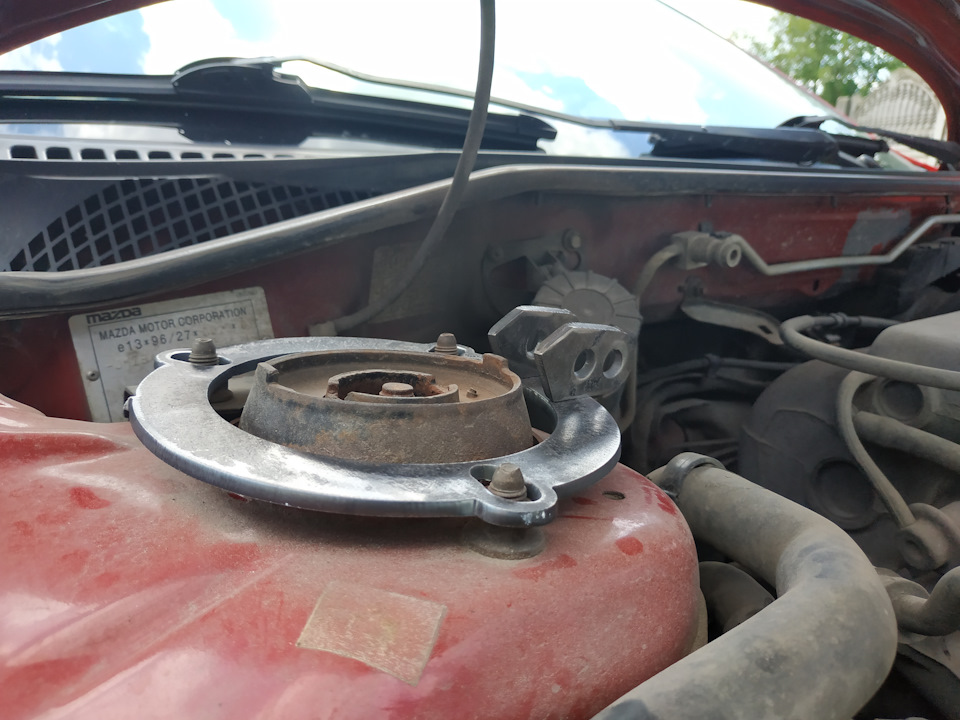

Поїхав до друга на сервіс, все встановлювати.
Краса.

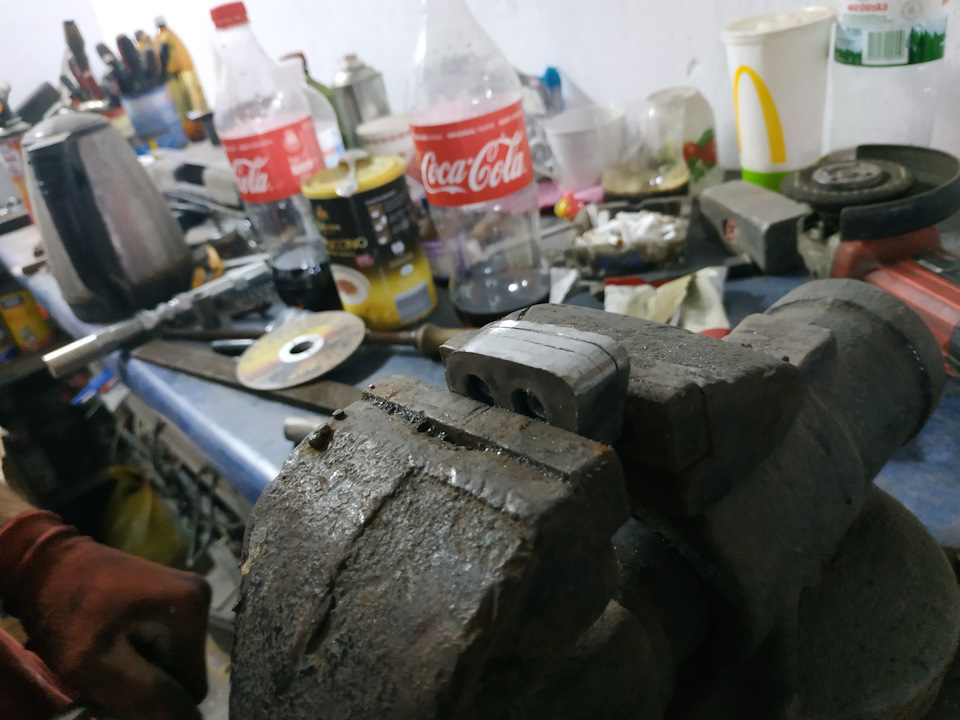

Грунтовка в балоні біла була у Сані, ну і щоб не морочиться їсти у мене в запасі золотий балончик (колір дисків) Всі зачистили підпилили, підігнули, зварили, залили грунтом, потім для краси чутка шпакла щоб сліди від лещат прибрати, потім знову грунт і фарба в 2 шару.Загалом вся движуха по установці - 2 вечора. Що вписався в цей кипіш :)
Витрати 642 грн, і походу багато пива Сані кайфую і готую кресленняпід X-BAR на зад :)
