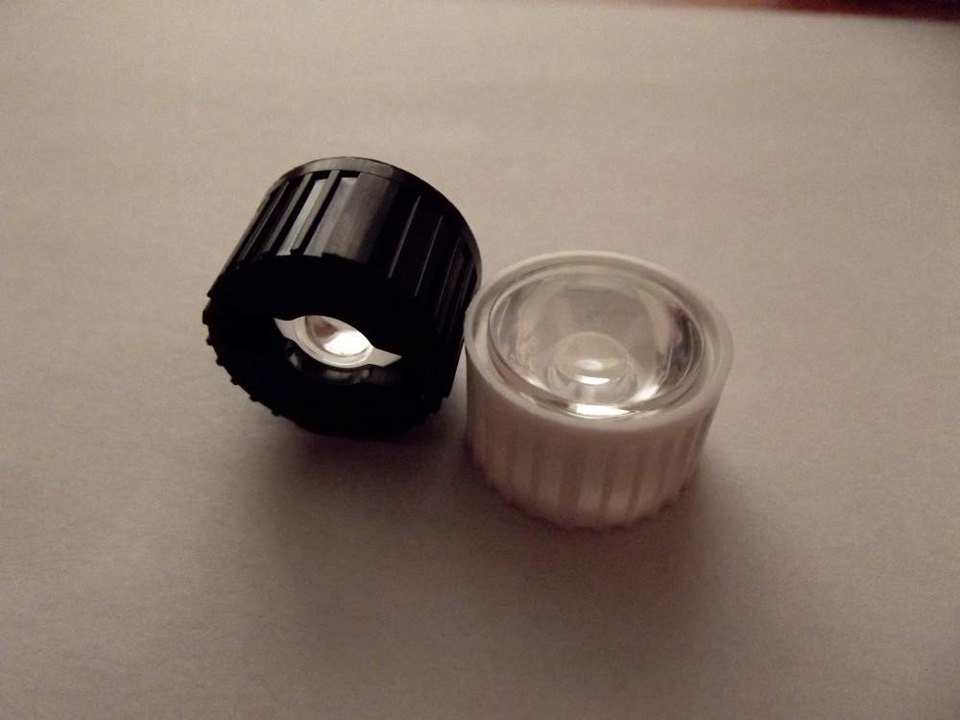

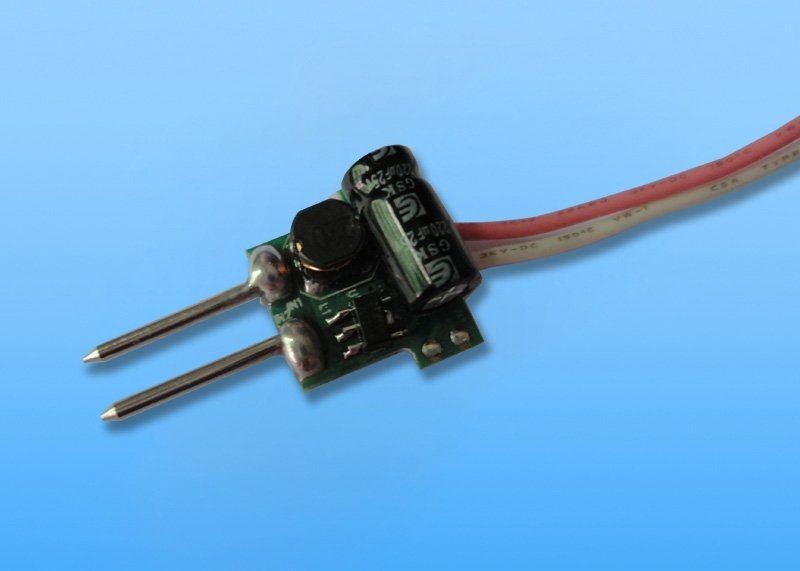

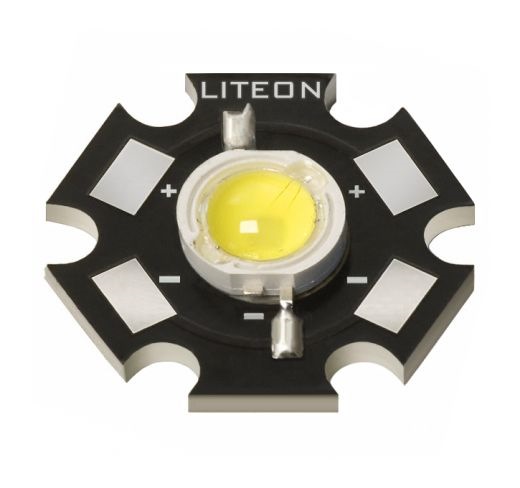

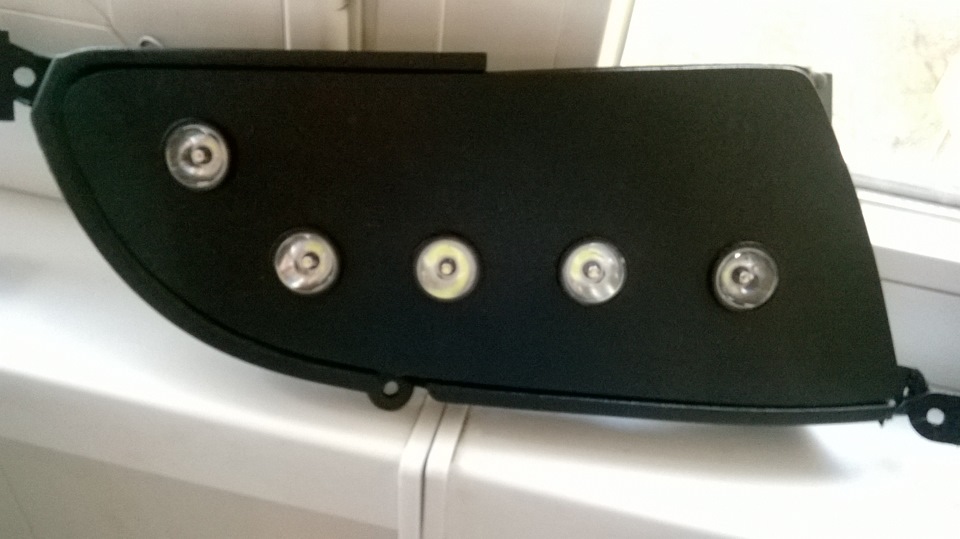

Щось підсів я на цей діодний тюнінг, і вирішив заморочиться далі)))За основу ДХО були взяті діоди 1w, до них лінзи, саморобнірадіатори зі шматка алюмінію, імпульсні стабілізатори . Далі дляправильної роботи ДХО був зібраний блок який при включенніближнього світла їх відключав, так само була зроблена тимчасовазатримка що б при повороті ключа діоди включалися через 15 сек іпри коливанні Блоку зібрано криво тому що в гаражі холодно і рукитремтять))) Далі за допомогою оргскла все це встановив у штатнемісце птф, світять непогано, але через те, що бампер під кутомсвітло йде на всі боки, але функцію дхо виконує)))
Коментарі19
а лінзи обов'язково повинні бути без них можна?
не зрозумів питання
якщо діоди просто поставити без лінз як на фото 2 або вони повинні світити в далечінь?
лінзи служать не тільки для того, щоб світло направляти але і для захисту діода від води, світити він буде але погано і до того ж вигляд буде огидний.
так я просто хочу всередину штатної фари засунути.
так тобі все одно знадобиться під них радіатор і якийсь корпус
але ця та радіатор по кожному буде
тоді можна світити буде добре)))
зроблю подивимося
Так так, схема є для БП який викл ДХО при вкл ближнього світла? Або тсссссс, секрет? )

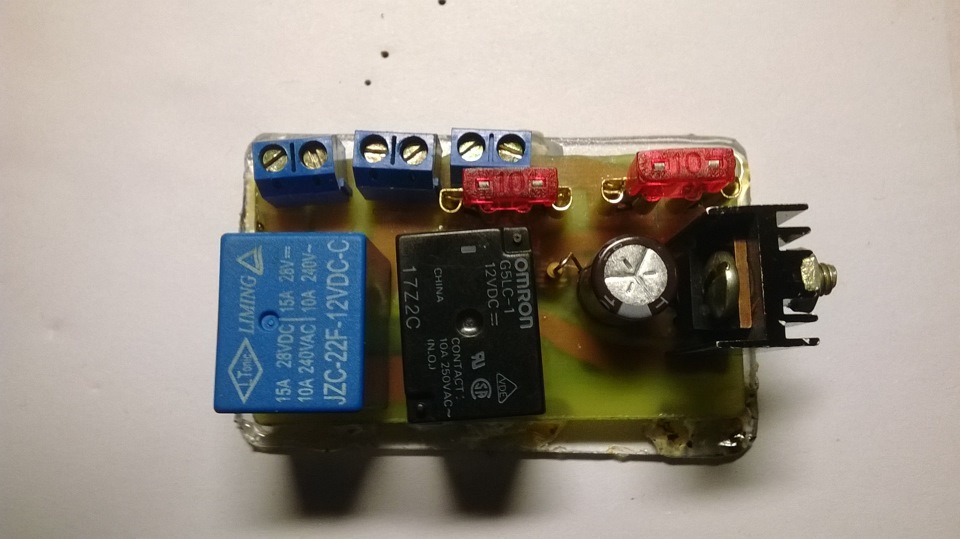

не питання! який секрет))))) це звичайне п'яти контактне реле зараз додам фото))
А релюшка на 20 Ам? Або на 15А? На фото БП інакше зроблено.
реле 20ампер, реле не автомобільне брав на радику, варіантів його підключення просто маса! я взяв цей звичайнісінький))))
Про БП цікаво
у сенсі?
робив другу на таких лінзах ДХО, для надійності всередині навколо світлодіода заливав все нейтральним герметиком, рік їздить все працює чудово
я теж заливав, але термоклеєм)))
Скільки грошей витратив на лінзи з діодами?
діоди по 7гр, лінзи по 5гр, 4 модулі по 15гр. ну і решта дріб'язку.
