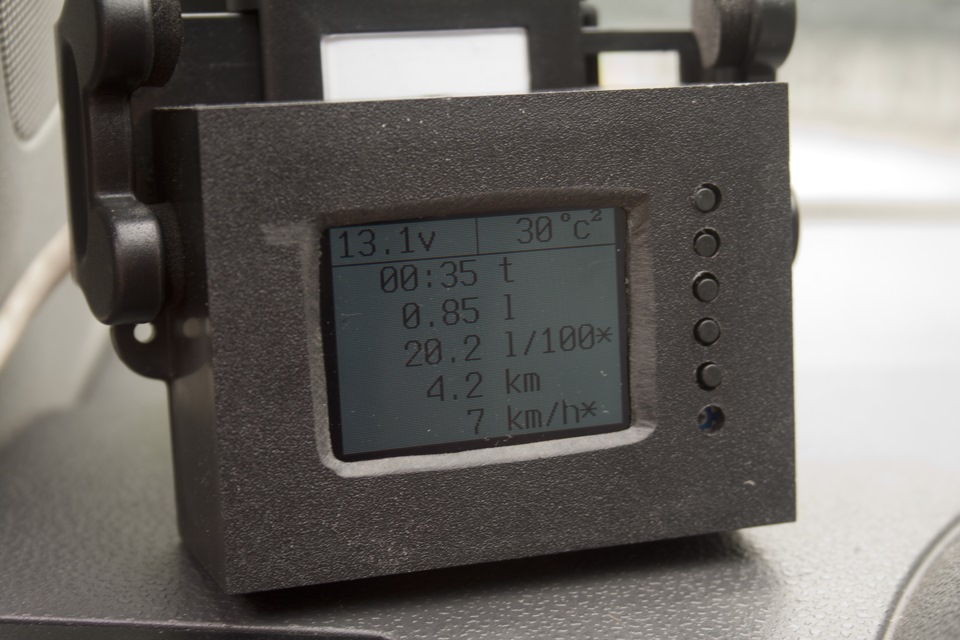

Зробив собі бортовий комп

Маючи деякі знання в електроніці повторити пристрій не складно.
< /p>

На даний момент БК може наступне:1. Вимірювання швидкостіавтомобіля.
2. Вимірювання миттєвої витрати.
3. Вимірювання середньої витрати.
4. Витрата на 100км шляху при даному ритмі їзди.
5. Вимірювання витрати за поїздку, середньої витрати за поїздку, (середньої швидкості за поїздку).
6. Загальний пробіг, загальна витрата
7. Пробіг за поїздку
8. Температура в салоні, на вулиці… 2 термодатчики
9. Напруга в бортмережі
10. Час
11. Оберти двигуна (щоправда чим більше форсунок, тим більшеградація — вимірювання імпульсів за секунду… похибка при 4форсунках до 120 об)
12. Вважає розгін машини до 100км на годину.
13. Функція нагадування про перевищення швидкості (60, 90) приперевищенні лунає сигнал і на екрані з'являється попередження.
14. Вважаються пробіги:фільтри (салонний, паливний, масляний), олія, антифриз, гальмівна рідина, колодки задні, колодки передні, свічки запалювання, ремінь ГРМ та ролики.
15. При наближенні пробігу розхідника до заданого в налаштуванняхлунає сигнал і виводиться повідомлення про необхідність його замінинезабаром.
16. Віртуальний бак (заливаєте на заправці, наприклад, 20 літрів, додаєте у віртуальний бак +20 літрів і дивіться як паливо в ньомузменшується…).
17. Оновлення прошивки з MMC, SD, microSD карти.
18. Вимірювання тиску у впускі для турбомоторів (необхідний датчиктиску MPX4250AP)

2.Вимірювання
3.Базові
4.Тестування виконавців
5.Помилки, видалення помилок (помилки виводяться як у цифровому, так і в овому вигляді) (описи помилок взяті з сайтуvolkswagen.msk.ru і всі записані на карту пам'яті в перетвореномудля сканера форматі). За що велика подяка учаснику форумуvolkswagen.msk.ru з ніком brituy, який написав програму дляперекодування, і приведення списку помилок у потрібний формат! Таксамо ця людина розвела плати для бортового комп'ютера-сканера, защо йому ще раз дякую!
6. Введення адреси ЕБУ. Серцем БК є мікроконтролер Atmega32 фірмиAtmel, що працює на частоті 16 мегагерц. Як пам'ять для графіки, логів, а також для перепрошивки сканера в машині до мікроконтролерапідключена SD (MMC) карта. Для зв'язку з ЕБУ машини встановленомікросхему mc33290 (проте з невеликими доопрацюваннями можнавстановити й інші K-line мікросхеми). Щоб спостерігати час наекрані БК на плату, встановлено годинник реального часу ds1307.Живлення схеми забезпечує імпульсний перетворювач мікросхеміmc34063. Для формування напруги підсвічування застосованамікросхема lm2705 (або її аналоги (NCP5007, LT1937ES5, lm3519, наприклад TB62732FU)). Для здешевлення можна підключитипідсвічування дисплея через резистор, що обмежує, до +12в., але вцьому випадку можливі мерехтіння підсвічування при різнихнавантаженнях в бортмережі.)

Сайт проекту
Форум проекту
Звіт про мій виріб

Всім бобра ) і рівних доріг.
