Робота по штатних магнітолах і в кожній хотіли бачити не тількикасету та диск СД
але і вихід під зовнішній носій …

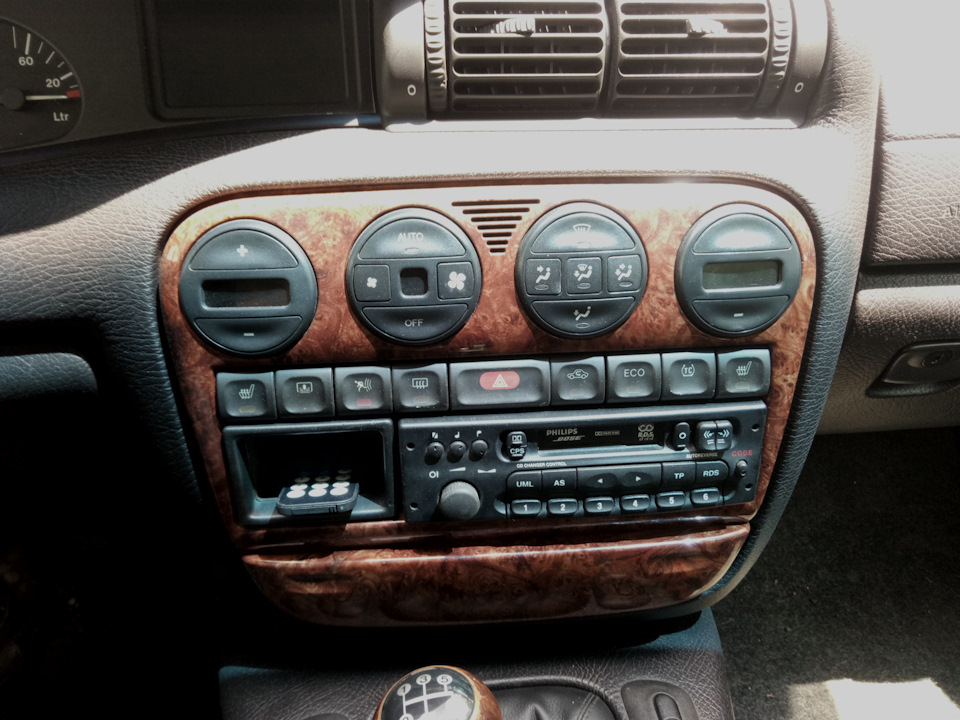

CAR400

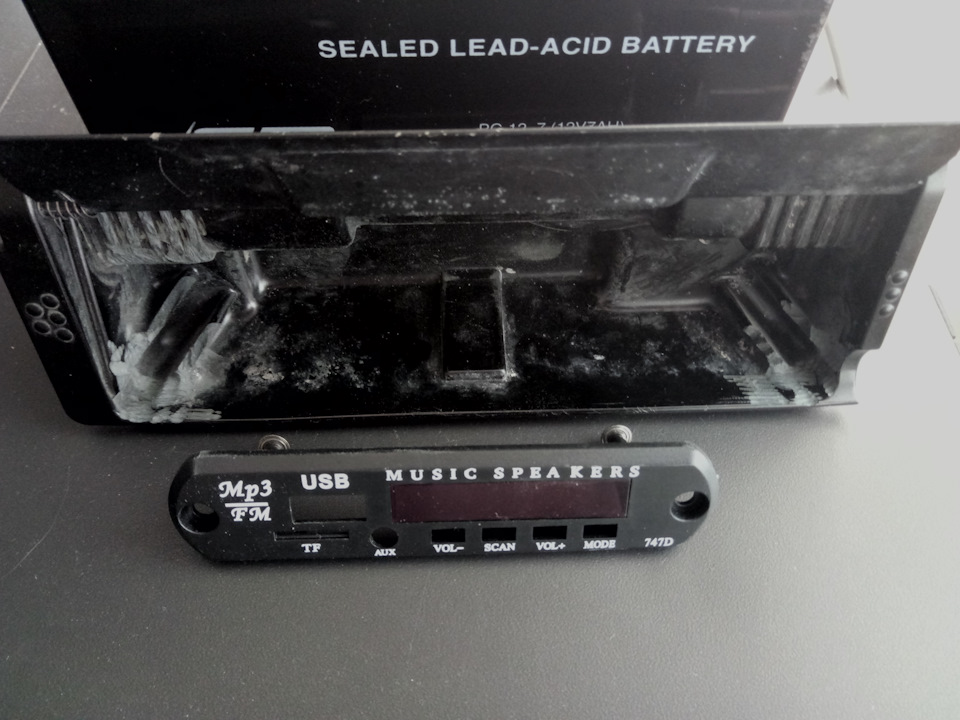

Модуль MP3 ставився в попільничку
вона не луснула в руках
загалом тут щоб не перестаратися )

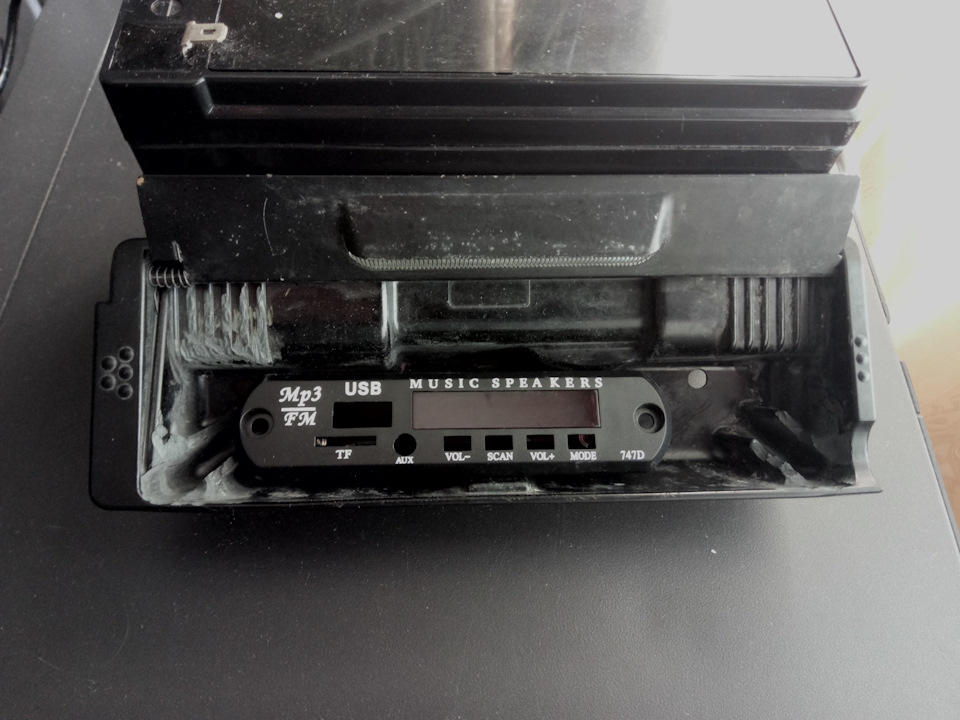

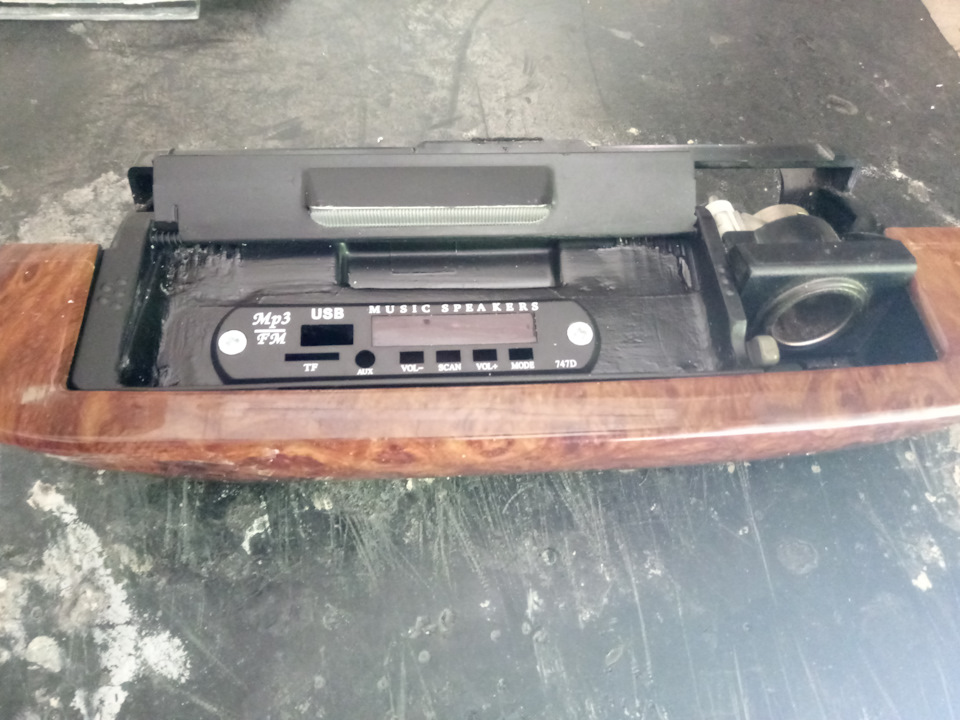

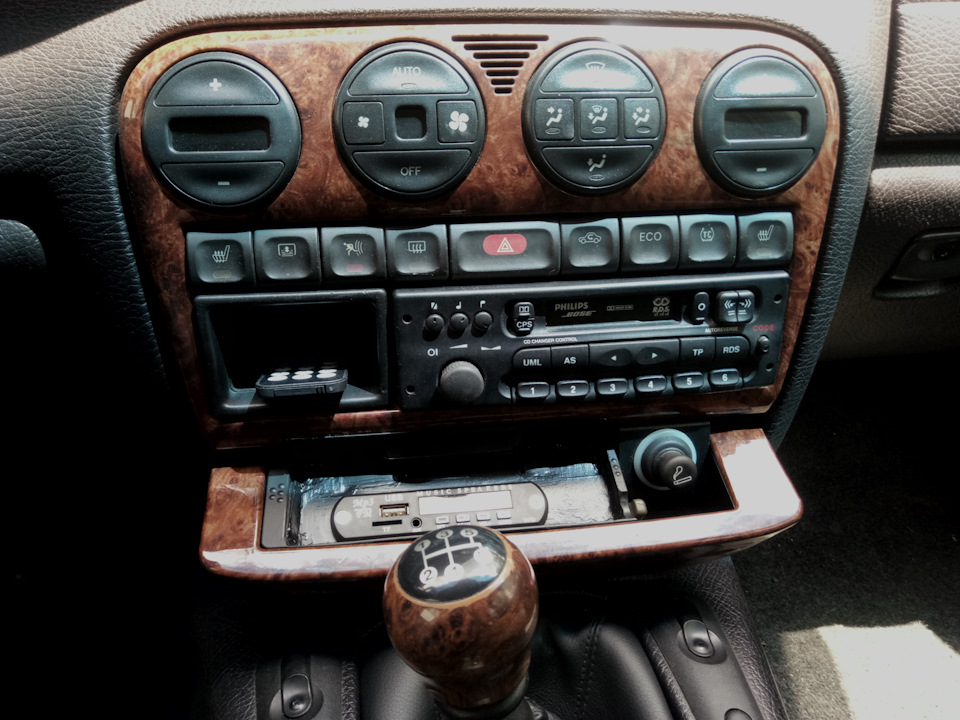

модуль непогано лягає у штатне місце попільнички
<CDR500(D)<
Переробка 500-ки (D) розписана в темах як для AUX
але аукс це мала частина що хотів замовник у Вектру В
модуль мр3 треба було поставити в панель штатного навігатора
так що почнемо з магнітоли
Підключаємо модуль на ЦД вихід
тепер записуємо -----диск тиші--
для роботи дисководу без помилок
Аудіо виходи беремо ззаду на платі з CD виходу
1 пін
3 пін
тепер активація модуля ---
натиснули режим ЦД ------- --включається модуль і грає дисктиші
тут логічне управління тому просто плюсу для роботи нашого модулянемає
На платі є шлейф …
прозванням його в режимі тюнер і сд
0-0-4, 9 В-0-0
3-, 3, 5-4, 9, -0, -3, 5
тому підживився до 3в як до сигнального дротуЗапчасти нафото:110997
далі збираємо схемку включенняЗапчасти на фото:110997
>
тепер усе працює …
тепер збираємо місце встановлення модуля замість штаткинавігатора
Викидаємо зайве
> тепер підганяємо отвір під модуль
клеїмо .Шпаклюємо .Шкуримо . Встановлюємо
знаходимо відповідний 5-ти контактний роз'єм тато мама
фіксуємо його всередині корпусу збираємо остаточно.
Коментарі12
Так це ж не CAR400, це ж CCR800 начебто. Різниця в наявності можливості управління чейнджером
так це 800ка ...ну скоріше різниця в ній те що вона Бассе
Без нього ні як?
тоді на базі ЦД приводу
Немає ченджера немає, або мається на увазі його вихід?
ні.тільки наявність ченджера
Тож буде з диском тиші?
диск тиші потрібна річ, але якщо ченджнер то там можна зробити розблокування звуку
Сергію, а на 1100 можна так зробити або хоча б aux витягнути?
та там підключитися до ченджера найпростіше
Ось вам робити нічого))
на касетній все через фм трансмітер робиться, він розбирається на органи і в касетну деку ховається, я так робив на тому опелі, досі працює
