CCRT700 позбавляємося касетного керування при встановленніMP3Запчасти на фото:240420
Цікава магнітола але закладено в ній так, що без касети звуку немаєдля зовнішнього носія а значить і звуку теж в режимі мр3…
p>
З'єднуємо магнітолу та модуль мр3 у режимі касету

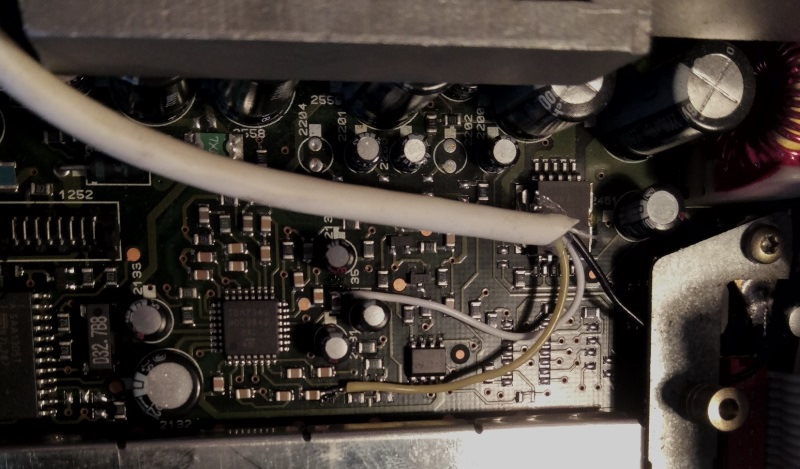

1) Аудіо канал
беремо з плати підпаюючись біля мікрухи
TDA7347 .

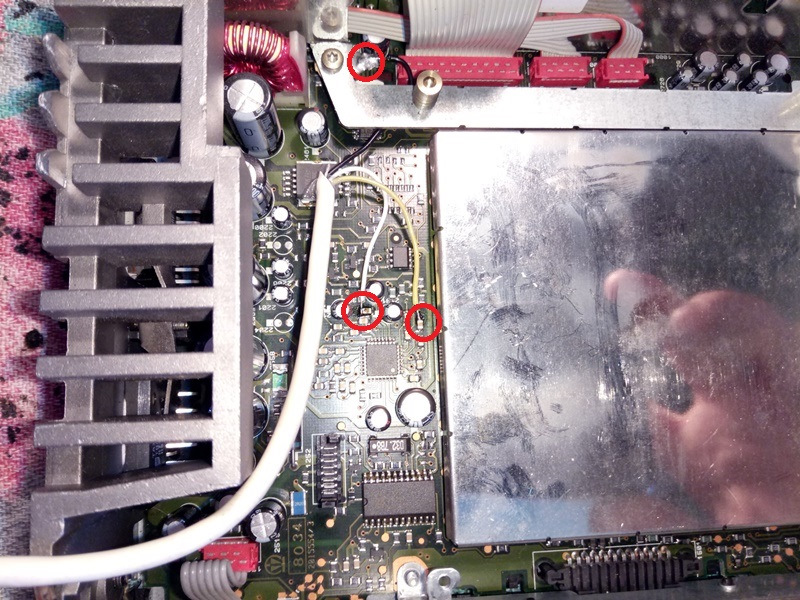

2) Управління включенням модуля
------12 У беремо з плати з місця включення мотора
-------маса теж з плати
Як би все ... Звук є
харчування є ...
але немає найважливішого
Річити він буде після включення касетної чості ...
<

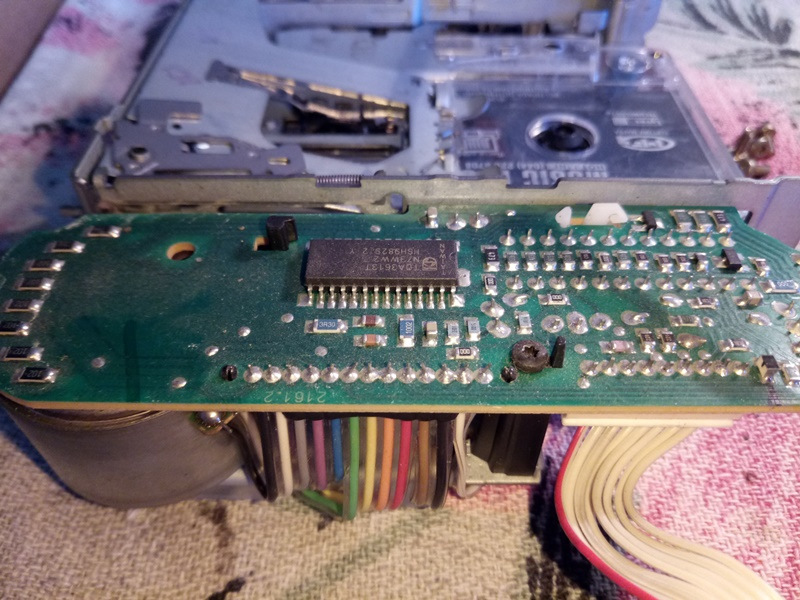

3) Обманка касетної чості (як би то про що і харчуєтьсятема)
-------
касета є все працює касети немає відключається)
(за даташитом не вдалося знайти на неї посилання номера чомусь неб'ються )
МОТОРОЛА
SCA-R 31 V92
2819702 9831hA
і тоді вона зрозуміє що касета на місці, і розблокує відключенняосновного мотора
і звук буде на каналах
накидав від руки простеньку схемку
щоб спробувати обдурити логіку процесу
p>

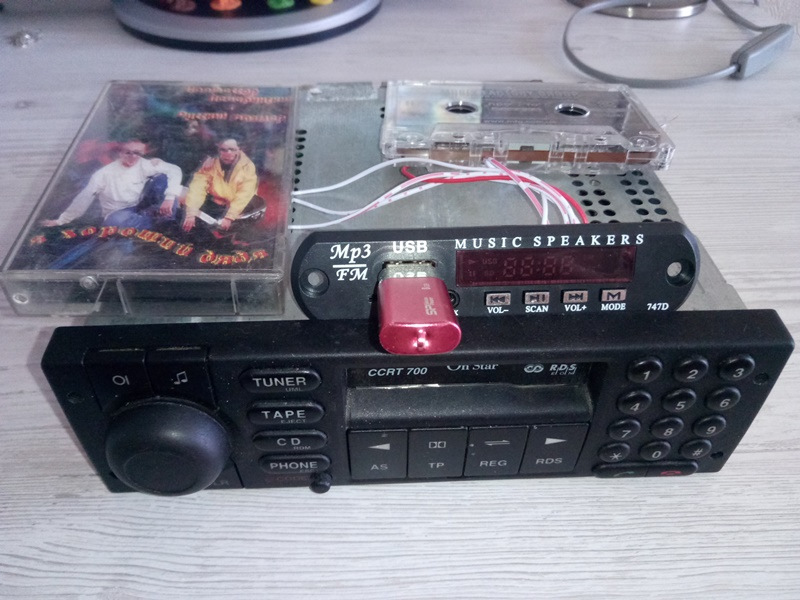

зібрав таку електронну приблуду

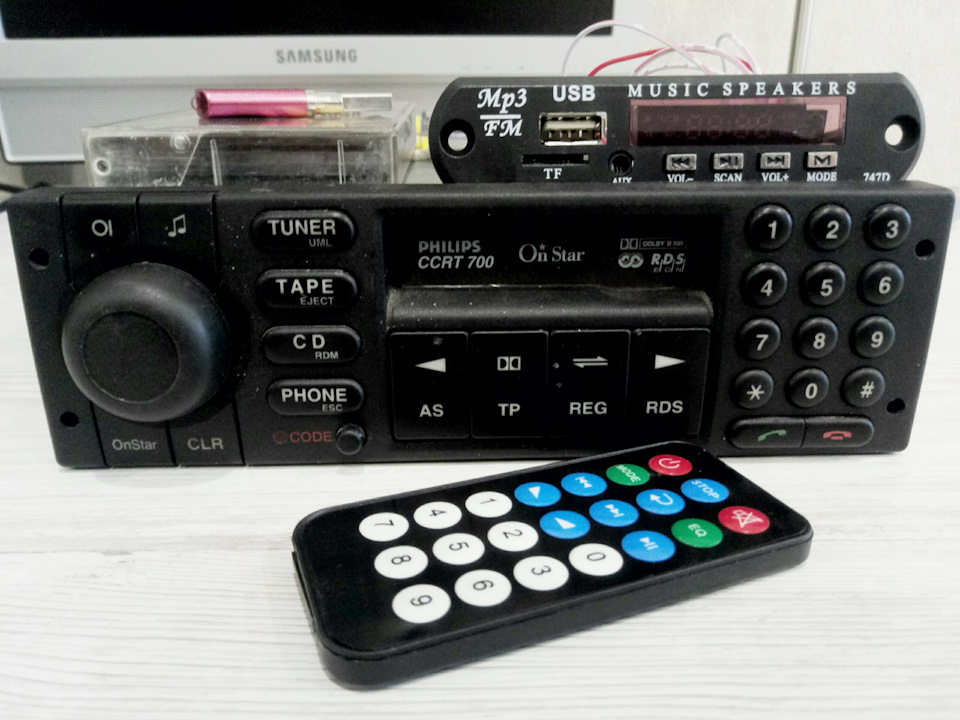

Включаємо TAPE включається модуль мр3 все працює
пробуємо тестуємо
касета не потрібна
Це такий малюнок
моє бачення питання, без притензії на правильність вирішення.
тому хто бачить це інакше і переможе 700-ку позбавимо її касетногоучастя)) … завжди цікаво побачити нове рішення але рішення іпринцип один…
принцип тільки один … касети всередині немає і працює модульмр3






Коментарі20
Здрастуйте. Ти теж можеш мені допомогти? Дії, які ви вчинили на стрічці, нечіткі на фотографіях
ВітаюВсе це працездатно на 30 відсотківІ не варто було витраченого часу.
Три варіанти1)Розблокувати2)Викинути3)Купити нову 700 ку розблоковану
У сервісній книжці написано Radio Safe?)))))Так продавець вам відразу тоді і написав, що вона заблокована)
У сервісі написано саме Radio Code?
ПідскажуЦе зовсім інша тема https://megadriver.org/p570012-opel-ccrt2008-radio-safe-znimajemo-gliuk-povnogo-blokuvannia
ну ти і накрутив із релюхами )!
намагався застосовувати транзистори і мікроху 555 все це припиняло працювати тому і пропоную влитися в реалізацію проекту)
Так мультивібратор або генератор прямокутних імпульсів на логіці мало б працювати
найцікавіше що дане залізо застосовується на бмв Е46там вони вирішують все кординально все летить у відро для сміття контакти з'єднуються і все працюєпопалася ще 700 закодованарозкодував думаю спробую напрацювання BMW спіткало повне розчарування(на о...
Це жопель йоптель )
це повний піпецвроді той же мафон але працює зовсім інакше просто нонсенс
Як завжди щось зробиш) Молодець))))
Для тебе перешкод немає!))) Молодець.
не міг пройти повз щоб не спробувати вирішити таку заморочку
бачив цей модуль на касетному - тобто можна зробити
нехай вклюсається вимикається )працює. точніше грає з флешки
Гарна робота, однак. Якщо німці дізнаються про те, що є люди, здатні так поглумитися з їхньої техніки - вони дуже образяться)))
так років 10 тому помер останній фахівець що проектував системи стрічкопротяжки )
а тепер він у труні обертається як распредвал)))))
