Всім привіт, вирішив зробити петлі так як вже зовсім розбовталисядо такої міри що коли їздив двері стукали по замках :)
Якщо є в господарстві зварювальник і верстат простіше простогозробити цю процедуру, якщо ні, зневірятися не треба втулочки можназамовити у токарів, попередньо розібравши і знявши потрібнірозміри.
Вирішив зробити як по заводу на бронзових втулках.
Далі все на фотках :)

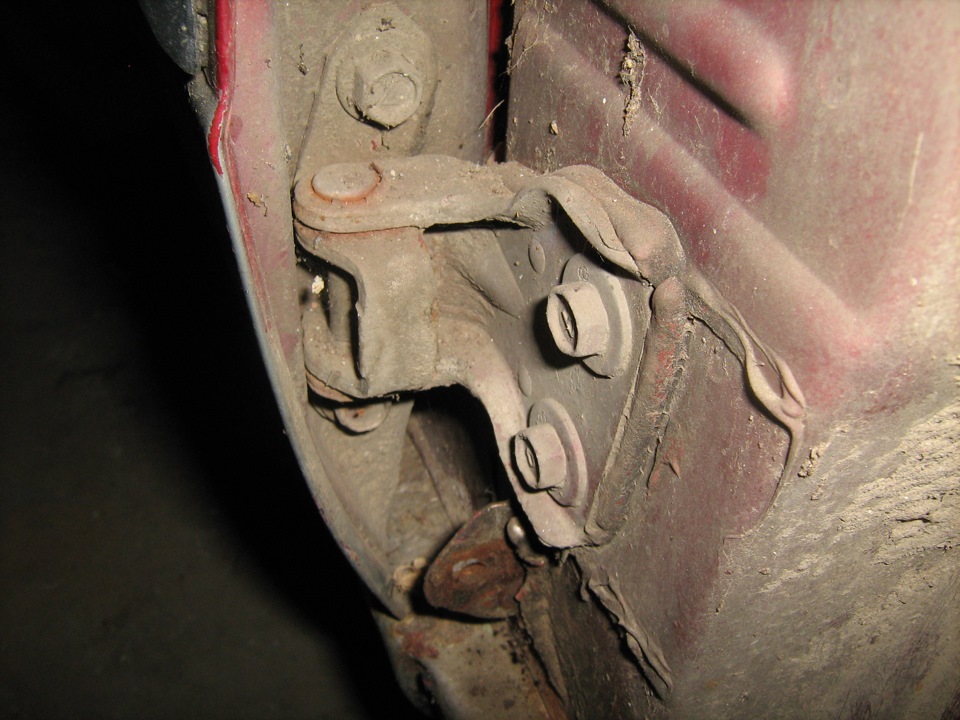

до роботи

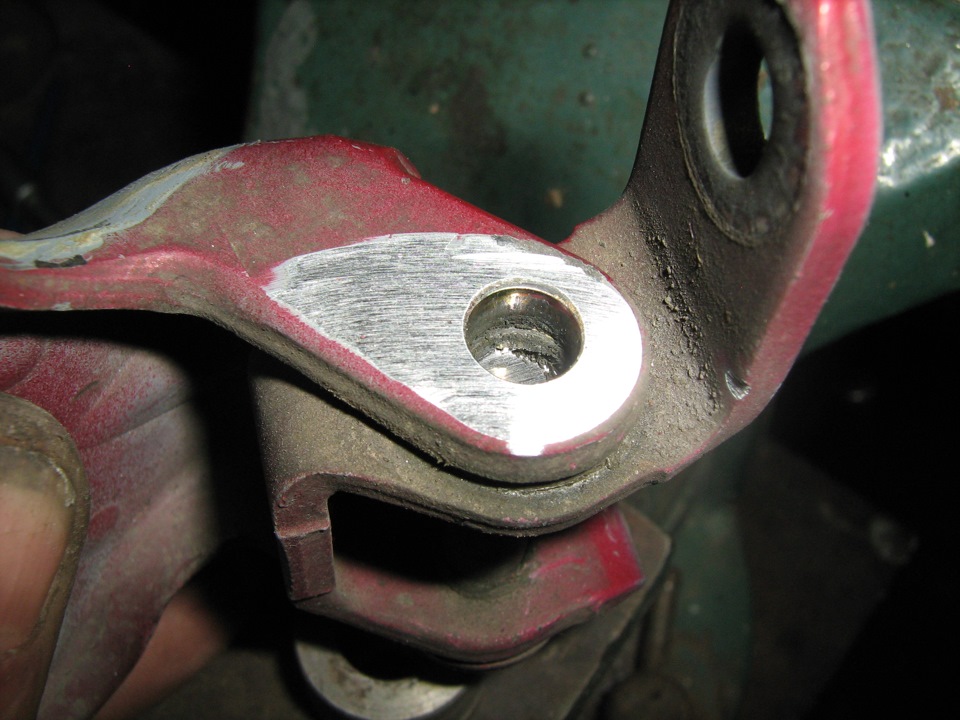

Зрізав капелюшок шплінта
вибиваємо шплінтик

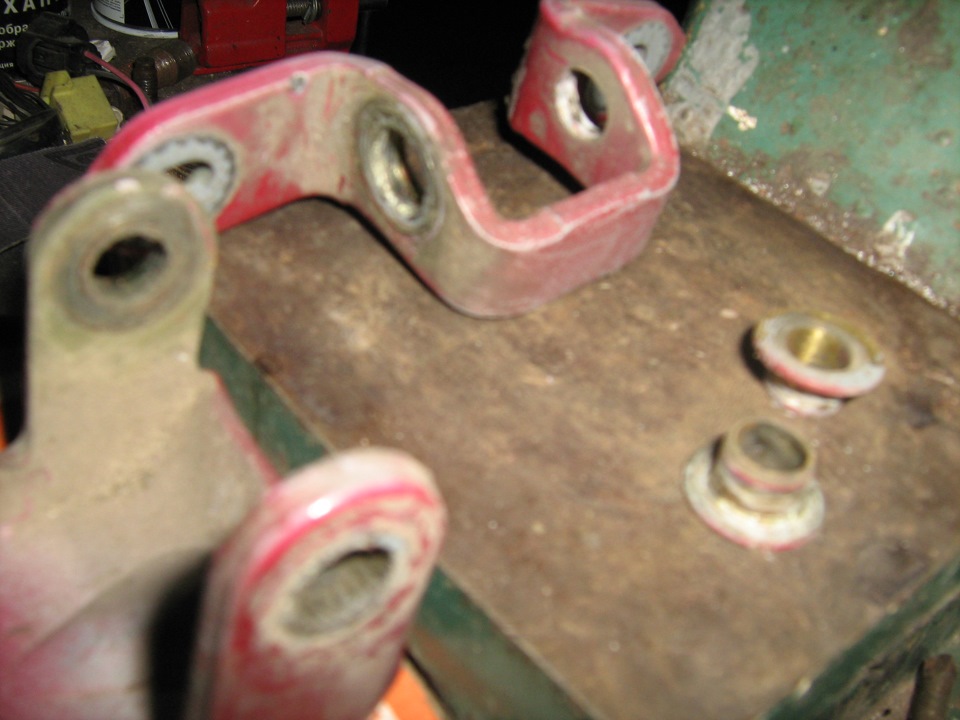

вибиваємо втулочки

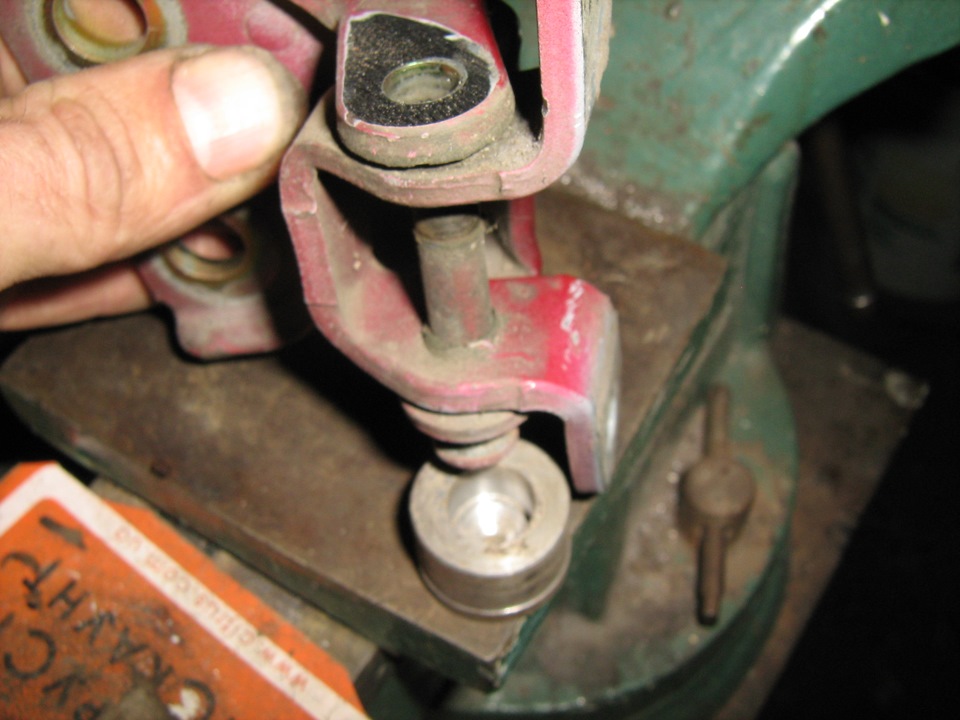

не хитра приспособа :))

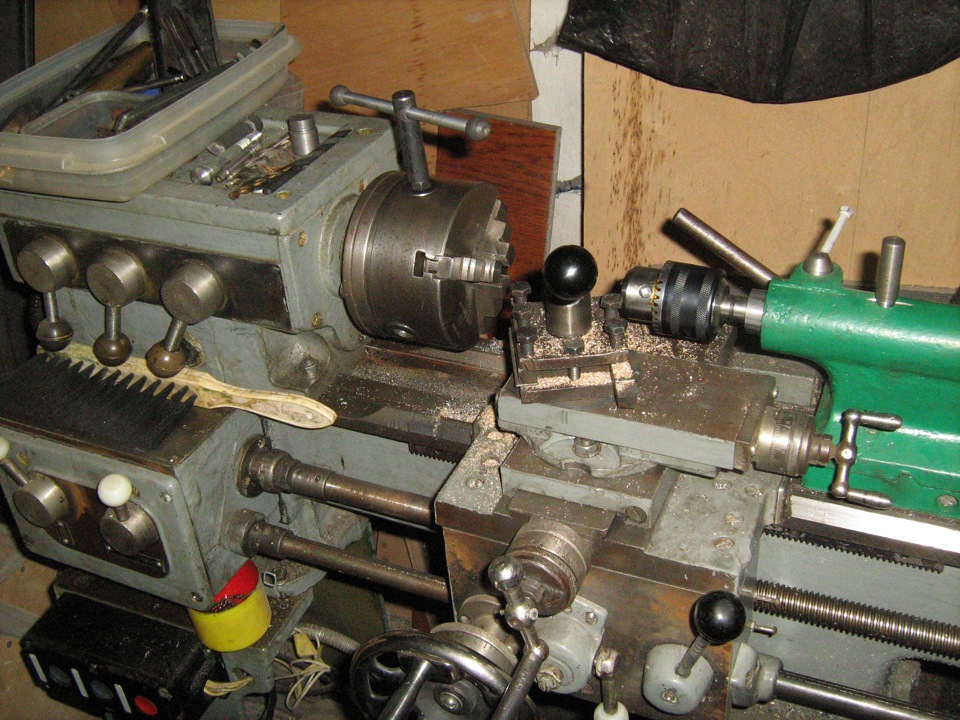

виточуємо втулочки
зробив прес у господарстві нагоді, особливо коли є машина :))
зпресовуємо втулку і перевіряємо шплінт.
шплінт взяв від торсіону, ще використовують клапона, гартовані ібез шорсткості. Відміряємо довжину шплінта з запасом під шайбу вмісце ш Він встановив розпірний болтик щоб при пресовочці шплінтикане пішла співвісність, про всяк випадок :) Приварив шайбочку звкрхней частини петлі з нижньої частини сам шплінт на парочкуприхваток, так як шплітнт був запресований в петлю позаводу.
встановлюємо та накладаємося :)
Коментарі6
На першій і останній фотці різні петлі так? низ і верх, але обидві праві?
Ось теж назріла проблема, але на жаль немає у мене вод рукою верстата ... = (А Ви молодець дуже якісно все зробили.
молодець, немає слів. вмієш попрацювати з машинкою.
дякую. )
отвори під нерухому фіксацію шплінта були не розбиті? шплінт ф8?
на деяких розбиті на деяких немає, втулку виточував під шрифт (8мм) проходив розвітеркою, ще роблять штифти що довго ходили (ніжка) клапонів вони там теж 8мм 8.1 мм.
