Сьогодні закінчив перемикання сітки частот FM США (крок 0.2), наЄвропу (крок 0.1). Пару днів тому перепрошив приладку з миль накілометри, і ференгейти на цельсію, тепер повний звіт.

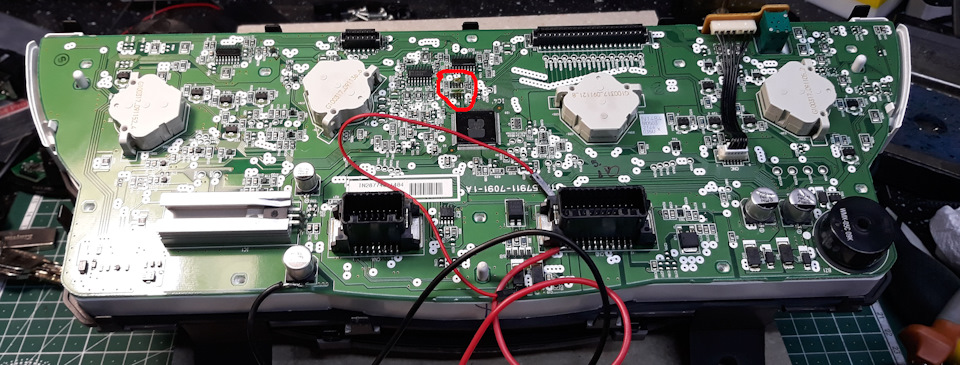

Для перемикання приладки на Європу, потрібен програматор якийпомітить шити мікросхеми EEPROM, в моїй приладці пам'ять 93C56.Нафото місце де знаходиться мікросхема, випаюємо і вставляємо впрограматор:<

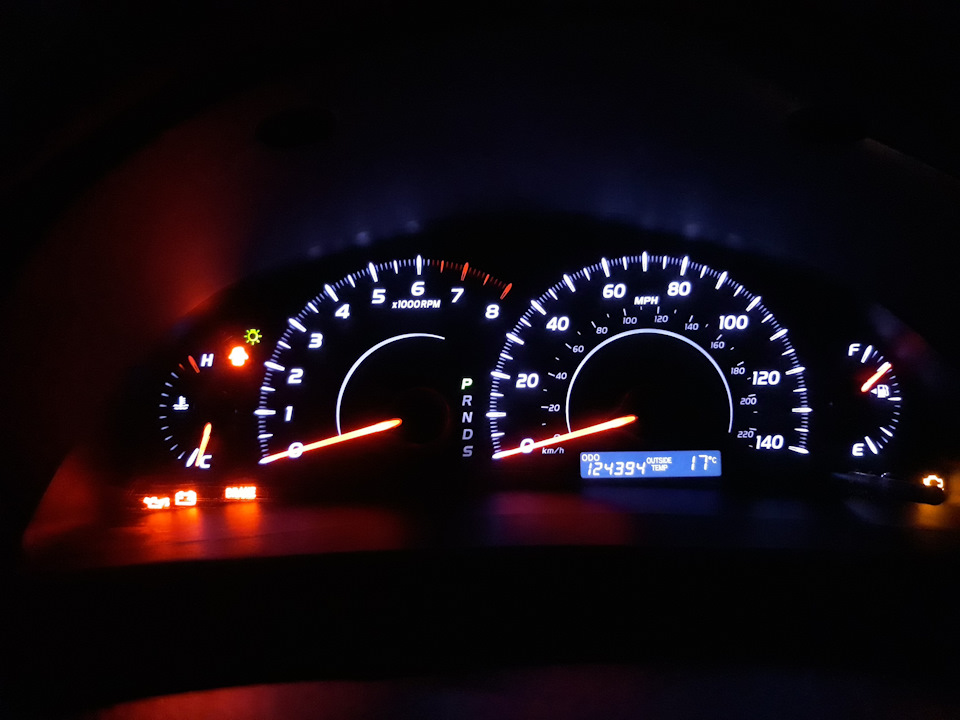

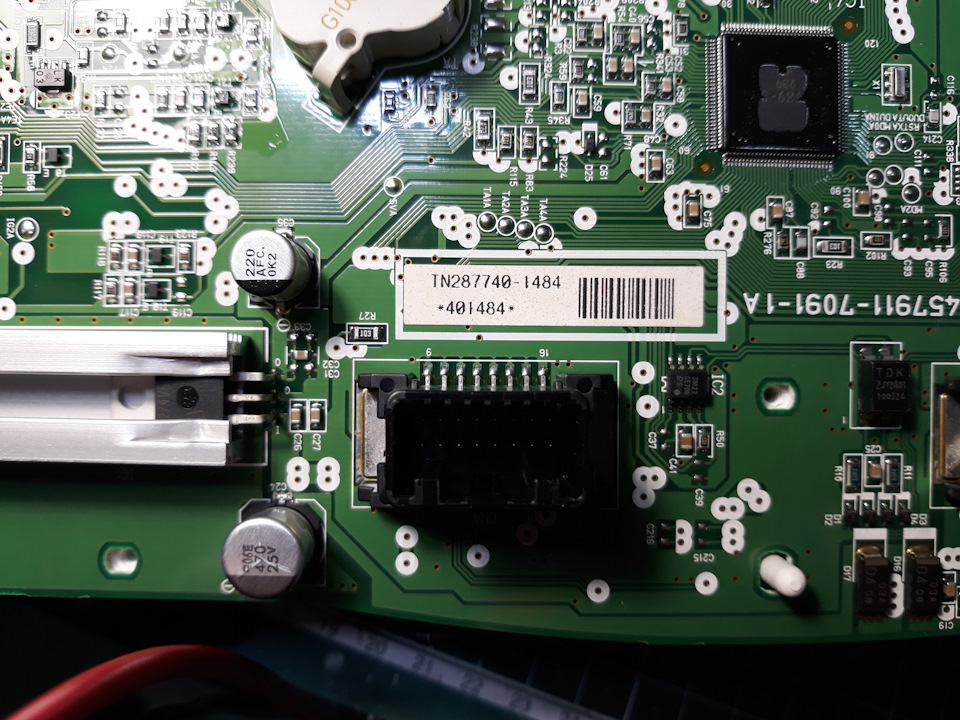

Порившись вечор в інеті, знайшов вигляді де було показано які байтизамінити.На моїй приладці даний варіант пройшов., для відновленняу разі невдачі Відкриваємо в будь-якому Hex редакторі прошивку (копію :) ), і міняємо відмічені байти з FE на FD:Забувсфотографувати парт номер приладки, на платі шильдик:Ну і фотосамої приладки:Тепер з магнітолою, а з нею все простіше, спочаткудумав, що потрібно шити, але інформації не знайшов, потім знайшовінформацію про обслуговування меню, в якому нічого змінити не можна:). У результаті знайшов інформацію, у тому, що у платах Toyotaмагнітол є перемички, зміни. Знявши нижню кришку магнітоли, знайшовперемички, кілька разів перепаяв і знайшов необхідну комбінацію.Тепер фото.

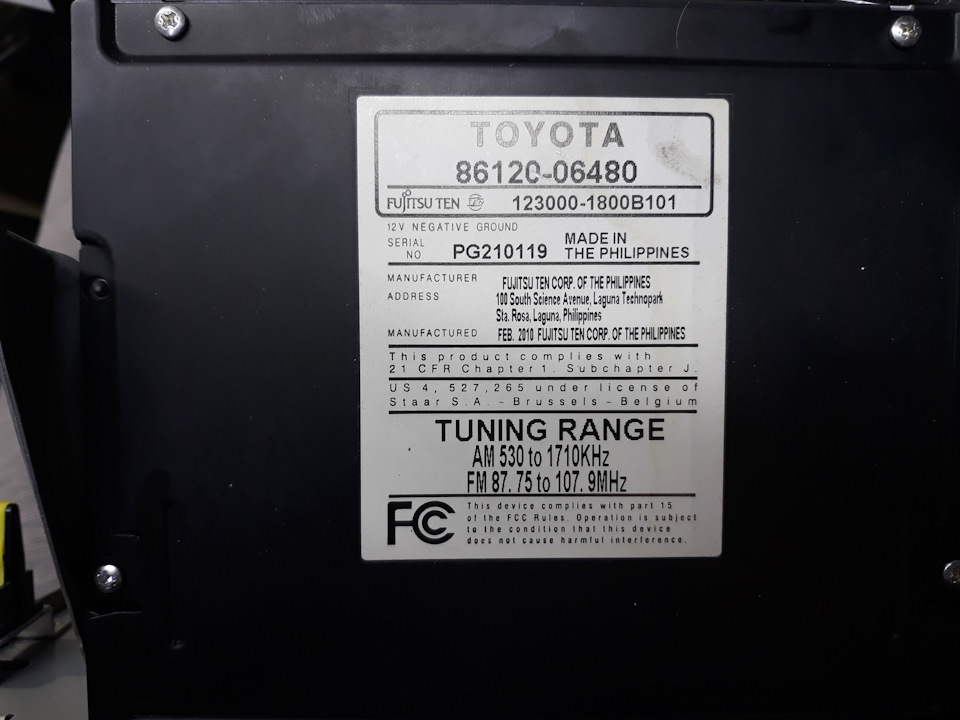

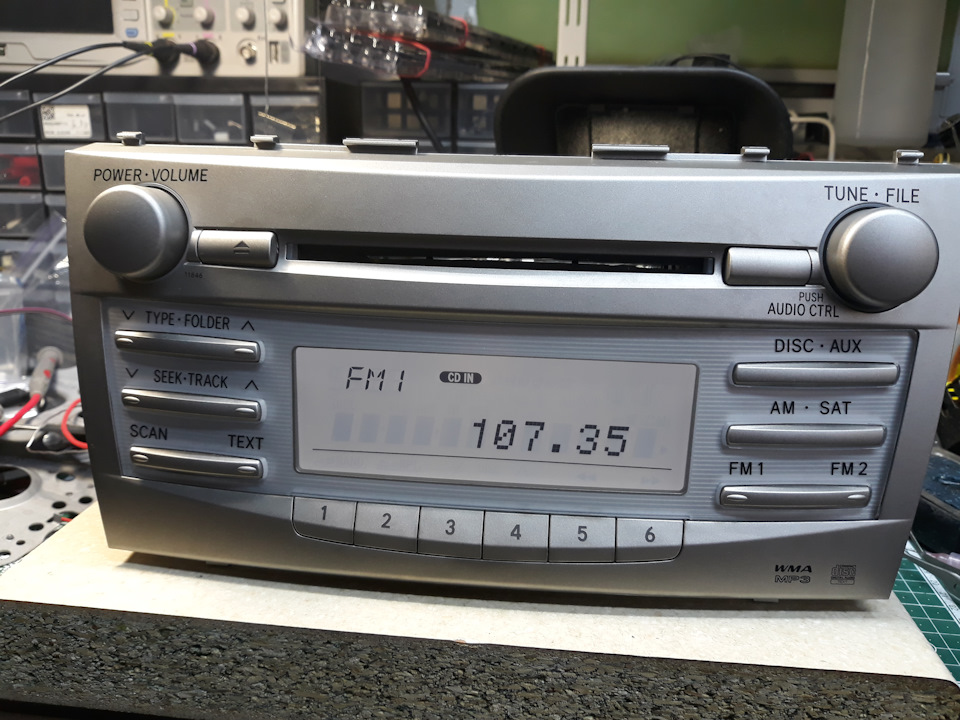

Магнітола (Toyota 86120-06480 Fujitsu Ten) та шильдик:Запчасти нафото:8612006480, TO107
Тепер про перемички:
Було так
Перепаяв так>
Ну та відео роботи:
Коментарі20
добрий день. у мене така проблема, перепаював страпи як на фото вище і ненароком змахнув сусідні резистори. тепер не можу зрозуміти хто де повинен знаходиться. є просто перемичка 0 ом а є 100Ком. якщо є у кого така можливість завмерте опір. фото докладаю.
Toyota Camry V40 америкаперехід з діапозону США на Європуtoyota 86120-06181fujitsu ten 123000-06600101переставляємо опори біля процесора 100к 3l на 3h, 2h на 2l
Дякую дуже корисна імфа!
Тут щось схоже є
може бути воно. потрібно пробувати
Зворотний бік
Можливо, тут просто перемичками не вийде. Хоча на першій стороні багато позначень різних.
От модель магнітафона такої ж кнопки сат немає
Там тільки монтаж роз'ємів
Доброго дня у мене модель магнітафона 86120-06180 плата інша коштує схоже не можу знайти ці перемички.
перемички швидше за все з іншого боку плати.
Програматор де брав брат?
Приїду в гості на європієзацію)) за рік набридли Фаренгейту і радіо не все ловить.
Ок. ) я вже свою радійку зняв. Андроїд приставив. Правда ще про це не писав. )
Тож думав про андроїд, Але ніяк не придумав - а навіщо ) до речі, мене дуже здивувала якість звуку штатного у нас в машинах.
Гарні динаміки. На андроїді теж чудово грає.
після перепрошивки спідометр показує вірно?не бреше?хочу теж зробити, але знайомі майстри кажуть-може брехати.
Перевіряв перший день по GPS, начебто все ок. Брехати може, але це швидше за все на великих відстанях, накопичується помилка, але це думаю не критично.
