Машина йшла без ПТФ. Тому було вирішено їх встановити, і зробитиневелику хустку управління ПТФ.

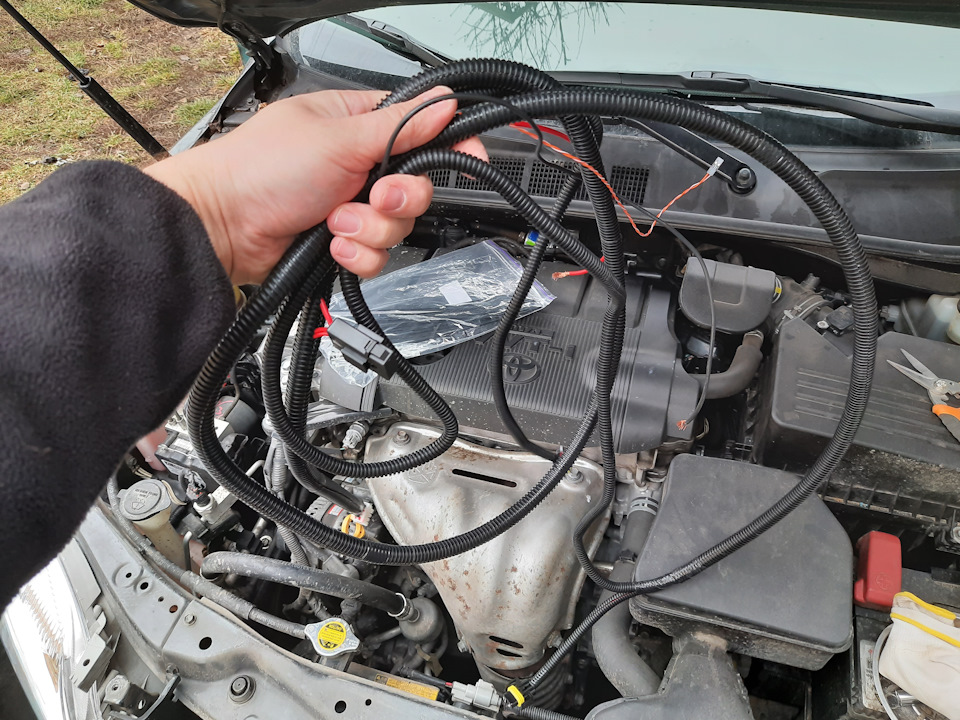

У Китаї на алі були куплені ПТФ та вставки в бампер, комплекткабель і кнопка для підключення Відразу скажу кабель "г", перетинкабелю не підходить для запитки двох лампочок з потужністю 55W.Кабель у будь-якому випадку потрібно було переробляти. Платиуправління ПТФ:
1) Включення та відключення ПТФ, при відповідно включенні тавідключенні запалення;
2) Функція підсвічування в поворотах, як уже на багатьох авто типуvag, мазда і т .П.
3) "ввічливе світло", так спало на думку назва функції.Включенняближнього або далекого світла з кнопок ключа.

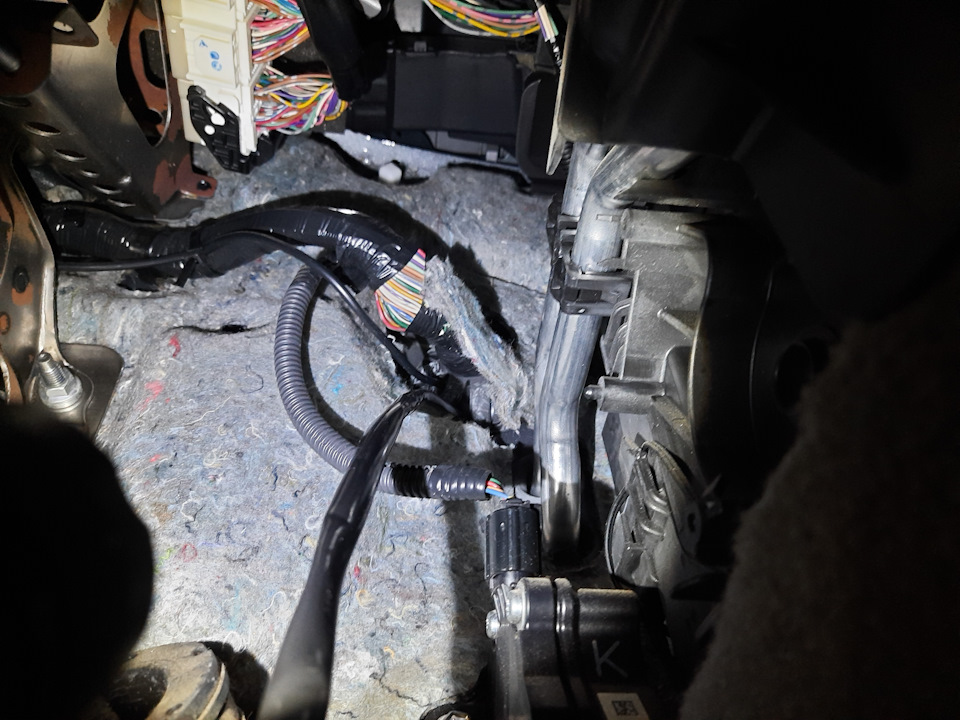

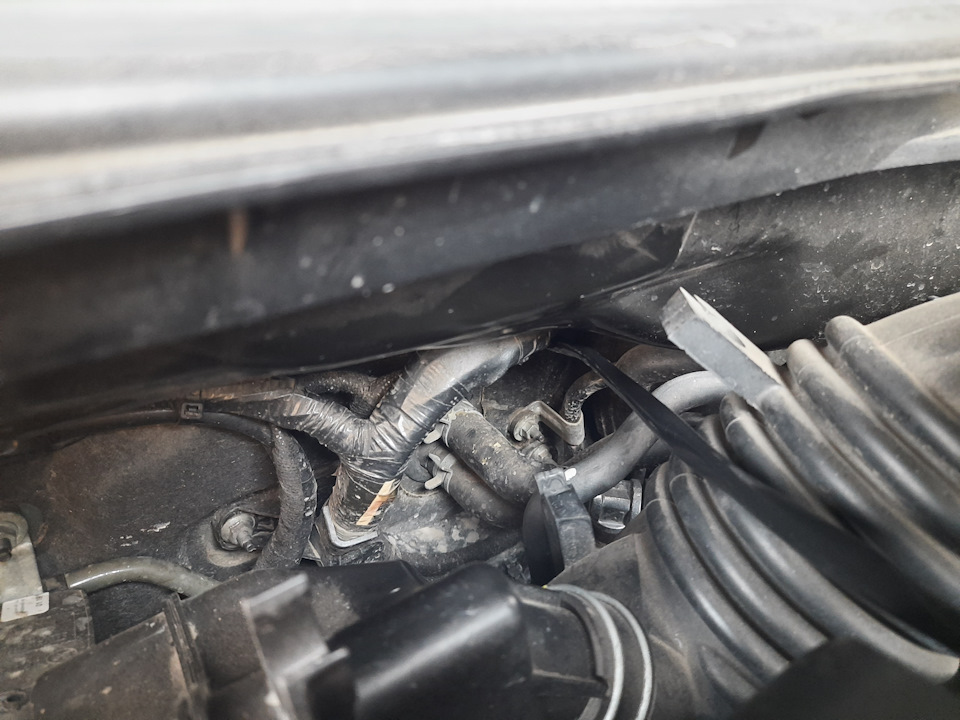

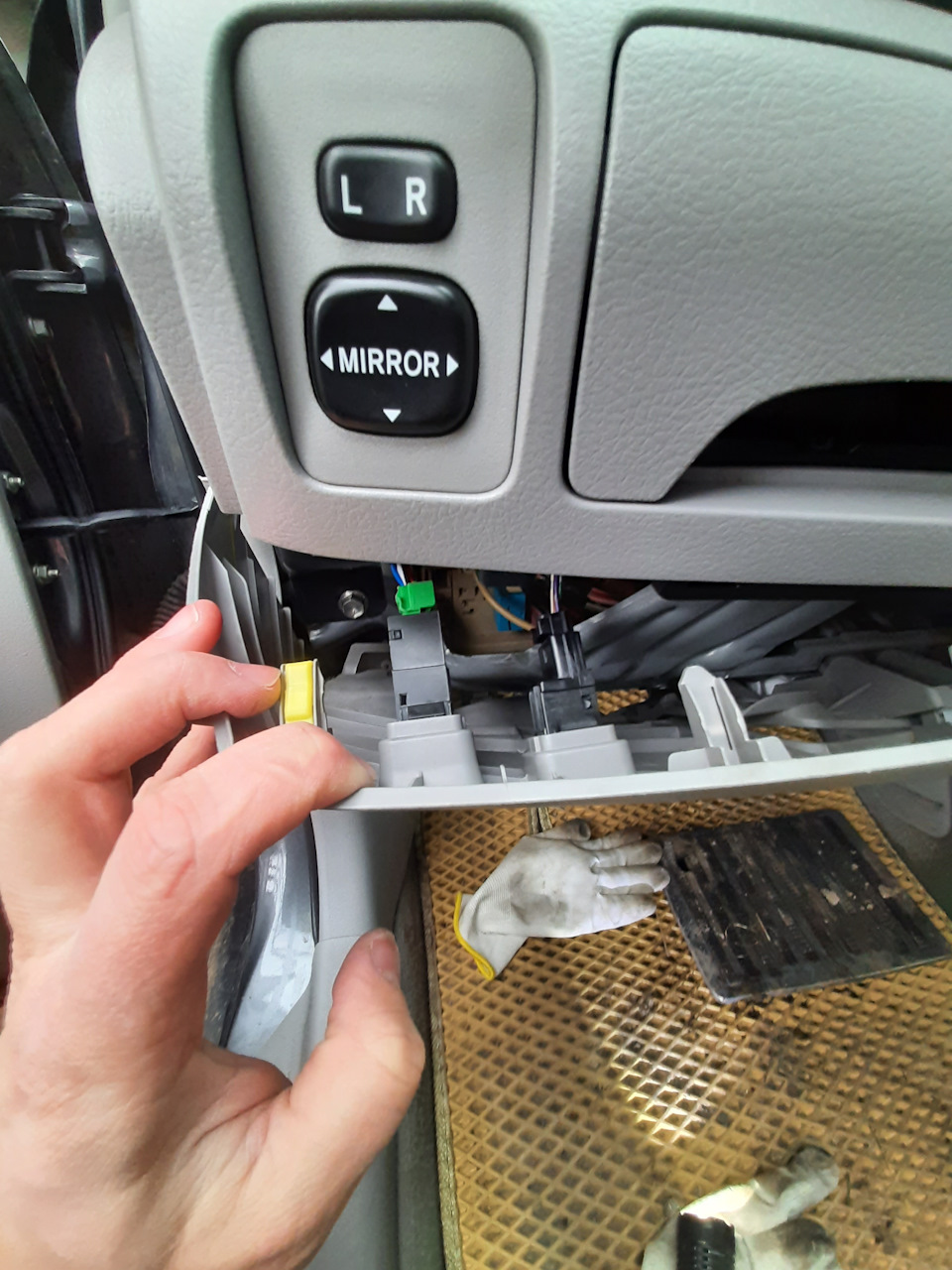

Прокинути кабель від кнопки до плати виявилося просто, перехідджгута з моторного відсіку в салон у доступному місці. Пост.

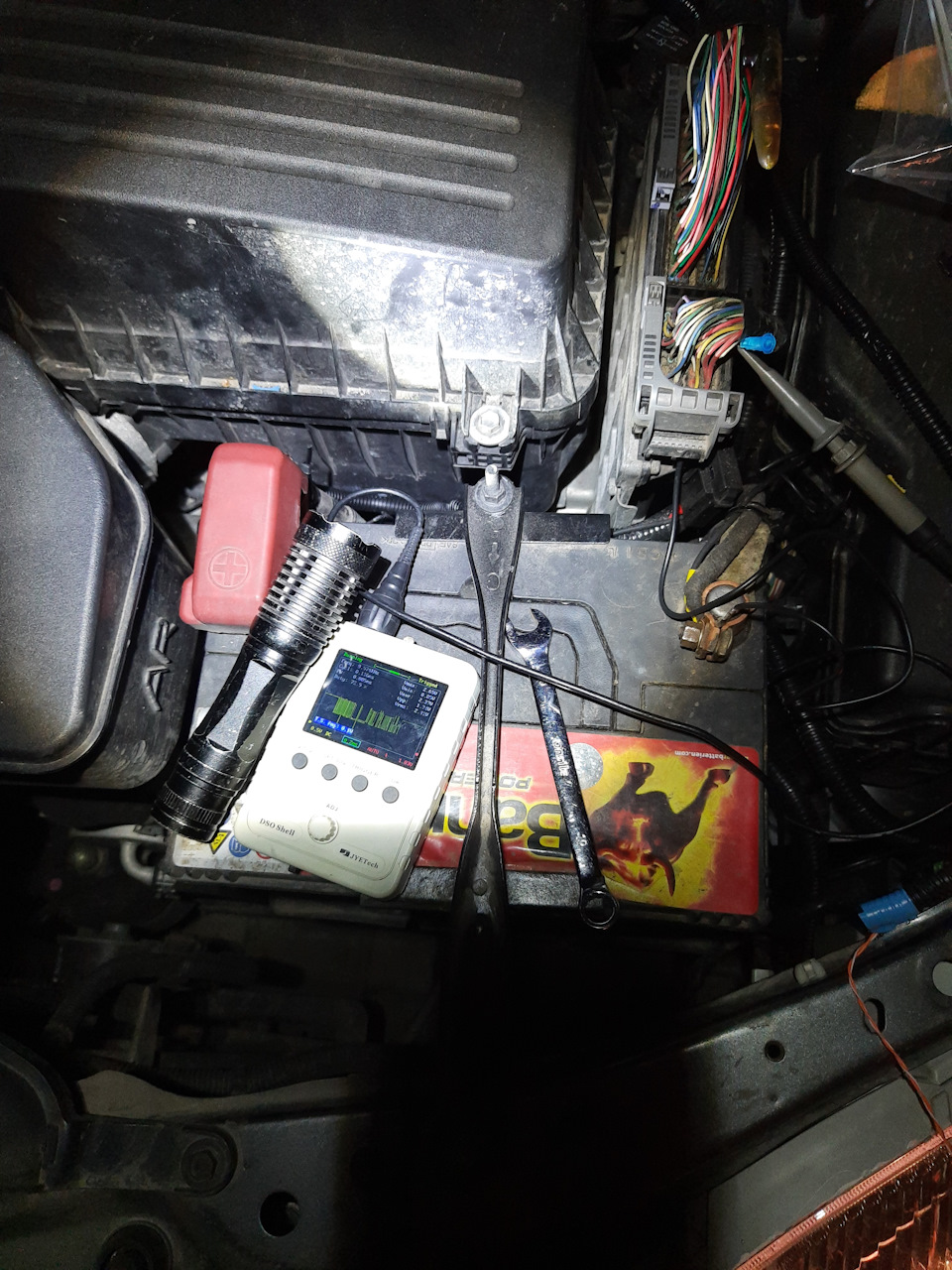

Далі пошук найближчої кан шини на роз'ємах ЕБУ. У Toyota каншинапрокладена чорним і білим проводом, відповідно CAN_High і CAN_Low.Я почав шукати за допомогою осцилографа та голки.
Так само проводи кан шини можна знайти візуально, вони скручені впару:p>
Ось уже все укладено:
Ну і відео роботи:
Ну і про приємно. Є переможець конкурсу з минулого посту, це Morgue:) Як і обіцяв реліз плати, безкоштовно дістається йому. За йогобажанням відправлю плату йому, якщо немає потреби, тоді кому скаже.:) Схема підключення додається.
Коментарі20
Індикатор птф на щитку горить брат?
Ні. Але задумався, завтра гляну як включається, якщо по кан шині можна включити те зроблю.
Ось так вмикається на перемикач
Далі так йде по can l і h
І приходить на щиток приладів
Але у тебе на щитку немає індикатора птф, я ось поставив щиток від xle, але безпосередньо підключив до перемикача, від реле і в результаті індикатор не горить, думаю за цією схемою переробити
А автодоводчики скло у нас складно зробити, як думаєш? Напевно прошити не можна, тільки ставити зовнішній блок доводчиків?
Не складно. Потрібно окремий блок у двері ставити. Буду теж робити.
Ммм американка 2.5, на мене така вдала тойота з усіх! І кузов не такий квадртанний як у півтоса і двигло 2.5 і коробас 6ст відмінні!
А є функція заводська, коли глушиш і ставиш на охорону машину то світло ближнє ще горить десь хвилинку.
На даний момент немає. Так як у мене із заводу така функція. Але зробити не проблема, по кану все включається
Тобто вона була? Я так зрозумів цю функцію тільки на Америкосах
Ну так у мене американка. Якщо ближній увімкнувся по датчику. Після вимкнення запалювання, і якщо всі двері зачинені, світло горить ще хвилину.
Я знаю, що у нас Амери
Круто брате, чудова робота, якщо є можливість скінеш схему підключення птф?
Скуну як намалюю. Там все в принципі просто, якщо ставити ПТФ з нуля. Живлення постійне 12в, кан шина, провід на одну протитуманку і на іншу, ну і на кнопку.
Вгадав!) Пристрій дуже цікавий, особливо підсвічування в поворотах. Але в моєму випадку установка вимагатиме втручання в штатну проводку, я до цього дуже негативно. Пропоную передати блок vova7261, тк його відповідь була найближча. розсуд.
Ок. Чекатимемо що скаже vova7261 )
Привіт! Вова зовсім не вгадав, моє припущення було, що це буде ДХО з поворотниками.А з приводу плати управління запропоную розглянути варіант 1 протитуманки включаються з кнопки,2 коли вони вимкнені щоб включалися ліва або права при повороті керма бе...
Гарна ідея, швидше за все, так і зроблю.
