Разгрузка проводки ЗАЗ-110216 Таврия, Славута люкс
Вирішив упорядкувати проводку щоб їздити з нормальним світлом .
Купив двох режимні протитуманки Bigie, зібрав докупи всі цікавідоробки та плюшки, і намалював схему щоб розуміти що потрібнозакупити для її реалізації.
У життя ще не втілив, поки закуповую матеріали .
У мене Таврія Люкс, тому схема малювалася під схему Люкс, але думаювона не сильно відрізняється від Стандарту.

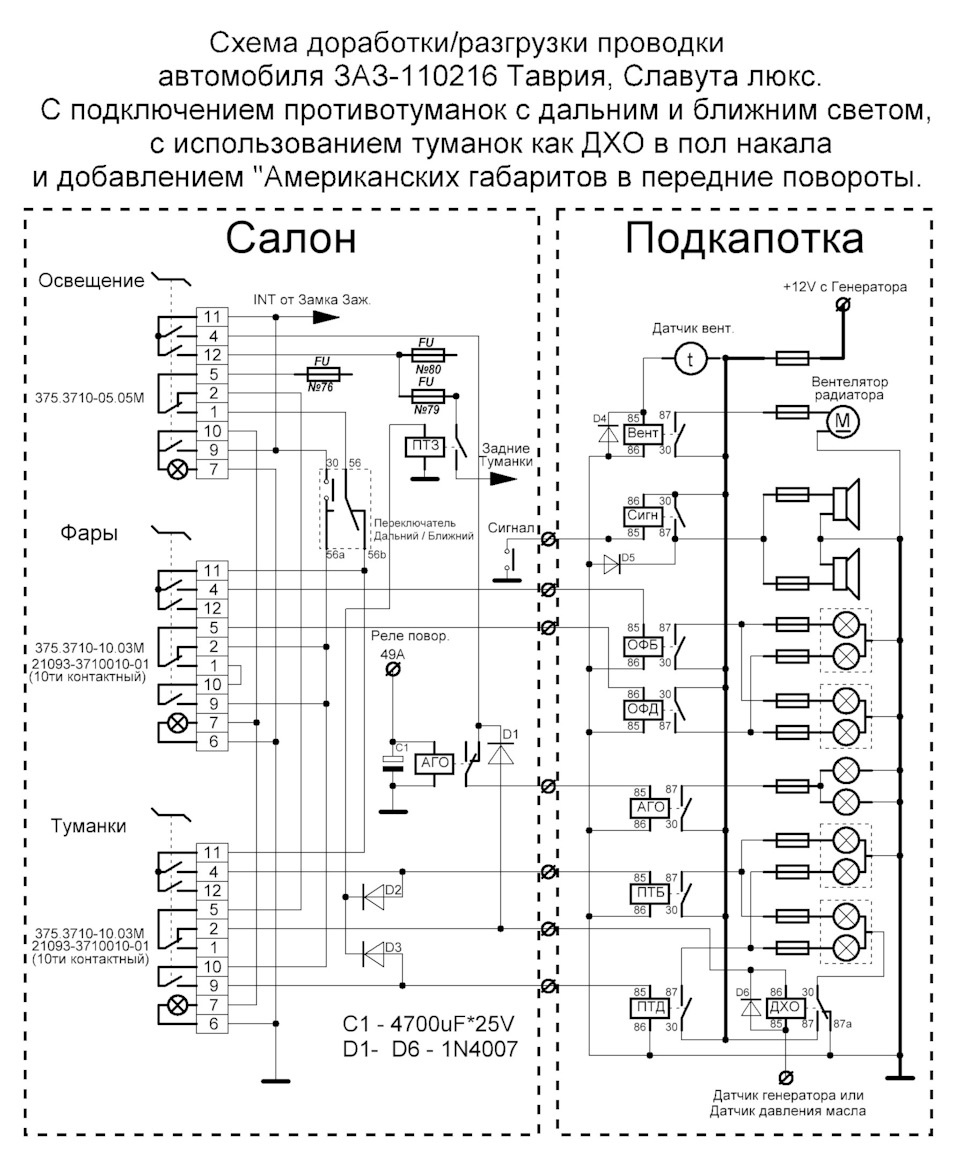

Схему викладаю, може кому знадобиться, якщо у кого є побажання щододати або знайдете помилки, пишіть, доповню і виправлю. Які можнапримусово відключити кнопкою "туманки" при відключеній кнопці "освітлення". Через діод D1 АГО вмикаються при включенні габаритівкнопкою "освітлення" і при включенні поворотів і аварійки будутьвідключатися не заважаючи їх роботі.
Для задніх протитуманок забракло контактів у вимикачі, т.К. Вінкомутує і далеке і ближнє світло.
Тому вони включаються через діоди D3 - D4 і реле ПТЗ. Або їх разом, при цьому дальнє і ближнє світло перемикається штатним підрульовимперемикачем. Моргатимуть далеким світлом паралельно з фарами.


Коментарі1
На ланцюг карсона обов'язково дорисуй іскрогасний ланцюжок або діод-ЕРС релюхи вбиває датчик. Тим більше-оригіналів вже ні-не випускають, а у китайців-контакти кволі! Або купити і втулити плату безконтактного включення з терморезистором-все буде наді...
