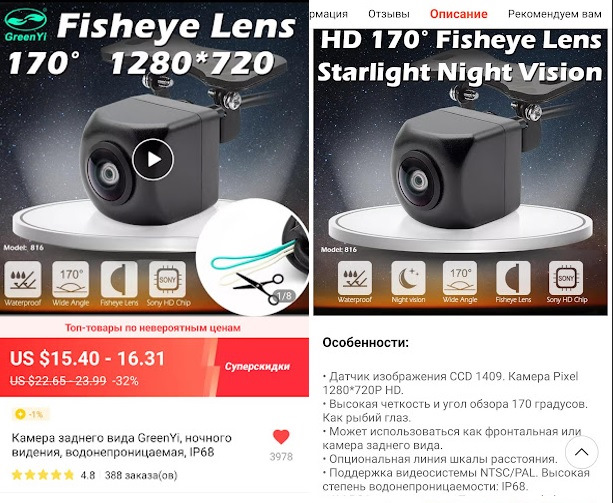

Камеру купив на Алі з можливістю встановлення спереду (є петелька).Про всяк випадок 2 шт, на перед і зад (743грн~28$). Огляд хороший —170 градусів. Якість картинки теж цілком прийнятно.

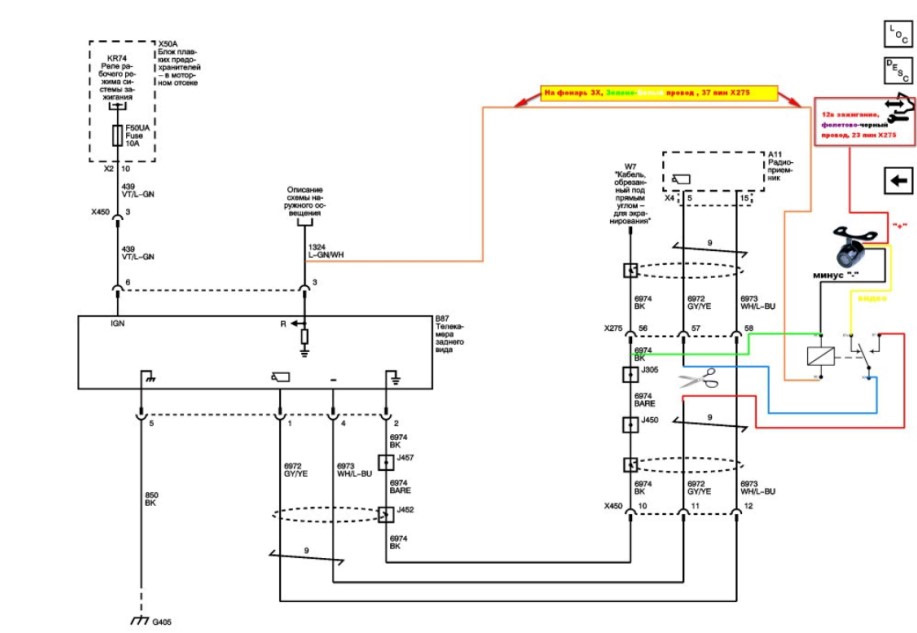

Інформацію і схему встановлення знайшов на просторах инета, дякуюавтору, який спочатку попрацював над цією доробкою.
Так само купив реле 12в, провід витої пари та гофру (175грн~5$)., в якому є всі дроти для підключення камери.

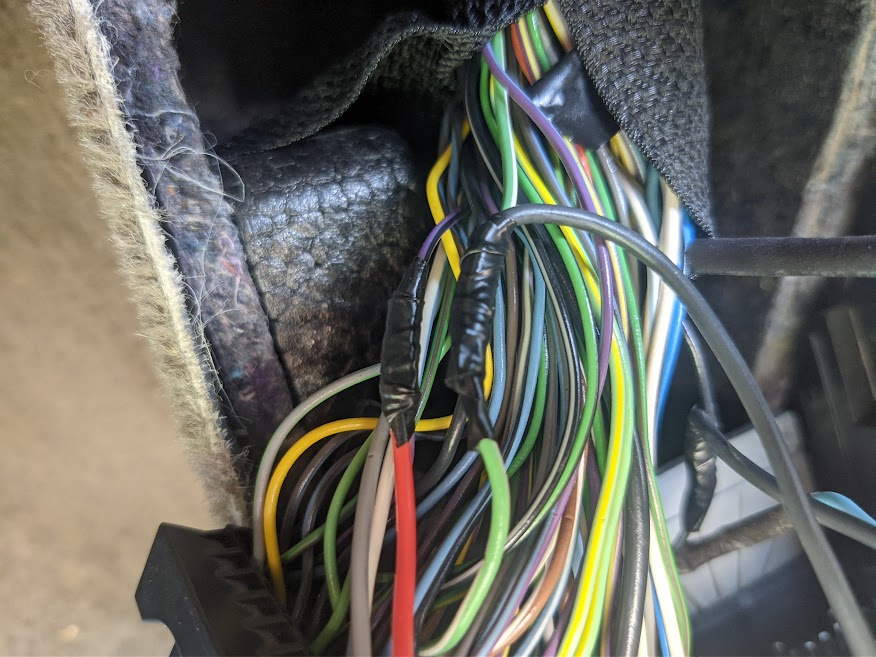

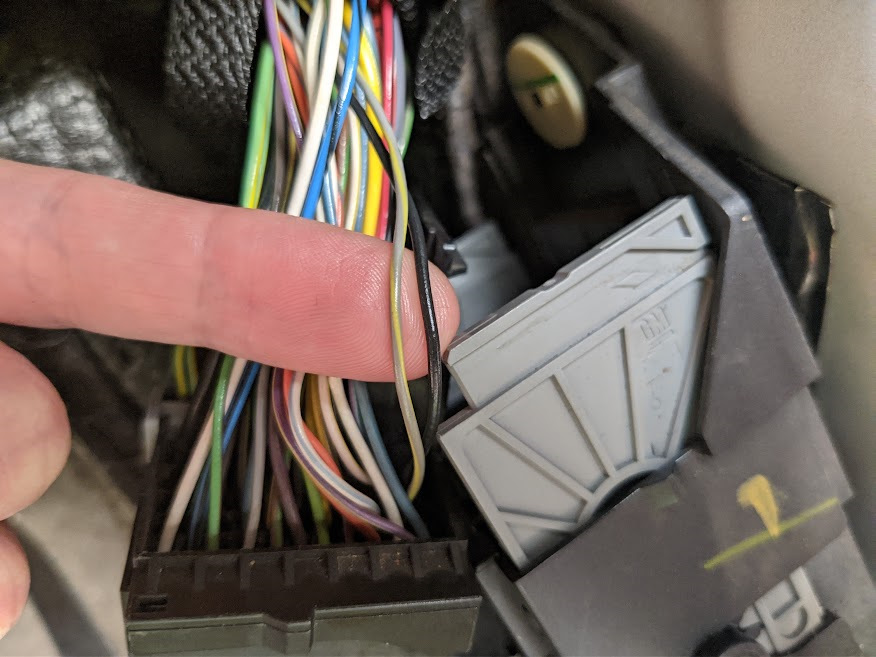

Все зробив згідно схеми.Там нам потрібен фіолетово-чорний провід, який йде на + камери, сіро-жовтий який йде з задньої камери ірозрізаємо його, зелено-білий — провід лампи ЗХ, і чорний провід —це мінус камери. Провести у відсік підкапотного простору, тожвирішив простягнути вздовж правого крила, помістивши у гофру. Отвірущільнювач + герметик, нічого не перетискає. Знаю, що варіант таксобі, але встановити хотілося, а провести провід через заглушку впідкапотку в ногах пасажира — це великий головняк. Попереду таксамо всі роз'єми заізолював. >
Так виглядає зовні.
І на моніторі.
Камера працює у зв'язці з пристроєм CWM400, опис якого є тут.Активується подвійним натисканням кнопки скасування Круїз-контролюна кермі.
Задню камеру замість рідної вирішив не ставити, вона нормальнопоказує + сигналізує знаком оклику, якщо близько під'їхав доперешкод. Якщо замінити на камеру з Алі, то такої функції небуде.
Коментарі13
Доброго часу доби! Ви б не могли підписати для мене на схемі проводу 87,30, і 87аЩоб було яснішеЯ теж на рівні любителя
Знаки малює не камера а сама магнітола. Тому при заміні камери вони залишаться
Знаходив зворотну інформацію. Чому тоді на передній не показує?
Тому що ви ж передню через жопу включаєте. Задня камера включає алгоритм промальовування ліній і значків. Їх риє сама бубнітола.
Це все зрозуміло, тому в задній камері 6 проводів, а не 3 як у китайській. Китайська не включить цей алгоритм?
Алгоритм усередині мафона включає лінії на екрані.
Я не про динамічні лінії, а про знаки оклику, що з'являються на екрані в точці наближення до перешкоди. Я так розумію, це алгоритм магнітоли у зв'язці з рідною камерою, замінивши на китайську камеру, динамічні лінії залишаться, а ось знаки оклику — п...
НУ я ГМом займаюся правда американським- там у цьому сенсі все рівно те ж саме. екрані
Так Вольт це і є американський GM. Втім суть зрозуміла, реалізовано все через магнітолу. Незрозуміло тоді навіщо на задню камеру йде 6 проводів замість 3 як у китайській і як реалізувати ці значки на передню камеру ...
Ну значки на передню камеру не знаю як реалізувати. У мене просто ампера - європейський аналог вольта-опель за схемою на камеру приходять 6 проводів1) оплетка(екранування)2) +живлення3) мінус4) сигнал включення зх5) сам сигнал з камери в мафон6) сам ...
Зрозуміло. Дякую!
клас, але провід через крило, таке, звичайно рішення, головне, щоб не перетискало дверима
Так, це враховано, отвір у ущільнювачі + герметик, нічого не перетискає. Знаю що варіант так собі, але встановити хотілося, а провести провід через заглушку в підкапотку в ногах пасажира - це великий головняк.
