Одразу як купив машину хотів це зробити і добре, що є людина яка все може підказати з електрики (і не тільки) машини. Так ось у цій статейці використовуватиму матеріали та досвід переробки span>valeronnnnnn, який все робить і мені підказує.

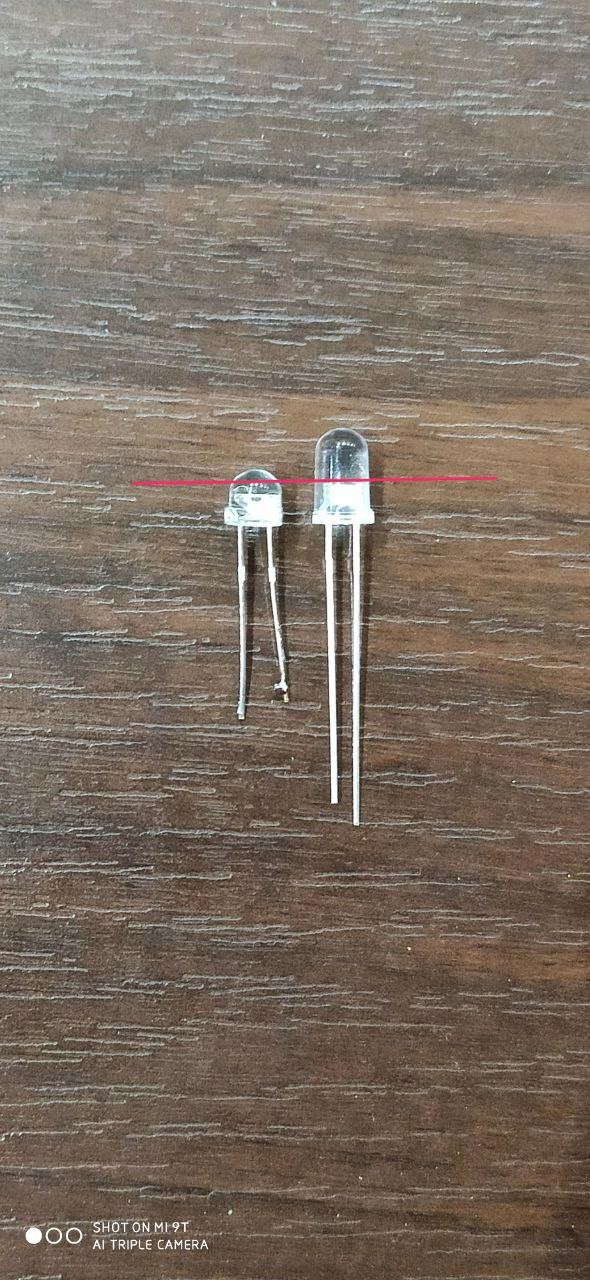

Таким чином почнемо.Для підсвічування використовувалися білі укорочені діоди на 3, 2 В і 20 мА в кількості 3 шт.

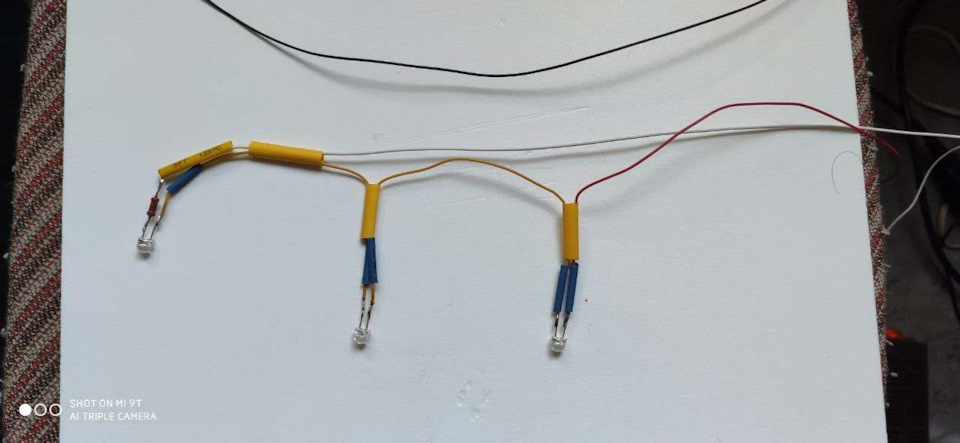

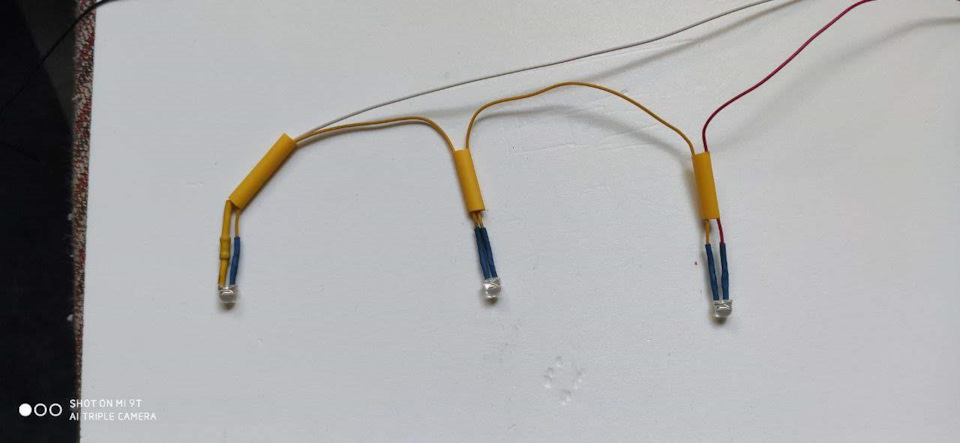

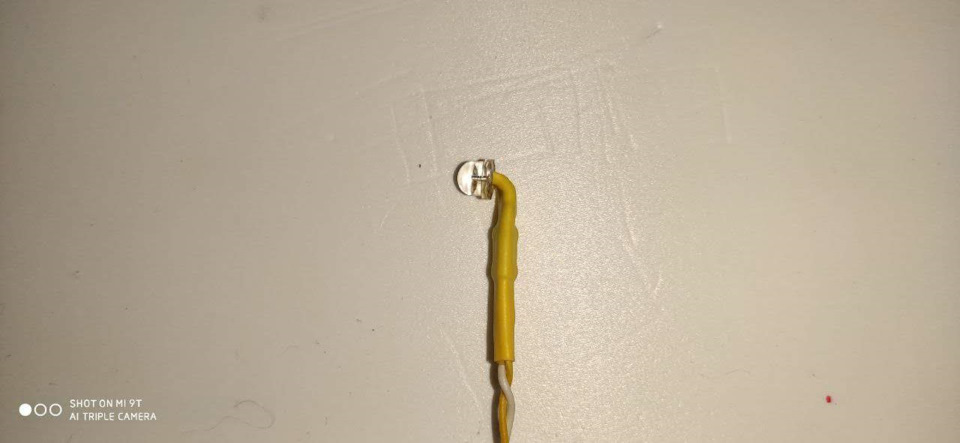

Паяємо діоди послідовно як на фотографіях нижче
Для обмеження струму підбираємо і припаюємо резистор і в моєму випадку він на 100 Ом.

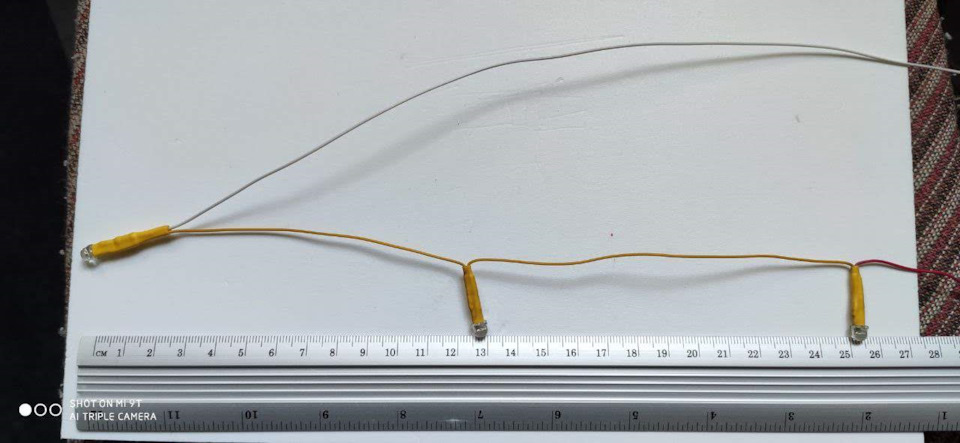

Загальна довжина дроту від першого діода до кінця десь 80 - 100 см. Далі знімаємо бардачок робимо розмітку в машині під діоди і свердлимо отвори. Для того щоб підсвічування вимикалося, я купив геркон і припаяв його послідовно в ланцюг діодів Постійно замкнутий геркон
p>
Для того щоб геркон спрацьовував я розклеїв бардачок встановив магніт в тому місці де при закритті бардачка він буде впливати на геркон і назад заклеїв бардачок. Відразу скажу що т.К. Я розібрав бардачок, то попутно було прийнято рішення обклеїти його зсередини автомобільним оксамитом на клейкій основі. Але це вже жир який можна і не робити, але мені захотілося і я реалізував. Тепер основне за джерелом харчування. В принципі все просто (як мені здається).
Знімаємо пластикові накладки з порога та передньої стійки пасажира і простягаємо провід до роз'єму підключення порога.
Рознімання підсвічування порога.
У цього роз'єму підключаємося плюсовим проводом до зелено-жовтого проводу (скручуванням або паянням).
Мінусовий провід чіпляємо до коричневого, що йде від корпусу.
