Переклейка підкладок

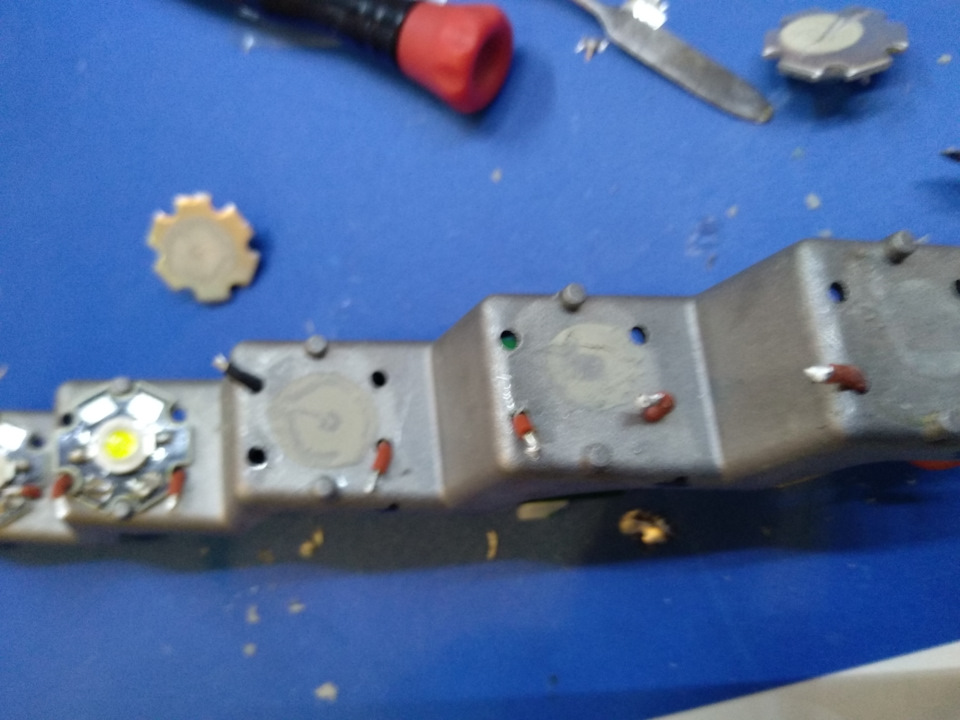

Було…

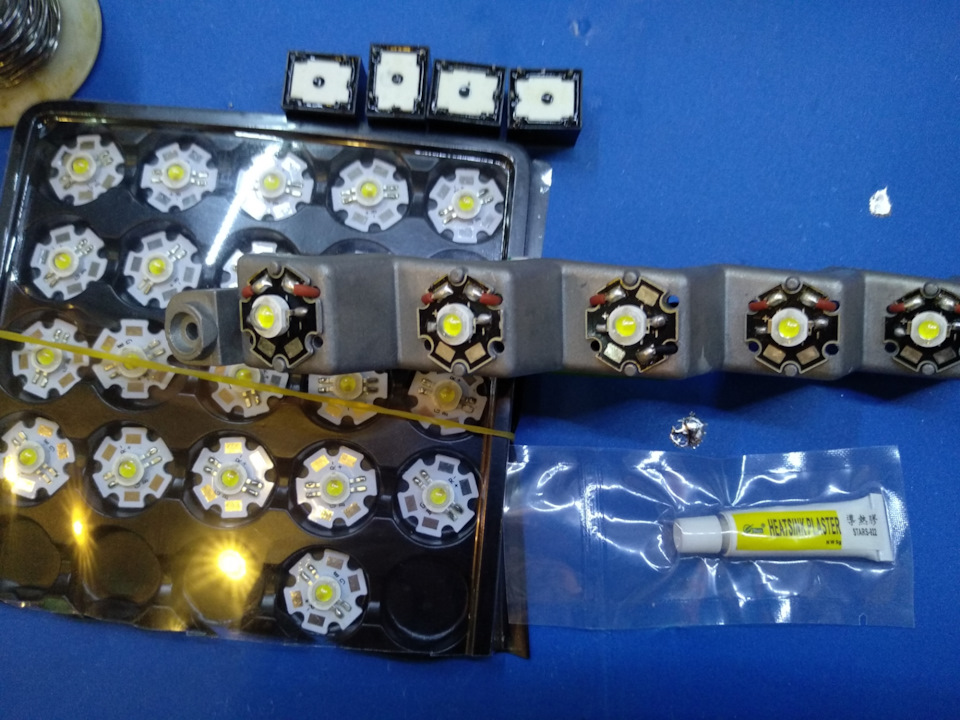

Стало

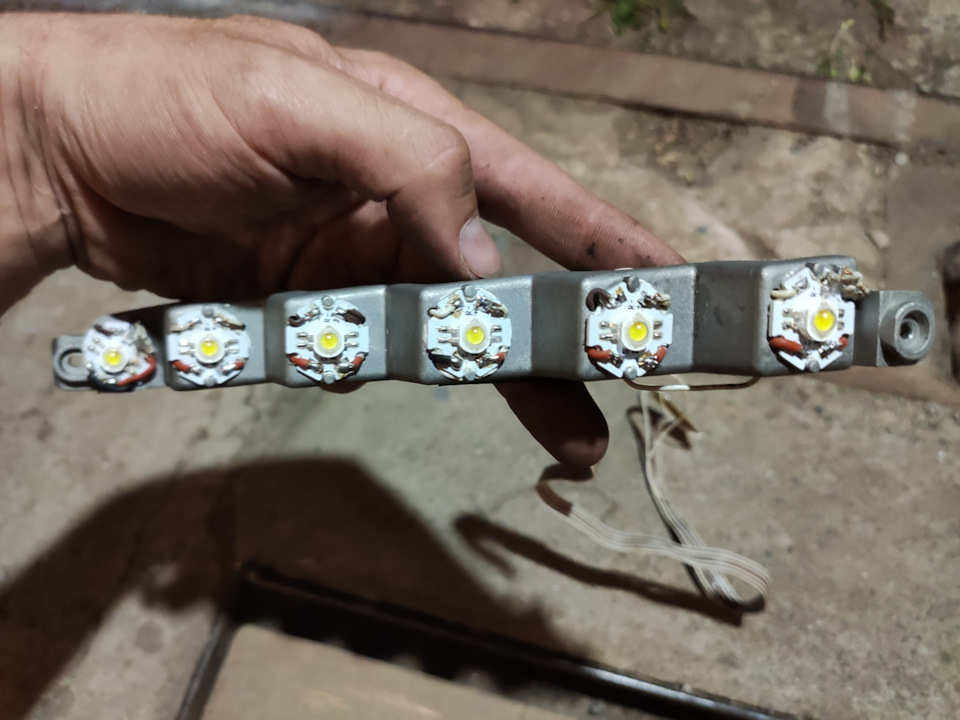

Зібрано, склеєно, спаяно

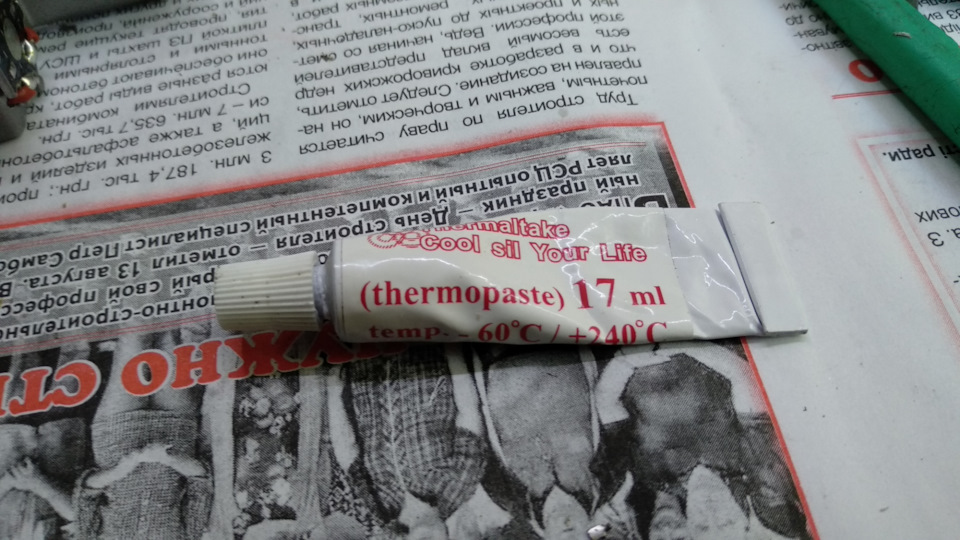

Теплопровідний клей

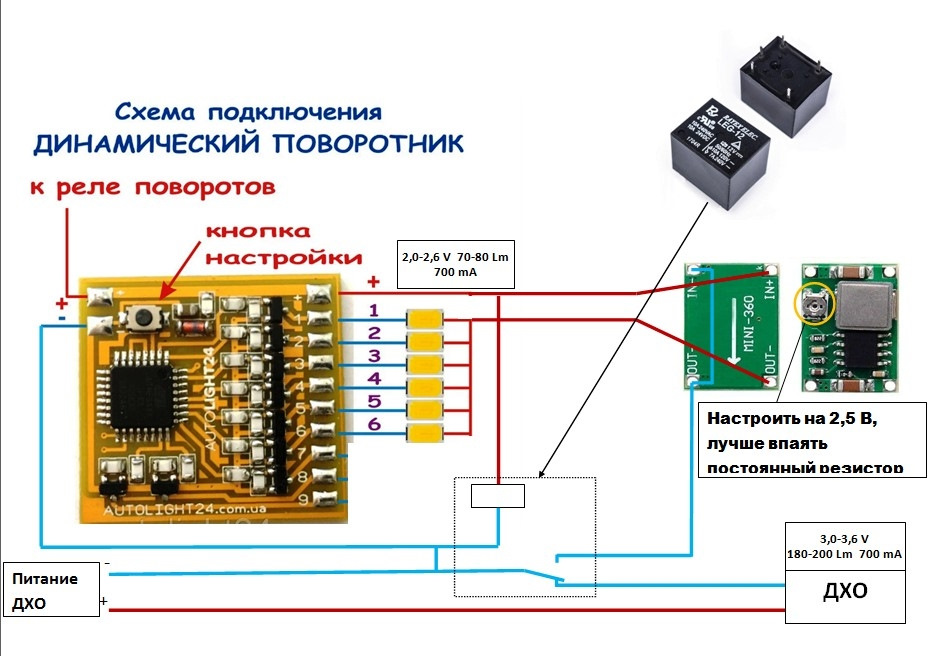

Схема розв'язки дхо та поворотів
Давно виношував ідею, і ось результати…
відео за посиланням,
drive.google.com/file/d/1…U_92P3M/view? usp=drivesdk
Додав на Ютуб
Режим роботи дхо та повороту
/>
Плати замовляв готові 500 грн
Світлодіоди 232, 88 грн.
a.aliexpress.com/_B0zWNA
Реле випаяв зі старого блоку склопідйомника
Dc-dc перетворювач на 1.5 А — 20 грн використав замість 6резисторів для кожного світлодіода,
припаяв до реле, реле приклеїв на корпус ДХО суперклей і сода
Плату зробив на шлейфі, щоб можна було дістати відкривши заглушкуфари.
Розрив мінуса ДХО зробив на виході плати з резисторами насвітлодіоди (роз'єм дхо і проводу не різав)
Втручання в проводку фари мінімальне (припаяв один провід до +клеми повороту на лампі, впринципі зручно)
Заміна, як і багато разів розписано на драйві — ремонт дхо
Коментарі20
А схему де брали?
Написав, як програму
Ви мене не зрозуміли, монтажна схема цікавить.
Простіше зробити все в одній коробочці, наприклад з під літій іон АКБ, 7 проводів нажовті світлодіоди, 2 проводи на розрив мінуса дхо, 1 на + повороту, разом чорний ящик з якого виходить 10 провідників
Відео не відтворюється
drive.google.com/file/d/1…U_92P3M/view?usp=drivesdkА скачується?На Ютуб не вдається завантажити
Так і не відтворюється, і не скачується
А перехід на ДХО? Тема не розкрита.
Як не розкрито?) дхо вбудоване стандартно, коли дхо увімкнено, перемигується з поворотом за рахунок реле…схему затримки або реле часу не ставив
режим роботи дхо заводський, нічого не змінювалося
По пунктах 1 ДХО світить, 2 Увімкнув поворот, 3 Вимкнув поворот. Треба у відео показати. Так то поворот заліковий.
Ну якби я тюнінг робив то так, а так дана доробка тільки для Тігго фл або тих машин дхо яких складається з таких світлодіодів ... Дхо світить (тільки при вимк. ...при ближньому, туманках, ручнику просто поворот
drive.google.com/foldervi…EVTJny0lKhmu9ZWME4d06NmPOТам три відео
Як уже говорив поворот заліковий, а переміг - як то не серйозно. Реле підібрати з високим сопр. конденсатор паралельно котушці реле, мінусом до мінусу ланцюга живлення котушки, дадуть вам необхідну затримку.
Та можна було і електронну схему спаяти, але це б ще на пів року затягнулося ... хотів плату для повороту з управлінням для дхо купити але не було ... поки так а потім видно буде
Я бачу ви розумієте про що кажете, чи не ускладнить вас повну схему такої дороботки викласти?
Готово
Дякую. Залишилося з'ясувати де взяти схему жовтої плати. Або де її взяти.
торгові відносини з Україною не скасовували? посилання на сайт на платі. Автор писав про це. І схема жовтої плати вам нічого не дасть. Є термін hex. Це власне код, програма. Його ніхто вам не віддасть. Я теж можу зробити.Та де я можу підігнати таймін...
Тепер зрозумів. Я подумав, що автор за тією адресою друковану плату замовляв.
