На правах, що прийняв естафету :)
Олександру VerterS привіт і слова величезної подяки за данурозробку. Все настільки ідеально підігнано за габаритом змаксимальним використанням корисного простору і продумано залогікою роботи схеми, що нічим не відрізняється від будь-якоїзапчастини замовленої за каталожним номером :)
Функціонал досить докладно описаний у Олександра, а ось парумоментів по установці хотів би підкреслити.

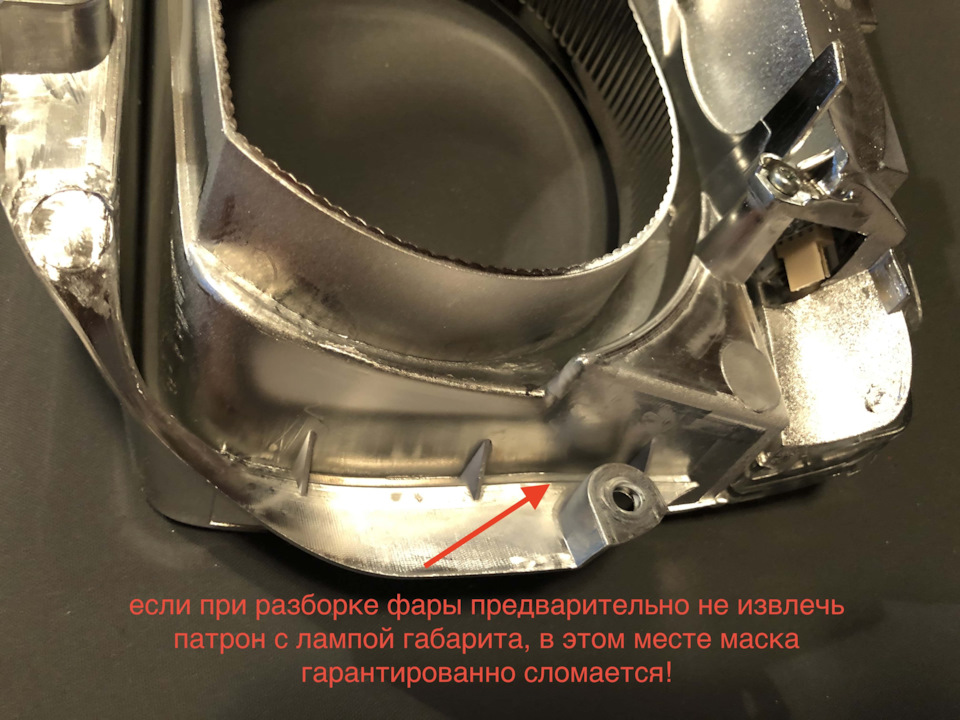

Розбірка фари:не бачив що б десь акцентували увагу (або я не надавцьому значення) Важливо! Перед розбиранням фари витягти патрон злампою габариту з корпусу фари. Дихлоретан не бере.
Фара розбирається в напрямку від габариту до поворотника, прикімнатній температурі феном не грел.Штатний герметик видаляєтьсятеж без особливих проблем.

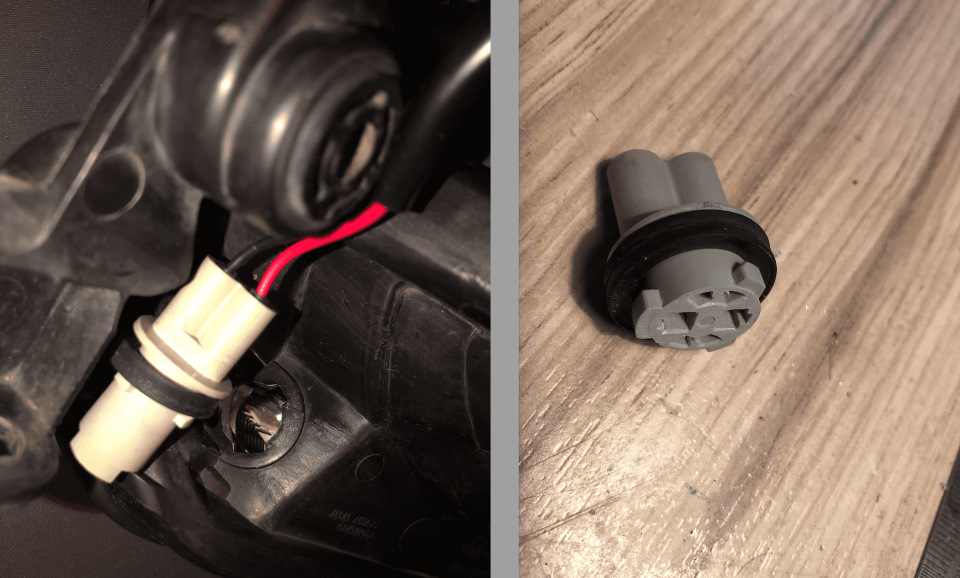

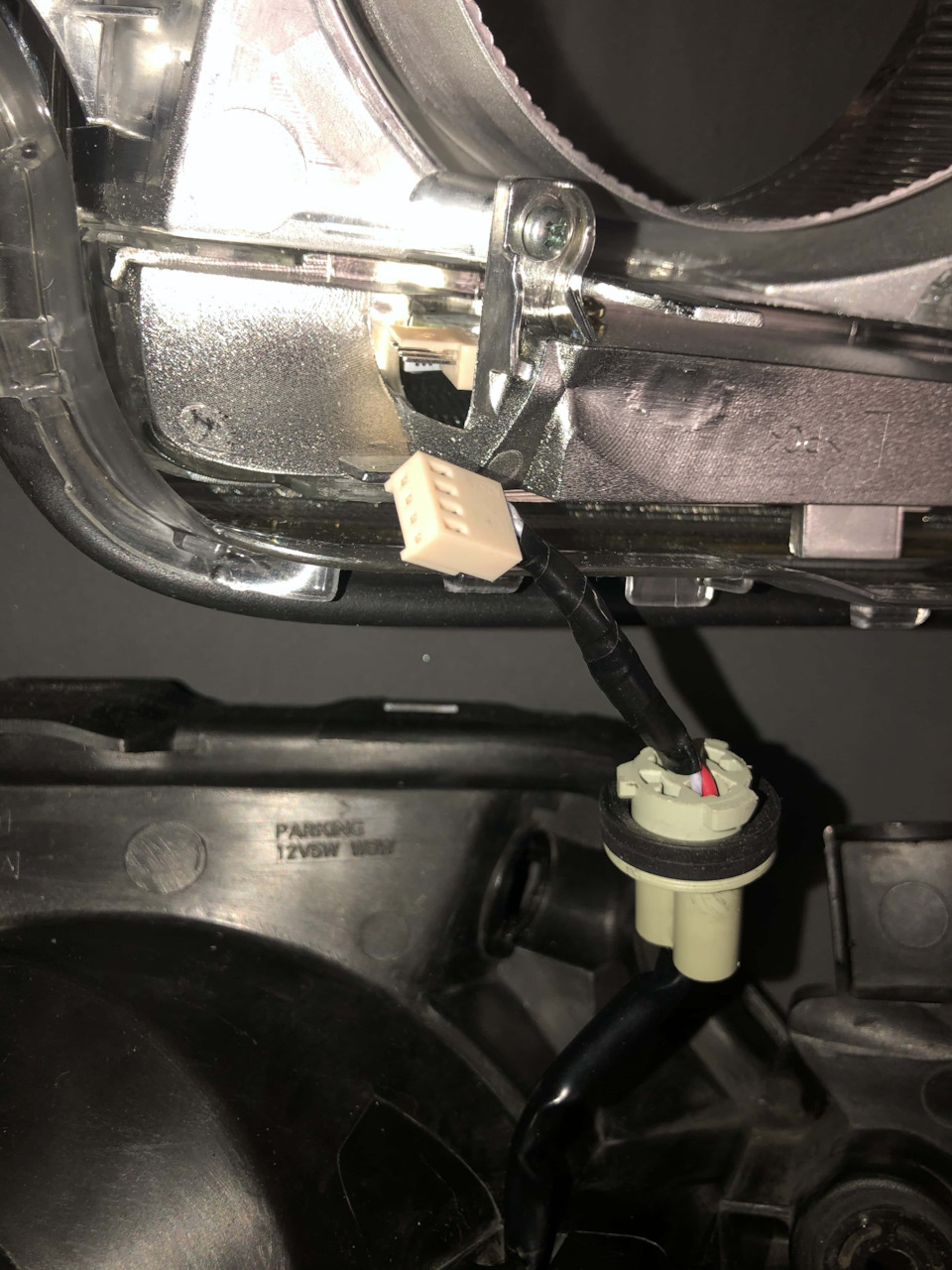

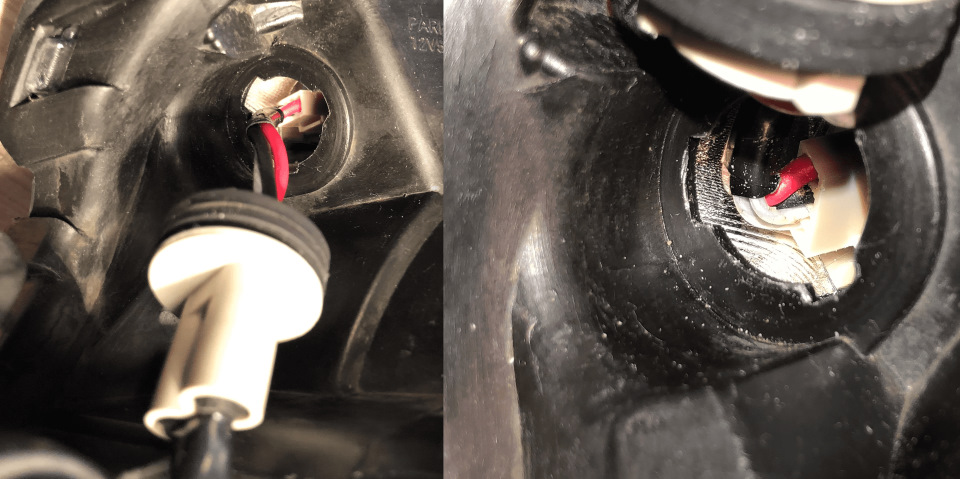

Та "каша" вздовж шва, утворена з бруду і герметика і схожа нагудрон, повільно але впевнено відмивається бензином або гасом дозаводського стану. Я запитав через патрон лампи габариту, з деякоюйого доробкою, проводом мгтф діаметр ізоляції 1.5мм. Патрон лампигабариту довелося трохи вкоротити. Так як місця там впритул, варіантів власне два:або обрізати патрон)), або паяти дроти прямона плату і роз'єм або скручування робити навісу. "-" і " +"використовував штатне проведення габариту. Далі потрібно прокинутидва дроти до ближнього світла і до поворотника (загалом приблизно1.5 м дроту на одну фару)
колодка підключення фари з ксеноном (червоні-плюс, чорні-мінус)

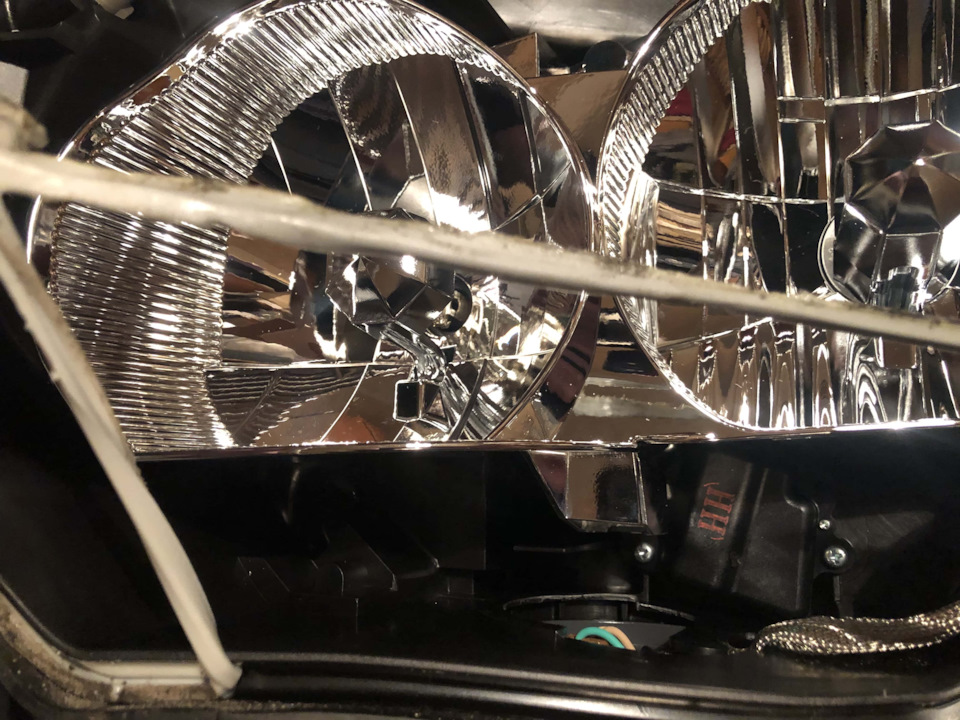

патрон лампи покажчика повороту Установка плати ДХО-покажчикаповороту. Власне два варіанти:Перший - закріпити гвинтами. Незручно розмічати та свердлити отвори, т.К. Заважає верхня полицявідбивача. У будь-якому випадку, нижню частину плати необхідноізолювати від металізованого шару відбивача.
Другий — закріпити двостороннім скотчем і однією дією вирішитипитання із кріпленням та ізоляцією.
<
Фара збирається у зворотній послідовності, скло заводимо відповоротника до габариту. При складанні використовувавбутил-каучуковий шнур діаметром 8мм, на одну фару необхідноприблизно 1.1м у зібраному вигляді перед встановленням
На цьому начебто все, якщо щось упустив — питайте.
PS
Є деяка кількість готових плат.Якщо є бажаючі придбати — пишіть наличку.
