Запобіжники Chery Amulet.

Дії у надзвичайних ситуаціях Chery Amulet. Запобіжники Chery AmuletЗапобіжники
На автомобілі встановлено п'ять блоків реле та запобіжників:усалоні ліворуч у приладовій панелі, біля акумуляторної батареї (силові запобіжники ), на бризковиках двигуна і зліва під коробомповітропритоку (біля блоку управління двигуном). Блок реле тазапобіжників на правому бризковику двигуна

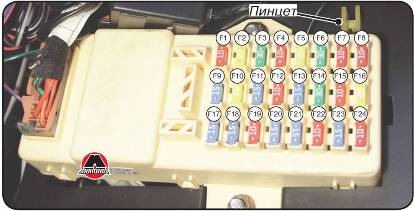

Блок реле та запобіжників у салоні
Блок реле та запобіжників на правому бризковику двигуна (блок релета запобіжників фар та кондиціонера).
Блок реле та запобіжників на лівому бризковику двигуна (блок релета запобіжників електровентиляторів системи охолодження)
Блок реле та запобіжників біля акумуляторної батареї (блок силовихзапобіжників)
(блок реле та запобіжників фар та кондиціонера). 2. Блок реле тазапобіжників на лівому бризковику двигуна (блок реле тазапобіжників електровентиляторів системи охолодження). 3. Блок релета запобіжників біля акумуляторної батареї (блок силовихзапобіжників). 4. Блок реле та запобіжників системи упорскуванняпалива.

При відмові будь-якого пристрою або приладу, що входить до складуелектричного обладнання вашого автомобіля, необхідно перевірити, перш за все, справність запобіжників, що відмовив.електроустаткування, та був і інших запобіжників. Для цьогонеобхідно знайти запобіжник (або запобіжники), який захищає ланцюгпристрою або приладу, що відмовив. Якщо всі запобіжники справні, причину відмов у роботі необхідно шукати в самомуелектрообладнанні. Замінити запобіжники, що перегоріли, іперевірити функціонування пристроїв автомобіля, щовідмовили./>
F1/10 Підсвічування номерного знака
F2/20 Обігрів заднього скла
F3/30 Електровентилятор обігрівача
F4/10 Запасний
F5/20 Запасний
F6/30 Центральний замок, склопідйомники з електроприводом
F7/10 Підсвічування комбінації приладів
F8/20 Датчик швидкості, ліхтарі заднього ходу
F9/15 Привід люка (якщо обладнано)
F10/20 Вимикач ближнього/далекого світла
F11/15 Очищувач вітрового скла
F12/10 Запасний
F13/15 Протитуманні фари
F14/30 Термодатчик
F15/10 Вказівники поворотів
F16/20 Привід зовнішніх дзеркал заднього виду
F17/15 Муфта компресора кондиціонера повітря
F18/15 Аудіосистема, плафон освітлення салону, підсвічування ящикарукавички
F19/10 Комбінація приладів
F20/15 Запасний
F21/15 Звуковий сигнал
F22/10 Стоп-сигнали
F23/15 Прикурювач
F24/10 Аварійна сигналізація
Залежно від року випуску, на автомобілі може бути встановлений одиніз кількох блоків реле та запобіжників. Крім того, блоки реле тазапобіжників можуть відрізнятися також залежно від комплектаціїавтомобіля.

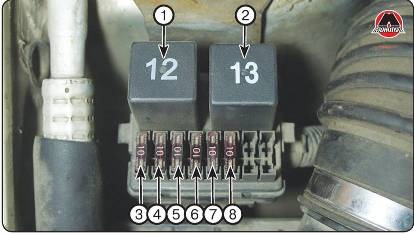

Блок реле та запобіжників на правому бризковику двигуна (блок релета запобіжників фар та кондиціонера)

Номер запобіжника (реле)/номінальний струм (а) Призначення
1 Реле фар
2 Реле кондиціонера повітря
3/10 Далекий світло (ліва фара)
4/10 Габаритне світло (ліва фара)
5/10 Ближнє світло (ліва фара)
6/10 Далеке світло ( права фара)
7/10 Габаритне світло (права фара)
8/10 Ближнє світло (права фара)
Блок реле та запобіжників на лівому бризковику двигуна (блок релета запобіжників електровентиляторів системи охолодження)
Номер запобіжника (реле)/номінальний струм (а) Призначення
1 Реле електровентилятора радіатора системи охолодження (високіобороти)
2 Реле електровентилятора радіатора системи охолодження (низькіобороти)
3/30 Електровентилятор радіатора системи охолодження (низкіобороти)
4/30 Електровентилятор радіатора системи охолодження (високіобороти)
Блок реле та запобіжників біля акумуляторної батареї (блок силовихзапобіжників)

Номер запобіжника/номінальний струм (а) Призначення
1/60 Загальне харчування
2/60 Блок керування двигуном, ABS
3/120 Стартер
Заміна запобіжників
/>
1. Повернути ключ у замку запалювання у положення LOCK (0).Переконатися в тому, що передні фари та всі інші споживачіелектроенергії вимкнені.
2. Відкрити блок запобіжників.
3.Візуально перевірити справність всіх запобіжників, якірозташовані у блоці запобіжників. Ознакою несправності запобіжникає плавка вставка, що перегоріла, яка видно крізь прозорий корпусзапобіжника. Для вилучення запобіжників використовуєтьсяспеціальний пінцет, що знаходиться в блоці запобіжників усалоні.
4. Встановити замість запобіжника, що перегорів, запасний, розрахований на таке ж або менше значення номінального струму.Можливо, у вас з собою в дорозі не виявиться запасних електричнихзапобіжників і ви не зможете продовжувати рух з несправнимелектрообладнанням. У цьому випадку рекомендуємо тимчасово замінитизапобіжник, що перегорів, справним, взявши його з іншого гніздаблоку запобіжників. Для заміни слід використовувати запобіжник, розрахований на таку ж меншу величину номінального струму. Взятизапобіжник ланцюга аудіосистеми, прикурювача або будь-якого іншогоелектричного приладу, без якого можна обійтися деякий час. Можевідразу ж перегоріти. Це не є ознакою несправностіелектроустаткування автомобіля. За першої можливості слідвстановити новий запобіжник з необхідним номіналом сили струму.збільшує ймовірність виходу з експлуатації електрообладнанняавтомобіля через перевантаження. Тому за відсутності потрібногозапасного запобіжника слід встановлювати запобіжник з меншимзначенням номінального струму, порівняно із замінним. Але такожможе стати причиною займання електропроводки.
5. Якщо запасний запобіжник з необхідним значенням номінальногоструму швидко перегорів, це свідчить про наявність серйозноїнесправності в електрообладнанні автомобіля. У цьому випадку слідзалишити перегорілий запобіжник у гнізді та звернутися на сервіснустанцію для перевірки та ремонту електрообладнання автомобіля.
Блок реле та запобіжників системи упорскування палива
Для заміни реле або запобіжника в блоці, крім описаних вище дій, необхідно витягти блок з-під коробки притоку повітря, відвернувшигайку кріплення кронштейна.
