S412A Навантажувальна підлога висувна

S412A Навантажувальна підлога висувна - цікава опція, але ранішемені вона здавалася марною. До того ж, величезні зазори з боків міжпідлогою і бічними обшивками виглядали не дуже красиво. Але з осенідо весни, кожного разу дістаючи пакети з супермаркету, абозавантажуючи/розвантажуючи будь-який багаж, я постійно витираводягом брудний борт Сумки через борт діставати не зручно, але якщойого відкрити, то за сумками потрібно тягтися і піднімати їх навитягнутих руках - аж спину зводить ... Старість - не радість ))При цьому бруднишся так само.І ось таким чином, я дійшов висновку, що за наявності заднього борту, висувна підлога просто необхідний! Іпочав його неспішно шукати. Незважаючи на те, що зовні мені вінвсе-таки не дуже подобається…

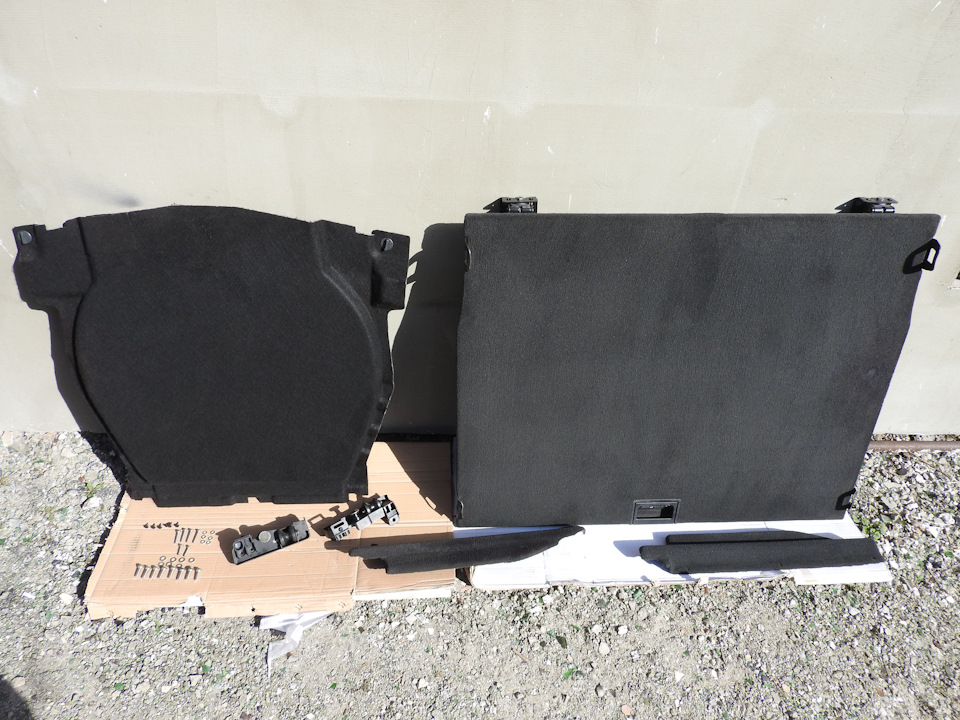

Кілька тижнів моніторингу ОЛХ і підлогу знайдено, за нормальноюціною, і продавець навіть доставив мені його додому! не вистачаєпереднього облицювання поперечки багажника (51477037682) тазаглушок замість передніх вушок для багажу (51477010113). Обшивкуспробую знайти на розбираннях, а заглушки хотів замовити нові.Дивлюся їхню ціну, і офігеваю! 240 Євро! Їх дві - у сумі майжеповна вартість нової статі) Сподіваюся, що це чергова помилка вЄТК, але треба буде дізнатися.)) Ще в комплекті має бути кришказапасного колеса. Вона випадково знайшлася тут у ОлегаDreamBim. Йому вона не підійшла, і він люб'язноподарував її мені, за що йому спасибі) Все це було помито/почищеноі приготовлено для встановлення:висувна підлога в зборі знаправляючими, ліва та права обшивки, два ролики з завзятимипластинами та кріплення.
>

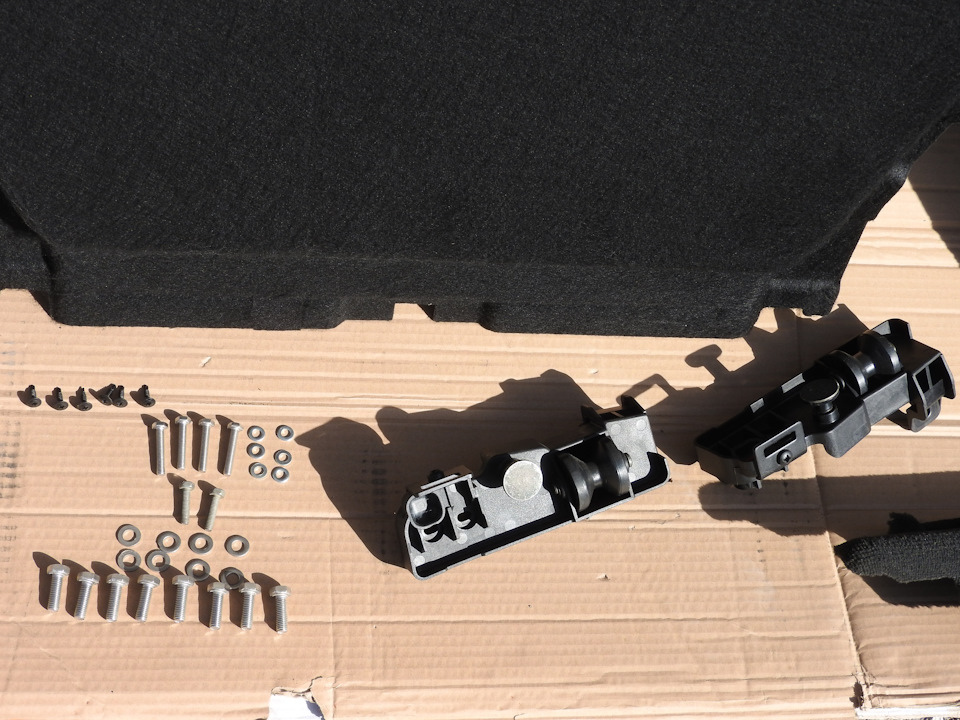

Штатного кріплення не було, тому поставив новий. По заводу болтийдуть під внутрішній 6-гранник, але я ставив аналогічні зарозміром, звичайні болти з нержавіючої сталі.
Саморіз 4х14 - 6шт.
Болт М6х35 - 4шт.
Болт М6х20 - 2шт.
Шайба 6мм - 6шт.
Болт М8х20 - 8шт.
Шайба 8мм - 8шт.

Установка зовсім не складна і займає півгодини неспішної роботи зрегулюваннями.

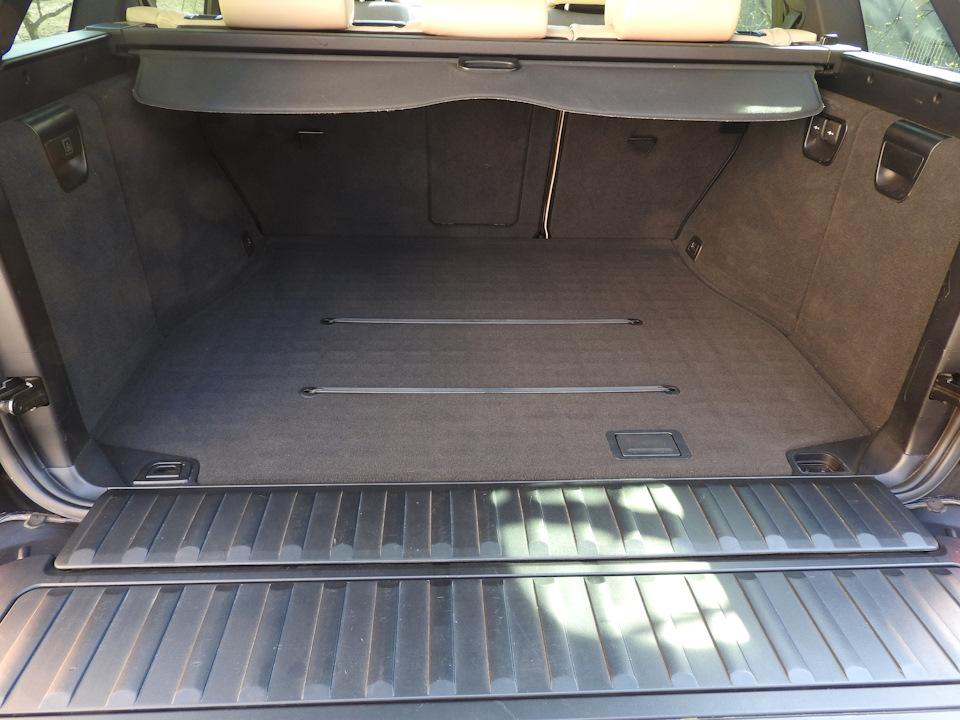

Але почнемо з самого початку — фото звичайної статі дляпорівняння.
>

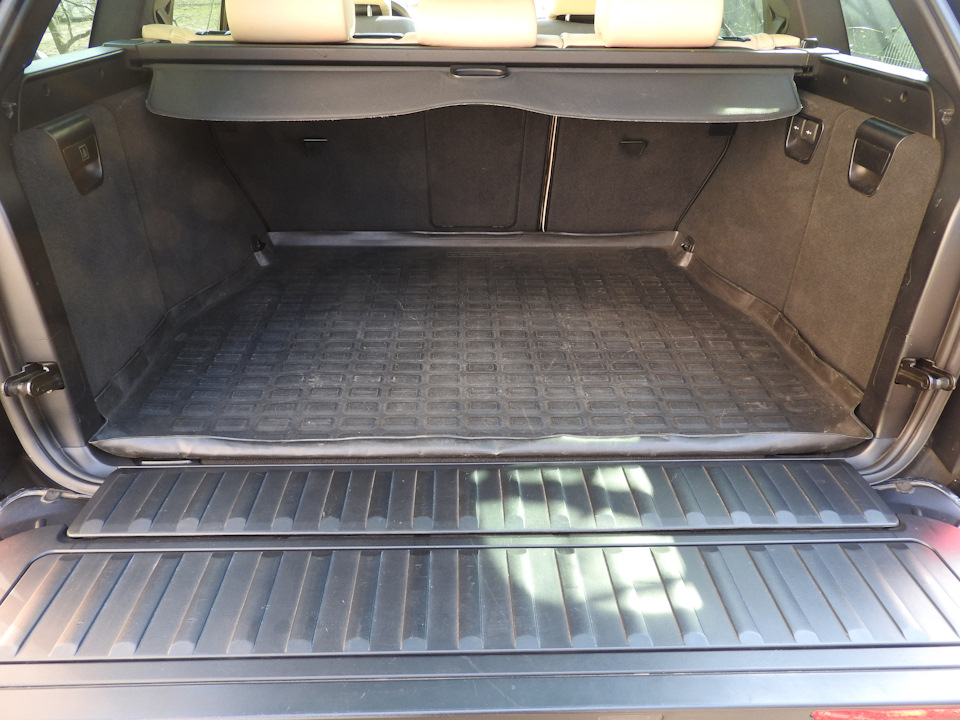

Оригінальний килимок 51 47 0 002 726 не підходить для висувноїпідлоги — по задній частині він широкий і заважає висувати підлогу.килимок для висувної підлоги, але він був доступний тільки дляринку США — 82 11 0 008 732.
У нас у магазинах його немає, але треба буде моніторити зарубіжнібарахолки. Або подружжя підбирати за розміром.
.
Отже, приступаємо до зміни підлоги — у хорошому сенсі)))

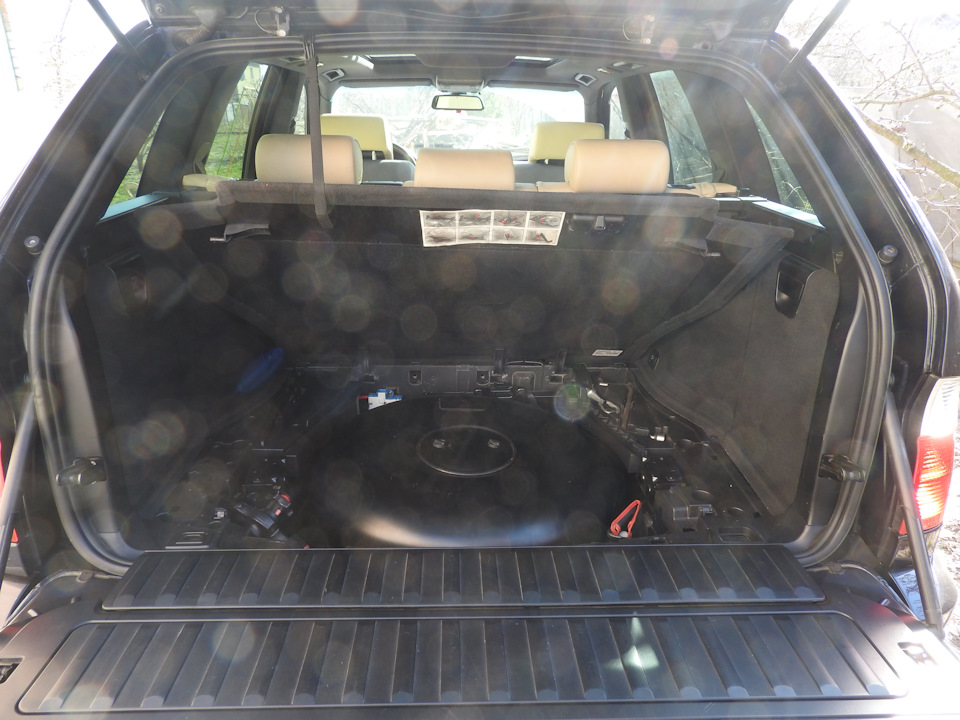

Піднімаємо і витягуємо звичайну підлогу
самій вусі і відкручуємо їх. На місце вушок встановлюємо роликивисувної підлоги. Закручуємо по два болти з шайбами ​​М6х35 намісце кріплення вушок, і по одному болту М6х20 з боку багажниканавпроти роликів. Відразу не затягуємо, їх потрібно буде щерегулювати. Знаходимо в пластиці по три отвори з кожного боку длясаморізів 4х14, і прикручуємо ними ліве та правеоблицювання.

Напрямні висувної підлоги кріпляться до металевих кронштейнів тапоперечної балки багажника.

На балці отвори закриті шумоізоляцією з прорізом.<

Закручуємо по 4 болти з шайбами ​​М8х20 з кожного боку, і по суті, висувна підлога встановлена.
Пробуємо його рухати, регулюємо положення напрямних та роликів длявільного переміщення, після чого затягуємо всі болти. Останній "штрих" - декоративна кришка запасного колеса (у моєму випадку -газового балона). Вставляємо в пази і фіксуємо двома поворотнимикліпсами. Тут є нюанс — таких кришок є два види:
1) Під повноцінне запасне колесо 51 47 7 012 244
2) Під аварійне запасне колесо ( "докатку") 51 47 7 002 803
Так ось, у ЄТК чергова неточність — в описі першої кришкизазначено, що призначена для повноцінного запасного колеса. Але тамзабули ще вказати, що вона стає ТІЛЬКИ за наявності висувноїпідлоги. Зі звичайною статтю вона не стає, і фізично не влазить —перевірив особисто! І Олег DreamBim Може цепідтвердити! ;) Та й не потрібна вона зі звичайною підлогою, томущо виконує чисто декоративну роль, закриваючи запаску при висунутійпідлозі. Декоративна функція присутня - "докатка" закрита. Цякришка стає під будь-яку підлогу, але ТІЛЬКИ за наявності "докатки". Якось так…
.
Прибираємо упор, опускаємо підлогу — помітна різниця по висоті —частина корисного об'єму "з'їдена", і величезні зазори з боків… ну, то таке…<

Пробуємо рухати — працює! )

Для повного феншуя не вистачає переднього облицювання балкибагажника — оч куплю! Комплектуємо штатними сітками, та багажник звисувною підлогою готовий до експлуатації! )
Тепер при завантаженні/вивантаженні багажу одяг буде чистим, іспина не хворітиме! )
UPD:Сьогодні проїхав, спец по дрібних колдобинах, через лежачіполіцейські і навіть через залізничний переїзд — висувна підлогавзагалі не стукає, не гримить. Підвищеного загального шуму в салонія теж не помітив.
UPD2:
Знайшов таки фотки в каталозі оригінальних аксесуарів по "американських" килимках для висувної підлоги — їх було всього дватипи, і обидва вже знято з виробництва.
Перший 82 11 0 304 827 — гумово-пластиковий з високими бортами таперегородками у вигляді відсіків. Вже ніде не доступний дозамовлення.
Другий 82 11 0 008 732 — звичайний килимок ворсяний без бортів, зате з вишивкою "х5" ) У деяких магазинах ще доступний дозамовлення на замовлення, але не факт, що привезуть. Та й сенсу вньому не дуже багато, особливо, враховуючи його ціну. Є ще матпротиковзання 82 12 9 413 180, який підходить на будь-яку підлогу, і доступний до замовлення, та ціна норм. Але він теж начебто негумовий і без бортиків. Загалом, якщо потрібен практичний гумовийкилимок з бортиками - потрібно підбирати за розміром від іншихмоделей, або купувати універсальний і різати його за місцем ...Після заміни акумулятора встановив назад газовий балон, і заразомзробив ТО по газу — діагностика, коригування, заміна фільтрів.
Поки рилися в електриці, переконався у наявності роз'єму підліхтарик у бардачку — тепер можна сміливо його купувати. Була думкаще одразу вивести дроти під камеру заднього виду, але вирішиввідкласти на потім — коли вже буде камера.
