Давно хотілося мати крутий шнурок, щоб самому, як офігенний гуру, читати помилки машини, запускати там різні тести і по-різному кодувати її. І ось, накопичивши незліченну кількість доларів, а саме 13 за шнурок і 15 за пересилання, я замовив найдешевший варіант. Найдешевший - бо я жадібний... Таки замовив - бо дуже хотілося. А коли хочеться, це гірше, ніж коли болить.
Диво вузькоокої інженерної думки… ELM 327. Перешерстив весь тирне, не зміг змусити його працювати. Його побачила лише одна тулза - і та написала, що більше не підтримує підроблені адаптери. Морок :) І тут мені вдалося дізнатися, що той адаптер для шини ш-bus, який я колись робив, відмінно підходить замість фабричного до-line адаптера. Той пін, який читав i-bus, читатиме k-line.
Нагадаю історію створення i-bus адаптера: 4035225266124079500/#post

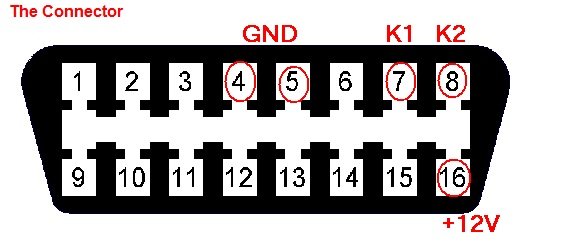

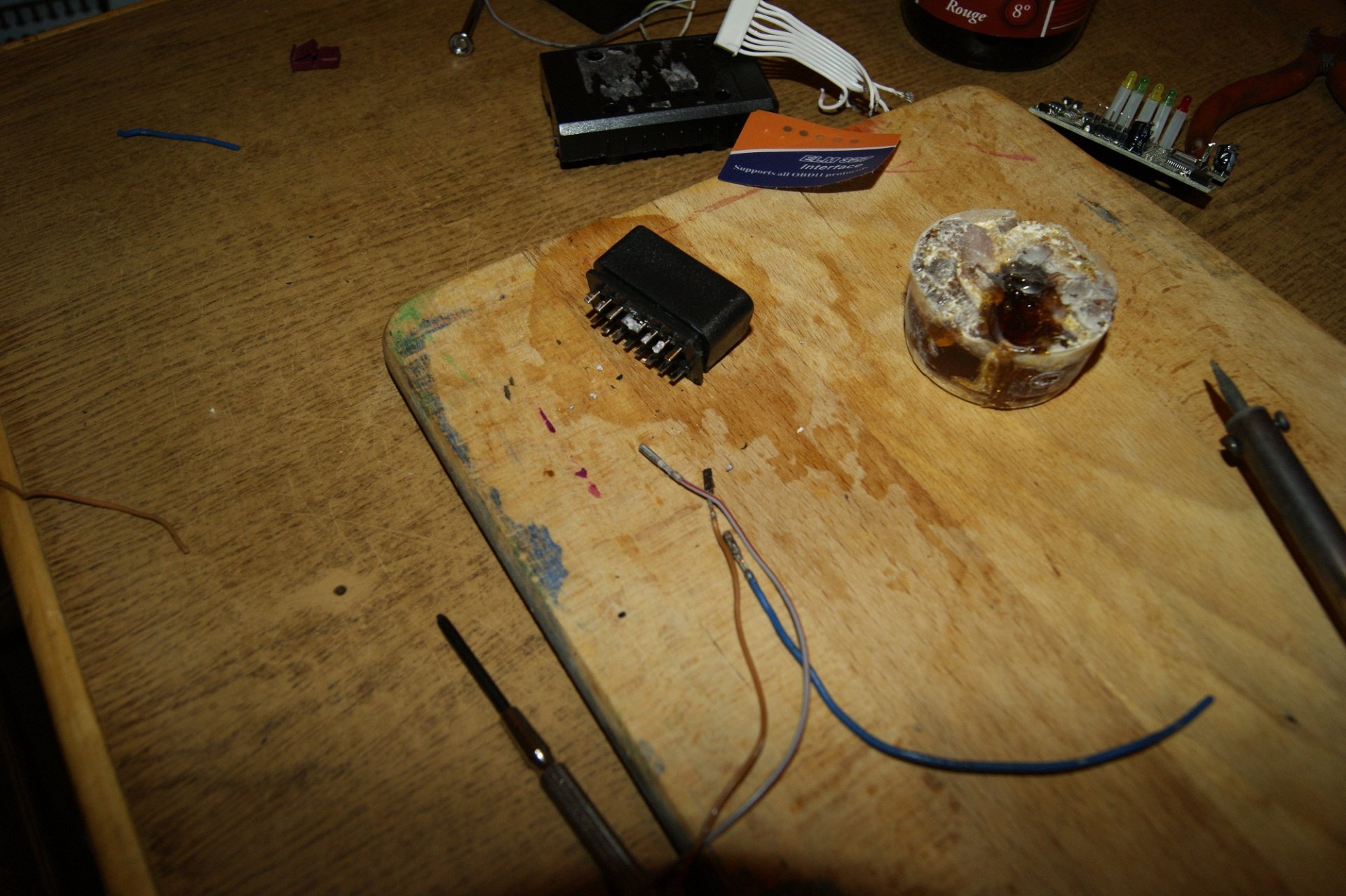

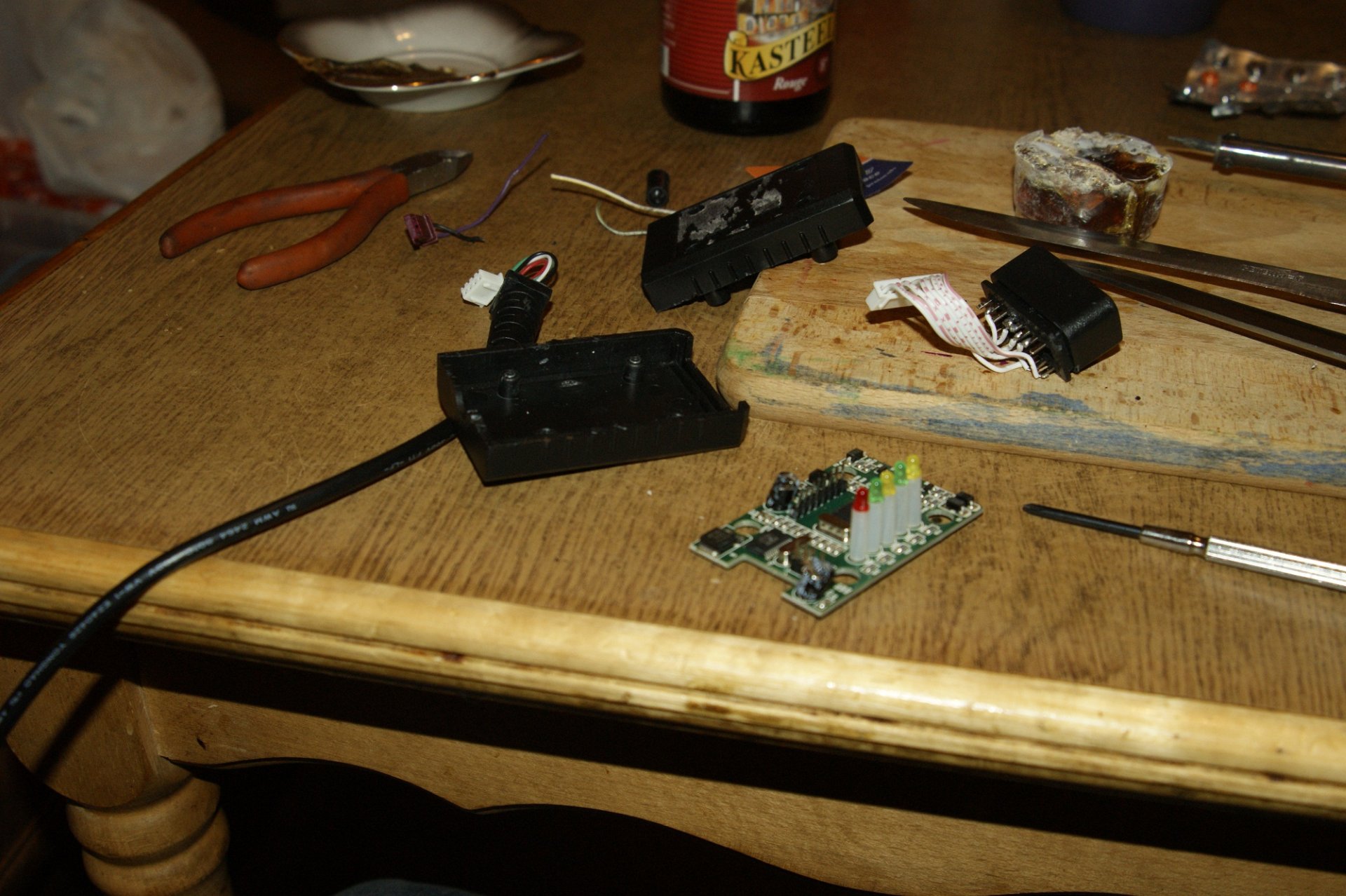

Ну ось. Прийнято рішення використовувати куплений ELM327 як корпус і роз'єм OBD. Розбираємо адаптер, підпаюємо до роз'єму дроту, розпинування роз'єму та отримуємо готове рішення. Залишилося прикрутити кришку.
Пару слів про результат. Отриману хрень встикаємо в діагностичний роз'єм на машині, а в нього встромляємо мій старий i-bus адаптер. Ура, запрацювало! INPA побачила машину, все читається, всі функції доступні. DIS поки не заробив, я ще не розібрався з емуляцією TCP/IP з'єднання не COM-порте, але, думаю, що це питання теж швидко вирішимо. Ось так-то :) Жадібним бути вигідно :)

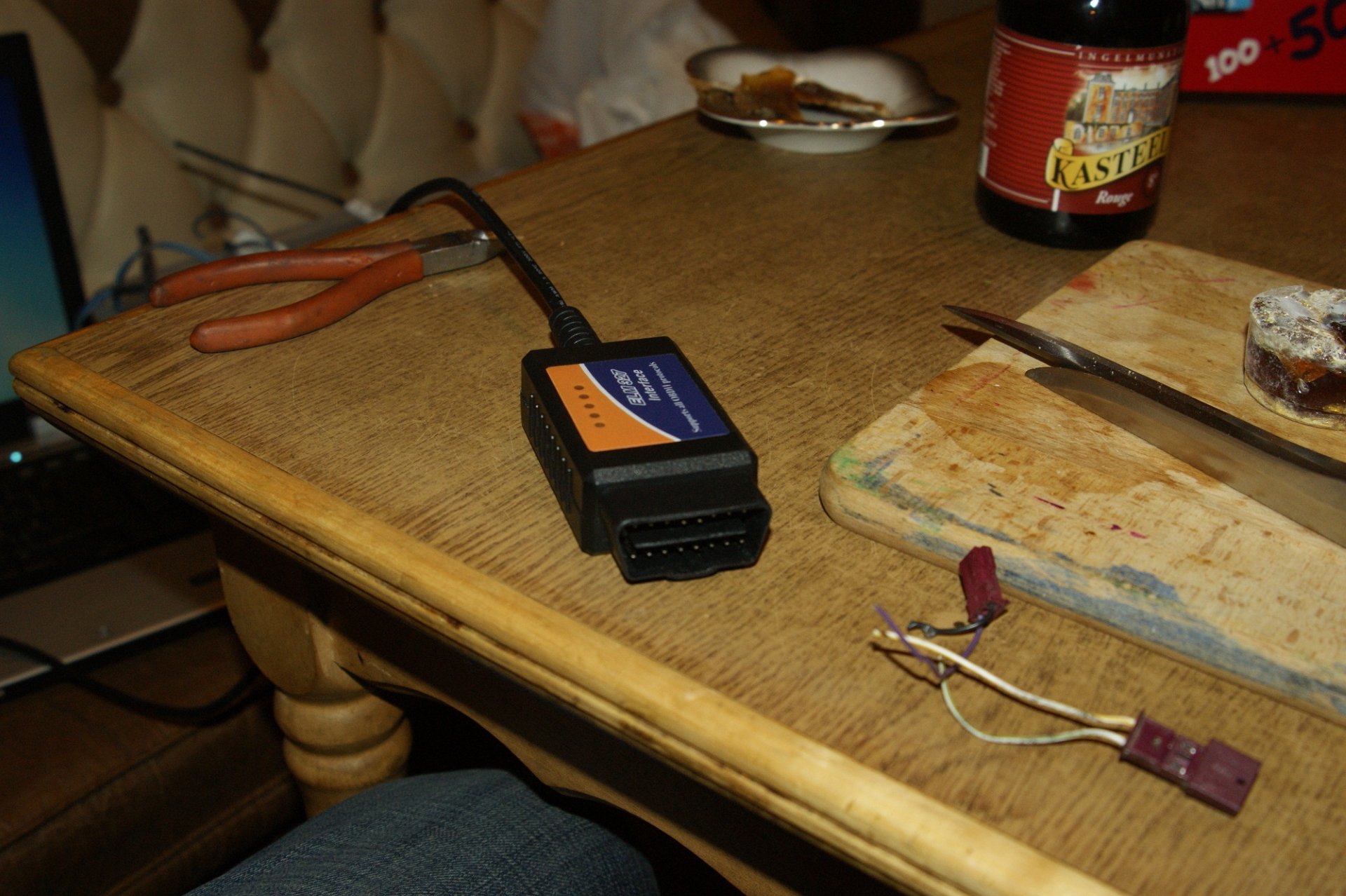

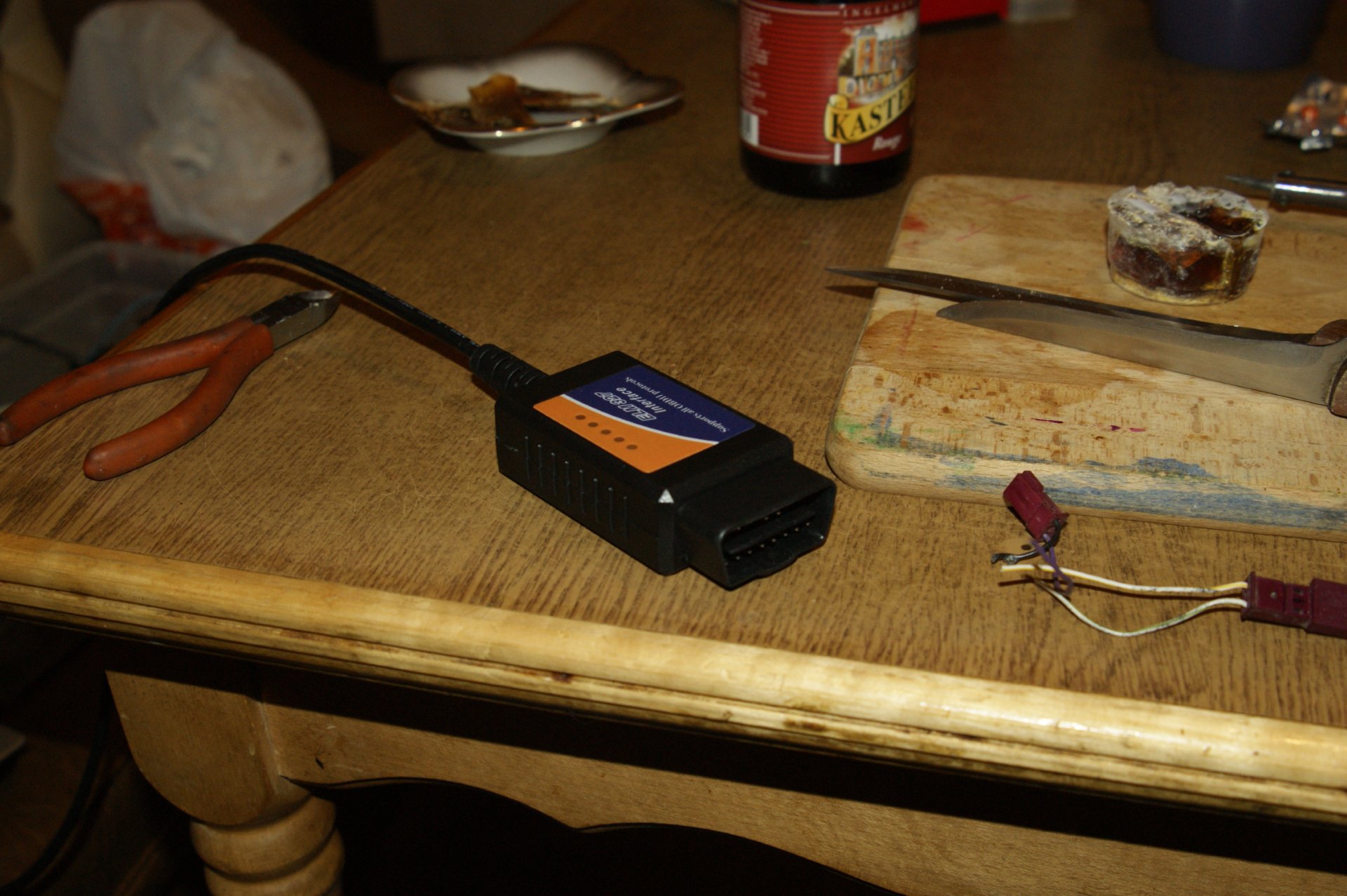

PS На перших двох фотках видно пляшку пива… повний відстій, не купуйте таке…
