Ось і до мене прийшла тиша, причому відразу в 3 динаміки, залишивсяробітником тільки правий задній.
Я як навчений досвідом відразу вирішив набрати хлопців, якіремонтують волоки ВМ54 і навіть дізнався, що ремонт коштує близько100$, але потім обіцяли "звуковий оргазм". Зняв я свій блокProfissional CD і відправив "чудо-умільцям".
Після отримання мого апарату мені віддзвонилися "чудо-умільці" ісказали, що в блоці немає місця для встановлення нового підсилювачаі відповідно такі агрегати ремонту не підлягають.
Ось тут мене взяв здоровий інтерес (як це не підлягають? )промоніторив багато форумів Слава Богу переробляли цей блок багатохто і дякую всім, хто ділився своїм досвідом.

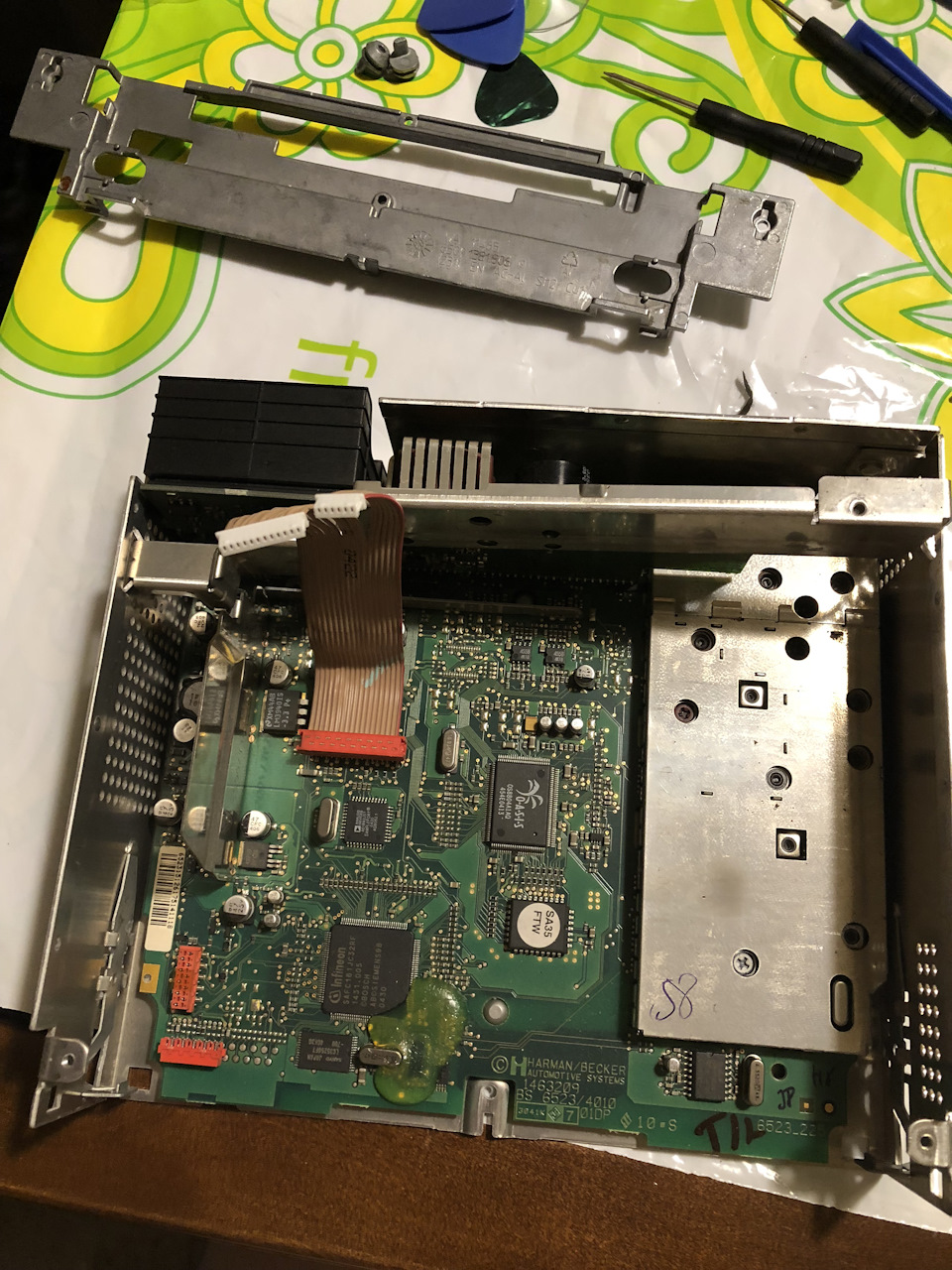

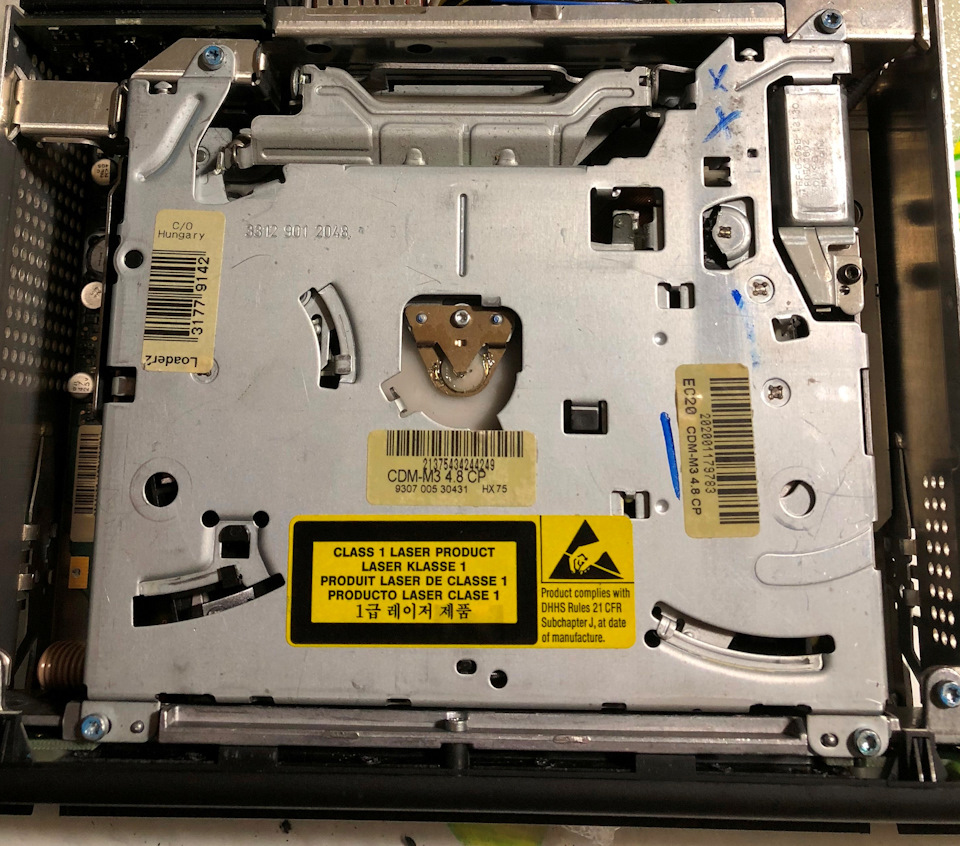

З паяльником дружу давно і трохи вмію читати схеми, тому зібрався здухом і часом. Мною був куплений підсилювач на базі TDA7560 той же "майстер-кіт" але злегка з коригованою схемою. Виймання блоку сдприводу і передньої панелі. Розбирається блок дуже просто, правдадовелося докупити викрутку для гвинтів, вони там своєрідні (хочаплоскій теж відкрутити виходило) витягнув друковану плату ідістався підсилювачів.
Підсилювачі до демонтажу

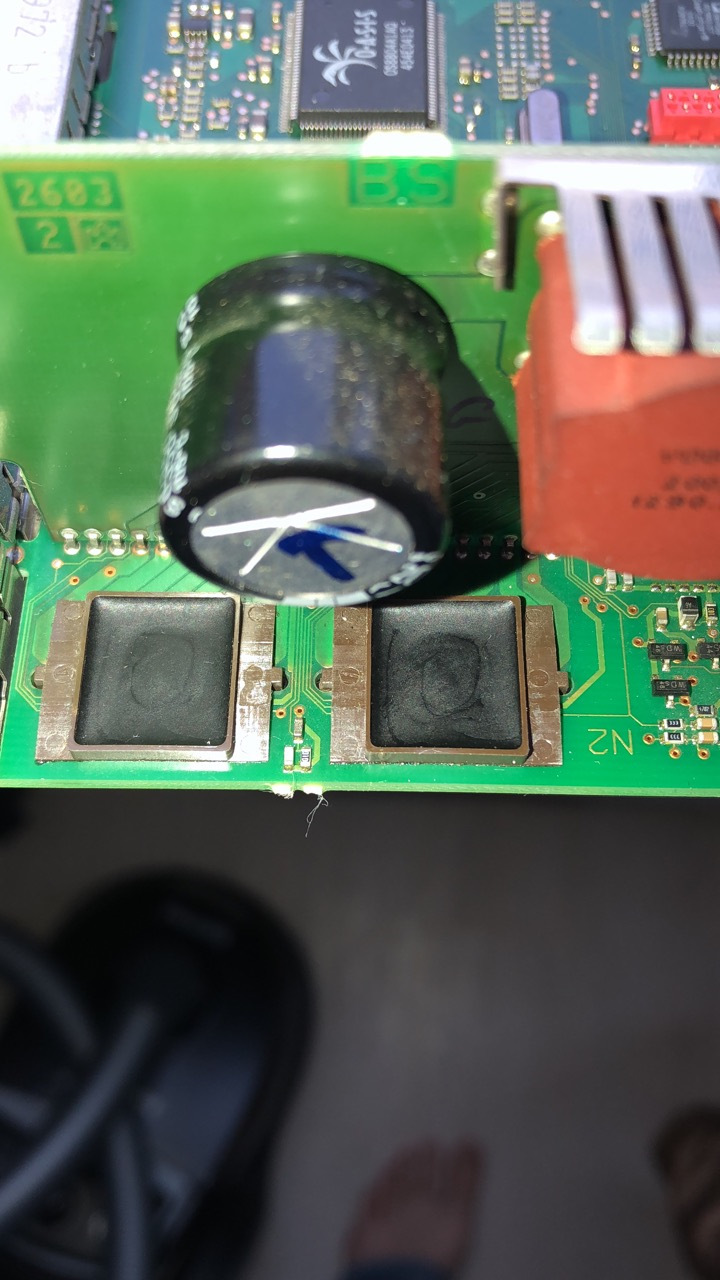

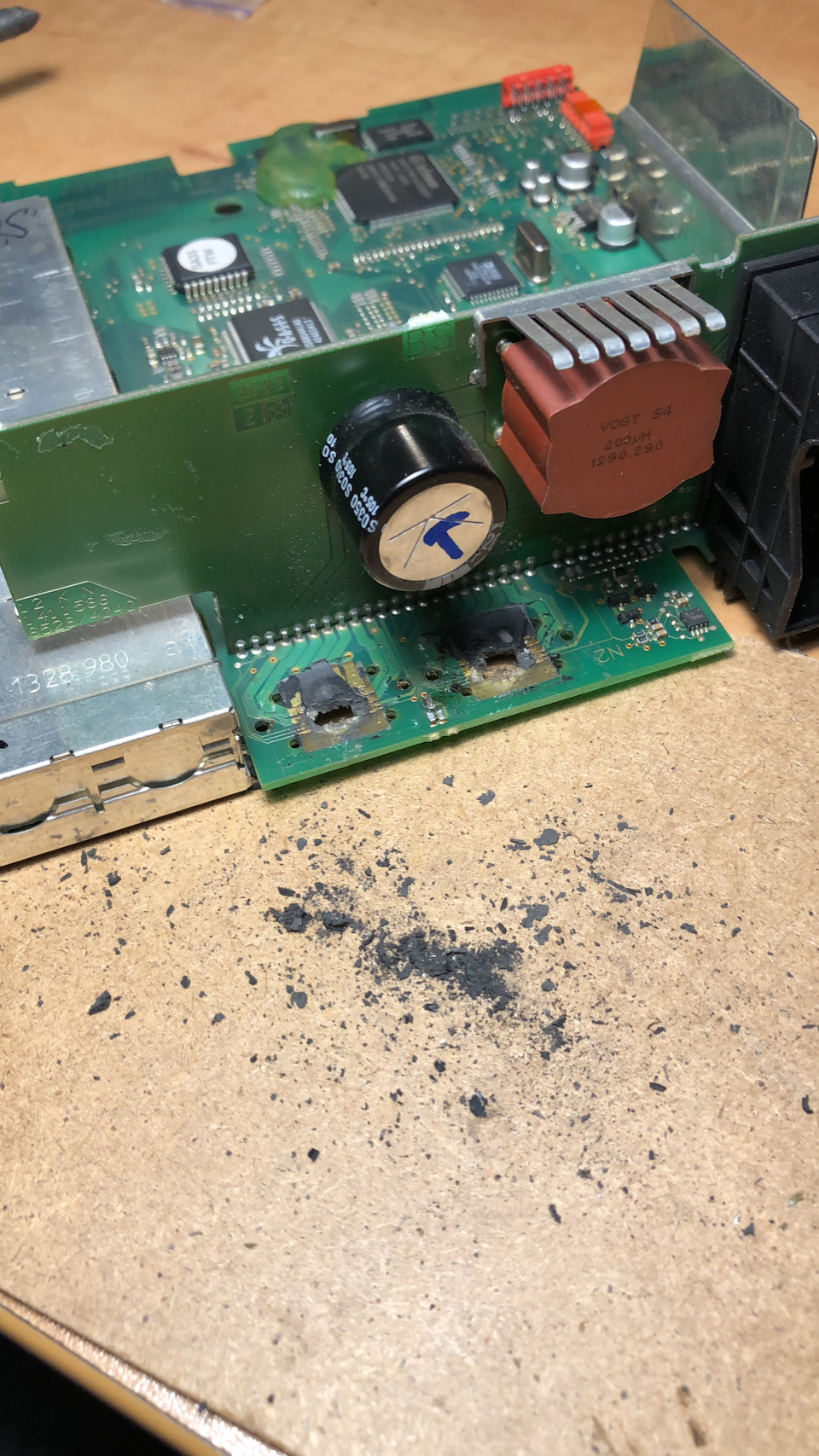

За порадами виплавив самі "камені" за допомогою паяльника, арешту дуже просто відколупав звичайним канцелярським ножем. Дужеважливо тільки потрапити в стик між платою і компаундом (абопластмасою склад дивний) Витяг штатних підсилювачів Основнимкритерієм для мене було оптимізувати місце для розміщенняпідсилювача і дуже хотілося якнайменше "колгоспу".
Друкована плата нового підсилювача звичайно ж за розмірами увузький простір не входила, тому її довелося розпиляти в самомупрямому сенсі.

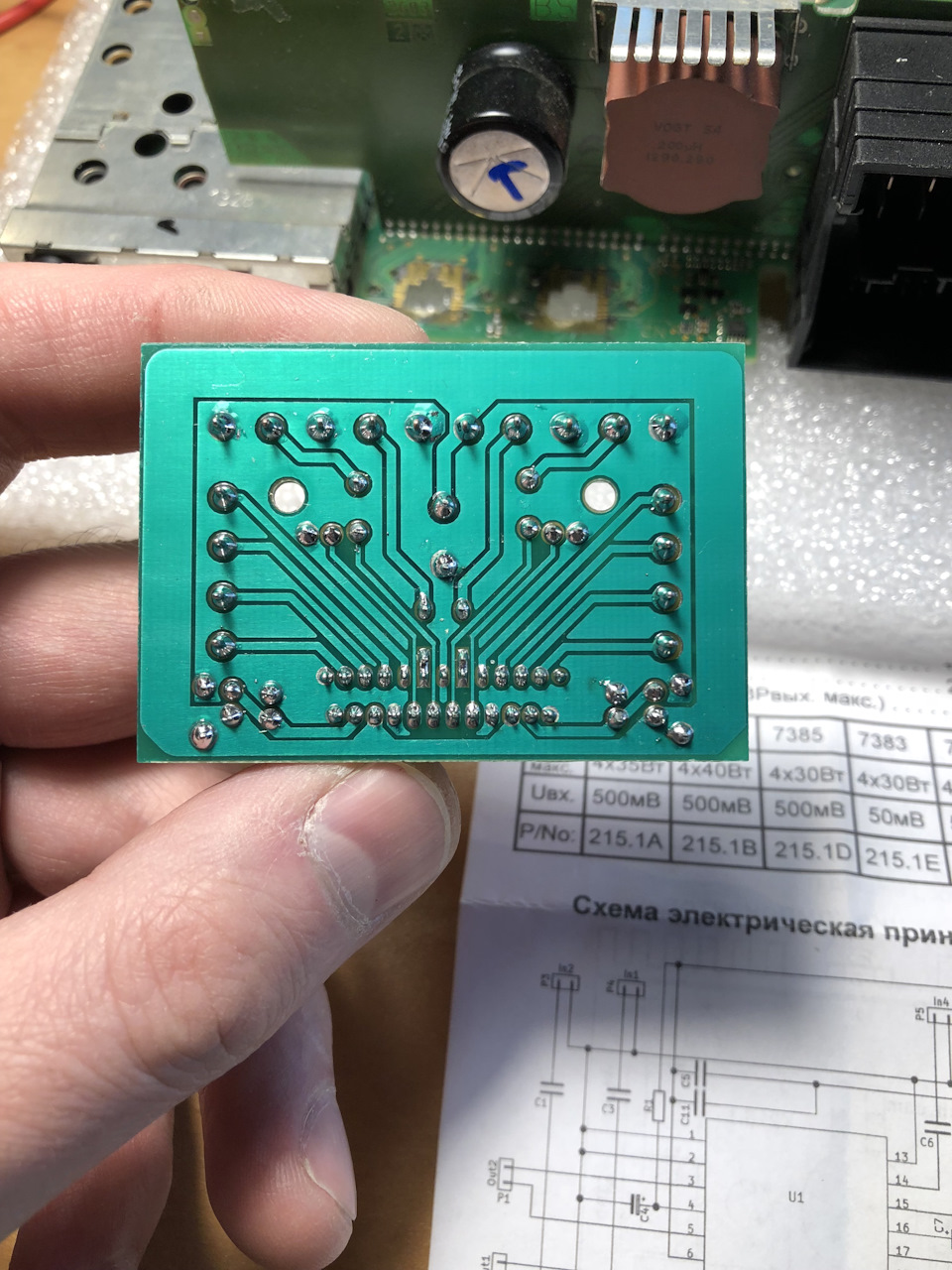

Плата підсилювача замість BM54
Той самий підсилювач вид з іншого боку
Маркування мікросхеми
Лінія розрізу для установки
Після розпилу
Розпилив звичайною ножівкою по металу, попередньо випаявши елементина лінії розпилу .
Після цього перепланував розташування деталей і трохи відкоригувавсхему
З отворами для деталей на новому місці
Отвори просвердлив свердлом на 1 мм. Цього виявилося більш ніждостатньо. Вигляд з боку розташування елементів. Розпаюваннявирішив робити на стандартні місця встановлення штатнихпідсилювачів.
Канали продзвонюються дуже просто і на цьому зупинятися не бачусенсу.
Дуже важливо, що припаюватися до штатних місць можна тільки післятого, як видалені всі зв'язки зі старим блоком підсилювачів. У менена пошук усіх прихованих наведень пішло пару зайвих годин восновному це пов'язано з тим, що друкована плата тришарова івнутрішнього шару не видно. > До входів припаяв 4-ре дроти, т.К.не хотів після встановлення шукати право-ліво перед-зад. І в цьомубув сенс.
Розташування елементів та контрольні входи на фото.
Хочу зазначити, що приміряти місця кріплення мікросхеми тарозміщення проводів доводилося дуже часто, деякі проводи довелосяпідрізати т.К. Дуже обмежене місце кріплення.
Обов'язково потрібно видалити елементи на фото інакше звук будетихіше тихого
Видалити елементи на звороті
після тестування та визначення де який канал пропаюю ґрунтовно ізбираю
Вхідний сигнал на підсилювач брав з контактівпередпідсилювачів.
складання
складання блоку< Розташування елементів Хочу акцентувати увагуна той момент, що мікросхему обов'язково потрібно закріплювати нарадіатор. Як радіатор ідеально працює корпус блоку і зарозрахунковою площею його більш ніж вистачає. Обов'язково ставитимікросхему на термопасту. Розміщення мікросхеми на термопасті. Іось власне та фотографія, якої я ніде не знайшов і отримав шляхомдослідів і перепайок.
/>
Сподіваюся комусь допоможе при ремонтах
Схема розташування каналів підсилювача BM54
Після розпаювання та укладання шнурів встановив блок програвачаCD і все запрацювало просто ідеально. Ще один момент кабель відпідсилювачів ставив екранований, щоб виключити наведення таперешкоди. Може, звичайно, занадто перестрахувався, але краще так, ніж перепаювати знову.
Після включення звук дійсно став глибшим і насиченішим.
вже 2 місяці — політ нормальний.
"
Розташування елементів та контрольні входи на фото. Хочу зазначити, що приміряти місця кріплення мікросхеми та розміщення проводівдоводилося дуже часто, деякі проводи довелося підрізати т.К. Дужеобмежене місце кріплення.
Обов'язково потрібно видалити елементи на фото інакше звук будетихіше тихого
Видалити елементи на звороті
після тестування та визначення де який канал пропаюю ґрунтовно ізбираю
Вхідний сигнал на підсилювач брав з контактівпередпідсилювачів.
складання
складання блоку< Розташування елементів Хочу акцентувати увагуна той момент, що мікросхему обов'язково потрібно закріплювати нарадіатор. Як радіатор ідеально працює корпус блоку і зарозрахунковою площею його більш ніж вистачає. Обов'язково ставитимікросхему на термопасту. Розміщення мікросхеми на термопасті. Іось власне та фотографія, якої я ніде не знайшов і отримав шляхомдослідів і перепайок.
/>
Сподіваюся комусь допоможе при ремонтах
Схема розташування каналів підсилювача BM54
Після розпаювання та укладання шнурів встановив блок програвачаCD і все запрацювало просто ідеально. Ще один момент кабель відпідсилювачів ставив екранований, щоб виключити наведення таперешкоди. Може, звичайно, занадто перестрахувався, але краще так, ніж перепаювати знову.
Після включення звук дійсно став глибшим і насиченішим.
вже 2 місяці — політ нормальний.
"
Розташування елементів та контрольні входи на фото. Хочу зазначити, що приміряти місця кріплення мікросхеми та розміщення проводівдоводилося дуже часто, деякі проводи довелося підрізати т.К. Дужеобмежене місце кріплення.
Обов'язково потрібно видалити елементи на фото інакше звук будетихіше тихого
Видалити елементи на звороті
після тестування та визначення де який канал пропаюю ґрунтовно ізбираю
Вхідний сигнал на підсилювач брав з контактівпередпідсилювачів.
складання
складання блоку< Розташування елементів Хочу акцентувати увагуна той момент, що мікросхему обов'язково потрібно закріплювати нарадіатор. Як радіатор ідеально працює корпус блоку і зарозрахунковою площею його більш ніж вистачає. Обов'язково ставитимікросхему на термопасту. Розміщення мікросхеми на термопасті. Іось власне та фотографія, якої я ніде не знайшов і отримав шляхомдослідів і перепайок.
/>
Сподіваюся комусь допоможе при ремонтах
Схема розташування каналів підсилювача BM54
Після розпаювання та укладання шнурів встановив блок програвачаCD і все запрацювало просто ідеально. Ще один момент кабель відпідсилювачів ставив екранований, щоб виключити наведення таперешкоди. Може, звичайно, занадто перестрахувався, але краще так, ніж перепаювати знову.
Після включення звук дійсно став глибшим і насиченішим.
вже 2 місяці — політ нормальний.
"
І ось власне та фотографія, якої я ніде не знайшов і отримав шляхомдослідів та перепайок.
Сподіваюся комусь допоможе при ремонтах
Схема розташування каналів підсилювача BM54
Після розпаювання та укладання шнурів встановив блок програвачаCD і все запрацювало просто ідеально.
У зборі без верхньої кришки
Ще один момент кабель від підсилювачів ставив екранований, щобвиключити наведення і перешкоди. Може, звичайно, занадтоперестрахувався, але краще так, ніж перепаювати знову.
Після включення звук дійсно став глибшим і насиченішим.
вже 2 місяці — політ нормальний.
"
І ось власне та фотографія, якої я ніде не знайшов і отримав шляхомдослідів та перепайок.
Сподіваюся комусь допоможе при ремонтах
Схема розташування каналів підсилювача BM54
Після розпаювання та укладання шнурів встановив блок програвачаCD і все запрацювало просто ідеально.
У зборі без верхньої кришки
Ще один момент кабель від підсилювачів ставив екранований, щобвиключити наведення і перешкоди. Може, звичайно, занадтоперестрахувався, але краще так, ніж перепаювати знову.
Після включення звук дійсно став глибшим і насиченішим.
вже 2 місяці — політ нормальний.
