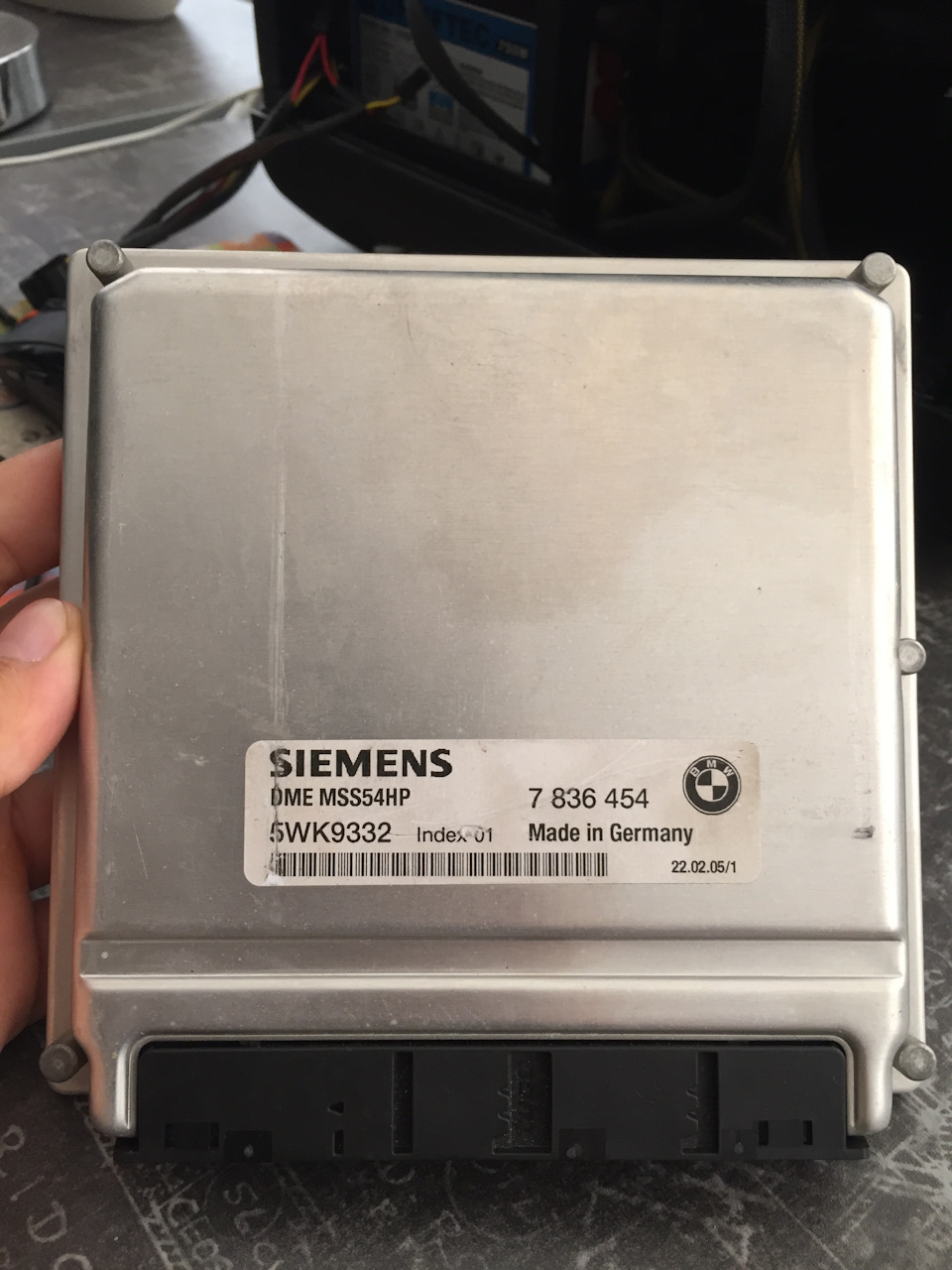

Так машина все ще на кузовних роботах (все прям дуже ретельновідновлюють) - з'явилася ідея підключиться і відредагуватипараметри DME ( видалити ews, прибрати обмеження за швидкістю, відключити додаткові лямбда зонди та ін. 1) Шнур D-Can (фотонижче)
2) Блок живлення будь-якого pc (molex роз'єм)
3) Саморобні піни для підключення до x60001 (фото нижче)
4) PC з програмою INPA (є багато інформації в інтернеті)

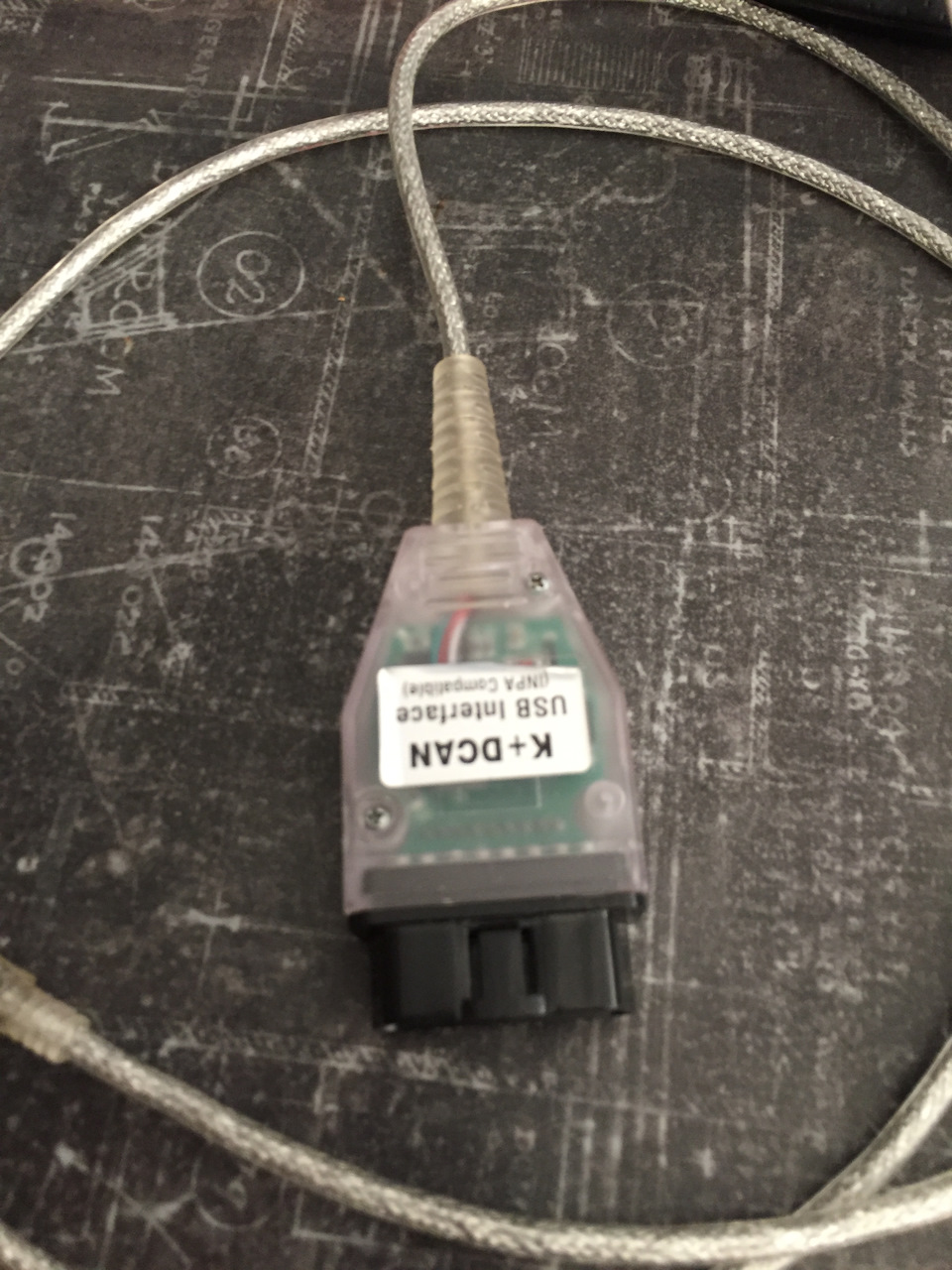

K -DCAN шнур

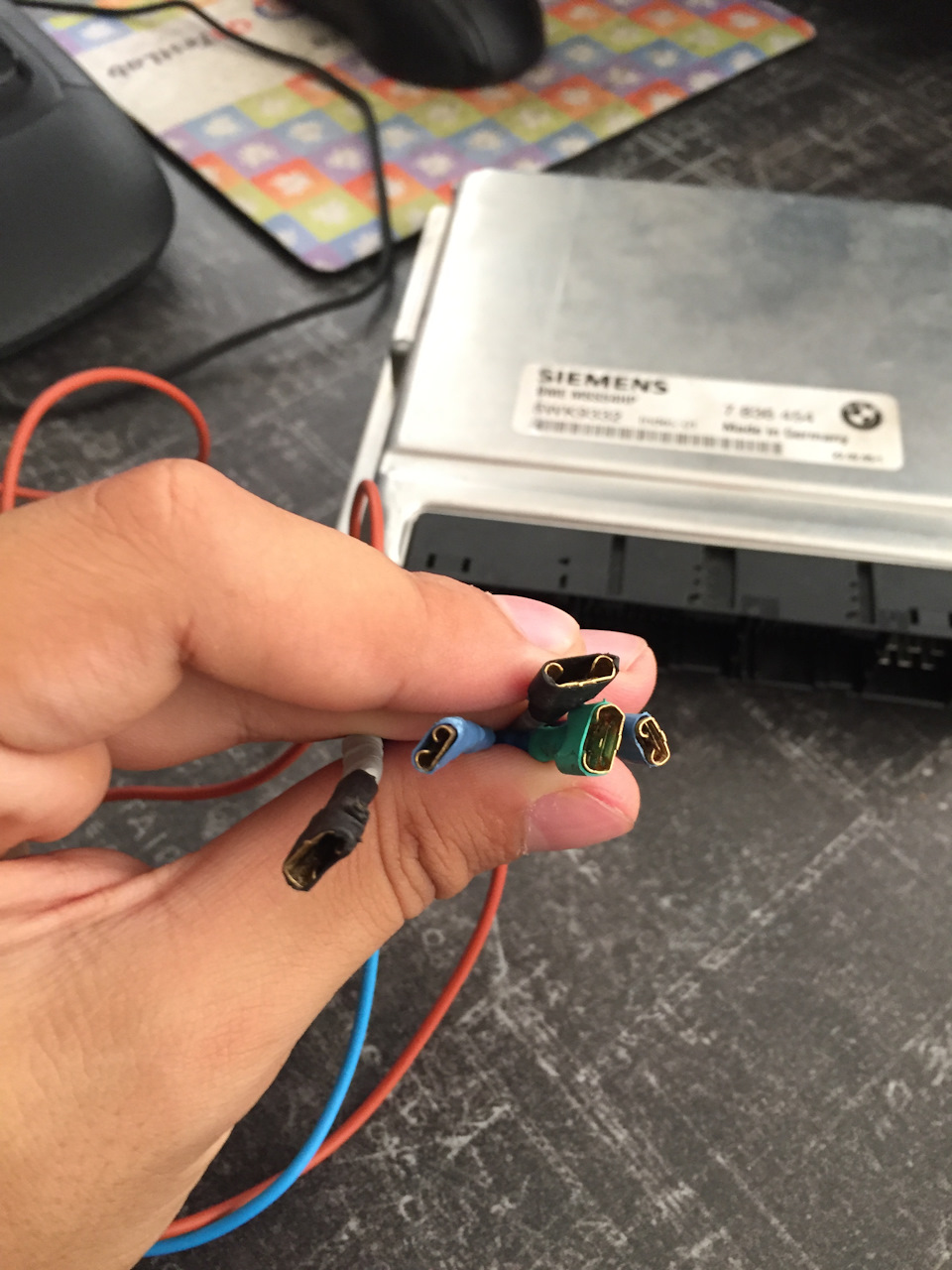

Самодельні піни
Далі підключаємо піни як зазначено на цій схемі

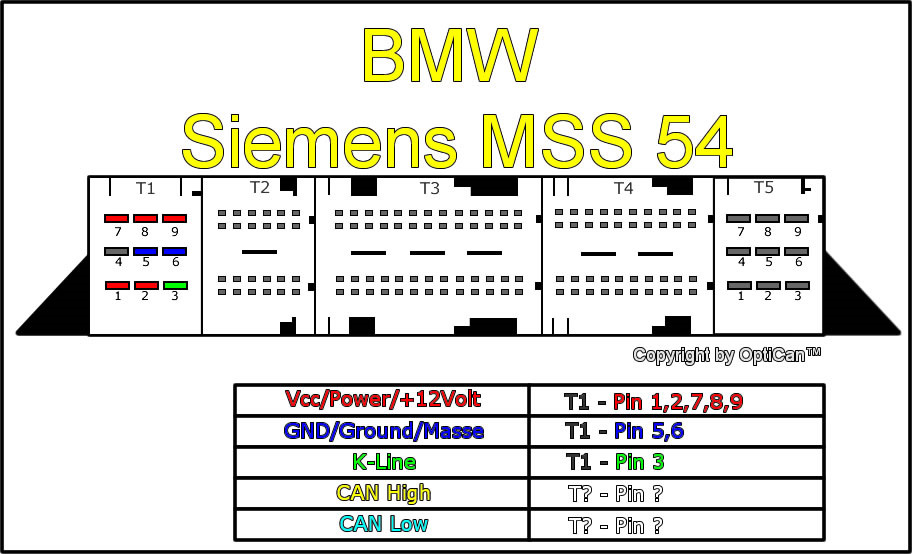

Схема підключення пінів MSS54/MSS54HP

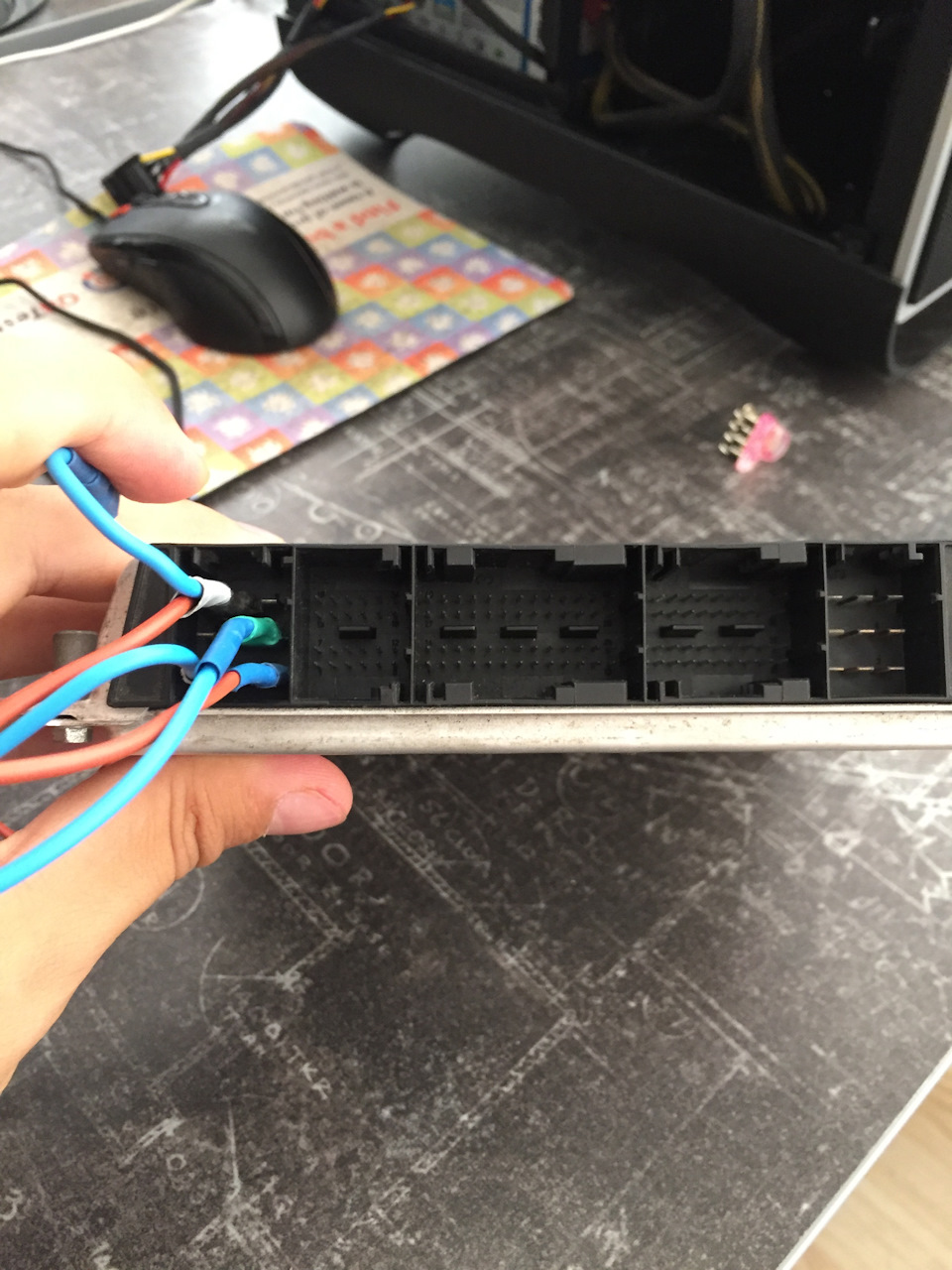

У мене вийшло ось так (9 пін не обов'язково підключати)
Підключені піни
Підключені піни
Тепер потрібно підключитися до шнура такі піни:
- 7 pin OBD k-Line < --> 3 pin DME
— 16 pin OBD < --> +12v
— 4 pin OBD < --> Ground
Розпинування OBD роз'єму. Відзначені піни які треба підключати
Фото шнура — зверніть увагу, що піни в дзеркальному порядку, вонивсі підписані.
Всі плюси і землю підключив на 2 дроти molex роз'єму.
Кінцеві результат
INPA підключення
Вийшло прочитати та відредагувати DME (видалив EWS (імобілайзер) тапоміняв VIN машини який був записаний у блоці на VIN e34 :) )
PS< br/>
Слід. Раз напишу як підключити INPA, зняти дамп, відредагуватипараметри та ін.
