Перемикання (ака сосочки)

Вирішив "наколгоспити" перемикачі від mini cooper'а собі в e34.
Купив на ebay за 20$ (у нас на розбірках за неї хотіли 60$)
Виглядає прикольно, схем ніде не знайшов, довелося розбирати…

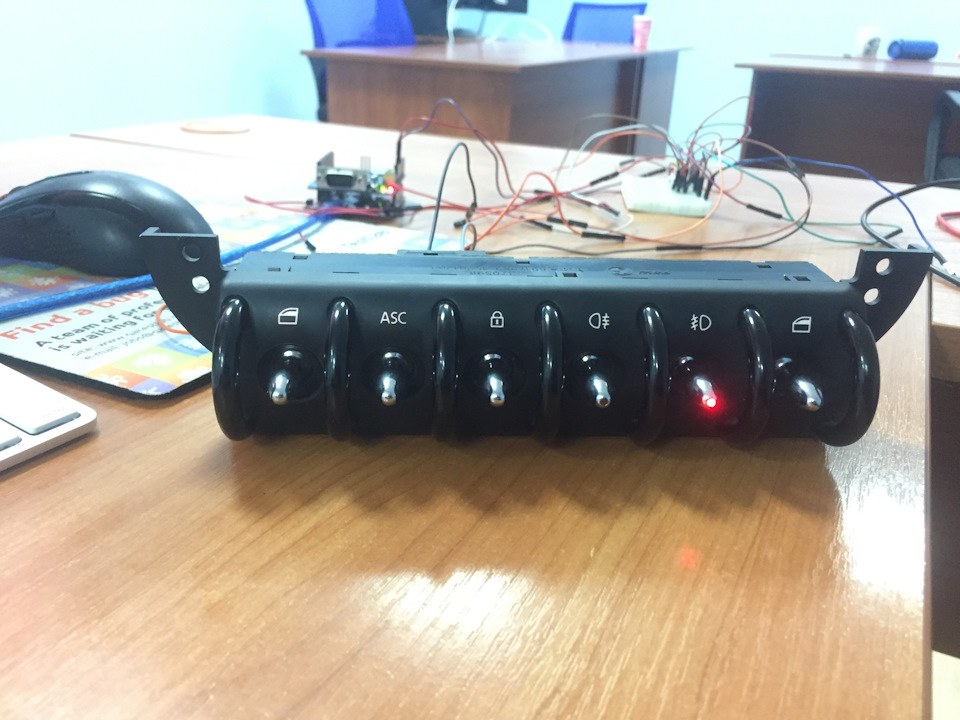

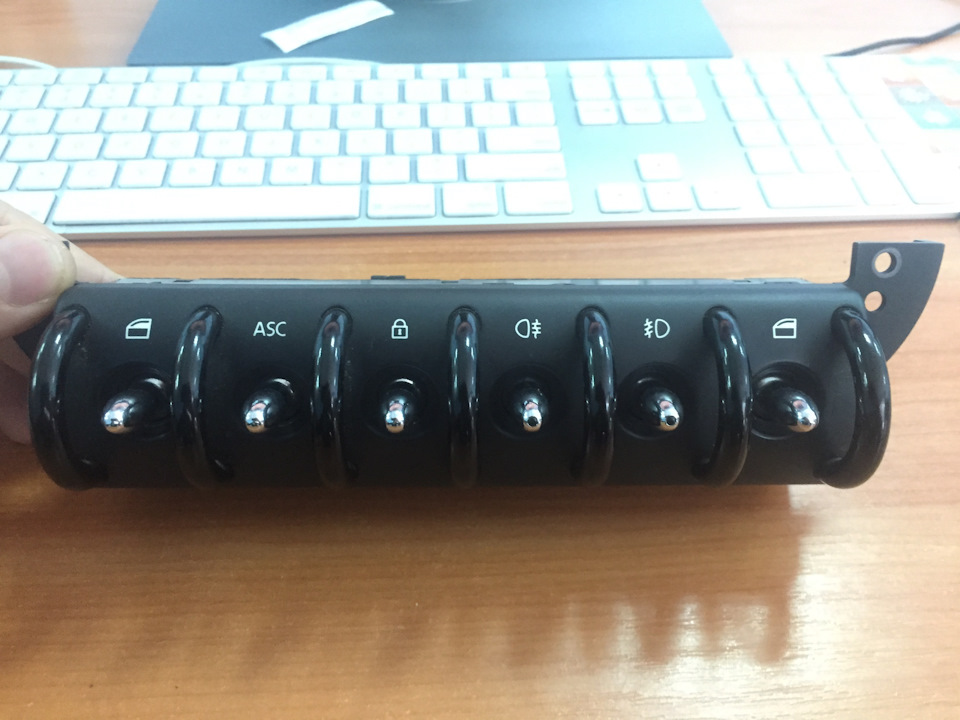

Switch bar Mini cooper R50

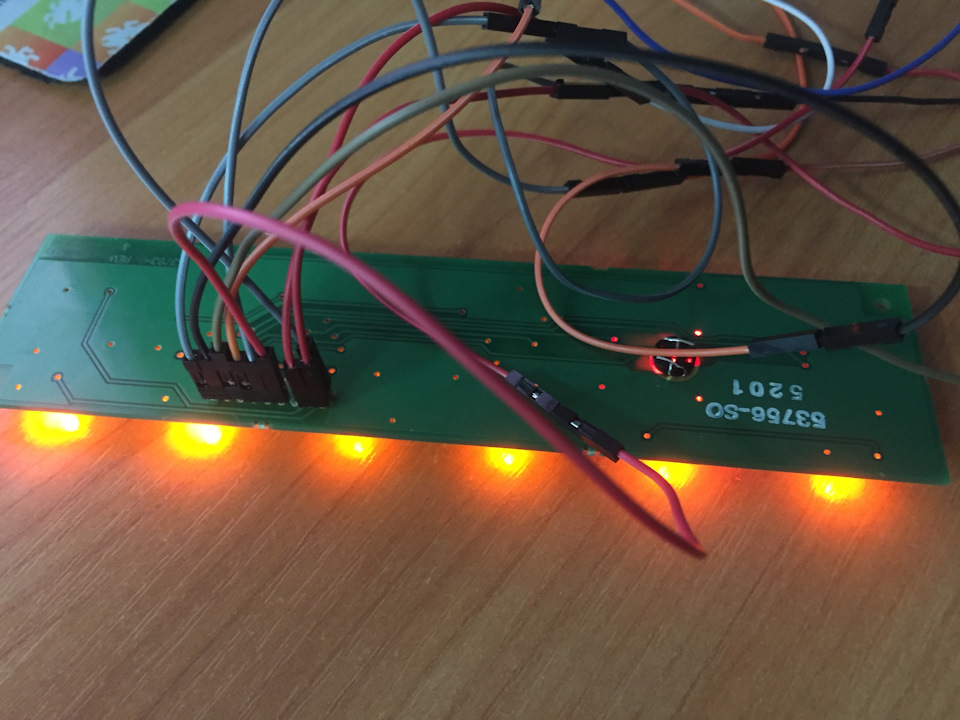

У розібраному вигляді
>

Після деякого часу проведеного з тестером зможу зрозумітирозпинування.

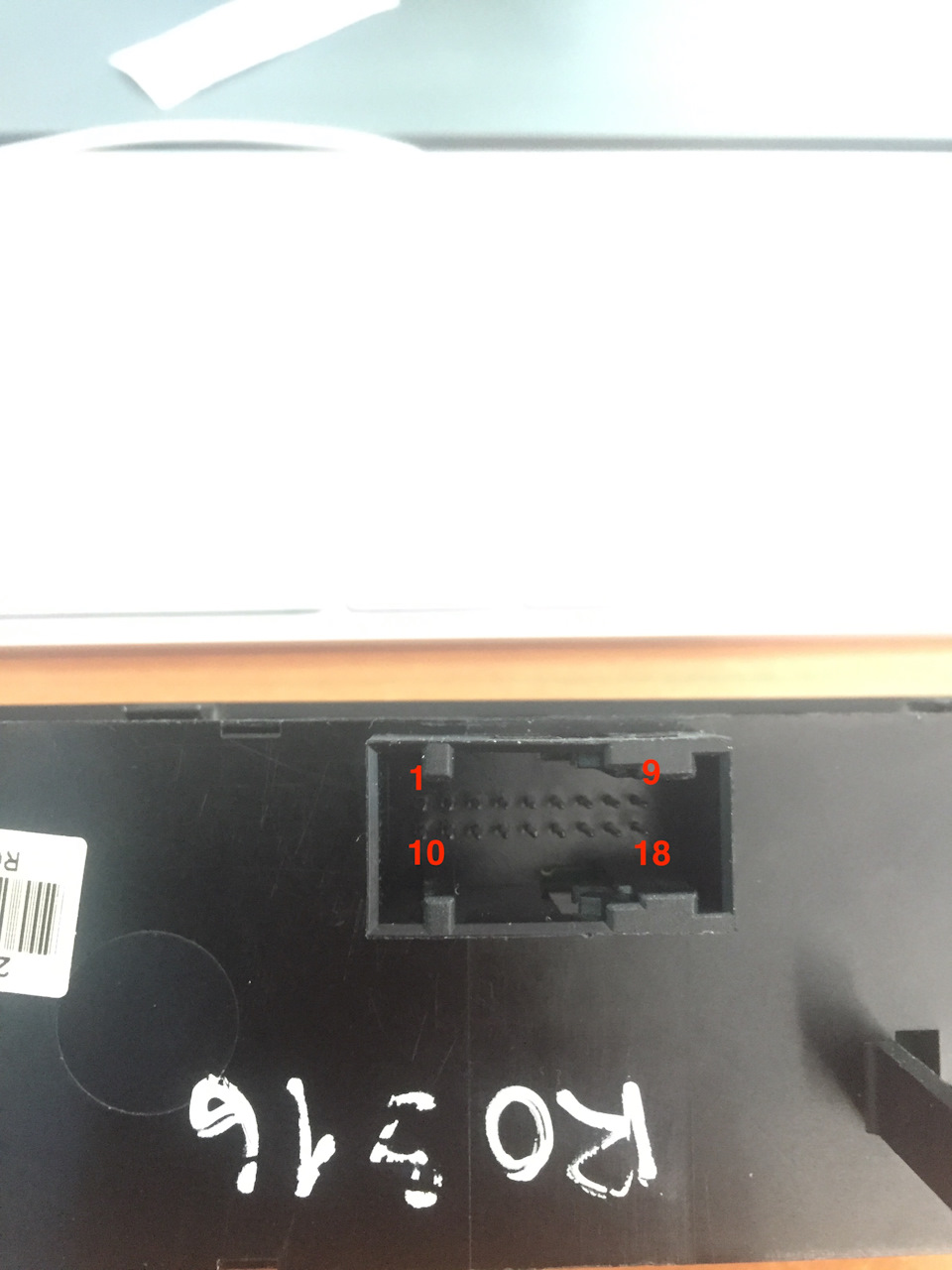

Ось як я вважав піни (вони не були підписані)

Вийшло ось так :
1-grey/black (switch 1 - 5v)
2-grey/brown (switch 1 - 5v)
3-black/yellow ( switch 4 - 5v)
4-yellow/black (switch 5 - 5v)
5-blue/purple (switch 2 - 5v)
6- green/blue (switch 2 — Ground)
7-yellow/blue (led 4 — 5v)
8-yellow/brown (led 5 — 12v)
<
9-brown/black (Ground)
10-grey/red (backlight - 5v)
11-grey/red (backlight - 5v)
> 12-grey/red (backlight - 5v)
13-blank (backlight - 5v)
14-blank (backlight - 5v)
15- yellow/red (switch 3 - 5v)
16-yellow/brown (switch 3 - 5v)
17-grey/blue (switch 6 - 5v)
<
18-grey/yellow (switch 6 — 5v)
>
Деякі перемикачі викликають різні сигнали при перемиканні вниз івгору (приклад вікна - №1 і №6) Після деяких маніпуляцій замінивсвітлодіод на 5м перемикачі на червоний (спочатку був зеленим).

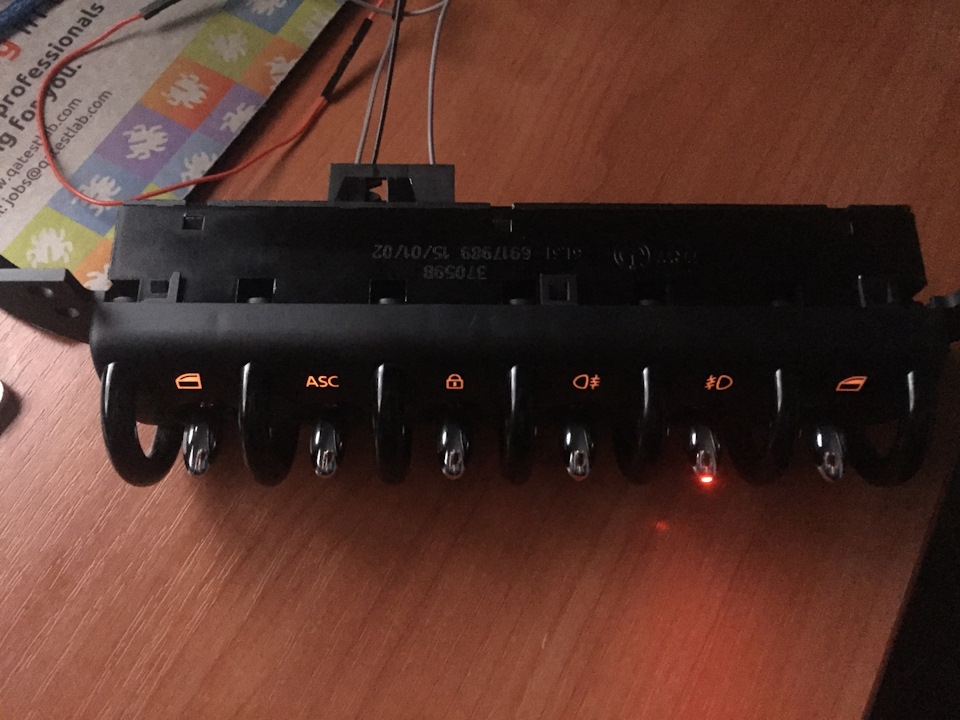

Ось що вийшло
