Блок живлення для програмування.

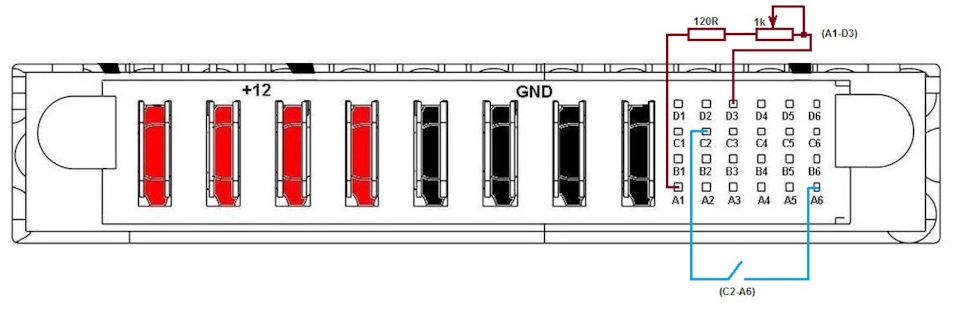

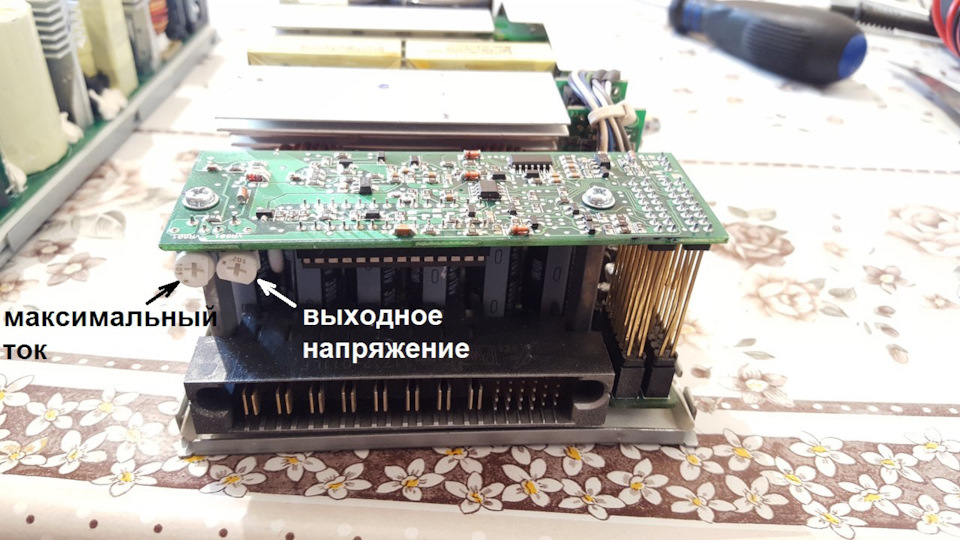

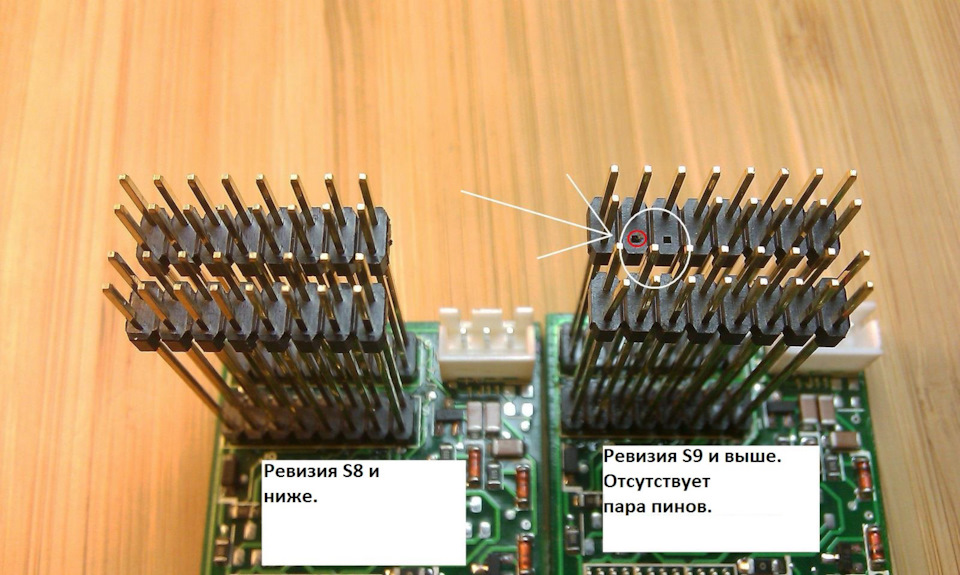

Ті хто починає замислюватися про програмування або кодуванняприходить до того, що починає шукати блок живлення. Для себе язнайшов бюджетний варіант із серверним блоком живлення. Він тримаєструми за 100А і має ціну близько 50$ за б/у в хорошому стані.Йогопотрібно трохи доопрацювати, вартість приблизно 10$ ззапчастинами.Delta DPS-2000BB під 14, 4В. DPS-2000BB – достатньозамкнути піни А6 і С2 або підключити до них кнопку з фіксацією. Вневеликих межах максимальний струм і напруга. VR501 – дозволяєрегулювати напругу від 11, 8 В до 12, 8 В; VR601 – дозволяєкоригувати максимальний струм від 196 А до 215 А (при вихіднійнапрузі 12 В). Для переробки блоку під 14, 4 В можна використовуватиштатний порт, підключивши до нього будівельний резистор на 1 ком, послідовно з резистором на 120 Ом, до пін А1 (або А2) і D3. Схемупідключення резистора дивимося на фото. Але не все буває так простояк хотілося б. Блок живлення Delta DPS-2000BB має кілька ревізійплати. Для версій S8 можна пропустити наступні кроки, а ось уверсій S9 і вище потрібно зробити кілька маніпуляцій з платоюуправління. Мені такий і попався, довелося допаяти піни. p>
Після маніпуляцій з платою управління можна підключатипідстроювальний резистор і кнопку.
Опис блоку живлення та його переробки взято з сайту Diodnik, комуцікаво раджу дивитися там.

>

Автору цієї статті окреме спасибі.
