Самодіагностика по панелі приладів

Інформація актуальна для приладових панелей з однією кнопкою (скидання добового пробігу).

1. Натиснути кнопку скидання кілометражу і не відпускаючи повернутиключ у положення 1
індикатор одометра показує "test 1."
< br> (варіант 2. Якщо ключ вже в положенні 1 або далі тобтоіндикатор горить- натиснути кнопку скидання і тримати
поки не переключиться в "test 1." - приблизно 10 секунд - побічнийефект:поточний денний пробіг 2. У цьому режимі доступні функції 1 і2
/>
щоб активувати будь-який пункт- натискати кнопку до тих пір, покивін не з'явиться і почекати
1 сек., поки він увімкнеться.

Функція 1.
Заводські дані
1.0 VIN — останні 5 знаків
1.1 К-число спідометра
1.2 власний id номер приладової панелі
1.3 індекс кодування/діагностики/шини
1.4 Дата побудови автомобіля (тиждень/рік)
1.5 актуальні версії харда та софту
1.6 Статус упорскування/число циліндрів/моторний фактор

Функція 2.
комбінований тест

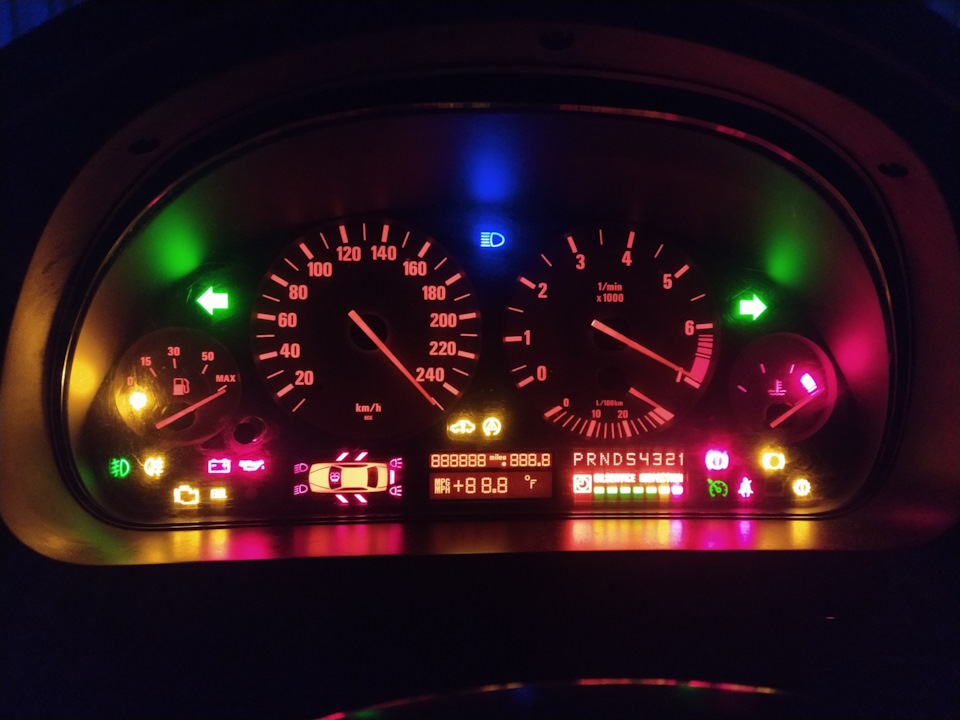

2.0 Повний тест приладової панелі (загоряються всі лампочки); всістрілки встановлюються в крайнє положення ). Не лякатися-тесттриває 12 секунд і дозволяє перевірити. Не перегоріла чи годиноюякась важлива лампочка- наприклад перегріву або тиску масла. Всіінші функції 3-20 активуються через 19.0. Для цього :
а. Натиснути кнопку та тримати до перемикання в режим виборуфункції "test"
б. Коротким натисканням кнопки вибрати "test 19." та почекати 1сек. Поки вона активується.
ст. У цій функції режими _on/_off перемикаються з частотою 1 сек.Натиснути кнопку в стані
"_off" і тримати до і тримати до перемикання в "test 19."
м. Потім швидко короткими натисканнями кнопки вибрати потрібнуфункцію і зачекати на її активацію 1 сек.
д. Перехід між пунктами однієї функції так само-вибір короткиминатисканнями +1 сек. - Функція
активна. Вибрана функція залишається активною і при працюючомумоторі.
е. Перехід між функціями - довге натискання до перемикання в режимвибору функції "test" і
аналогічно вибір короткими натисканнями +1 сек.

Функція 3.
Сервісний інтервал
3.0 Коефіцієнт перерахунку сервісного інтервалу в літри
3.1 Кількість днів, що залишилися до наступної сервісноїінспекції

Функція 4.
Витрата палива
4.0 Миттєві витрати (в даний момент) л/100 км. Наприклад 0154=15.4л
4.1 Те ж саме в л/годину

Функція 5.
Дальність поїздки
/>
5.0 Середня витрата л/100 км.
5.1 Дальність поїздки . Км

Функція 6.
Паливний бак
6.0 Окремі показання датчиків .Наприклад 015234=1.5 л зліва 23.4справа< br/>
6.1 Сумарний вміст бака (просто сума лівого та правого в п.6.0)
6.2 Середнє значення для покажчика палива та стан датчиків (останняцифра)
якщо 1 - обидва гаразд. 2-дефектний датчик. 3 ti-неадекватнийсигнал .Оцінка неможлива

Функція 7.
Температура та інш./>
7.1 Температура зовнішнього повітря
7.2 Миттєва частота обертів двигуна
7.3 Миттєва швидкість км/год
Функція 8.
8.0 Те ж саме і в 7.0-7.3 у шістнадцятковому вигляді
Функція 9.0
Напруга бортової мережі . В
9.1-9.3 не задіяні
10.0 Кодування країни?
11.0 Кодування одиниць?
12.0 не задіяне
13.0 Gong-тест (крім слова "gong" нічого не спостерігав) 14.0-14.4Накопичувач помилок 15.0-15.3, 16.0-18.0 не задіяні
>

19.0 Активація функцій 3-20, описана вище

Функція 20
Поправочний коефіцієнт витрати палива в тисячних частках (проміле)
20.1 10-й розряд
20.2 100 та 1000-й розряд
20.3 Зберегти та показати встановлене значення

Функція 21.0
Загальне скидання встановлених даних
(включаючи накопичувач помилок. Показання годинників і т.Д.)
дія аналогічна вимкненню акумулятора.

На деяких моделях використання вищеописаних функцій викликаєпобічний ефект —
перемикання показань температури в Фаренгейти. Усувається наприкладскиданням (21
