Нарешті довів до розуму те, що почав уже давно)))
Встановив собі usb-media плеєр, цим же вирішив проблему з музикою (прослуховування музики з флешки ).

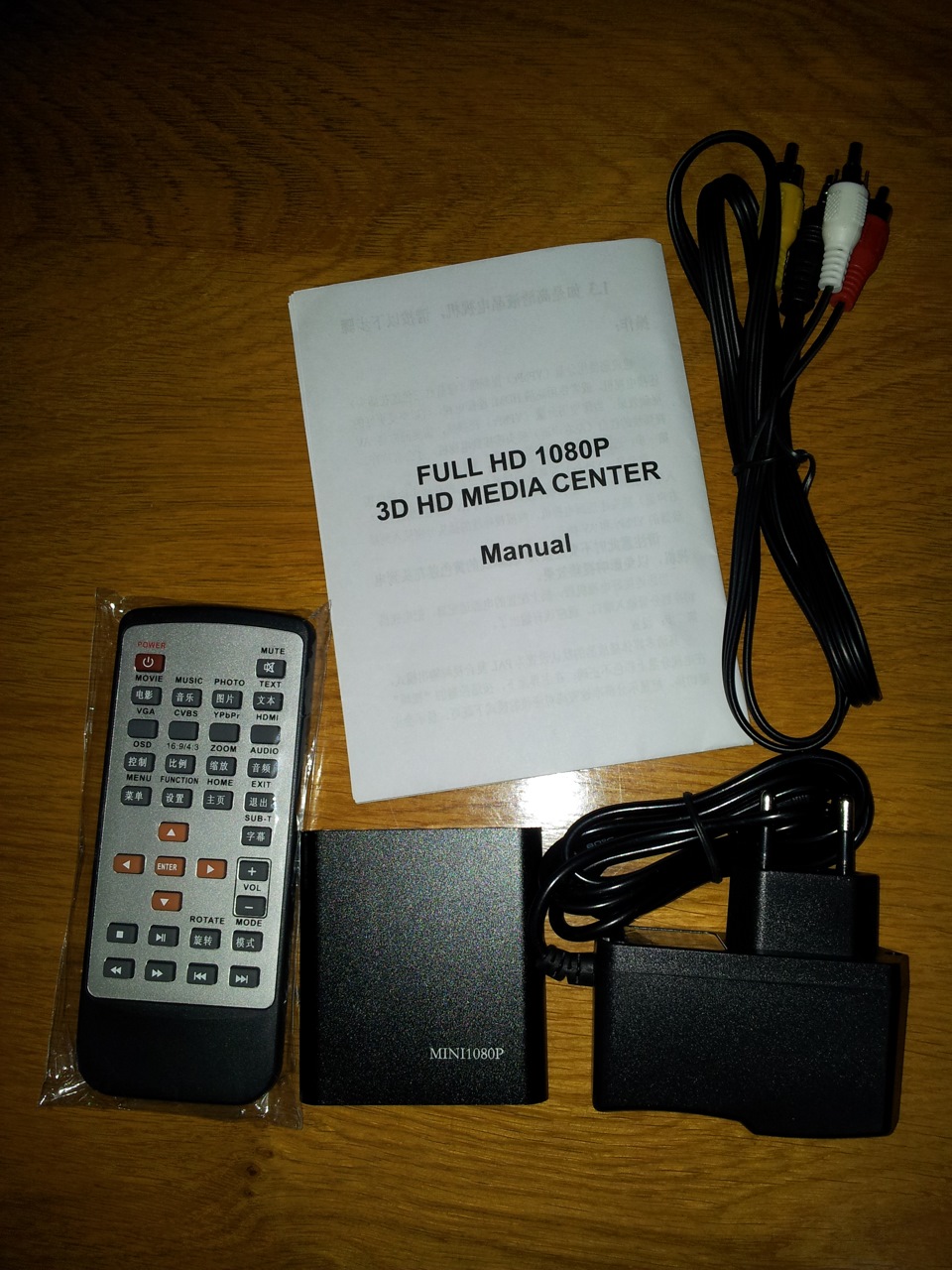

Було придбано:

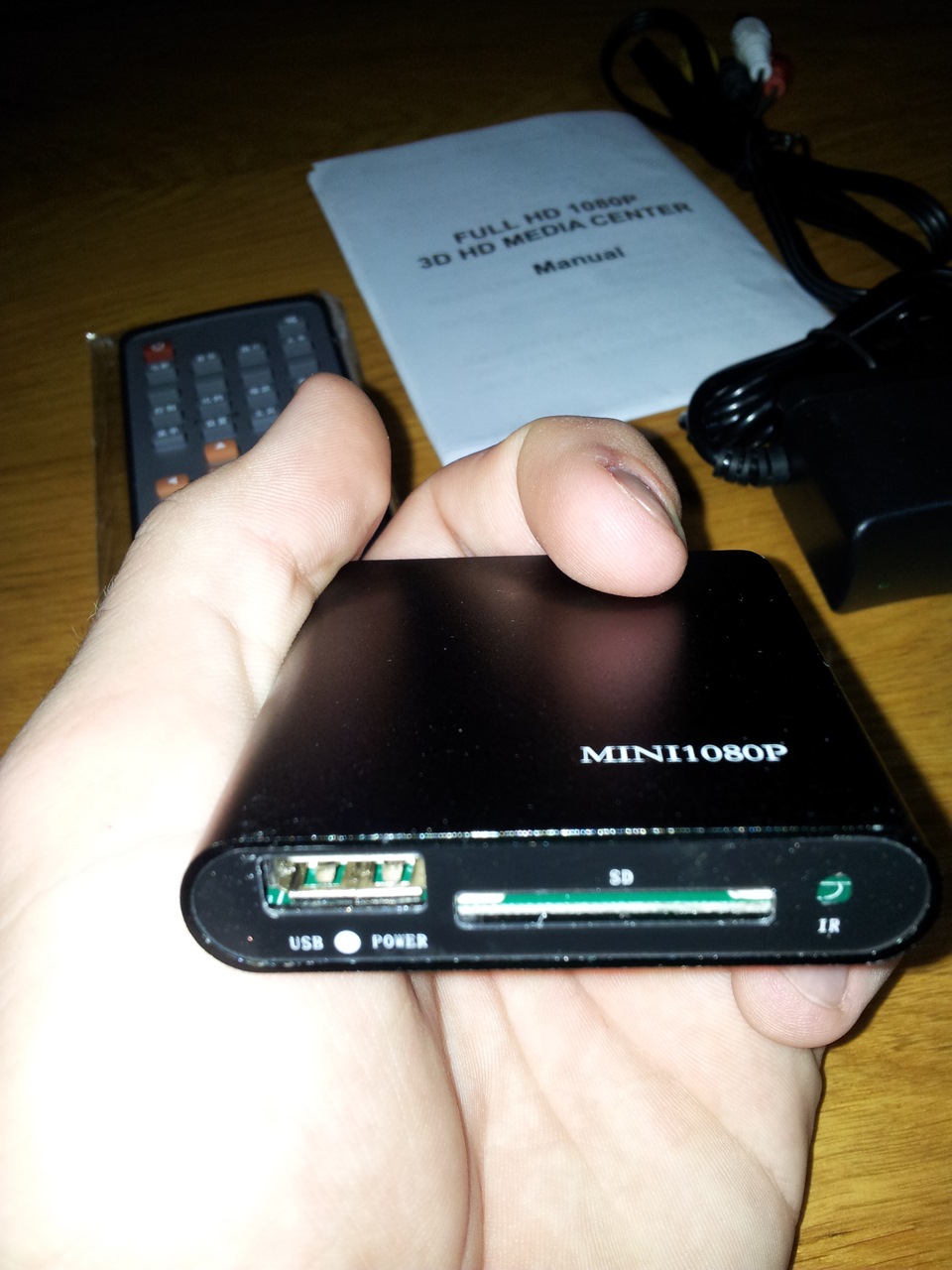

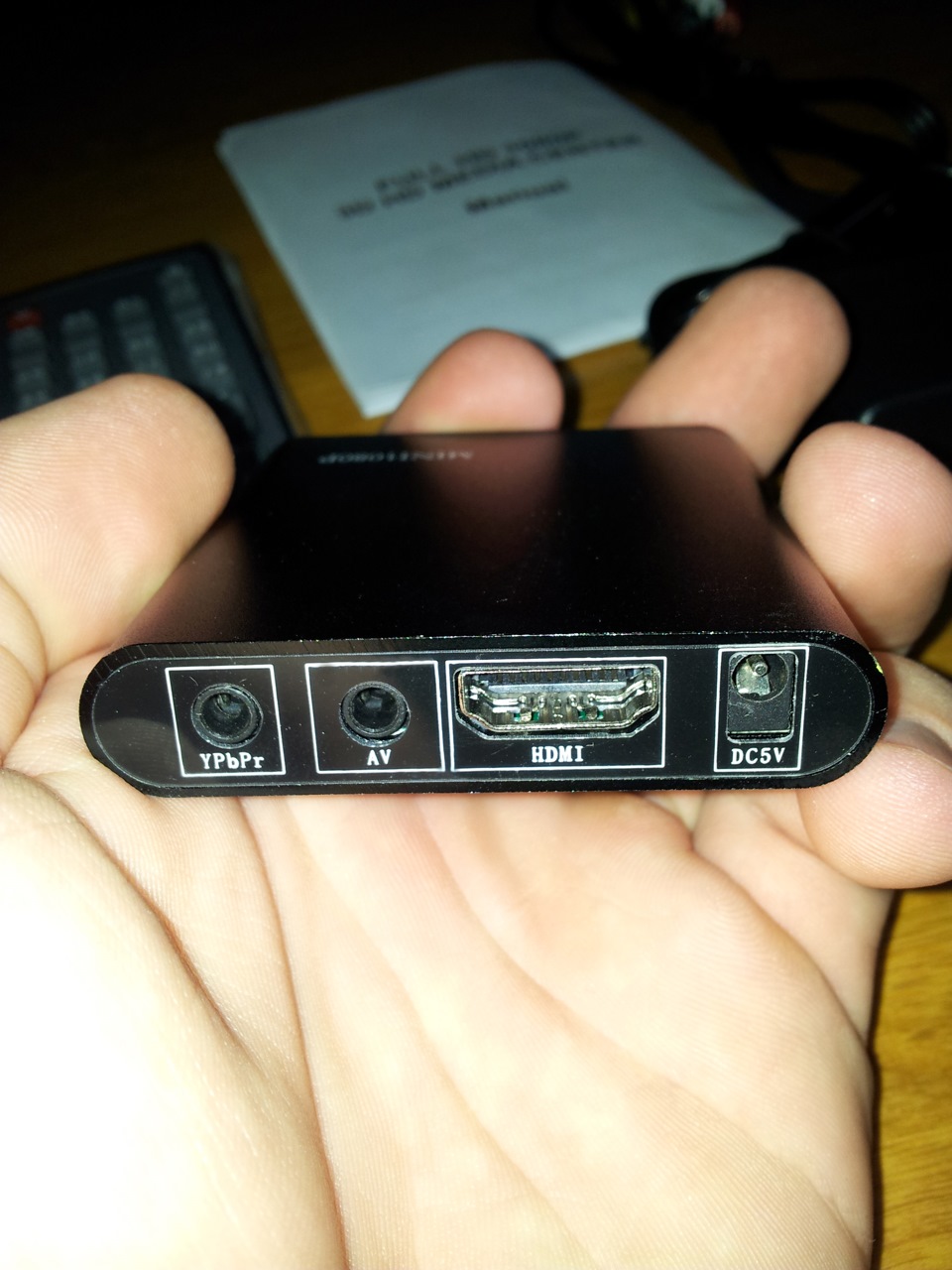

— плеєр mini usb-media;
— перетворювач 12v -> живлення плеєра 5v);
— оригінальні контакти для підключення проводів до відеомодуля.
Під час роботи було використано кілька проводів, кабелів, штекерів, докладно розповідати не буду ... Підручні матеріали ))<

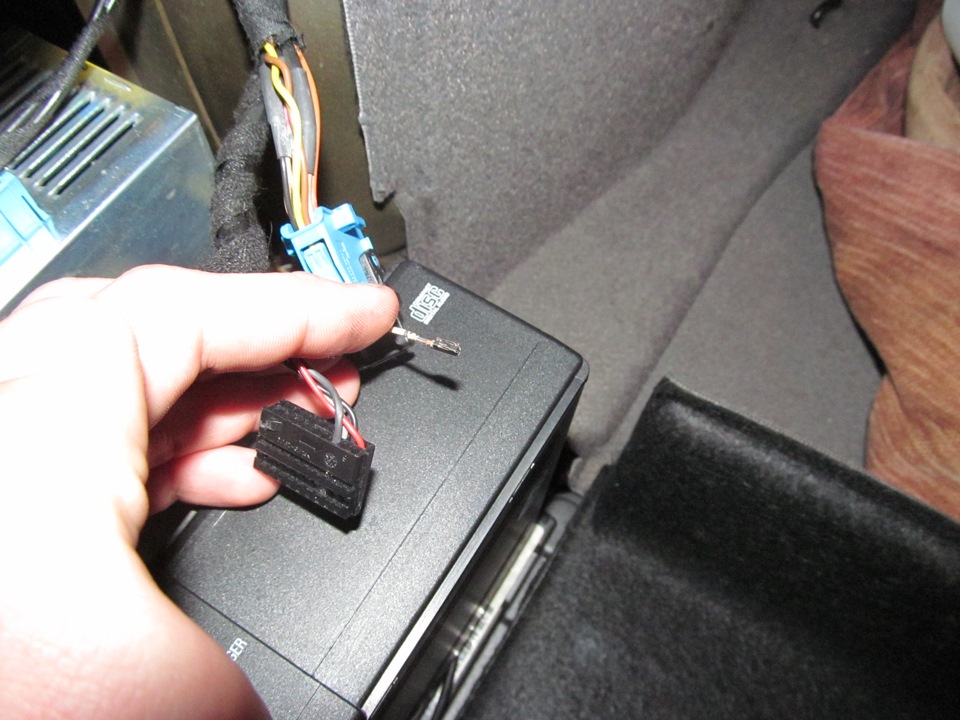

Почну з того, що відеомодуль має дві фішки, біла і синя.
У білій фішці підключився до відеовходу камери заднього виду тобто13 ) і 14 (Video GND).
Звук у мене вийшов стерео, так як я підключився до входу AUXрадіомодуля BM54.
Живлення плеєра кинув на живлення радіоблоку. Подається, вимкнувзапалення, живлення припинилося .

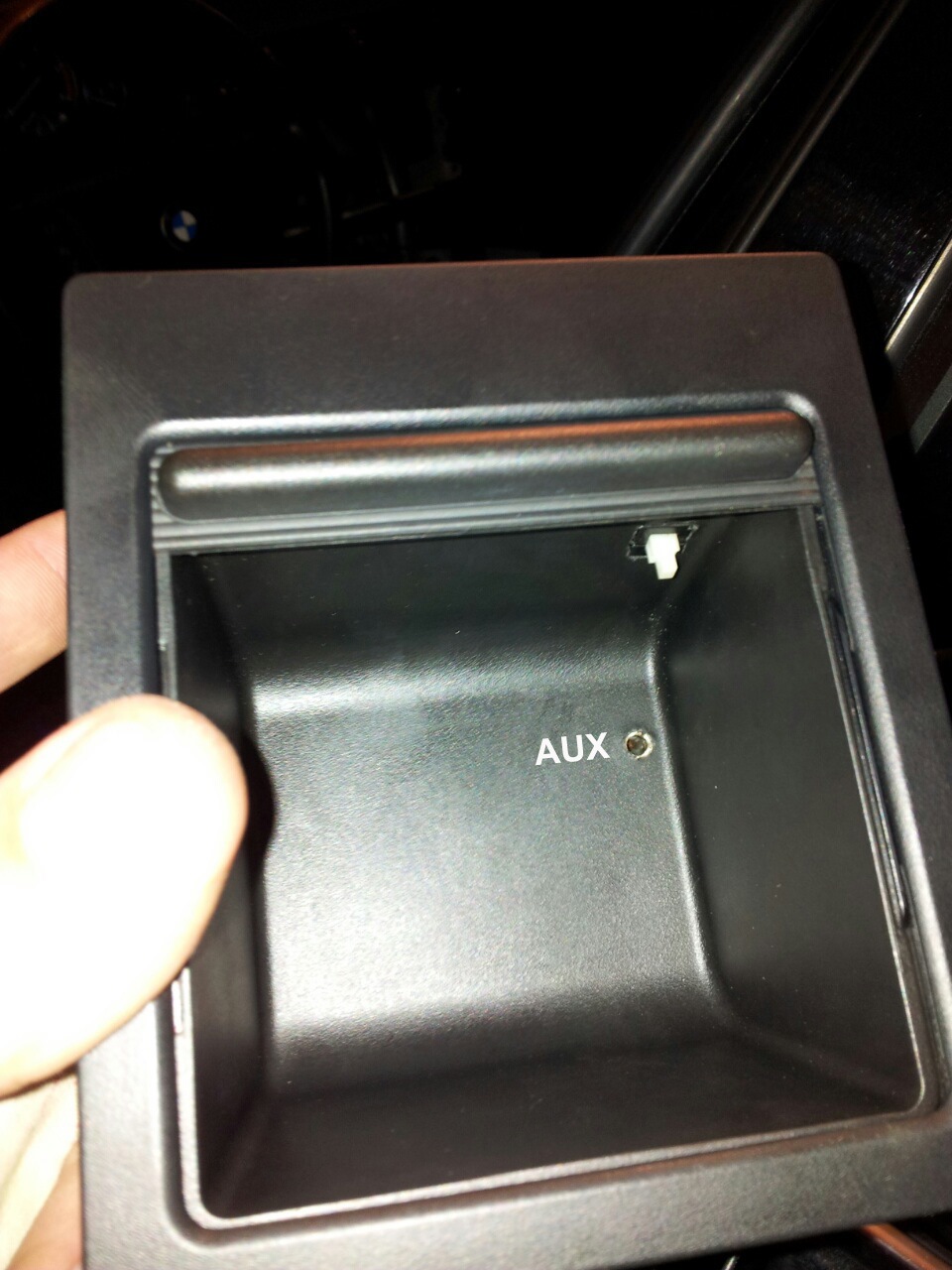

Відео включається кнопкою, яка замикає 17 контакт (RV CAM switch)синій фішки відеомодуля на масу. Кнопка вбудована в монетниціпідлокітника.
Діод управління плеєром випаяв і вивів на перед, в панель.
Плеєр встановлений у лівій ніші багажника.
Всі деталі можна побачити на відео та фото.
Коментарі20
якщо я не маю відео модуля а стоїть радіо модуль, навіблок і 169 то можна буде підключити такий пристрій?
ні, треба відеомодуль
ех смуток, думав може в мк4 знайти відео контакти і туди припаятися))
я за це не в курсі, може і можна, пробуй шукай у неті інформацію... 100% я не впевнений...
Привіт! А чи не підкажеш якісь піни на аудіо-модулі для входу звуку лівого та правого каналів?
здоровий друже, де купував цю приблуду, якщо можна кинь посилання. СПАСИБО…
китай
Молодець. Я собі давно вже ДВД програвач встановив 0,5 діна в багажник, з входами під флешку і карту СД, провід під флеху простягнув у бардачок. Правда всі руки не дійдуть звіту викласти )))
звіт у бортовій) буде цікаво подивитися)
Днями викладу постараюся)))
Тобто якщо встановлена камера заднього виду, то цей варіант не підходить?
через релюшку можна і з камерою
Входу додаткового на відеомодулі значить немає... Дякую!
тобто ні?
за заводом має бути відео на 4 і 5 контакт, тоді включаєш тв -> av і дивишся, але я зробив по-іншому тому, що хотів стерео.
Ось тепер зрозуміло! Дякую)
Ох як довго я шукав цей запис! Запам'ятав, що бачив у когось код контактів, а де й у кого - забув (Леле знайшов!
)))
Класно!
А де там у всій пишноті проводів живлення радіоблоку?
