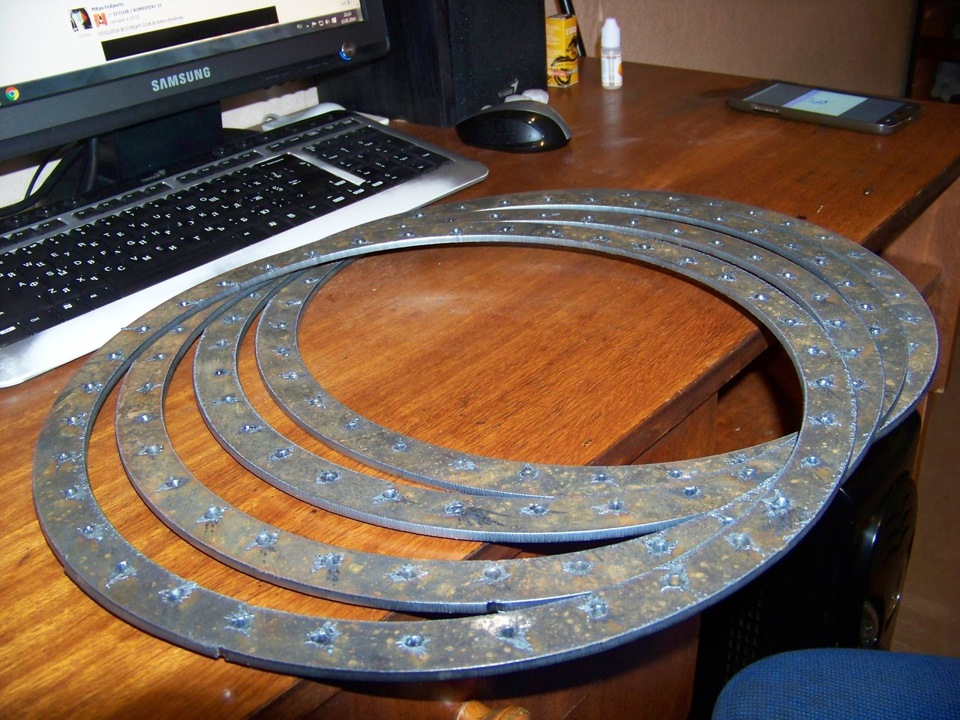

Для початку необхідно було зачистити фланці від окалин.Як зачистив, стало зрозуміло, що потрібно було різати на лазері.Кажуть, він напорядок точніше.Все приходить з досвідом.Далі на око виставивфланець щодо центру краба, просвердлив по діагоналі 2 отвори 8мм, стягнув болтиками м6 (такий зазор дав можливість зміщувати фланець)і поніс на балансувальний верстат.Більш години виставляв фланецьщодо краба.Мінімальне биття, якого вдалося досягти - близько 0.5мм.результат, бо як справа дійде до центрування зовнішнього обода, буде простіше простого виставити його в нуль. Бутербродвиставлений, обтягнутий. Свердла підготовлені, саморобна фреза дляпосадкових місць гайок зварена.

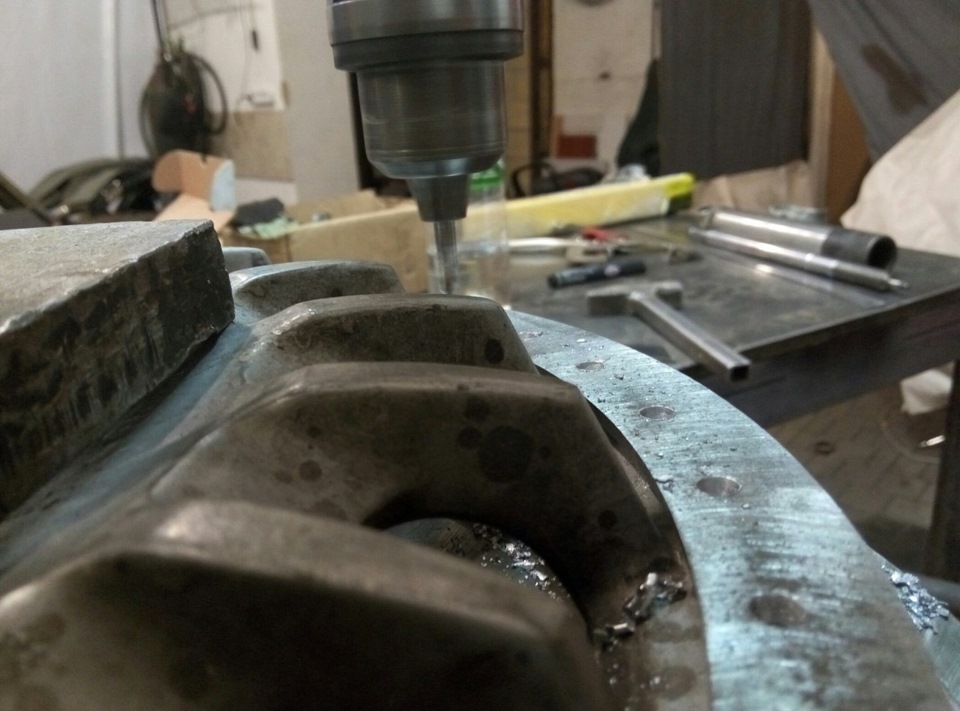

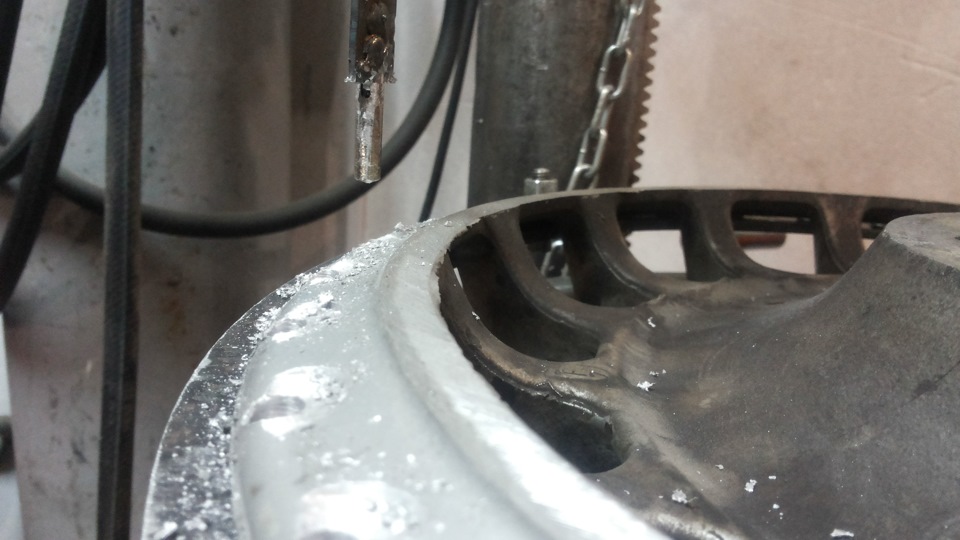

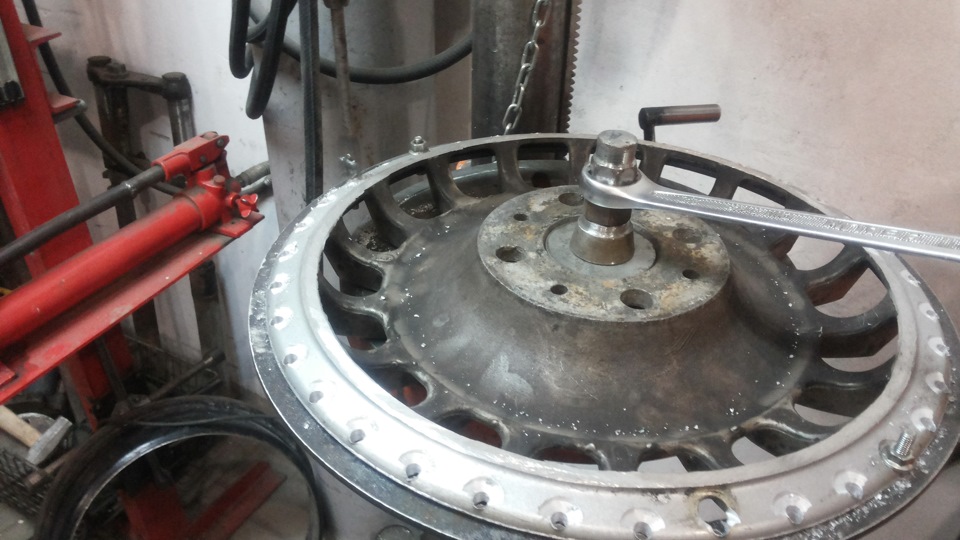

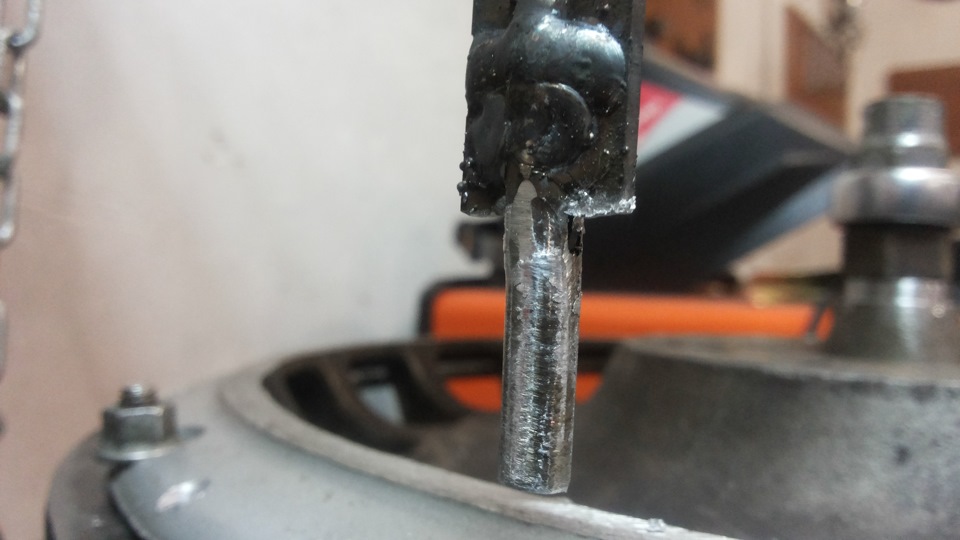

Хитрими втулками, шайбами та довгим болтом спорудив конструкцію, за допомогою якої взяв за базу посадкове місце маточини на диску.При цьому відпускаючи гайку, якою весь цей бутерброд затиснутий, єможливість провертати диск Це потрібно було для того, щоб всіотвори були на однаковій відстані від центру диска. Щоб центридисків були взаємозамінними. Свердлив 6мм свердлом, тому щовирішено збирати колеса на м6 болтах. Проточує посадочні місцягайок, на швидку руку сконструйованою фрезою. Яка, до речі, показала себе чудово. Далі зчистив дрібним напилком задирки відвиходу свердла. Все чистенько, все прилягає, виставлено. Чіпляю цейбутерброд на верстат для розварок, остаточно переконуюсь, що нічогонікуди не втекло, підтискаю по колу на 8 болтиків і починаютьсятанці з бубном. Виставлення зовнішнього обода зайняло хвилин 20.Вдалося виставити до видимого биття щодо лінійки. Це означає, щовсе було відрізано ідеально і ніяких виводів і вигинів призварюванні не буде. Так і вийшло. Після зварювання, перевіркапоказала відсутність видимого биття. Далі слідує вибір ширини івильоту диска, зварювання внутрішнього обода і повторення всієїепопеї ще 3 рази. Про це буде в наступному записі.
Коментарі20
так чим усе закінчилося?
Тим, що надивившись цих фоток у людей почалося загострення, і вони теж почали творити люту дичину).
Добрий день! )) як витівка з дисками? вдалося зробити?
Який радіус диска вийде? І з чого робив полку, з внутрішньої частини залізного диска? Ніштяк вийде)
нештяк, час витрачено буде багато, але воно варте того) бачив теж саме з мерсовськими крабами і теж фотки з польші на кшталт
А гідроабразивного різання немає у вас? Вона начебто досить точна і задирок на відміну від плазми не залишає.
І яка ціна питання виходить?
Мені здається ця витівка небезпечною для їзди. але красиво!
Перевірено на цій машині в Польщі. Все ок )
Круто все виресовується
Так, потихеньку стає зрозумілим остаточний вигляд
це мого круто! це те, що хочеться спробувати зробити! з якої товщини робив кільця?
Мене так і зачепило) 4мм.
це жах якийсь, шукаю хто зробить кільця, якщо знайду, то піду твоїм шляхом
Слав, тепер чекай замовлень))
Вже двоє хочуть робити))
Дуже крутий підхід! Молодець!
Спасибі.Мало обладнання.Тому на порядок складніше з металообробкою.Доводиться вивертатися.
Довбанутись можна! це ж скільки терпіння має бути)
Загорівся просто))
