Встановлення камери заднього виду

Ну от і я поповню ряди встановили собі камеру заднього виду. Дія цяв цілому не складна, інструкцій на драйві повно. Я особистокористувався ось цією інструкцією, за що велике спасибі їїавтору.
>

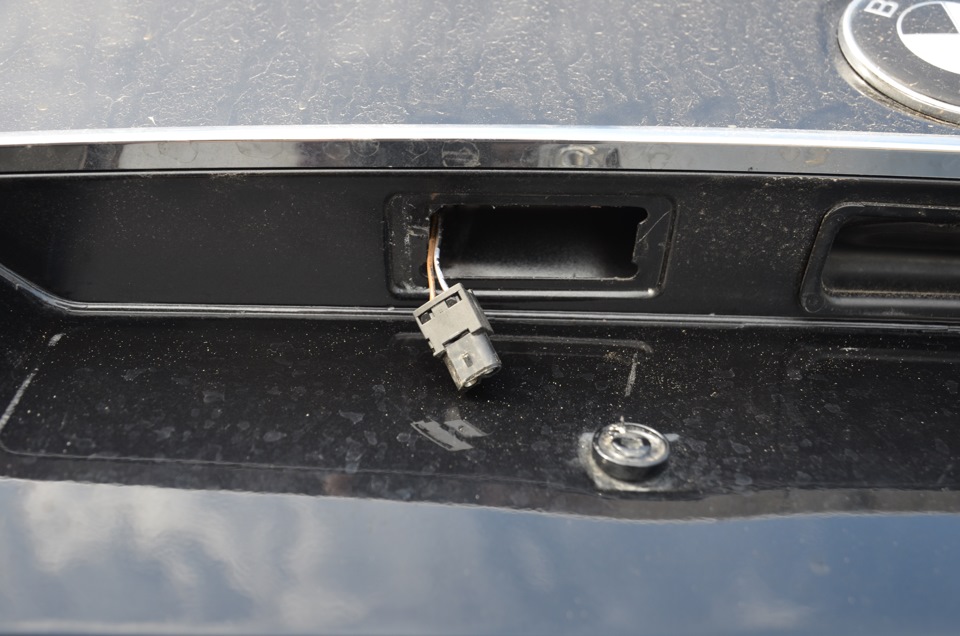

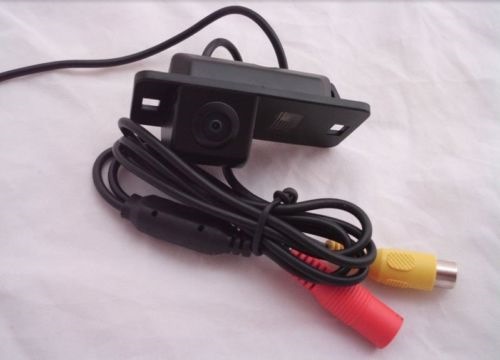

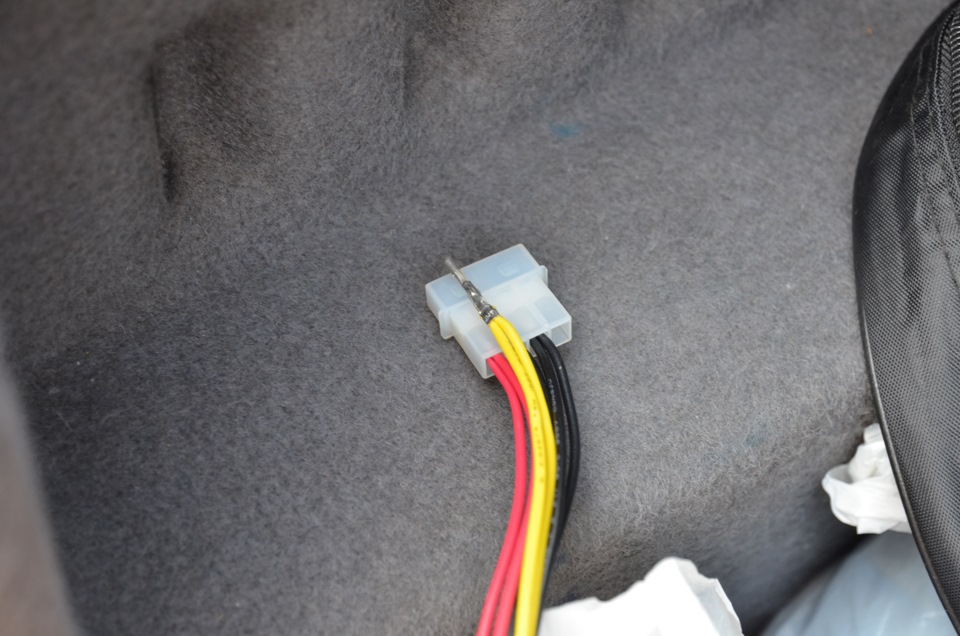

Ну і розповім, власне, як я ставив.Купив на ібеї ось таке дивокитайської техніки. Зняв всю обшивку кришки багажника, жахнувсяконструкції, підправив, рушив далі. Зняв плафон підсвічуванняномера. Вирішив рідний штекер не відрізати, щоб, якщо камеразадовбає, легко повернути рідний пафон на місце. Донором клем.

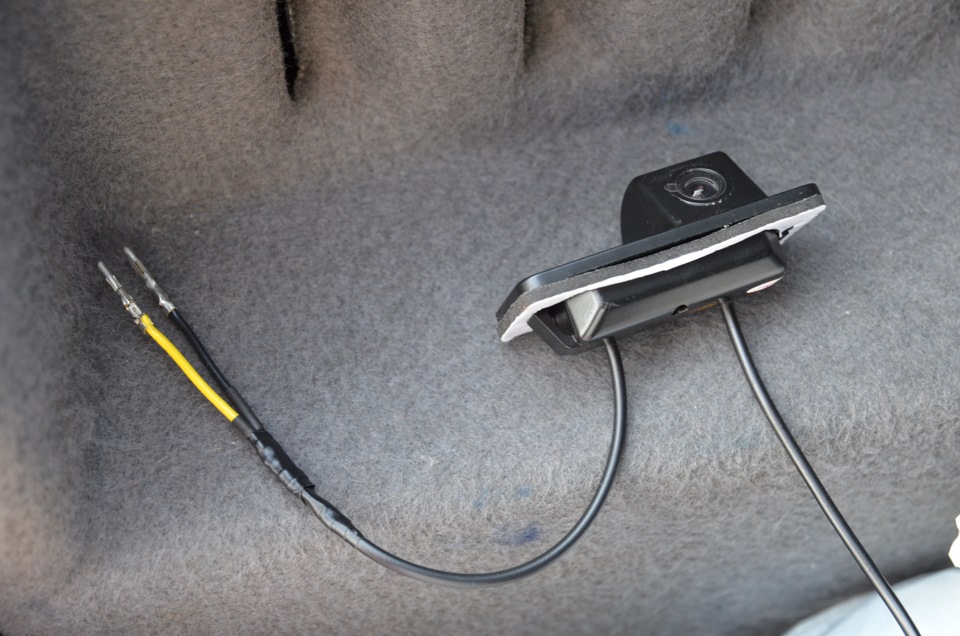

Підпаяв клеми до штекеру і до камери.

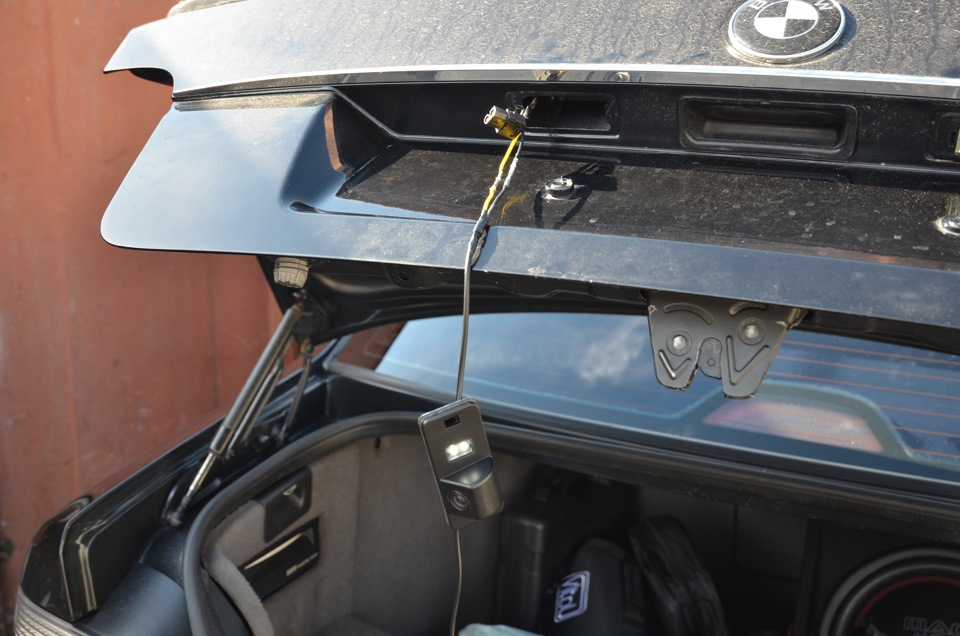

Підключив і після заізолював.
Поки я ставив, скотч м'явся, збивався і всіляко лип до всього, щоне треба. А без нього камера телепається і випадає зі штатногомісця… (тут фейспалми та ненависть). Ну, з горем навпіл встановив.Далі простягнув проводку багажником, заізолював усі з'єднання іприступив до найцікавішого — протягання проводів через гофру.Тюльпан з дроту відеосигналу, звичайно, потрібно обрізати. Загалом, друзі, якщо вам набрид традиційний секс і ви хочетерізноманітності, спробуйте протягнути провід через гофру -рекомендую! Години півтори я пихкав, намагаючись просунути шматоксталевого дроту через цю гумову кишку. Мені здається за цей час язбагнув ази і проктології та гінекології. Що я тільки не робив ічим я тільки не змащував дріт — він наполегливо за щось чіплявся ініяк не хотів пройти другу частину гофри (ту, що йде вже кузовом).Зрештою я здався, підрізав гофру під кріпленням до кузова іпростягнув дроти в обхід гофри. Так, я слабак. Але сил моїхборотися більше не було!
Наступною проблемою було те, що провід живлення камери виявивсякоротким і не дістав би лівої сторони багажника. В принципі, можнабуло підключити його і праворуч, але, на жаль, я не знав, якийпровід справа відповідає за живлення ліхтаря заднього ходу. Томувідрізав шматок дроту відеосигналу і наростив ним провід живлення.Далі настав час все підключати. Нам потрібно буде реле на 12 вольт, яке я купив в автомагазині. Просто кажіть в автомагазині: "меніпотрібне чотириконтактне реле на 12вольт". Якщо вас питатимуть "наяку машину" і т.Д.— нехай вас це не плутає. Просто звичайнестандартне 4-х котактне реле. Воно коштує 2 долари. Також я купивпосадкове гніздо для нього з проводкою. Оскільки реле — церозхідник і воно одного разу вийде з ладу — не варто паятися донього. Посадкове гніздо можна брати від п'ятиконтактного реле, просто середній провід не використовуватиметься. Контакти релепідключаємо так:контакт-85-підключаємо плюс з лампи заднього ходу, сюди ж пускаємо плюсовий провід живлення камери.
контакт 86 і контакт 30 з'єднуємо разом, до нихпідключаємо мінусовий провід з живлення камери і все це підклюємона масу.
контакт 87— з цього контакту провід піде на 17-й пінблакитного роз'єму. Про це згодом. З реле розібралися.

Тут на фото:блакитний провід піде на 17-й пін. Зелений провід - цештекер на ліхтар заднього ходу з припаяними до нього плюсовимпроводом камери і проводом від 85-го контакту реле. Теперпідключаємо відеосигнал. Для цього нам треба відключити білий тасиній роз'єм, розібрати їх та витягнути зсередини фішки зконтактами. Схеми роз'ємів ось:Провід від реле підключаємо до 17-гопіну блакитного роз'єму. Так, для підключення вам знадобляться, власне, контакти, тому що у фішці контактів ні в 17-му пініблакитного роз'єму ні в 13 і 14 пінах білого роз'єму немає.Контакти можна купити на екзисті (не раджу — дорого)

Запчасти на фото:61131383776
Або на радіоринку. Або як я просто взяти їх все з того жкомп'ютерного шлейфу живлення. Вони відмінно підходять від фішкифолоппі дисковода. Загалом вставляємо контакти. У білий роз'ємчервоний провід відеосигналу підключаємо на 13-й пін, а чорний - на14-й. У мене був відеокабель із трьома жилами і червона була нікудине підключена, а на 13-й пін треба було подати жовту жилу. Збираємота тестуємо. Китайці такі китайці… підсвічування номера тепернерівномірне, тому що в камері менше діодів… Ось так у мене всевиглядає після збирання. Треба буде ярлички на дроти наклеїти, щовід чого, а то вже й я вже перестану розуміти…

Ну і кінцевий результат виглядає ось так.

Якість відео, звичайно, жахлива. Ну та й чого чекати від камери за26 доларів? Але це явно краще, ніж нічого. У темряві у світліліхтарів заднього ходу бачить чудово + є розмітка, яка збігаєтьсязі свідченнями парктроніків. Так що поки що камера залишиться.Залишилося лише подолати помилку check numplate light. Так, спеціально не говорив мийнику про камеру, щоб перевірити, витримаєвона мийку чи ні. Витримала. Працює.
