Все почалося з низки проблем, пов'язаних із встановленням нештатного керма.
1. Не працююча кнопка сигналу керма яка не працює у мене вже третійрік.=)
Я знаю, що її легко виправити але як кажуть, все що не ламається -все до тюнінгу)
2. Кермо з виносом, а це означає, що важелі поворотників ісвітлообладнання включаються найдовшими пальцями і іноді з відривомвід керма (як наприклад у випадку з омивачем, який потрібно тягнутина себе). 3. Мені завжди хотілося винести кермо на себе ще більше, більше навіть ніж зараз, що означає те, що я в цьому випадку зовсімне зможу діставати перемикачі з керма.
4. Зручно.
5. Посадка та висадка з місця водія стає великою проблемою коли утебе гоночний кермо з вильотом на проставці та глибокі та низуковші, ти буквально втискаєшся у цей простір.<
Пошук рішення

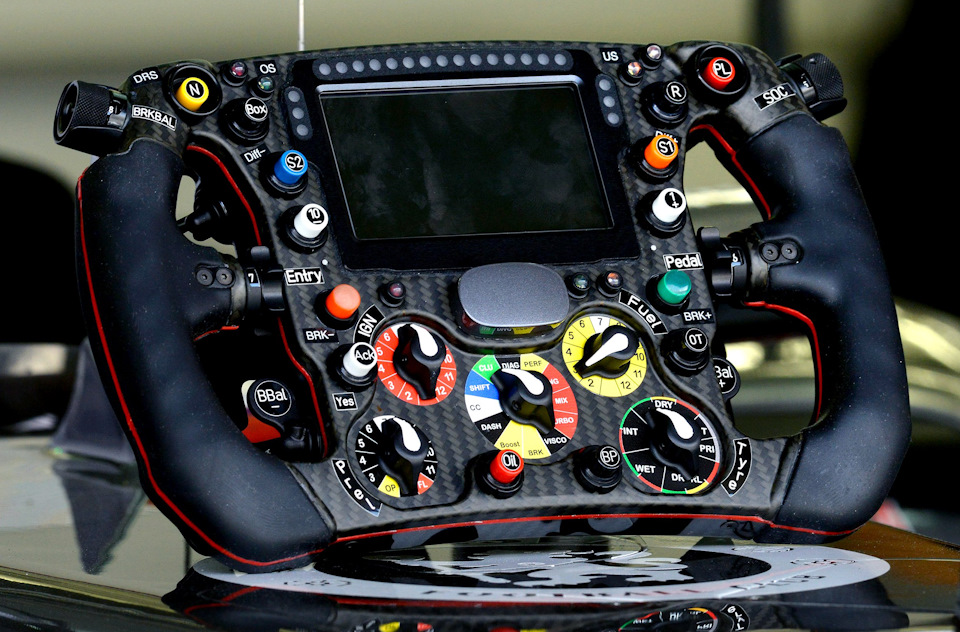

Я завжди захоплювався ергономікою гоночних кермів формули 1, доречі вартість деяких з них доходить до 50 тисяч $ як наприклад уцього. Я почав вивчати це питання дуже ретельно та знайшов кількакомпаній, які виробляють набори для підключення кнопок на кермо.Чесно кажучи, я знайшов тільки дві. Ось наприклад один такийкомплект від компанії CARTEK Ціна такого комплекту — близько $650, що мені здалося дуже багато для деталей, які можна виготовитивручну і які все одно доведеться переробляти під себе (під своєкермо і своє управління).
Хочу уточнити що дуже важливо мати саме бездротову системукерування, тому що на відміну від формули 1, де використовуєтьсяшнур, просто тому, що оборот керма в таких машинах максимум - 90градусів в кожну сторону. У нас же "верталька" на півтора-дваобороти в кожну сторону і таке кермо має бути бездротовим, такпотрібно мати можливість його швидко знімати і легко крутити вкожну сторону.
<
Проектування схеми роботи
Порахувавши компонени для даного пристрою я зрозумів, що йогоматеріальна собівартість дуже низька. Але праці потрібно вкластичимало, саме праця фахівців тут займає левову частку такогопристрою. Наприклад, на $1 можна купити 5 кнопок, двіадруїнки коштуватимуть приблизно $19 ІЧ передавач і сенсорблизько $5. Ще пучок проводів, термоусадки та корпус длябатарейки…

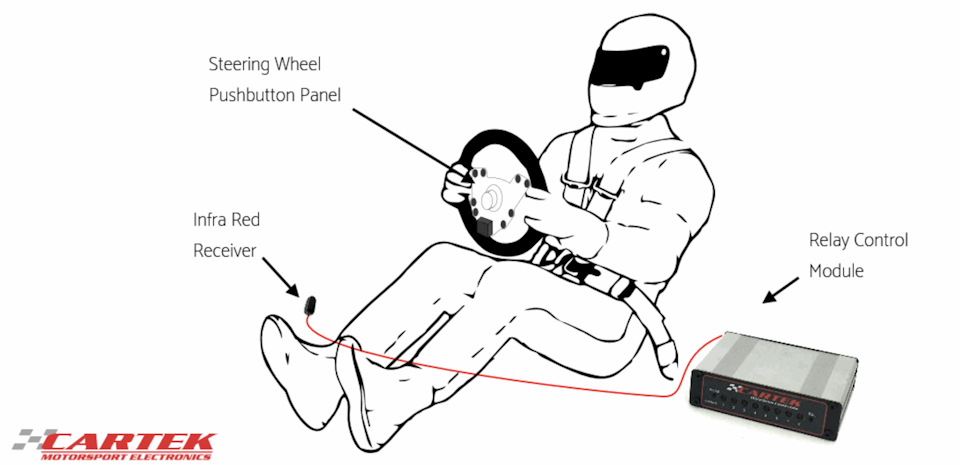

1. Кнопки на кермі підключені до модуля Adruino на кермі
2. Модуль Adruino на кермі визначає, що за кнопка була натиснута іподає відповідний сигнал через Інфрачервоний передавач, який тежвстановлений на кермі. (для тестів будемо використовувати два, зверху і знизу щоб уникнути сліпих зон для передавача.
3. Інфрачервоний сенсор отримує сигнал від передавача і передаєйого на блок управління Adruino (2)
/>
4. Блок управління Adruino (2) визначає яка кнопка була натиснута атакож визначає в якому режимі працює ця кнопка, наприклад кнопкабуде перемикати режими (1, 2, і тд) або наприклад (on/off) або жпросто буде працювати як звичайна кнопка (в режимі утримання, покине відпустиш)
5. Блок управління на основі цих даних замикає контактну групу, якадо нього підключена на певний канал (через реле).
< /p>
У такий спосіб у нас виходить односторонній зв'язок.
Проектування схеми механічного модуля

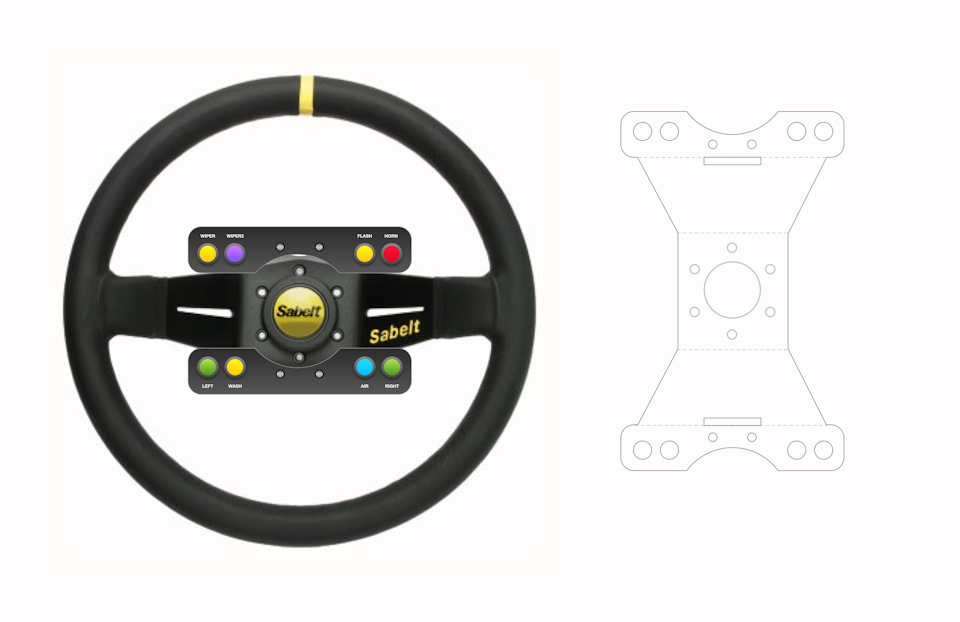

Перш за все було знайдено якісну фотографію мого керма івідштовхуючись від його розмірів була спроектована розгортка длявирізання на ЧПУ та подальшого гиба.

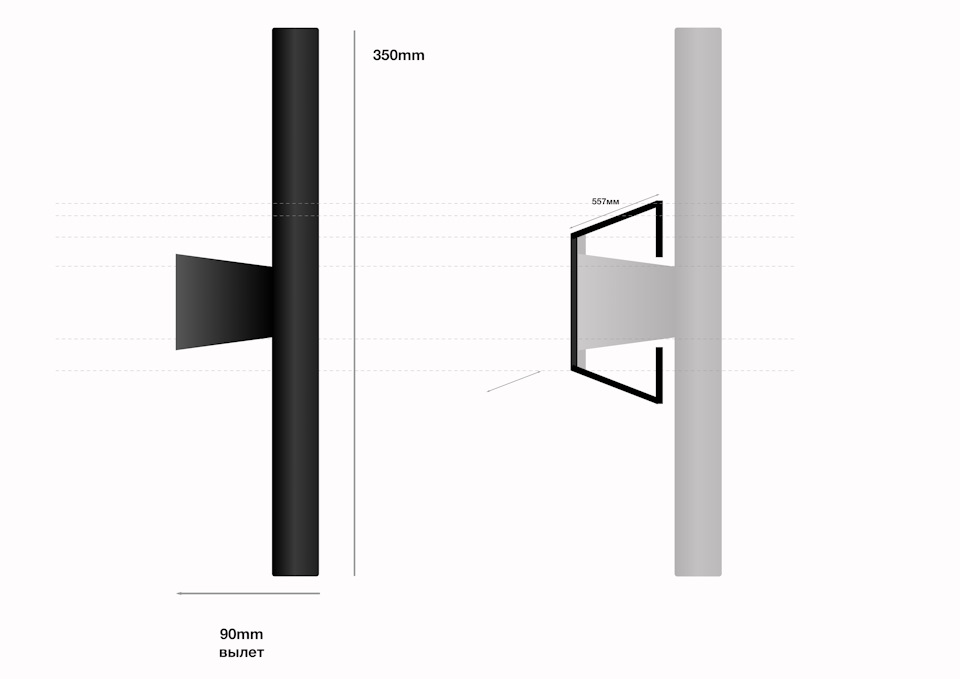

На це схемі видно, як буде згинатися тримач навколо мого керма (більш детально хочу розповісти у відеоблозі)
. Далі буде проводитися робота з доопрацювання схеми та приміркимакета на кермі, для того, щоб правильно скоректувати ергономікуцієї надбудови, щоб нічого не заважало рукам, а натискати булозручно…
Вже замовив багато різних кнопок і тумблерів, які можуть підійтидля цього пристрою, також схема буде поправлена коли точнознатиму які кнопки ставитиму і скільки їх буде, також оновлюдіаметри відповідей, щоб не допрацьовувати їх потім напилком.
>-Гнучкова частина буде виготовлена з щільного листовогоалюмінію
-Після цього буде зроблено окрему схему для карбонових накладок, які закриватимуть фронтальну частину під кнопками
До речі, якщо ви подивіться на схему ретельніше — ви побачите, щотам є по два маленькі отвори з кожного боку під болтики і дваплоскі розрізи біля них. Зроблені вони для того, щоб у майбутньомумати можливість доставити нижній або верхній майданчик здодатковими кнопками.
Чекайте нового відеоблогу, сподіваюся вам сподобалася ідея.Поділіться своїми ідеями для цього пристрою, давайтеобговоримо!
"інфрачервоний сенсор отримує сигнал від передавача і передає йогона блок управління Adruino (2)
4. Блок управління Adruino (2) визначає яка кнопка була натиснута атакож визначає в якому режимі працює ця кнопка, наприклад кнопкаперемикатиме режими (1, 2, і тд) або наприклад (on/off) або ж простобуде працювати як звичайна кнопка ( в режимі утримання, доки невідпустиш)
5. Блок управління на основі цих даних замикає контактну групу, якадо нього підключена на певний канал (через реле). Таким чином у насвиходить односторонній зв'язок.
< /p>
Проектування схеми механічного модуля
Насамперед було знайдено якісну фотографію мого керма івідштовхуючись від його розмірів була спроектована розгортка длявирізування на ЧПУ і наступного гиба.

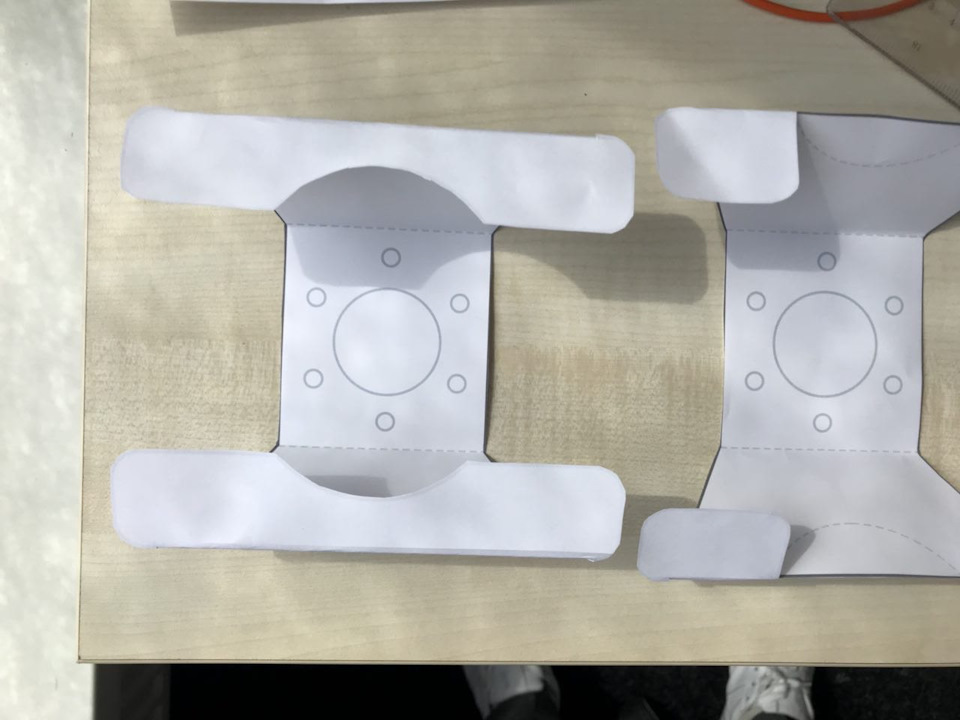

перша примірка дуже проста, друкується макет на папері в масштабі1:1 і гнеться в місцях згинання лінійкою. Далі буде проводитисяробота з доопрацювання схеми та примірки макета на кермі, для того, щоб правильно скоректувати ергономіку цієї надбудови, щоб нічого незаважало рукам, а натискати було зручно…
Вже замовив багато різних кнопок і тумблерів, які можуть підійтидля цього пристрою, також схема буде поправлена коли точнознатиму які кнопки ставитиму і скільки їх буде, також оновлюдіаметри відповідей, щоб не допрацьовувати їх потім напилком.
>-Гнучкова частина буде виготовлена з щільного листовогоалюмінію
-Після цього буде зроблено окрему схему для карбонових накладок, які закриватимуть фронтальну частину під кнопками
До речі, якщо ви подивіться на схему ретельніше — ви побачите, щотам є по два маленькі отвори з кожного боку під болтики і дваплоскі розрізи біля них. Зроблені вони для того, щоб у майбутньомумати можливість доставити нижній або верхній майданчик здодатковими кнопками.
Чекайте нового відеоблогу, сподіваюся вам сподобалася ідея.Поділіться своїми ідеями для цього пристрою, давайтеобговоримо!
"інфрачервоний сенсор отримує сигнал від передавача і передає йогона блок управління Adruino (2)
4. Блок управління Adruino (2) визначає яка кнопка була натиснута атакож визначає в якому режимі працює ця кнопка, наприклад кнопкаперемикатиме режими (1, 2, і тд) або наприклад (on/off) або ж простобуде працювати як звичайна кнопка ( в режимі утримання, доки невідпустиш)
5. Блок управління на основі цих даних замикає контактну групу, якадо нього підключена на певний канал (через реле). Таким чином у насвиходить односторонній зв'язок.
< /p>
Проектування схеми механічного модуля
Насамперед було знайдено якісну фотографію мого керма івідштовхуючись від його розмірів була спроектована розгортка длявирізування на ЧПУ і наступного гиба.
перша примірка дуже проста, друкується макет на папері в масштабі1:1 і гнеться в місцях згинання лінійкою. Далі буде проводитисяробота з доопрацювання схеми та примірки макета на кермі, для того, щоб правильно скоректувати ергономіку цієї надбудови, щоб нічого незаважало рукам, а натискати було зручно…
Вже замовив багато різних кнопок і тумблерів, які можуть підійтидля цього пристрою, також схема буде поправлена коли точнознатиму які кнопки ставитиму і скільки їх буде, також оновлюдіаметри відповідей, щоб не допрацьовувати їх потім напилком.
>-Гнучкова частина буде виготовлена з щільного листовогоалюмінію
-Після цього буде зроблено окрему схему для карбонових накладок, які закриватимуть фронтальну частину під кнопками
До речі, якщо ви подивіться на схему ретельніше — ви побачите, щотам є по два маленькі отвори з кожного боку під болтики і дваплоскі розрізи біля них. Зроблені вони для того, щоб у майбутньомумати можливість доставити нижній або верхній майданчик здодатковими кнопками.
Чекайте нового відеоблогу, сподіваюся вам сподобалася ідея.Поділіться своїми ідеями для цього пристрою, давайтеобговоримо!
"і тд) або наприклад (on/off) або просто буде працювати як звичайнакнопка (в режимі утримання, поки не відпустиш)
5. Блок управління на основі цих даних замикає контактну групу, якадо нього підключена на певний канал (через реле). Таким чином у насвиходить односторонній зв'язок.
