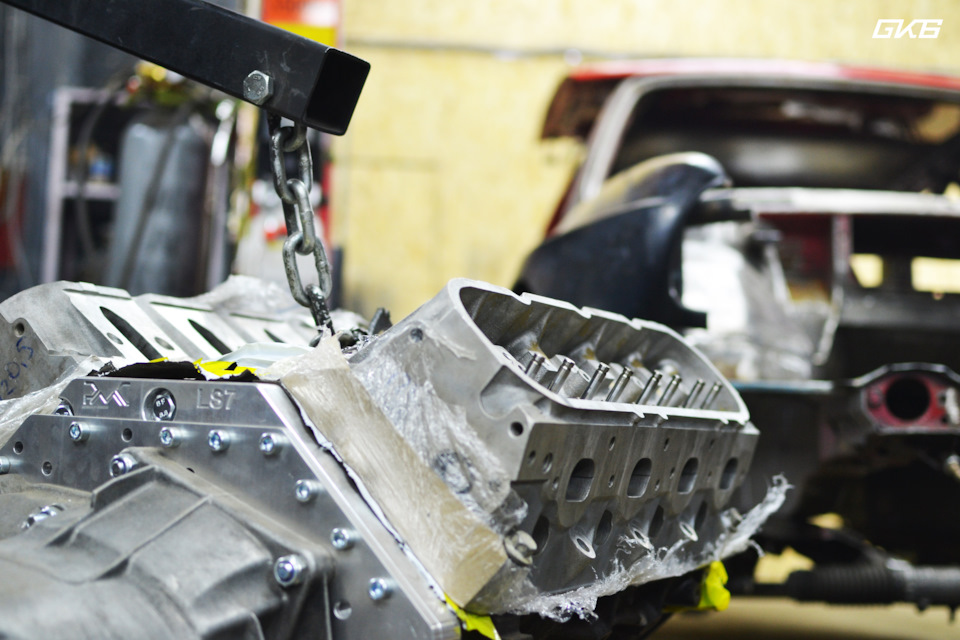

Процес сканування Е30 ми відкладали до моменту, поки не приїдеплита, що з'єднує 6.2-літровий LS і дизельну механіку, здатнупереварити 900+ Нм. Після того як попередньо було встановленосиловий агрегат, ми розуміли низку завдань, які незабаром намдоведеться вирішити.

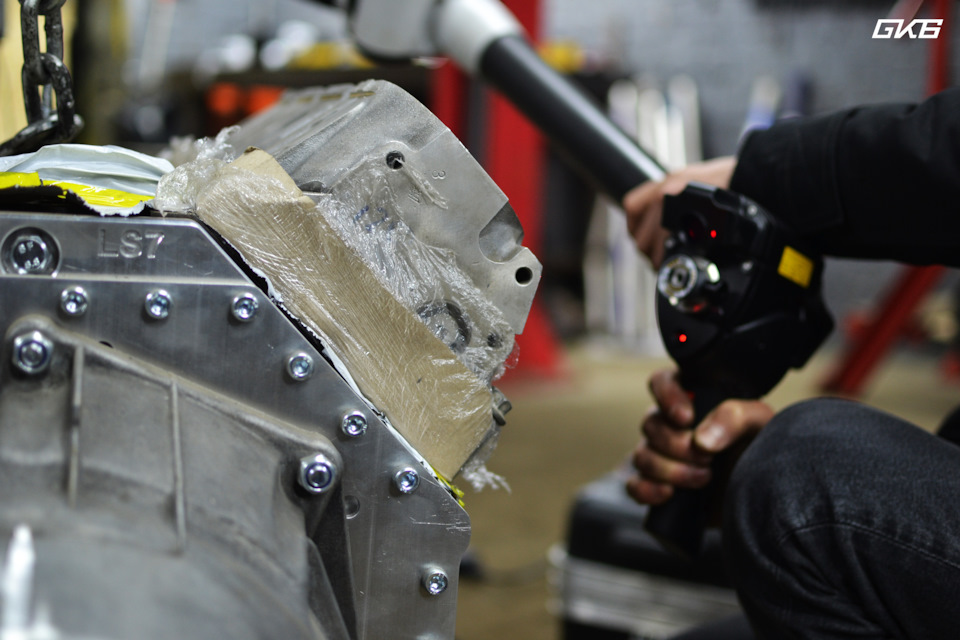

Завдання перше, і найголовніше, — перевірка співвісності установкитрансмісії.За допомогою призначених для цих завдань щупів отрималикоординати центральних точок фланця редуктора і мкпп.При точностісканера, що дорівнює 0, 02мм, отримали різницю точок, рівну 0, 00мм, а значить - абсолютну вісь редуктора і вторинного валу коробки.

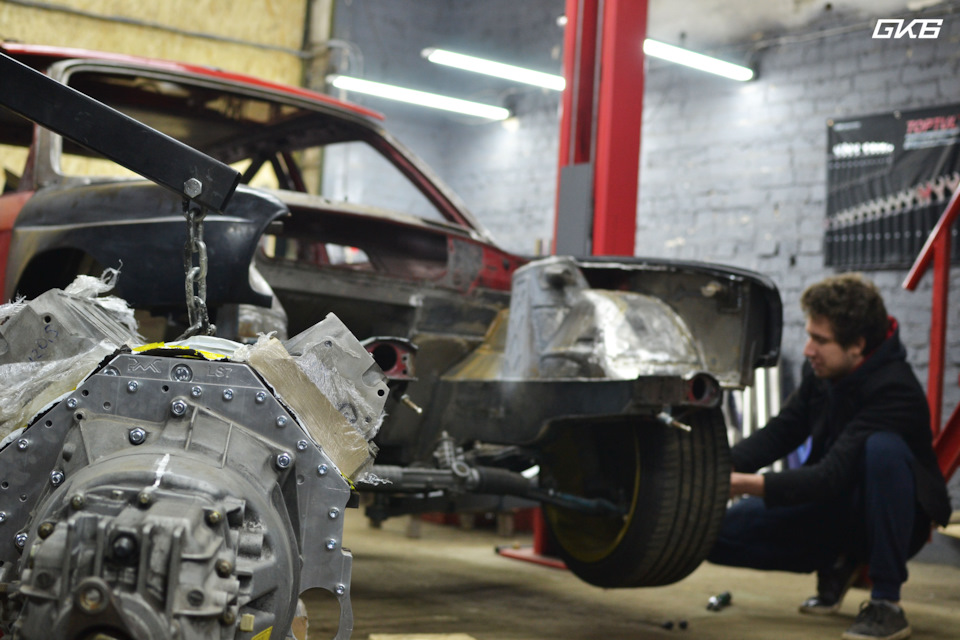

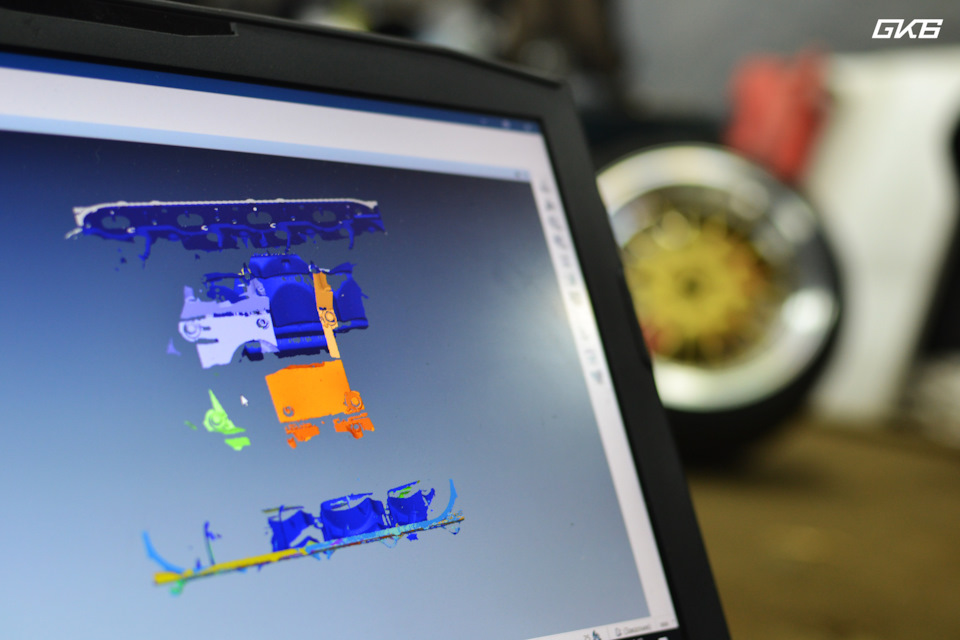

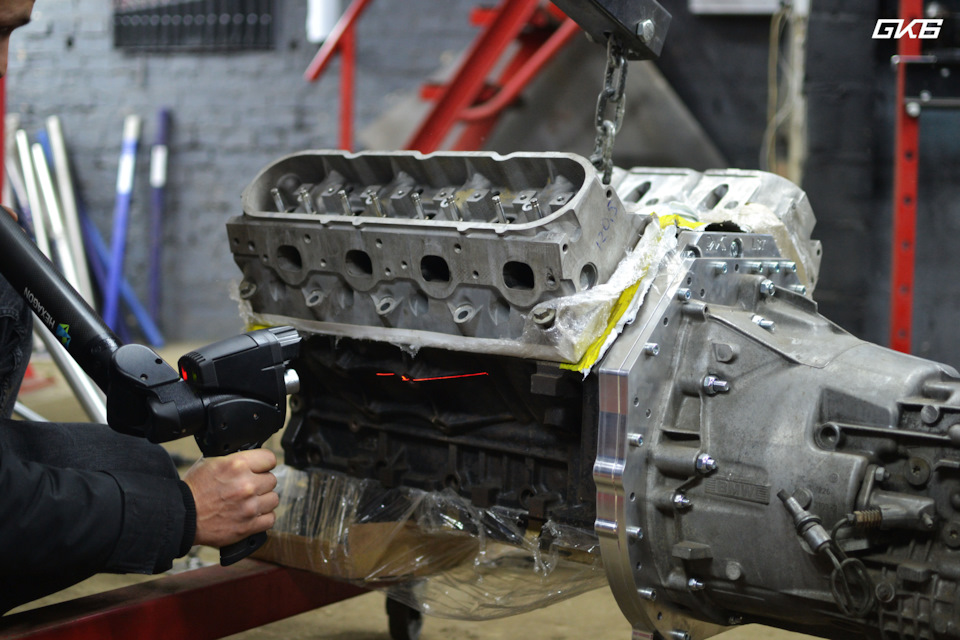

Після перевірки цих параметрів силовий вузол був вилучений длясканування підкапотного простору, двигуна окремо, точок кріпленняпідвіски та її елементів, як стандартних, так і тих, які будутьвстановлюватися. Віртуальному середовищі і в ній же збираєтьсядокупи в одну цілу 3Д-модель, скан підкапотки полегшує завданняпроектування кронштейнів різних навісних і супутніх їмелементів:бачків, кріплень AN-магістралей, електропроводки, радіаторів, насосів, впускних і випускних колекторів./p>
Враховуючи те, що стандартна колісна колія тачки не відповідаєрозмірам крил від БМВ М3, прийнято рішення розробити болт-вінрішення передньої підвіски. Одним пострілом - 5 зайців:розширюємоколію під М3 крила, міняємо геометрію підвіски для кращоїкерованості, встановлюємо 6-поршневі супорти від Porsche PanameraGTS, встановлюємо койловери з платформи GT-86, переходимо наколісну розболтовку 5/120. Величезний масив даних вже обробляєтьсяінженерами, а значить — незабаром ми приступимо до проектування іпіднімемося ще на 1 ступінь ближче до довгоочікуваного запуску таперших тестів! І наостанок. Невеликий тизер того, що заразвідбувається, несподівано Влад з каналу Paskudaproject знявневеликий огляд поточного стану авто, можете подивитися з 20-їхвилини. У Grand KB. Вони у своєму Інстаграм викладають відео промоє авто частіше, ніж це роблю я, так би мовити виворот процесу.Підписуйтесь, якщо цікаво.
