Простий і водночас ефективний зарядний пристрій може бути таким...

Багато хто знає, що зарядний пристрій можна зробити зі старогокомп'ютерного блоку живлення, проте в будівництві, це може бутидосить складно. Але є спосіб переробки конкретно одного, на базімікросхеми TL494, поширеного блоку, з мінімальними втручаннями Цяідея, та й схема, була взята ще зі старих журналів "радіо".Наприкінці, розповім плюси і мінуси такого зарядника поданій переробці.
Щодо деякої теорії, про те як правильно заряджати акумуляторнубатарею та способи її заряду, рекомендую дуже цікаву книжку "зарядні пристрої-1" автори Ходасевич А.Г., Ходасевич Т.І., точнішена сторінках 7-9.

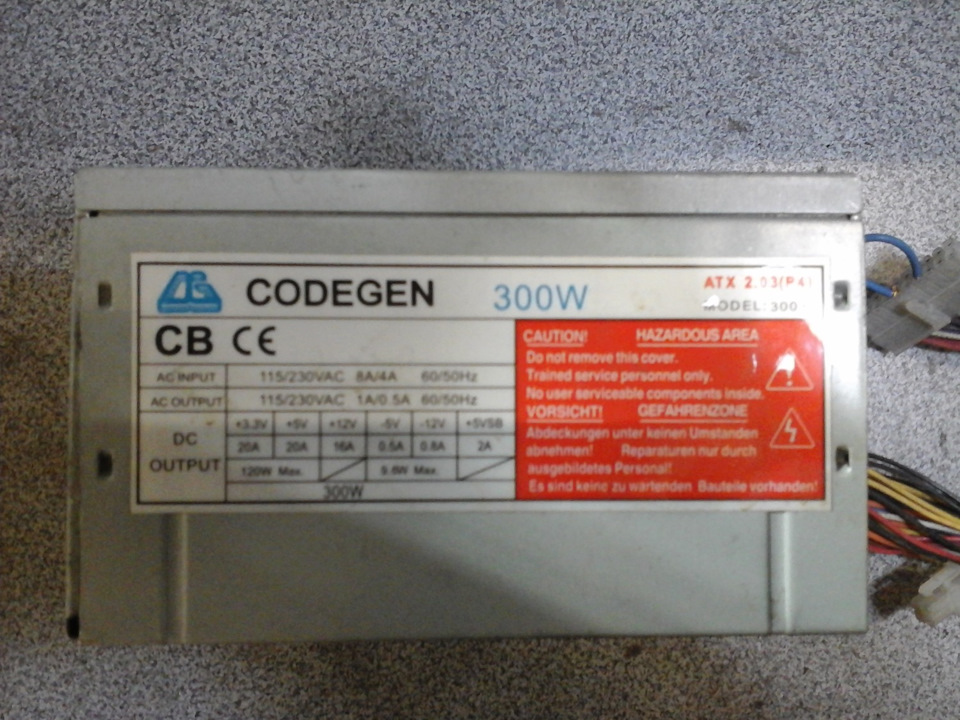

Для початку, нам потрібен робочий комп'ютерний блок живлення, модель якого повинна відповідати як на малюнку нижче, потужністювід 250 Ватт і вище.
Схемні рішення в різних моделях блоків живлення різні і не завждивиходить досягти бажаного результату з якоюсь іншою наявною платою, тому наша переробка заснована на конкретно зазначеній і змінімальними змінами. Для початку перевіряємо БП на працездатність.br>

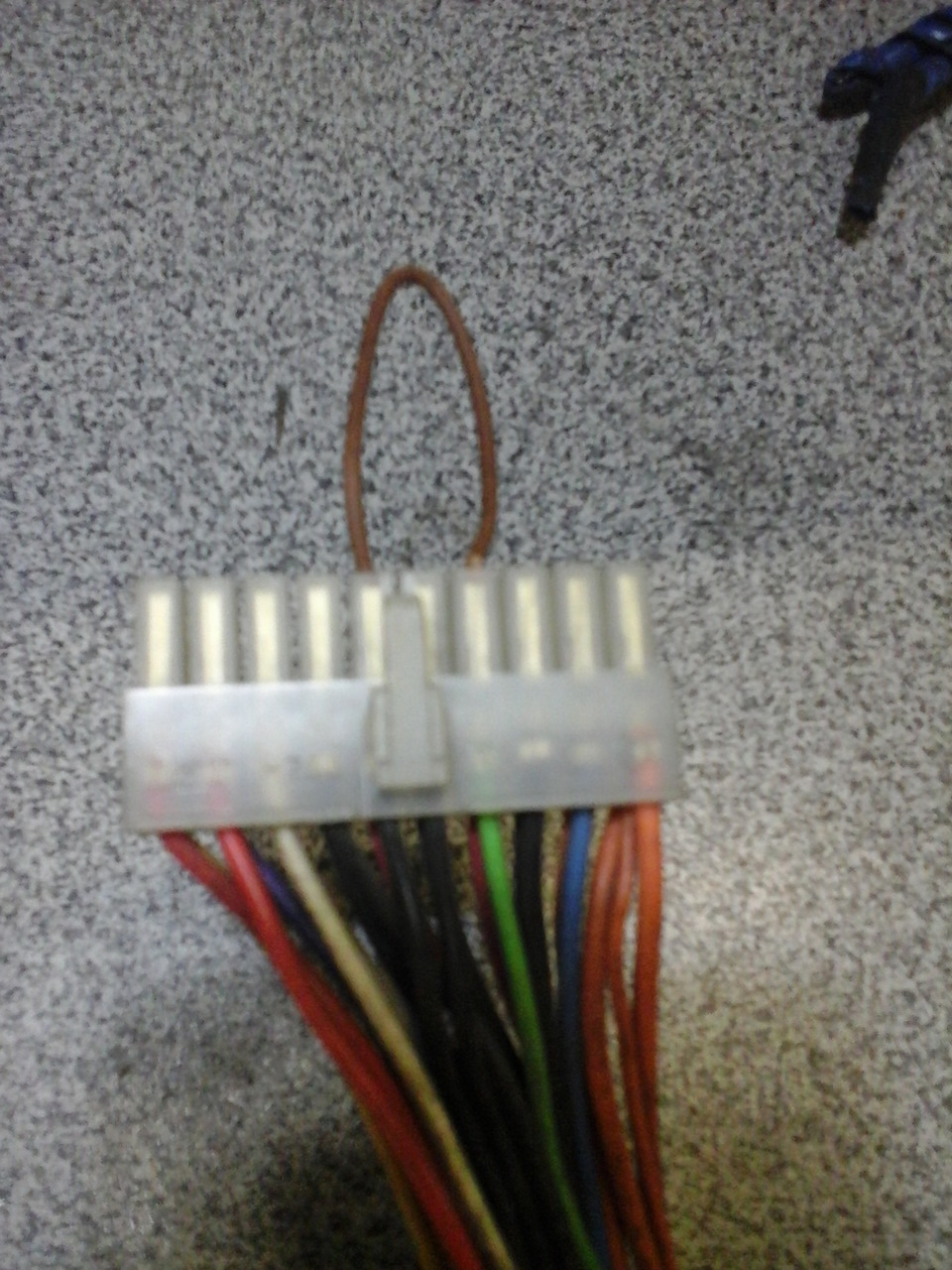

Перемичка для запуску (зелений-чорний)

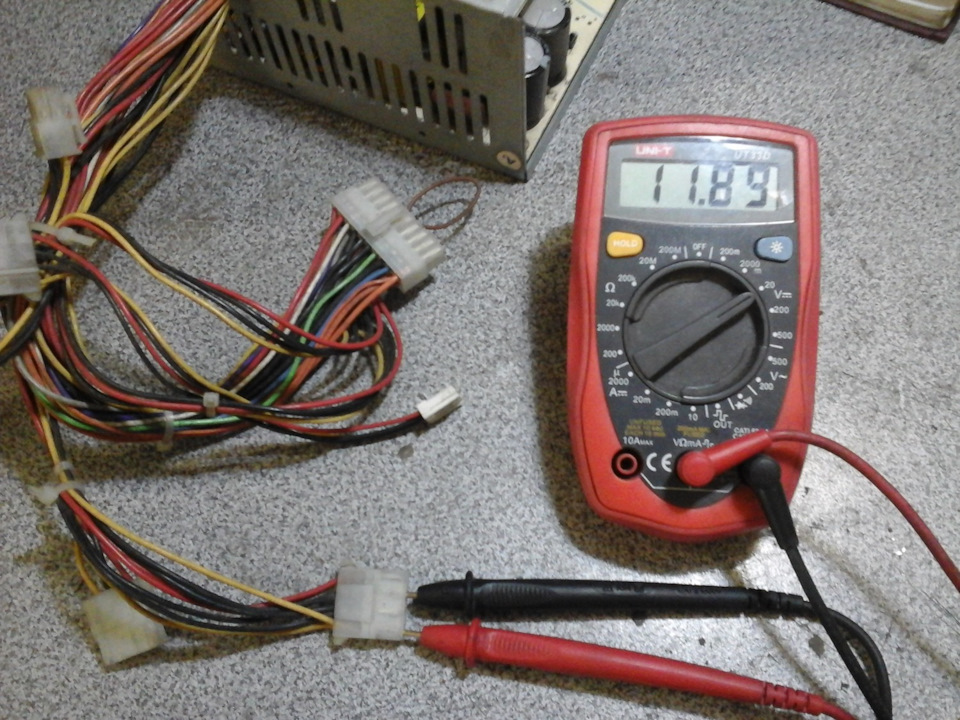

Для цього робимо перемичку з дроту, контакти ставимо на зелений ібудь-який чорний провід широкого роз'єму, а потім вже подаємонапругу мережі 220В. Блок має запрацювати. Вимірюємо напругу нажовтому і чорному проводах, воно має бути 12В. Для регулюванняструму, знадобиться змінний резистор номіналом близько 33 кОмбудь-якої потужності, допускається + - пару ком.

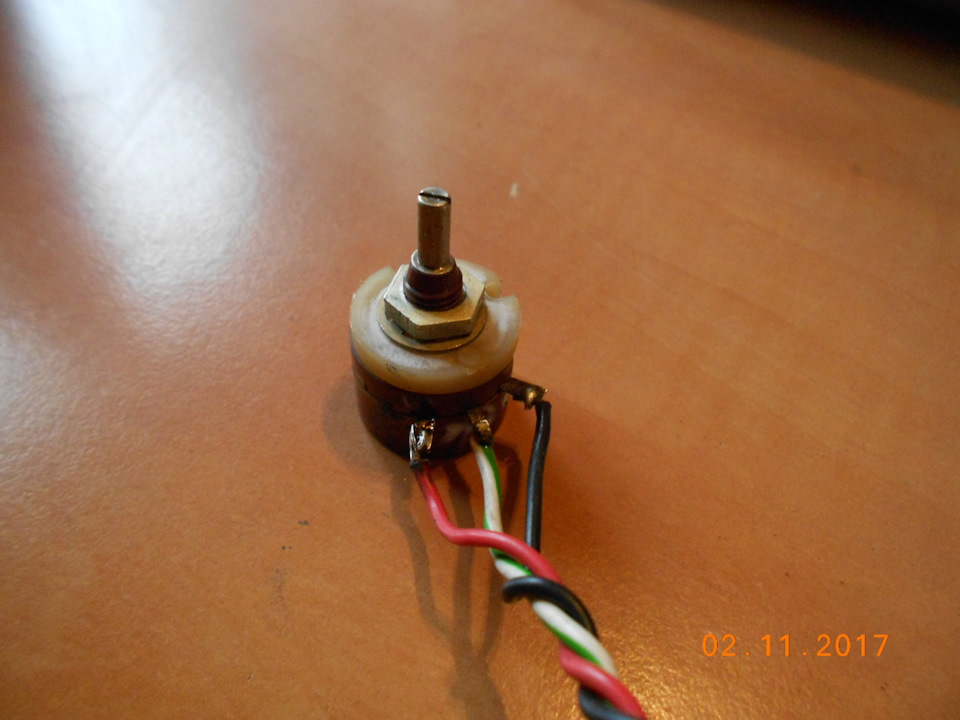

Змінний резистор будь-якої конструкції

Штатний електролітичний конденсатор (шина 12В), доведеться замінитина 25В, так як він, все-таки, розрахований на 16В.
Амперметр використовуємо компактний — готовий або саморобний зрозрахованим шунтом на 10 А.

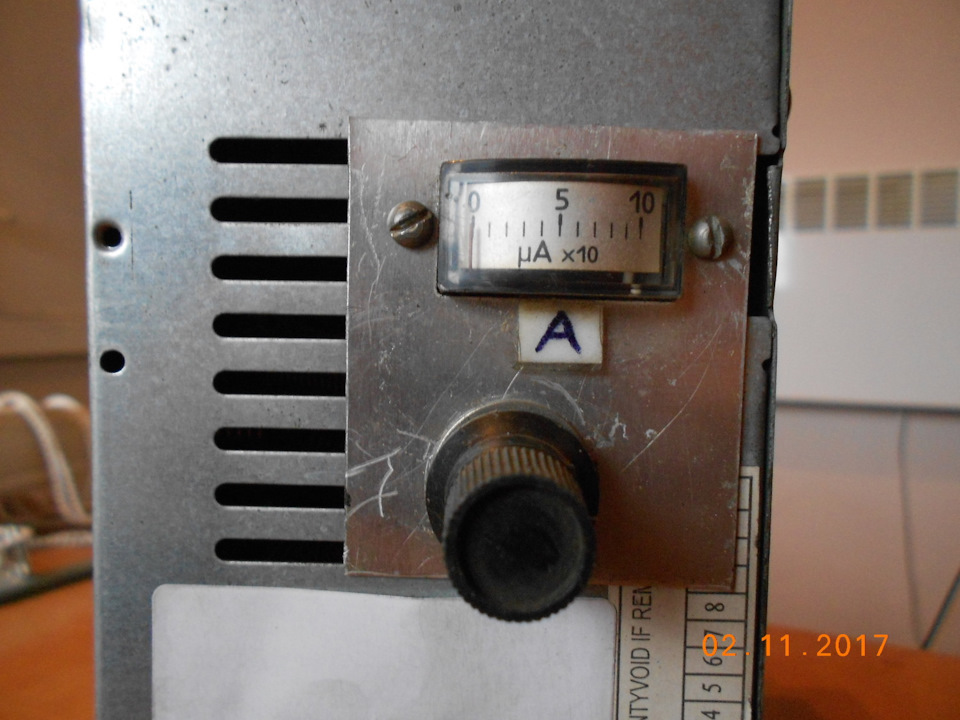

Приклад амперметра
Два комп'ютерні силові кабелі, живлення і заряджання, або ж свійваріант.
Приклад готових кабелів, для зарядки вистачає з головою
Приклад роз'ємів живлення і виходу на АКБ Розбираємо корпус, звільняємо плату. Звертаємо увагу на мікросхему, вона має бутисерії TL494 або її аналог КА7500.
Наступний етап:випаюємо всі непотрібні дроти, крім зеленого, одногочервоного (шина 5 вольт) та чорного (мінусова шина).
Плата без зайвих проводів
Шукаємо конденсатор 12 Вольтової шини (жовті проводи) і перепаюємона наш, з великою напругою.
Заміна конденсатора великої ємності на 25В
Зелений провід запаюємо на загальну мінусову шину (чорні дроти), цеперемичка для запуску плати.
Впаюємо червоний і синій дроти більшого перерізу на + 12В і -12В ізалишаємо невеликий запас їх довжини, це вихідна лінія на амперметрі на "крокодильчик" для зарядки АКБ. Беремо змінний резистор і накрайні висновки запаюємо чорний і червоний провід, що залишили наплаті. Підключаємо резистор у плату Від середнього виведенняпотенціометра, провід ведемо на першу ніжку мікросхеми. p>
Перша ніжка мікросхеми і на середній висновок резистора
Основна доопрацювання готова.
Тепер можна провести першу перевірку та налагодження.
Для цього ставимо резистор у середнє положення, і включаємо блокживлення.
БУДЬТЕ УВАЖНІ, НА ПЛАТІ ПРИСУТНЄ ВИСОКИЙ НАПРУГ!
Перші випробування
Заміряємо вихідний напруга мультиметром і плавно крутимо повзунокза годинниковою стрілкою. У крайньому положенні, в ідеальномуваріанті, має бути десь 15, 5 В, проте може бути трохи менше. Якщонапруга замість збільшення зменшується, то міняємо місцями контактичорного та червоного дротів на змінному резисторі. Звертаю увагу нате, що якщо резистор скрутити у бік меншої напруги, при вольтажінижче 10В, блок вимкнеться, тобто увійде на захист. Щоб йогоповторно запустити, потрібно вимкнути живлення та почекати кількасекунд (близько 5 сек.). Вихідну напругу зарядного пристрою можнапідвищити і до 18В, для цього достатньо знайти на платі стабілітронZ1 і випаяти його. Місцезнаходження елемента знаходиться біляконтактів живлення вентилятора, на малюнку позначено. СтабілітронАмперметр підключається в розрив плюсового або мінусовогопровідника, за бажанням збираючого. br> Перед остаточним монтажембажано перевірити пристрій під навантаженням. Для експерименту, підключаємо автомобільну лампочку на 12В або спіраль ніхромовогодроту, ну або акумулятор від УПС ... Правильно підключенийамперметр відхилиться на якесь значення сили струму. Далі йдескладання плати в корпус і його оформлення може бути довільним. Умоєму варіанті використовую готові шнури та роз'єми. Кабель длязарядки АКБ слід доопрацювати з додаванням клемних затискачів "крокодильчиків". Обов'язково перевірте полярність.
Приклад готового ЗУ

Такий спосіб будівництва не вимагає будь-яких особливих доробок ісерйозних втручань у плату, проте в ньому є свої плюси тамінуси.
Мінус:слід уникати короткого замикання між клемами ЗУ, хоча блок іззахистом від КЗ, проте не рекомендую цього робити, оскільки буливипадки виходу з ладу схеми, далі регулювання струму не завжди вширокому діапазоні.
Плюси:компактний, легкий, велика віддача струму (особливості даноїмоделі блоку живлення), автоматичний, не боїться перепадів напругив мережі і стабільно тримає вихід, найпростіший у будівництві, ефективно охолоджується.
Всім добра і позитивного заряду!
