Даний запис може слугувати інструкцією для встановлення мультируля в bmw e36 до китайської магнітоли з виїздним екраном
Ітак що нам потрібно…потрібен сам руль з кнопками (в даному випадку руль від е46) шлейф руля від е38-е39 ДОРЕЙСТАЙЛ, трохи інструментів, трохи витримки і акуратності))

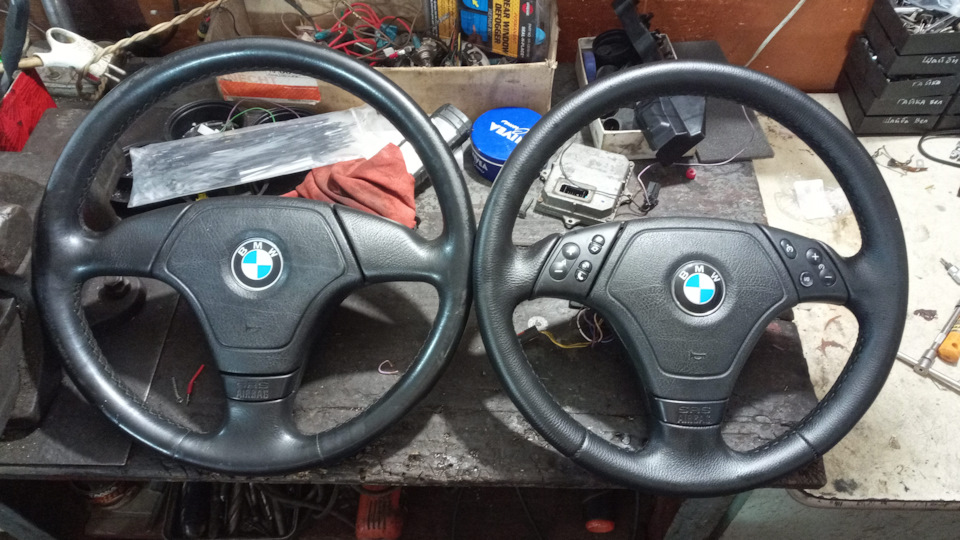

Мені здалося, що рулі практично одинакові, за винятком кнопок…як я помилявся(((
Рулі абсолютно різні! однакове хіба кріплення на рульовий вал та форма))

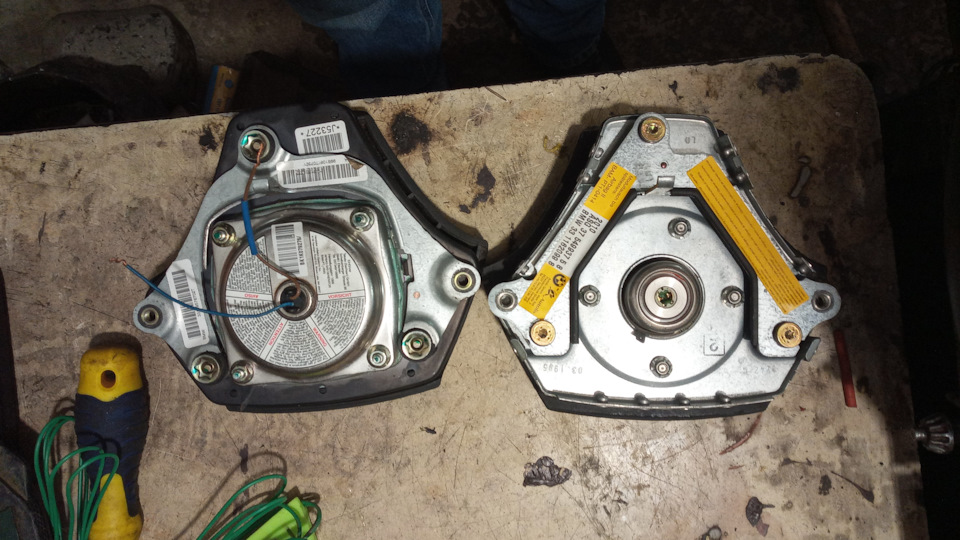

Навіть здавалось би однакові подушки безпеки, насправді дуже різні…як по формі так і по підключенню. В е36 із шлейфа виходить жовтий штекер який втикається прямо в подушку…в новому рулі подушка йде вже з проводами і своїм штекером. Покищо я незнайшов іншого виходу як обрізати штекери від шлейфа і подушки і зєднати їх під термоусадку.

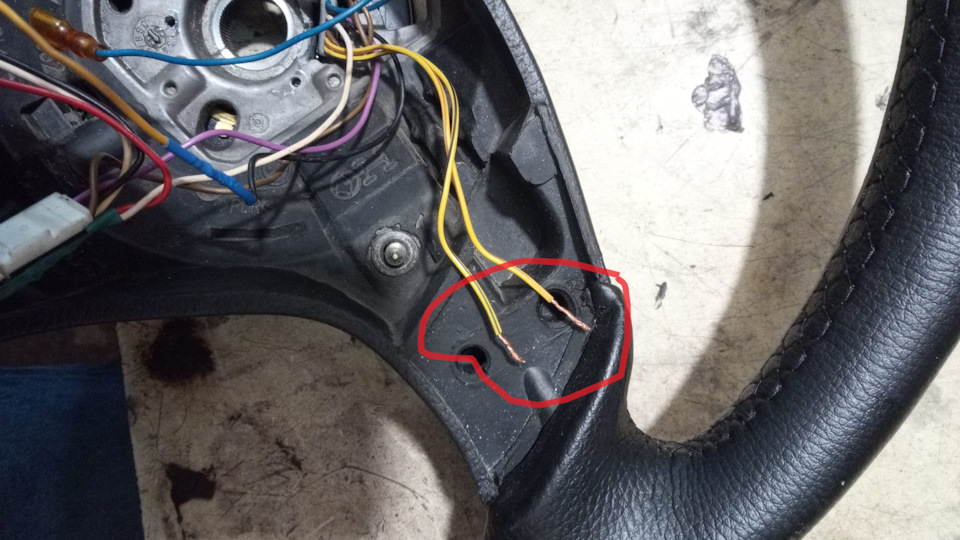

провода airbag-aДалі розбираєм руль витягуєм з нього кнопки (просто тянем на себе) і подушку, Оскільки стандартний шлейф даного руля зовсім інший а нам треба втулити сюди шлейф від е39 е38…берем дрель, дремель, болгарку і пиляєм, сверлим.Повинно вийти приблизно отак

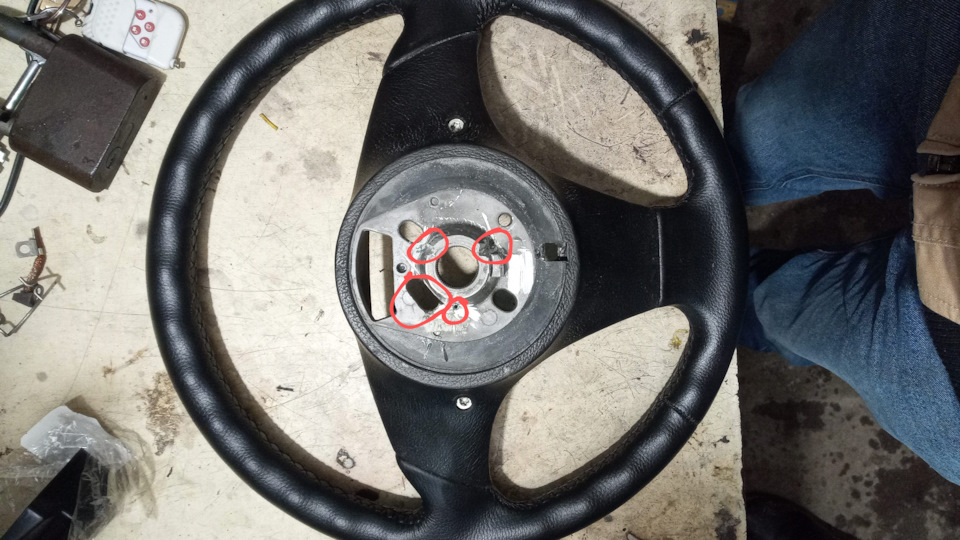

червоним виділено де і які мають бути отворимасса від шлейфа
який повинен бути шлейф від е38 е39…видно що відрізняється від стандартного е36 лише кількістю проводів у роз
">
шлейф на місці. Прикручений на будівельні саморізи…правда хіба на два, оскільки третій я всетаки невгадав((Тепер займемся кнопками, потрібен тонесенька насадка torx t6, тонкий паяльник і бажано паяльний фен, пінцет, мультиметр, тоненький провід в ізоляції, гострий і тонкий скальпель або ніж
Розкручуєм всі винти ззаду на кнопках і розполовинюєм їх, повинно вийти отак:

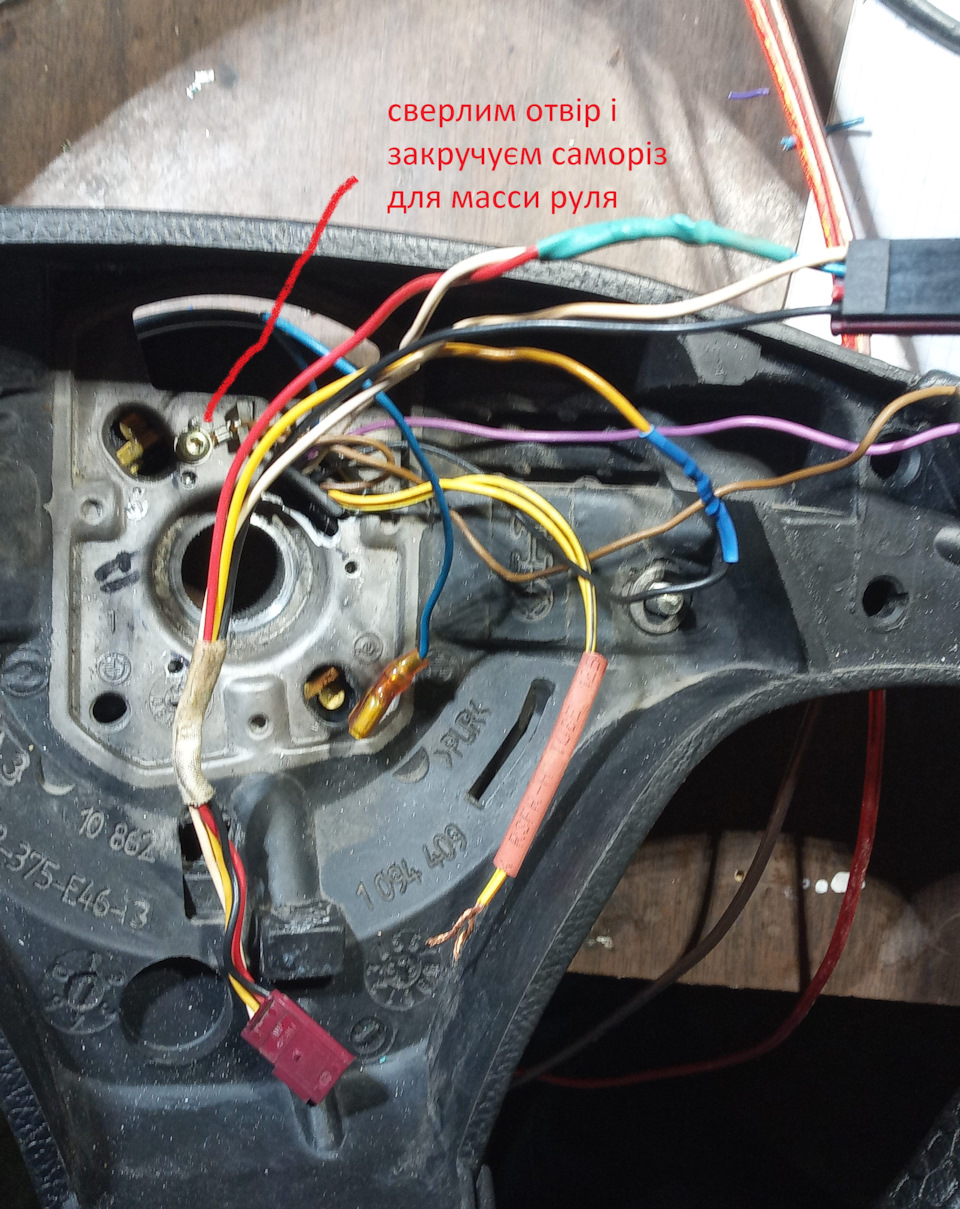

Потім все збираєм і займемся проводами. Штекер живлення на кнопках круїзу вивільняєм від зайвих проводів, залишаєм тільки крайні + підсвітки (фіолетовий) і коричневий (масса)
провода які зєднують кнопки магнітоли і круїзу теж модифікуюм:
Подушку я з "єднав на скутку поки не придумаю якийсь роз "єм. Доречі роз "єм бажано з позолоченими контактами, оскільки це важлива система в плані безпеки…
доречі всередині цього штекера в розрив одного провода подушки був встроєний якийсь дроссель чи індуктивність…хто в курсі яка в нього функція? зєднуюючи подушку я його викинув, бо в новій подушці такої системи немає, але всеодно цікаво його призначення. Хто вкурсі?Все збираєм все докупи, прикручуєм руль…
тепер переходим до штекера який іде від проводки машини до шлейфа.
туди нам треба вставити 3 додаткові проводки. Я незнайшов таких роз "ємів типу папа, тому вставив підходящі по діаметру проводки і залив це діло термоклеєєм
Там де фіолетовий туди підключаєм провід + від габаритів (взяв від перемикача освітлення) там де чорний і білий ці два провода тягнем до магнітоли на проводи key1 i key2, настроюєм кнопки в самій магнітолі…і вуаля маємо робочі кнопки магнітоли на нештатній музиці.
круїзу в мене нема, тому вони лишаються незадіяними, використав лише кнопку I/0 на круїзних кнопках для ввімкнення і вимкнення магнітоли з руля)
якщо є питання, задаєм в коментарях)) всім удачного дооснащення своїх любимок)
