Оновлення №15. S319A BMW HomeLink (частина 1)

Довго я ганявся за цим дооснащенням. Найгірше те, що на ebay.comцих блоків сотні, але вони нам не підходять — зовсім інша частота.315 Mhz Америка і 433 Mhz Європа. Важко було найти самеєвропейський блок. Мені це було дуже важливо, бо в той час як іншіставлять блоки просто для краси — мені потрібен був функціонал. Щона роботі, що дома стоять шлагбауми які відкриваються з пульта. Іноситись постійно з купою пультів — те ще задоволення.
На Драйві чи форумах описано процес дооснащення настільки детально, що навіть добавити нема що.
Тому просто фото з коротким описом :)

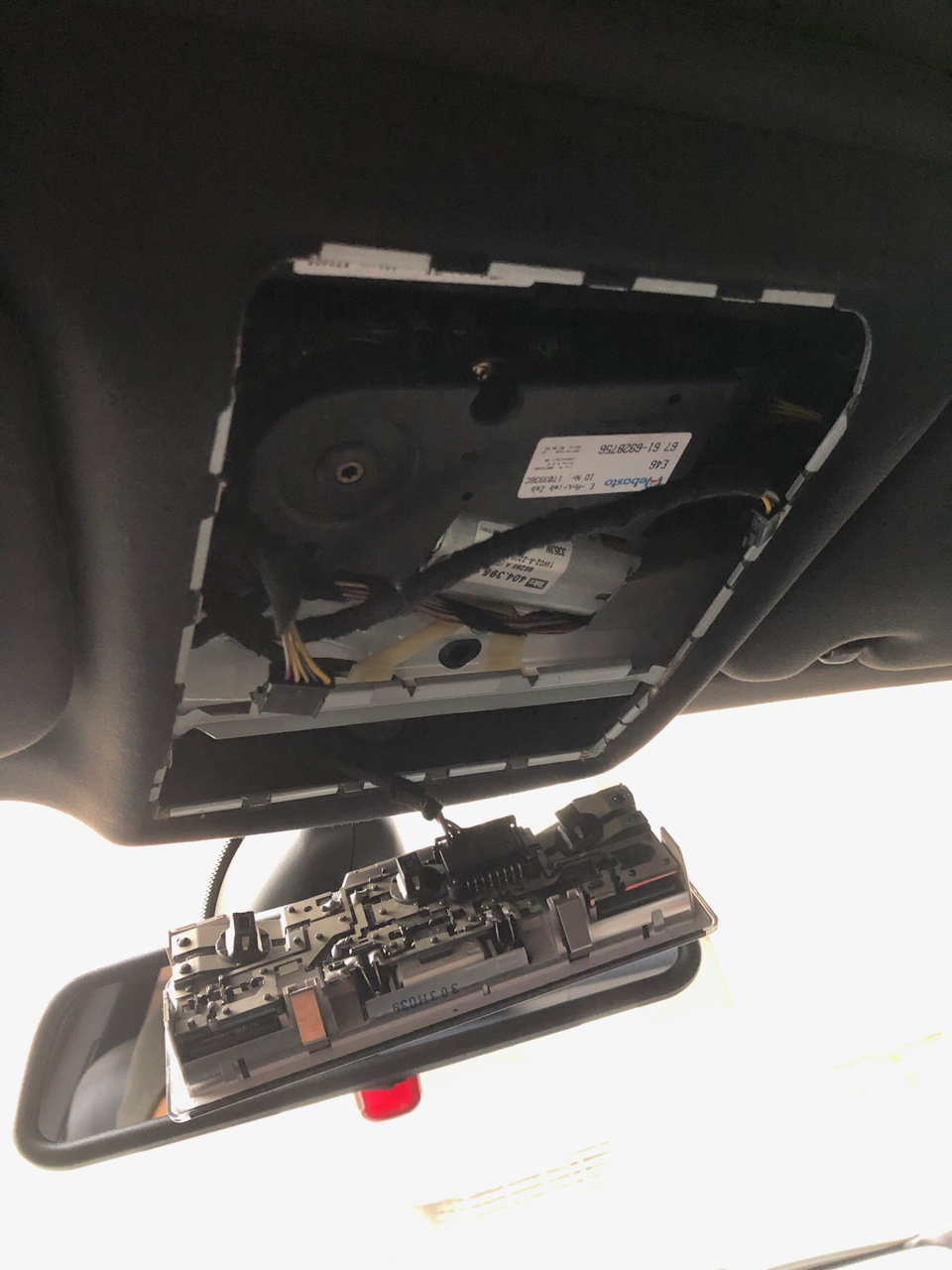

1) Знімаємо плафон і панель.

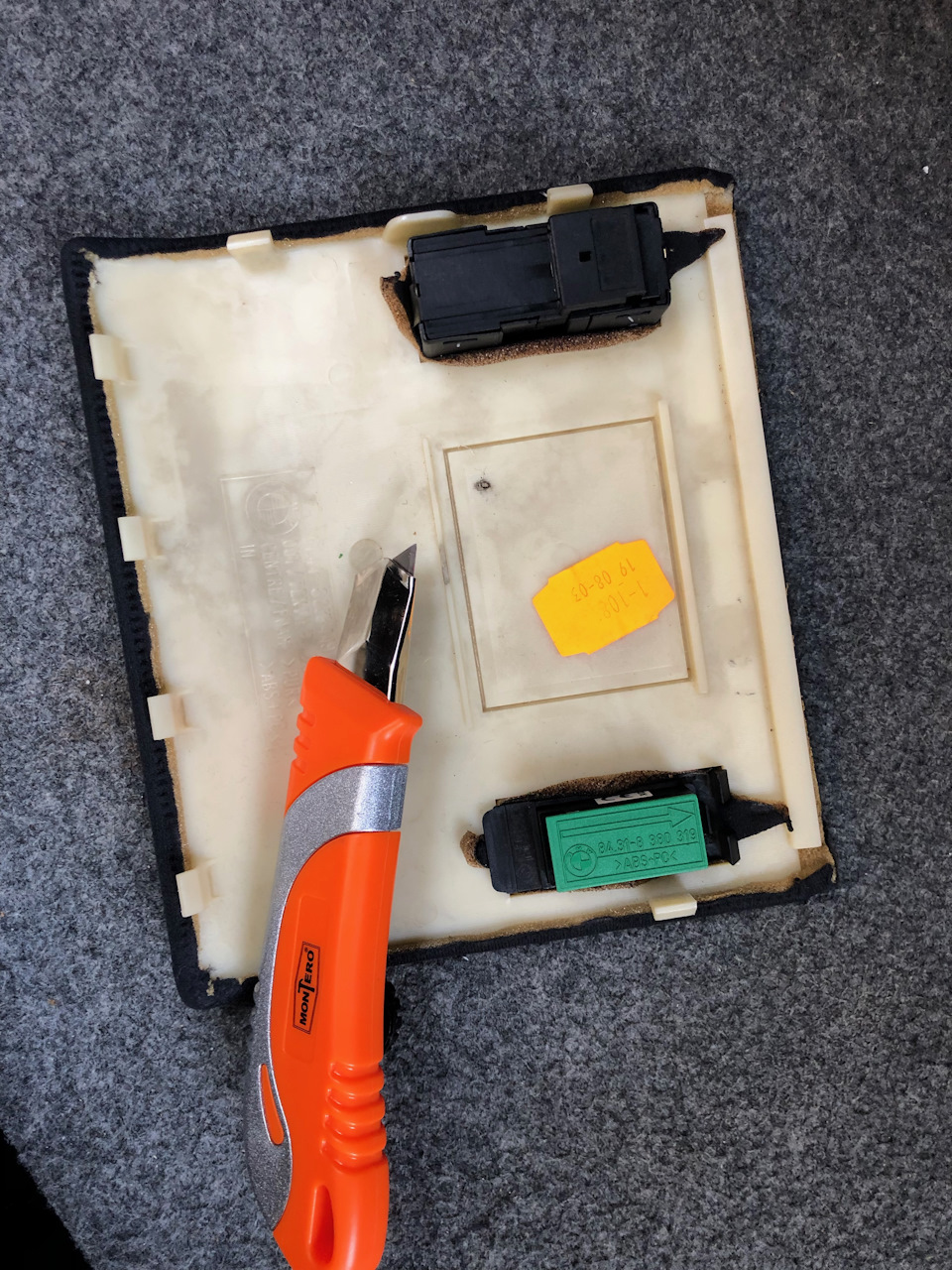

2) На панелі вже є виштамповка під майбутній блок. Просто акуратноцарапаємо ножем пару раз по канавці.

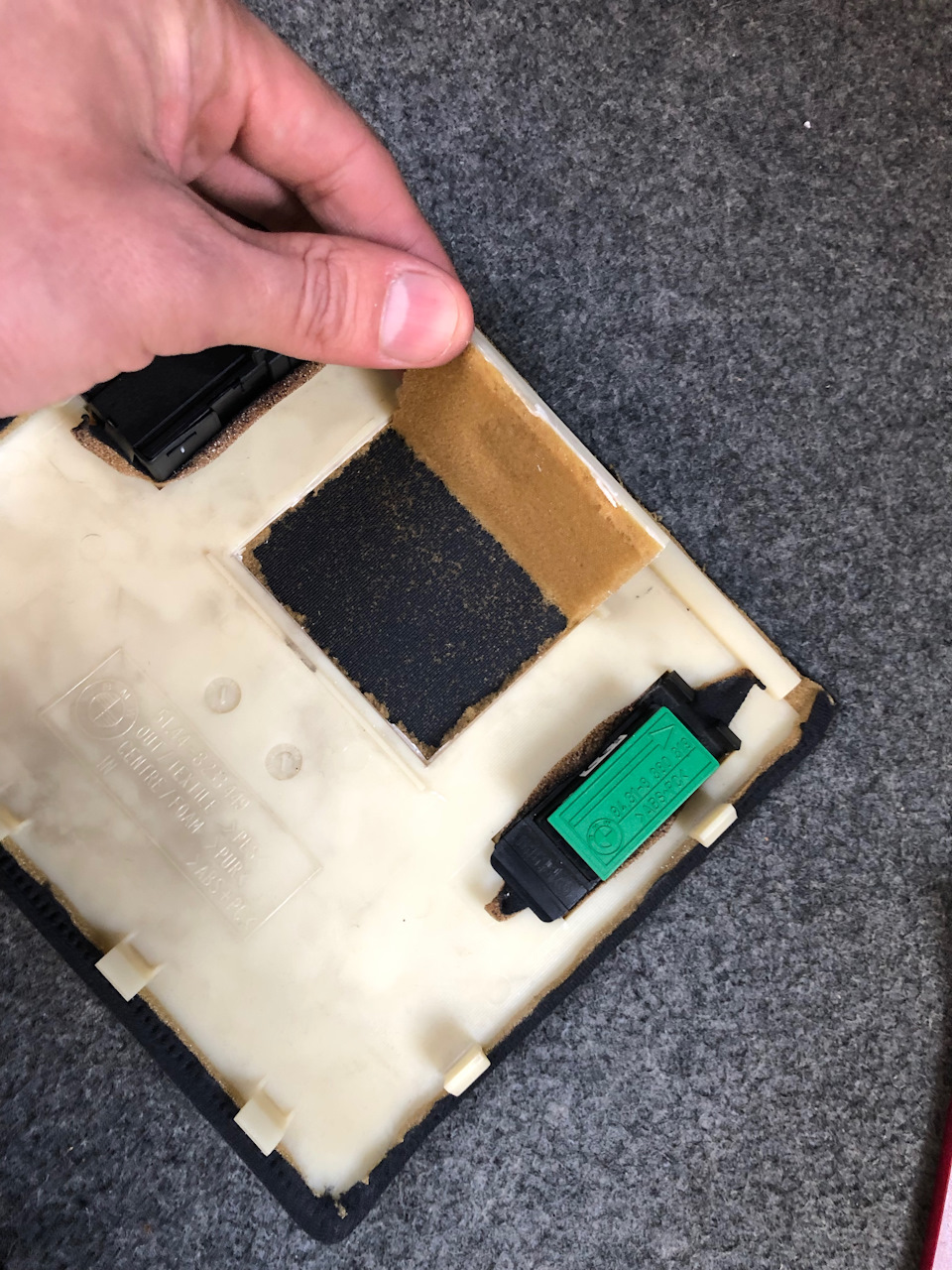

3) Відклеюємо пластиковий квадратик від тканини. (чомусь ніде несказано що воно приклеєне)

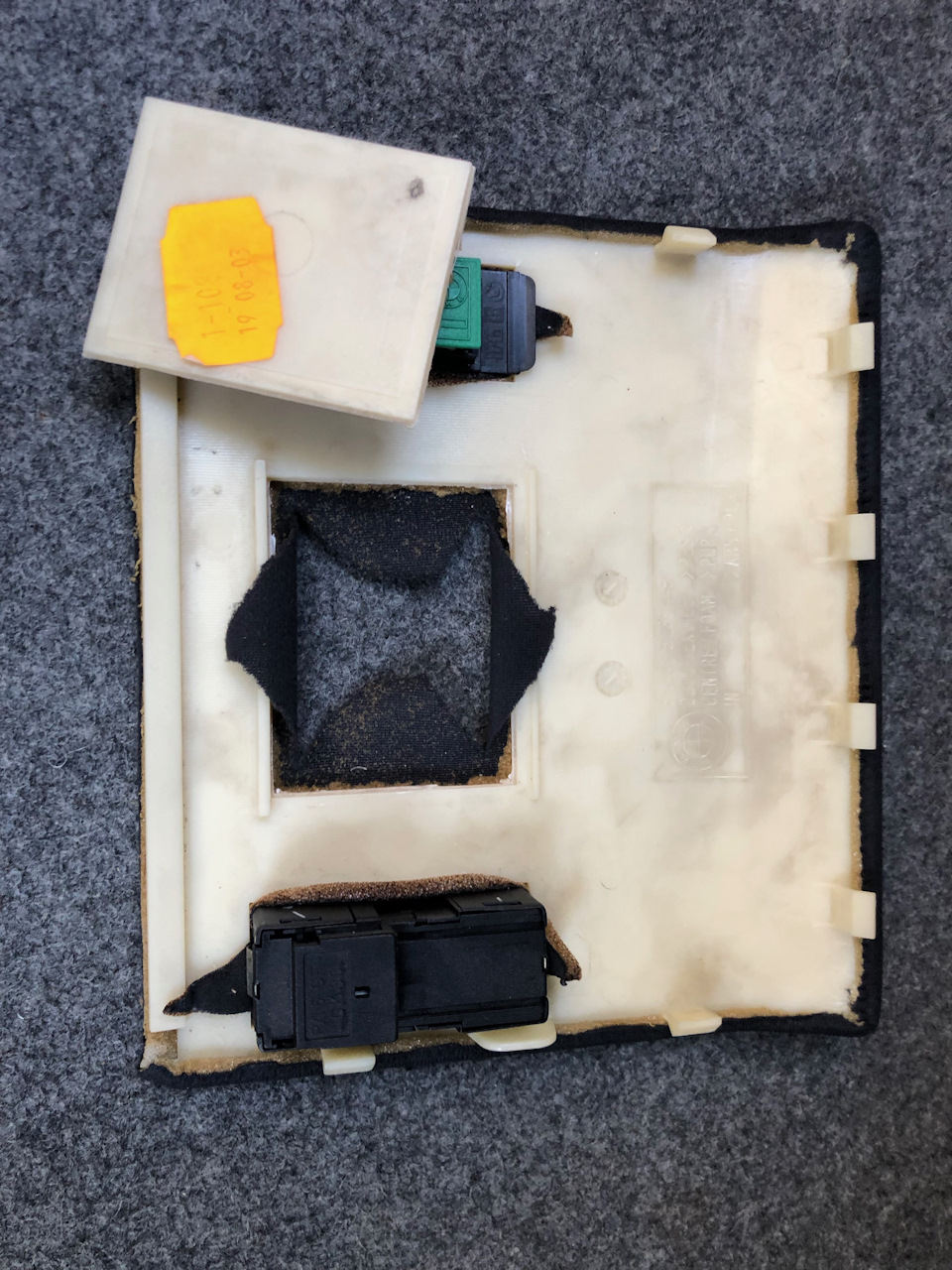

4) Надрізаємо тканину по діагоналях і загинаємо всередину.

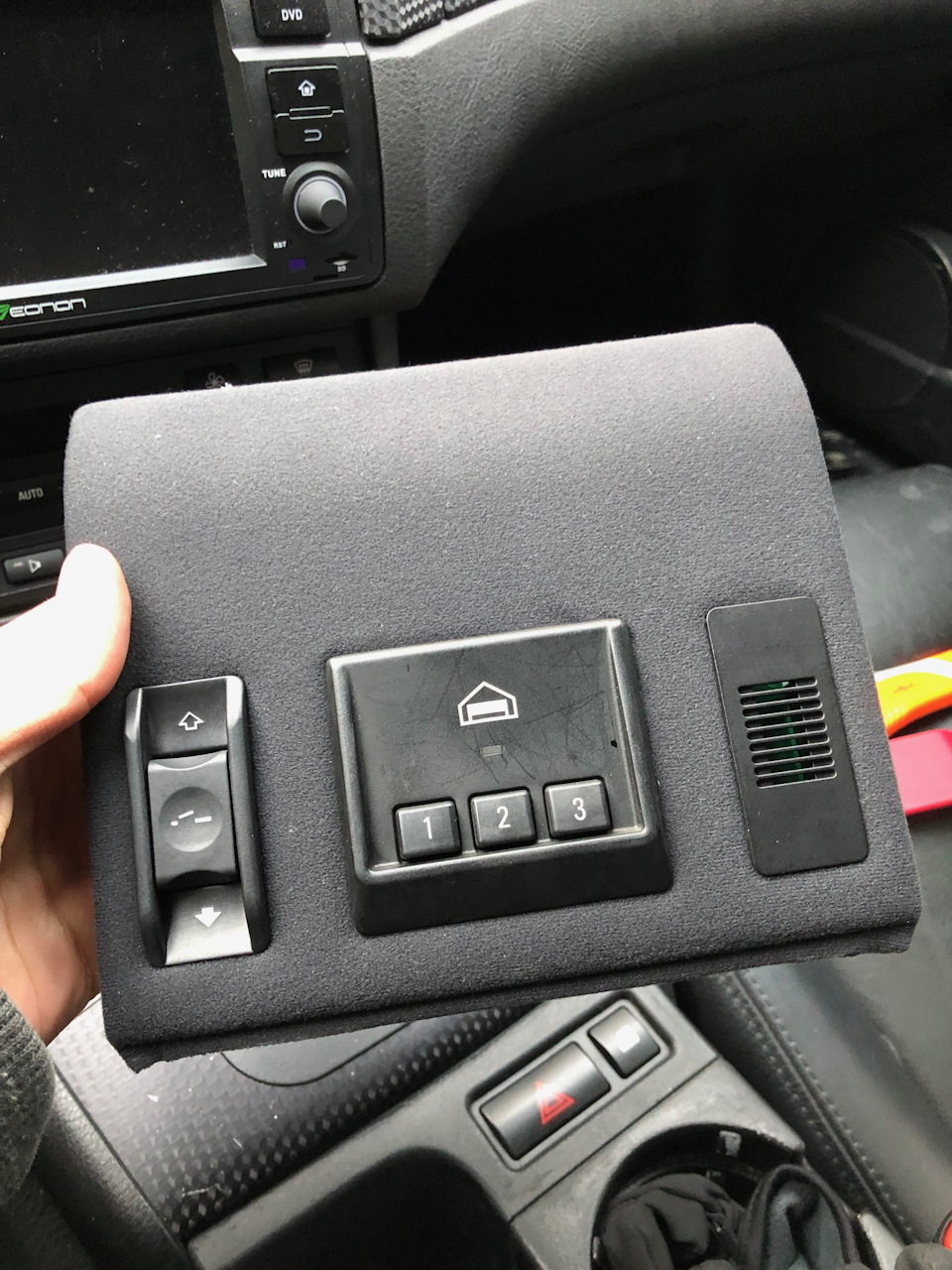

5) Вставляємо блок.

6) Вигляд ззаду.

Запчасти на фото:84318380319

7) Підготуємо проводку.

8) Акуратно замотуємо штатною тканинною ізострічкою.

9) Підключаємо до роз'єму плафона освітлення. Там є всі потрібнінам провода — +12В, підсвітка клавіш і земля. WDS допоможе)) (правильно звичайно тягнути проводку по стійці в блок запобіжників, але так легше)

10) Все готово.

Процес копіювання сигналу теж є в інтернеті. Якщо коротко — тоспочатку затискаємо і тримаємо кнопки 1 і 3 поки світлодіод незаморгає (десь 15 сек) — це стирає всі попередні записи. А даліодночасно зажимаємо бажану кнопку на HomeLink і на брелку ітримаємо поки світлодіод не заморгає.

P.S. Копіювання працює лише з брелками зі статичним сигналом. Якщосигнал динамічний або змінюється це не спрацює. Але вихід єзавжди
В наступній частині — Arduino + передатчик і приймач 433Mhz сигналунам допоможе))
