Загалом, хворів два тижні, та й зараз трохи кашляю. Не з приємнихце відчуттів, не пішло мені на користь життя без машини. Але навихідних ми з djstason< /span> підключили підігрів таелектрорегулювання 46-х спортів, і тепер жити стало приємніше.Отже, рецепт простий. І кнопки підігріву від BMWe38/e39.

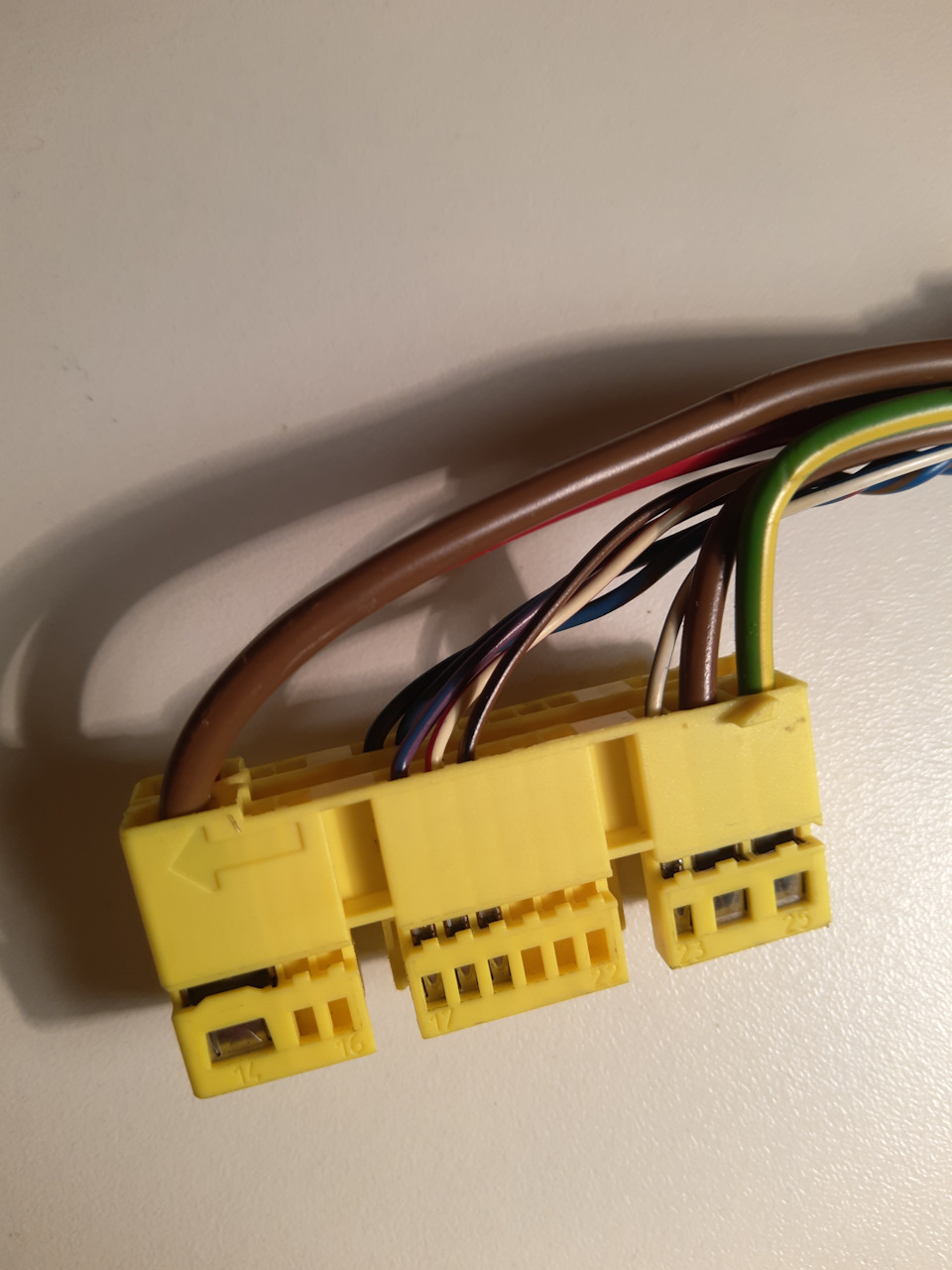

Так виглядає роз'єм.Через нього підключається вся електрикасидіння.
Це кнопки підігріву від е38/e39.Температура нагріву регулюєтьсяколіщатком.
< p>

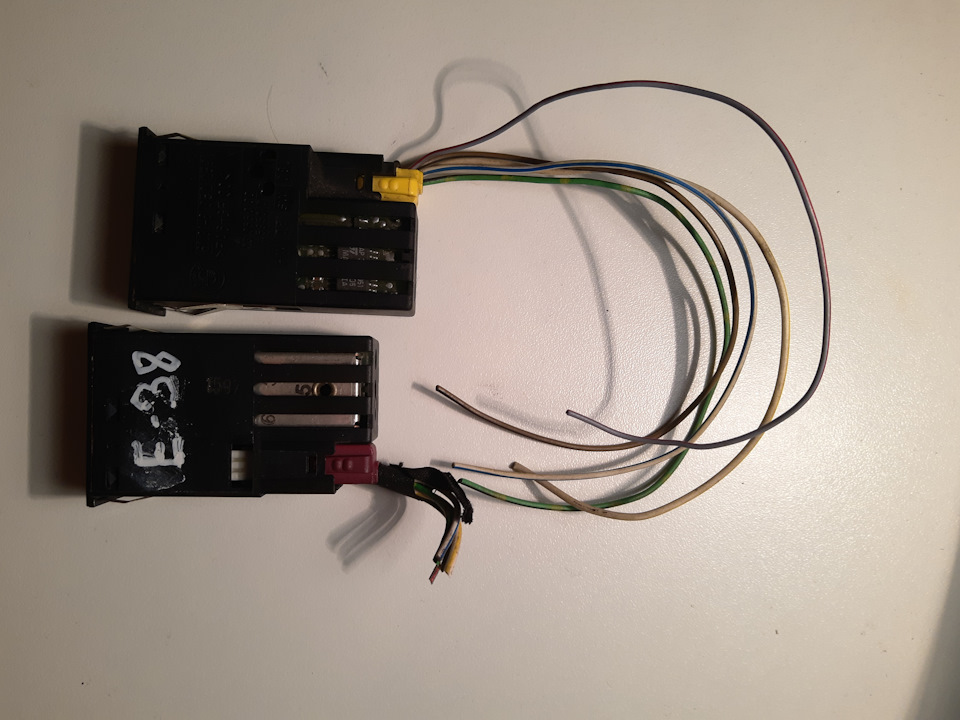

Збирав їх з роз'ємами у 3-х продавців.

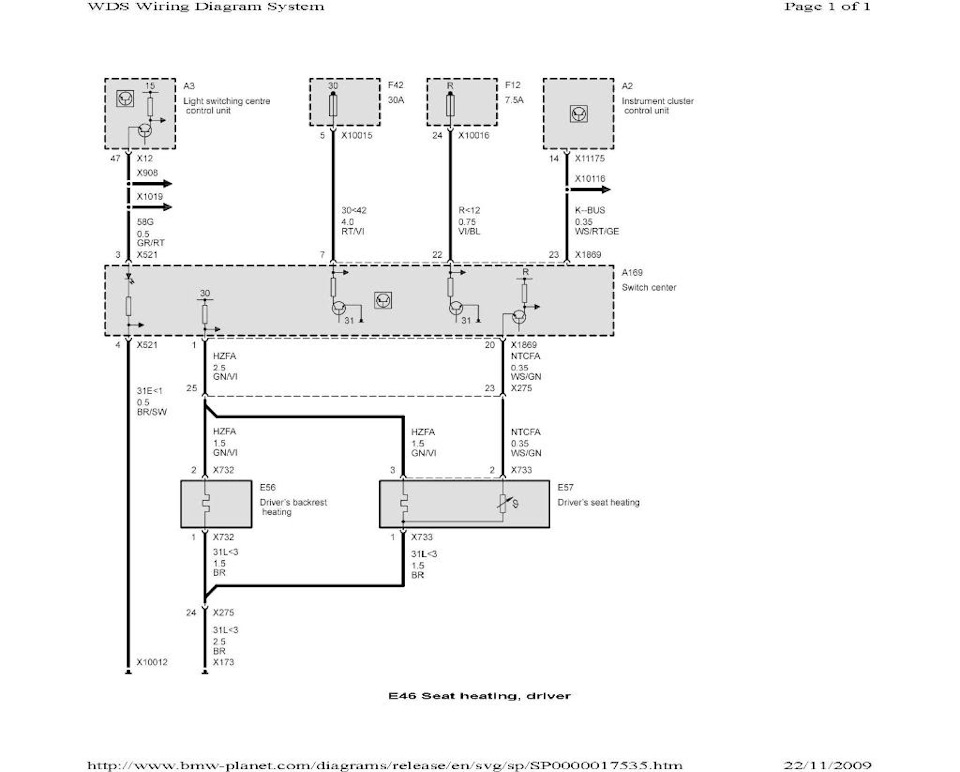

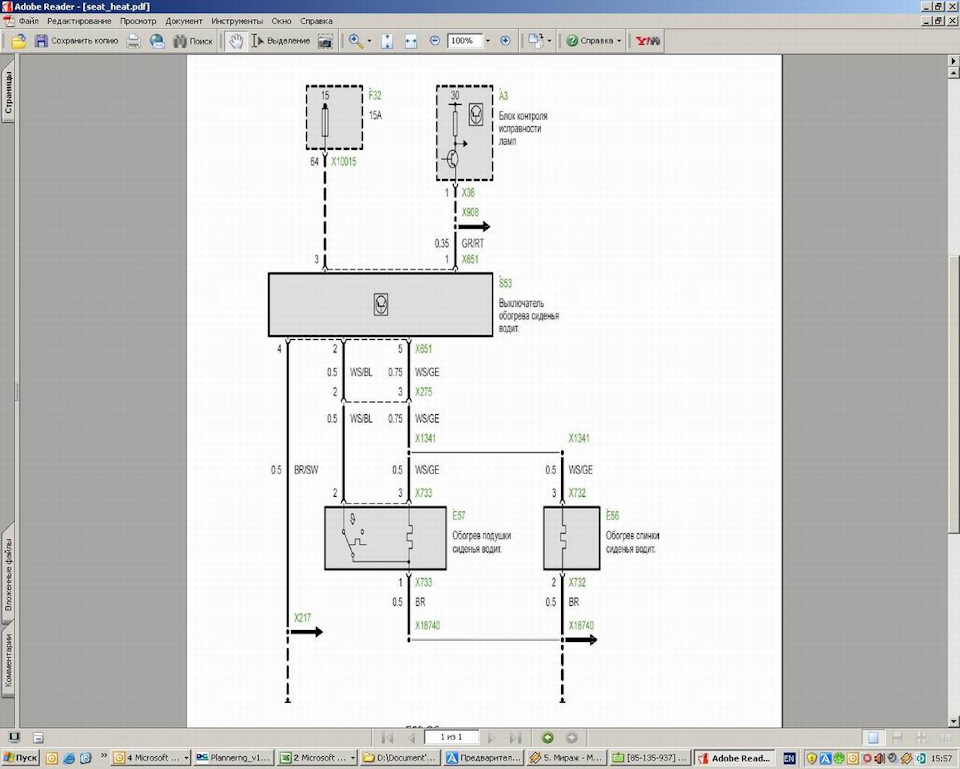

Спочатку я шукав кнопки від е46. У дорестайлі вони йшли як окремінезалежні кнопки, а в рестайлі ці кнопки йшли єдиною суцільноюпланкою з іншими кнопками (ASC/DSC, шторка і т.Д.) Так от, планку язапихати нікуди не хотів, а окремими кнопками від е46 досі немаєпропозицій.Так і чекав би до весни. Прийшов до того, чого набарахолках вистачає — кнопки підігріву від е39/e38. Далі довелосяпотоваришувати з WDS, щоб розібратися з підключенням. Загалом всепросто. На електрорегулювання йде два дроти:маса і плюс. Там ще єблок пам'яті, але я їм не морочився. На підігрів три дроти:плюс, маса та індикатор нагріву. Схема підключення підігріву е39дорестайл. Звідси ми дізнаємося, які дроти потрібно підключити відкнопки. Схема підключення електрики сидіння е46. Звідси мидізнаємося, які дроти підключати від сидінь. У WDS є все необхідне- кольори, розпинування, перетин. Так само там можна прочитати пропринцип роботи тих чи інших вузлів.
Отже, маючи всю цю інформацію, переходимо до найцікавішого —підключення та тестування.
< /Ось так виглядає піддослідний. Кількість механізмів зашкалює.І вага, до речі, теж пристойна)
На максимальному режимі підігріву одне сидіння споживає 7.5ампер.
Ось тут можна наочно побачити принцип роботи блоку управлінняпідігрівом.
< /p>
Далі з'єднуємо проводку і простягаємо по машині.
Електрорегулювання незалежно від запалення, підігрів тільки призапаленні. До хворого. Довелося покалічити панель, щоб розмістититам кнопки підігріву. Спочатку я хотів розмістити їх ліворуч таправоруч від центру симетрично, але з лівого боку не вистачиломісця по ширині кнопки. А праворуч стали як улиті. Ось і вийшло, щопідігрів водія — верхня кнопка, підігрів пасажира — нижня.Підігрівом дуже задоволений.Нагрівається досить швидко, особливопри запущеному двигуні. Мати підігріву гріють спину, п'яту точку таноги. Приємна опція - підколінник теж гріє. І це дарує максимальнунасолоду при нинішніх морозах. Ось така вийшла історія.
Коментарі19
Не підкажеш, тобто на скільки я розумію від сидінь достатньо кинути проводку до кнопки і все має працювати, без додаткових блоків?
Та Всі блоки вже в сидіннях Але ж потрібно +- дати
А ще питання, чи потрапили мені в руки кнопки від е36, не знаєш чи можуть вони підійти?
Кнопки повинні працювати, єдине, що доведеться підключити 3 дроти, +, -... і датчик температури, це тонкий провід до матів.
Привіт, у мене такі ж кнопки, кнопка+крутилка, там 6 контактів у фішці, підкажіть плс розпинування, не можу розібратися в схемі ( перестала працювати підсвічування
У автора в пості є схема. Підсвічування це номер 1 на кнопці.
Довелося покалічити панель, щоб розмістити там кнопки підігріву. це ж яким негідником треба бути щоб таке зробити? хто посмів калічити))))) а якщо серйозно то вони там дуже добре стали, чим то навіть нагадали як стоять у мене тим самим розбавили нудь...
Це зробив дракон!)
а що за пара кнопочок над регулюванням звуку на магнітолі?
Це LED підсвічування салону перед/зад. Друга кнопка на підсилок, третя кнопка аварійка, четверта - підігрів заднього скла
покажи фото як сидіння в е30 і як кріпив замість стоку
у попередніх записах БП все є)
а чого кнопки не поставив на штатне місце?
Я спочатку так і планував зробити, але там пара нестикування. По-перше, у мене в консолі встановлена кнопка запуску двигуна, а по-друге кнопки досить високі, і впиралися б у тунель. Ось тому ми і помістили кнопки в панель
А тридцятні кнопки не підійшли б для цих цілей?
Їх важко знайти і ціна космос
Напевно підійшли б, але там тільки 2 режими, а тут регульований діапазон. А ще цінник від 35 до 65 євро за штуку. А ще потрібні роз'єми з проводами. Якби я ставив за мету автентичності, то поставив би їх)
Тож саме хотів запитати
Відмінно вписав у панель! Гарна робота!
