З проводами під капотом розібралися.
Впровадження тахометра

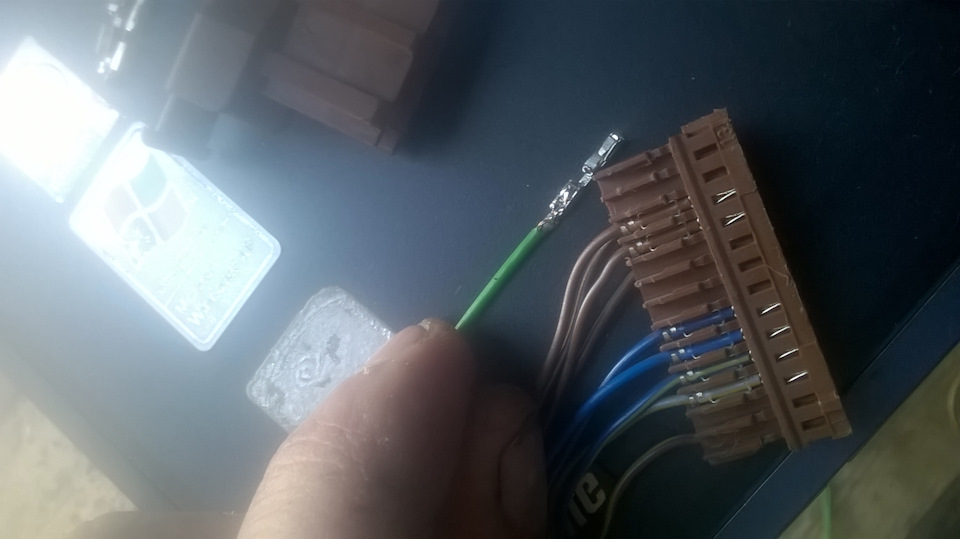

Запаяв недостатній проводок

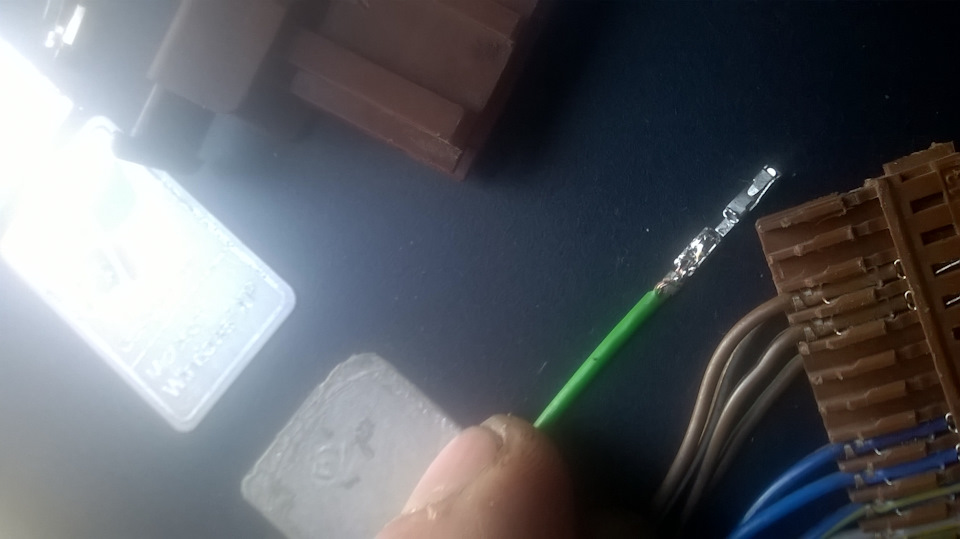

На схемі зелененький

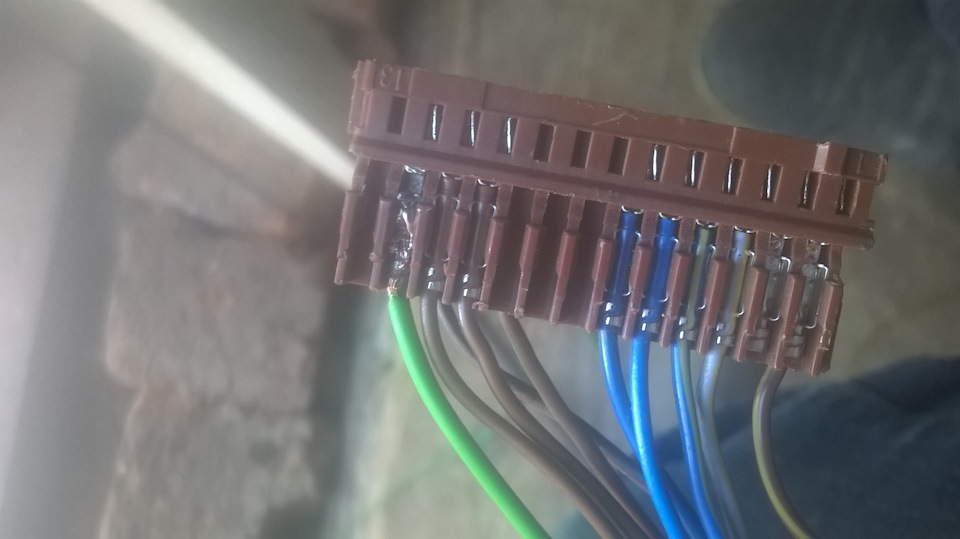

На своєму місці
>
Настала черга приладки.
Власники двигуна CN прошу Вас допоможіть:
Скиньте фотки у кого які реле де розташовані( цікавлять номери імісця, бажано з проводами).

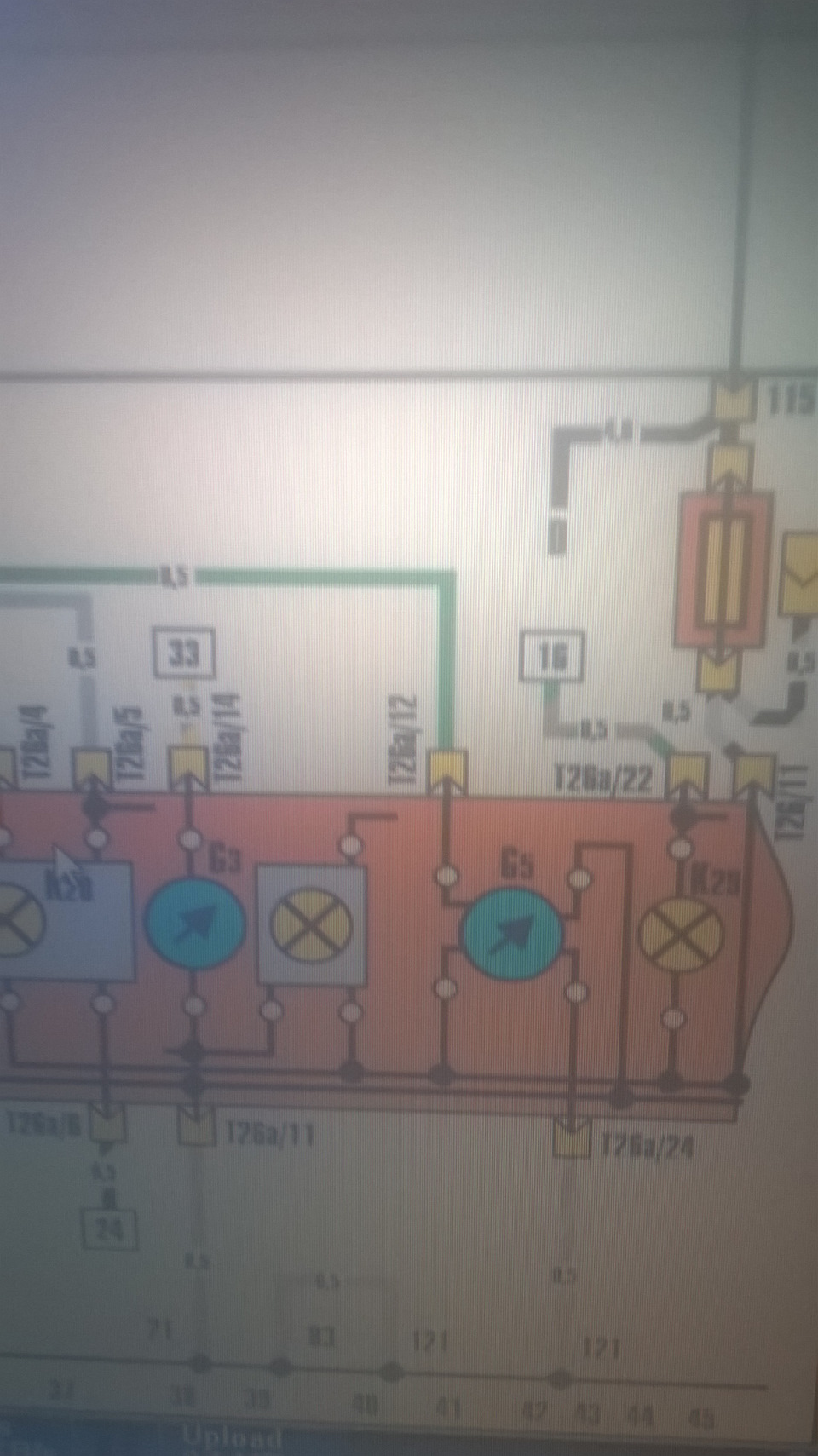

На схемі є термовимикач F76. Хто знає його заводський номер і кудийого ставити?
Коментарі5
схему подивися, там навіть гніздо з гвинтовими клемами для запобіжника свічок розжарювання F22 є

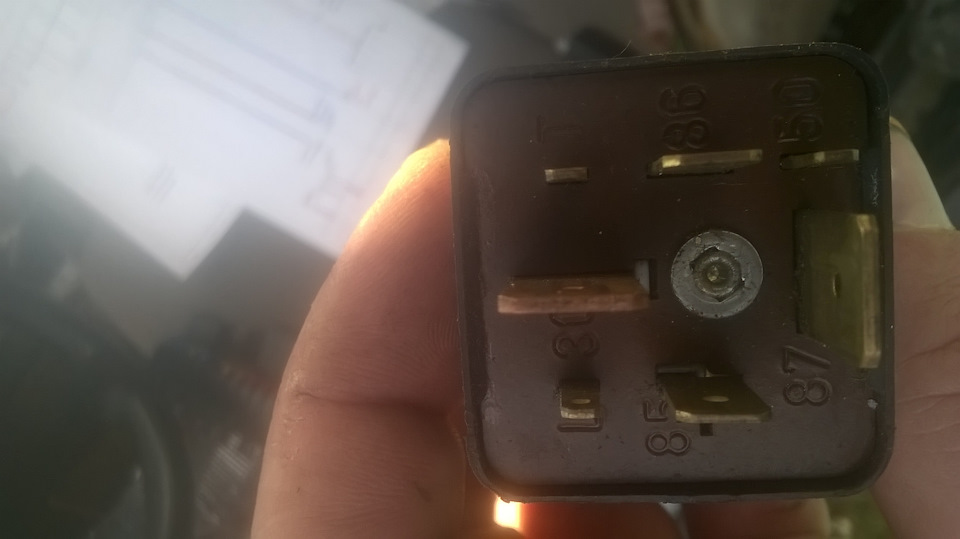

Мене цікавлять контакти Т, R і 50 на реле. Ось дивись у мене є провід з панелі приладів (лампа свічок розжарення) якої підключатися до контакту R, але ж він не на пряму помикається а знизу до роз'єму, який відповідає 49- му входу в панелі реле(10 рел...
49 контакт реле судячи за схемою виходить у фішку з маркуванням I контакт LA, провід на панель коричнево-зелений50 контакт на шину 31 тобто на масу Т і R не можу розпізнати бо у мене схеми від бензинки, там замість реле накалу-реле бензонасоса
Дякую, ти мав рацію.
Так, з реле зрозуміло. 10 місце у блоці запобіжників. Куди підключити контакти?
