Якщо ви вибираєте коробку за критерієм:міцна, надійна, проста + повний привід і можливість жорсткого міжосьового блокування підійде тільки одна.
Зустрічаємо :

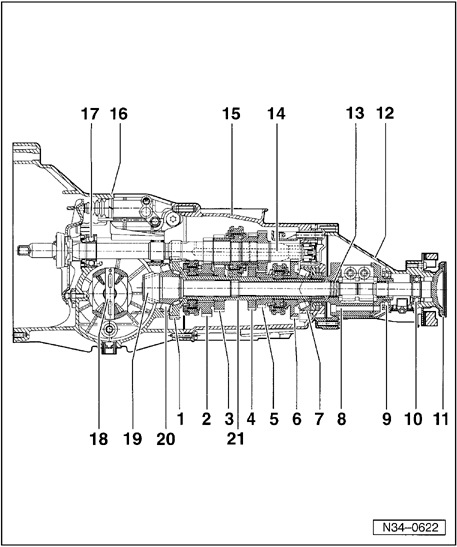

01Есхема

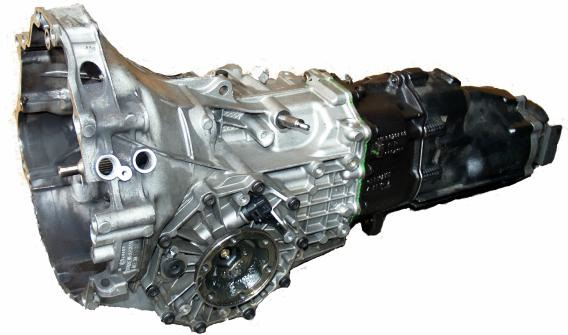

Найміцніша коробка від Ауді.
Спробую пробігтися цікавими моментами цієї чудової, найміцнішої коробки від Ауді.
Клас механічних коробок називається 01Е, тому що їх каталожні номери починаються на 01Е, наприклад № 01E 300 043 E або 01E 300 044 N або 01E 300 048 L. Всі коробки принципово однакові і мають дуже багато спільного, проте та відмінності - як у корпусах та навісному устаткуванні, так і в начинці.
Коробки 01Е оснащуються міжосьовим диференціалом типу Torsen.

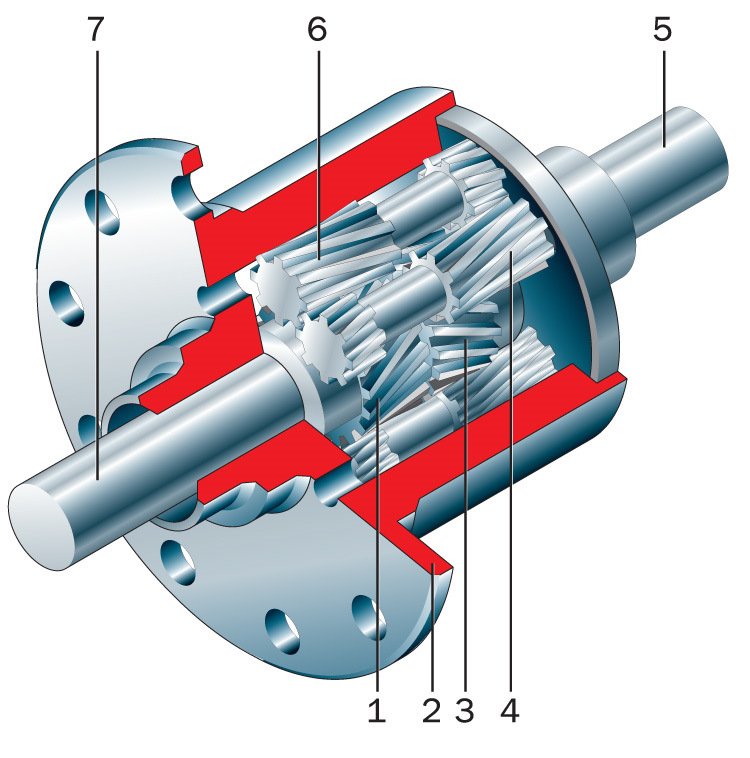

Міжосьовий диференціал Torsen:
1, 3 - права та ліва півосьові шестерні;
2 - корпус диференціала;
4 - сателіт, пов'язаний з правою півосьовою шестернею;
5, 7 - вихідні вали диференціала;
6 - сателіт, пов'язаний з лівою півосьовою шестернею
Диференціал Torsen (TORque SENsing - крутний момент, що відчуває) являє собою механічний самоблокуючий диференціал, в якому використовується складний набір черв'ячних шестерень.

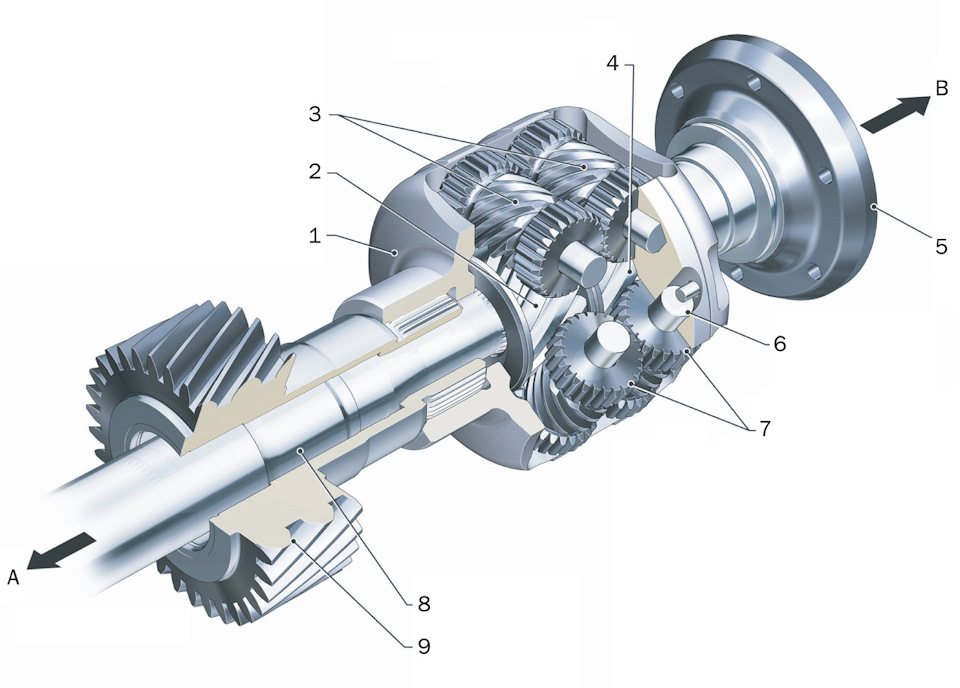

Набір шестерень усередині диференціала складається з ведених (напівосьових) черв'яків. Провідних (сателітів) черв'ячних шестерень. Основною особливістю такої конструкції є те, що черв'якові шестерні можуть обертати інші шестерні, але самі не можуть приводитися в обертання. Така особливість призводить до появи певною мірою блокування диференціалу. Залежно від величини передавального числа та конструкції диференціала, крутний момент може розподілятися по осях автомобіля у співвідношенні від 2, 5:1 (60%:40%) до 6:1 (84%:16%) або навіть до 7:1 ( 86%:14%), а також розподілятися в будь-яких проміжних значеннях. При низьких значеннях вхідного моменту, що крутить, шестерні диференціала обертаються вільно і його дія нагадує роботу звичайного симетричного диференціала. Коли вхідний крутний момент збільшується, набір черв'ячних шестерень навантажується і в певний момент два вихідні вали блокуються. Корпус диференціалу;
2, 4 - передня та задня шестерні;
3 - черв'якові сателіти;
5 - фланець карданної передачі;
6 - вісь сателітів;
7 - прямозубі шестірні;
8 - ведений вал;
9 - порожнистий провідний вал;
А - до передньої осі;
В - до задньої осі Диференціал Torsen має лінійну характеристику, перерозподіл крутного моменту відбувається практично миттєво і він не впливає на процес гальмування. Ці властивості механізму зумовили його широке використання як міжколісні та міжосьові диференціали автомобілів. Основним недоліком є складність його виготовлення і збирання і, як наслідок, висока вартість.
Audi S4(92-95), S6(95-97), S6+(97),
Audi S2(95), RS2(94-96),
Audi A8(94-98), S8(98-02),
Audi A4, S4(2.7tt), A6(2.7tt)(98-02),
Audi Allroad (с5). У більшості випадків трансмісія 6-ступінчаста, але в 1992-1995 роках (в основному на «45» кузов) іноді ставили і 5-ступінчасту версію.
Відрізнити 5ст 01Е від 5ст 016 легко - у 01Е задня передача включається рухом важеля до себе і вперед (задня біля першої), а у 016 - рухом важеля від себе і назад (задня) замість шостий) Відрізнити 5ст 01Е від 6ст 01Е теж не складно. Можливі варіанти КПП:01Е бувають 5 - та 6-ступінчасті. 5ступок вкрай мало, вони будуть згадуватися в таблицях, але основна розмова піде про 6-ступки. Відмінностей між ними мало.
Ну і нарешті, «вузька» та «широка перша передача».
Існують 4 варіанти шестерень першої передачі:Початкова #01Е311105G, flexible #01Е311105E, широка #01Е311105J і широка flexible #01Е311105H. 105G ставили на малопотужні машини та на двигуни AAN у 92-95 роках. У цей період на V8 і на S2 ставили flexible головний вал, тобто 105Е. Потужні машини типу RS2комплектувалися КПП з flexible валом і широкою шестернею 1 передачі - 105H. 105H після 1995 року почали ставити на всі машини з мотором V8, а інші мотори комплектували КПП з широкою, але не flexible шестернею - 105J.
01E 300 042 B/BX/BV 5 Spd CBD для S4 (1992-1995) 80044 105 G
01E 300 043 TX/TV 5 Spd CBD для S6 (95.5 USA, 95/96 (Canada) 80045> 105 J
01E 300 044 R 5 Spd DPM - для S6 (1997, Canada) all have 105J 1st.
01E 300 043 E/EX/EV 5 скор. CET - для S6 (1995 Європа) 79843
01E 300 044 J/JX/JV 5 скор. CET - для S6 (1995 Європа) 79844>
01E 300 042 NX/NV 6 Spd CBL - для S4/S6 ('92-'95) 79443
01E 300 044 E/EX/EV 6 Spd CBL - для S6 (1995) 79445>
01E 300 043 Q/QX/QV 6 Spd CMG - для S6 4.2L 79644
01E 300 044 H 6 Spd CMG - для S6 4.2L 79645>
01E 300 045? 6 Spd DSY - для S4tt & A6tt Усі мають 105J 1st.
01E 300 045 G 6 Spd EDU - для S4tt & A6tt Усі мають 105J 1st.
01E 300 043 F/FX/FV 6 Spd CGR - для S2 (1995) 77643
01E 300 044 K 6 Spd CGR - для S2 (1995) 77644>
01E 300 043 S/SX/SV 6 Spd CRB - для RS2 (1994 - 1996) усі мають 105H 1st. br/>
01E 300 044 P 6 Spd DGU - для S6+ (1997)
01E 300 042 C 6 Spd CBM - для V8 (1991 - 1994)
01E 300 042 D 6 Spd CBN - для V8 (1991 - 1994)
01E 300 044 L 6 Spd CYB - для A8 (1998) NON QUATTRO
01E 300 044 N 6 Spd DGV - для A8 (1994-1998) S8 - 2002 усі мають 105H 1st.
01E 300 047 C 6 Spd FPN - для A4 1.8T
01E 300 048 L 6 Spd FRL - для A4 1.9TDI всі мають 105H 1st. br/>
01E 300 047 E 6 Spd FRE - для A4 2.4L & 3.0L
01E 300 046 E 6 Spd ENV - для A4 2.5L TDI всі мають 105H 1st.
01E 300 048 E 6 Spd FTM - для A4 2.5L TDI всі мають 105H 1st.
01E 300 044 A 6 Spd DPJ - для 2, 5-літрового турбодизельного палива всі мають 105H 1st.
01E 300 044 A 6 Spd DQT - для 2, 5-літрового турбодизеля всі мають 105H 1-й.
Номер варіантів шестерён першої передачі
--------------
br>01E 311 105 G Узкая
01E 311 105 J Широка
01E 311 105 E Узкая, гнучкий
01E 311 105 H Широкий гнучкий
01E 311 105 Q Невідомо, використовувався в деяких атмосферних А4
2
Проблема з узкою шестерней першої передачі полягає в тому, що вона не достатня кріплення для витримування більших навантажень. Першу широку шестерню встановили на RS2, потім у 1994 р. На S2, а потім у червні 1995 р., починаючи з номеру CBD 79445, - на S6.
Вважається, що підвищений розмір першої визваної робочої межосевого торсену, який передає «ударно» блокується при стартах з пробуксовкою. Однак на машинах UrQuattro з коробкою 016 і торсеном цього ефекту опять немає. Видимо, торсен - тільки частина картини.»
Отже, моя МКПП (01E 311 105 H Широка flexible) від А6с5 2.5L turbo diesel 6 Spd DQT

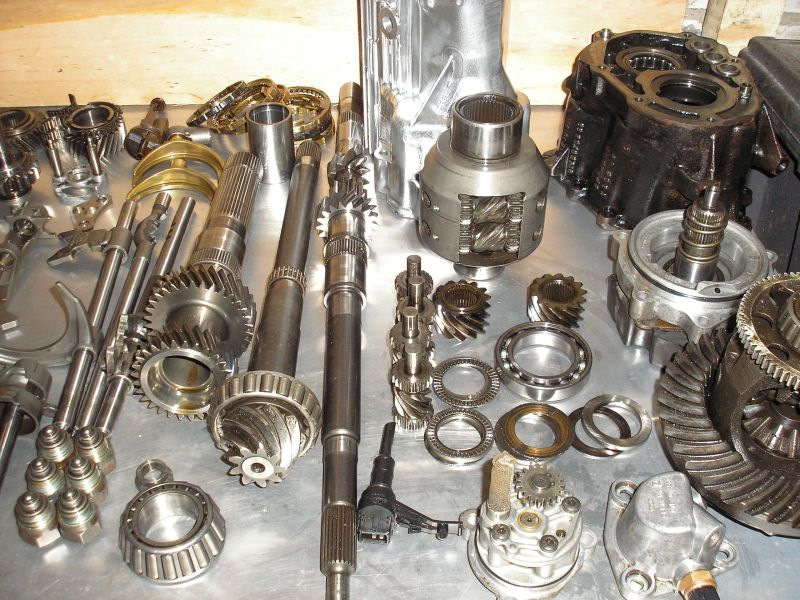

моєМінус цієї КПП, це те що 4, 5, 6 передачі довгі, але особисто для мене це тільки плюс. Купити вийшло її зовсім випадково у парі із заднім редуктором. Вибір упав у бік КПП від дизеля так як стан КПП після дизеля бадьоріший - це раз, висока крейсерська швидкість на 6-й передачі - це два. Нижче табличка з даними по співвідношенню передача, обороти двигуна, швидкість на виході. Табличка взята із сайту turbo-quattro.com/. Фото коробки в розборі взято із сайту turbo-quattro.com/автор «Скиталець». Дякуємо Авторам за надану інформацію. Табличку знайдено на Драйві.
