Відмінності шлангів системи обдування лобового скла Москвич-2140 та Москвич-412

Продовжимо тему, розпочату вчора публікацією про відмінностісалонних повітрозабірників витяжної вентиляції''Москвич-2140''.
Отже, конструкція системи обдування лобового скла автомобіля "москвич-2140" проста, як піаніно. :))

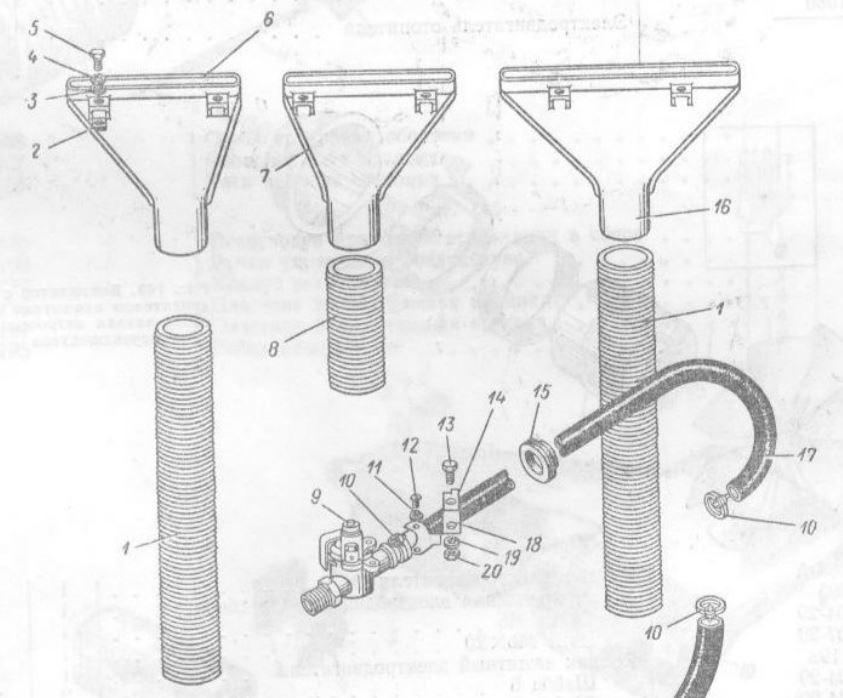

Знімок з каталогу деталей ''Москвича-2140'' 1980 року видання Злівого боку - два малих сопла спірної конструкції, з правої - одневелике, конструктивно нічим не краще двох малих Сопло закріплюєтьсяна кузові автомобіля за допомогою двох відлитих у верхній частинікронштейнів, які безпосередньо з корпусом сопла утворюють прямийкут.
< Знизу сопло підтримує (швидше напрошується слово "підпирає")гофрований шланг, що йде від обігрівача і підводить повітря дляобдування скла Шланги сопел відрізняються довжиною і вигином: (бічні- довгі вигнуті, центральний - короткий прямий). При ремонтіобігрівача одним із завдань є попереднє зняття шлангів, тому що приспробі винести обігрівач з-під торпедо, шланги тягнуть соплавниз-назад (по ходу автомобіля), що, у свою чергу, призводить дообламування кронштейнів сопел. Зріз шланга вниз, притримуючи йоговід відходу у бік борту автомобіля (туди його виводить згин).Центральний шланг знімається дуже непросто:тягнемо верхній зрізшланга вертикально вниз, при цьому надягаючи його на фланецьобігрівача, і притримуючи сопло від найменших рухів його нижньоїчастини вперед або назад (кронштейни обламуються без попередження:)))< Якщо все це робити під торпедо - то завданняперетворюється на рідкісний голівняк. При знятому торпедо вседосить просто. Головняк може різко посилювати погоду:вкрай нерекомендується проводити ці операції зі шлангами взимку навулиці:шланги втрачають еластичність, а кронштейни сопел набуваютьфантастичної крихкості. А тепер безпосередньо про відмінності :
Шланги системи обдування лобового скла

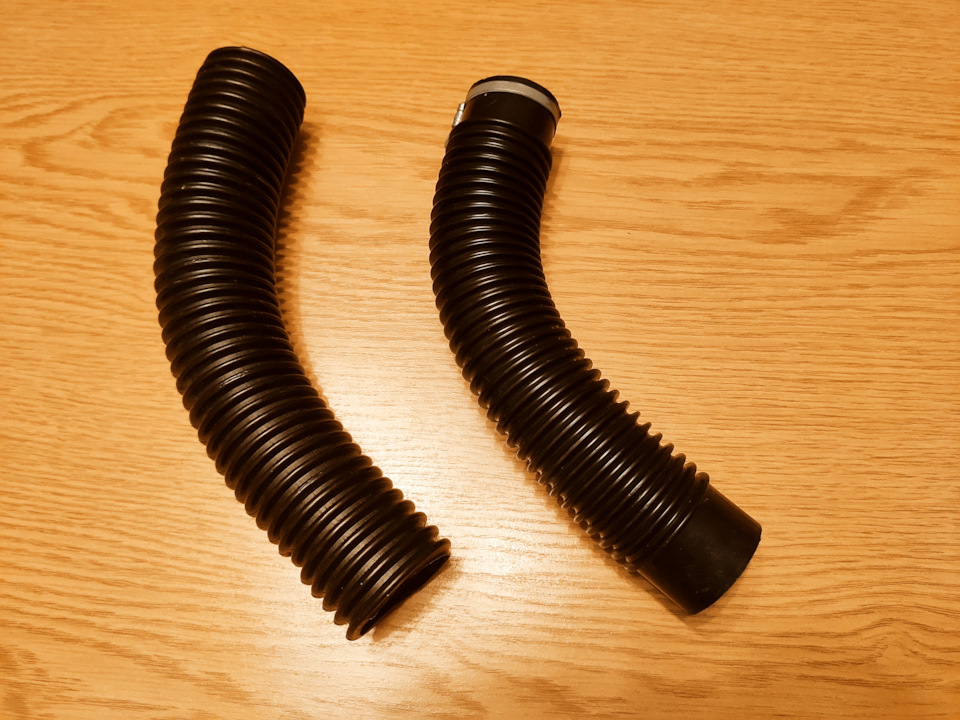

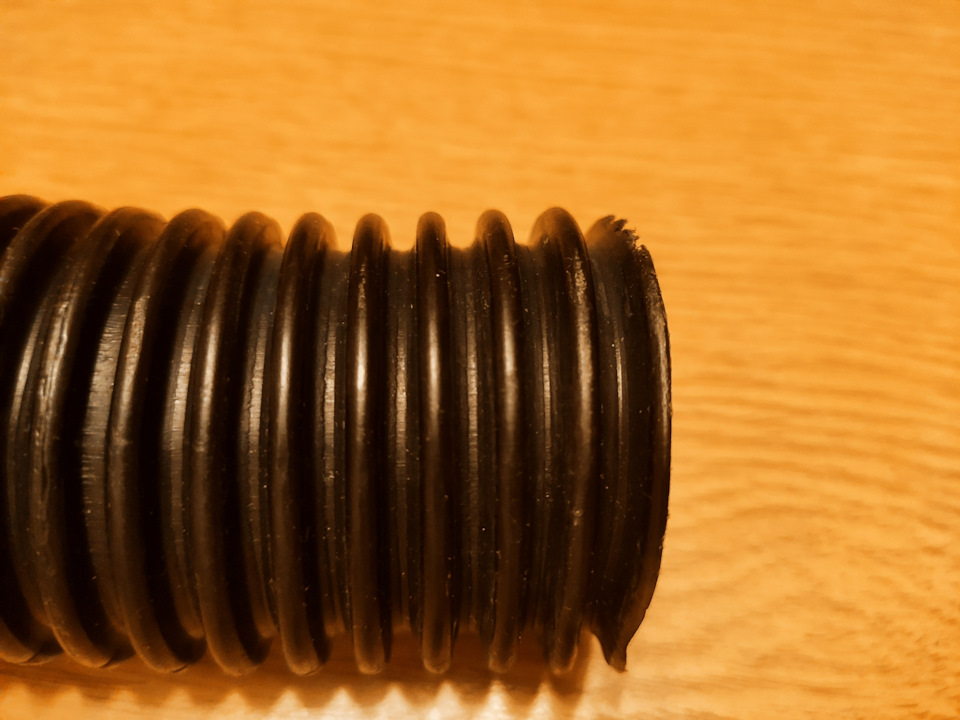

Зліва - шланг з "москвича-2140", що є просто відрізком жорсткогошланга необхідної довжини. Праворуч — з "москвича-412", м'який, щомає на краях негофровані ділянки, призначені для фіксації хомутами.системи обдування лобового скла ''Москвича-412''. Помітний ріквипуску - 1974

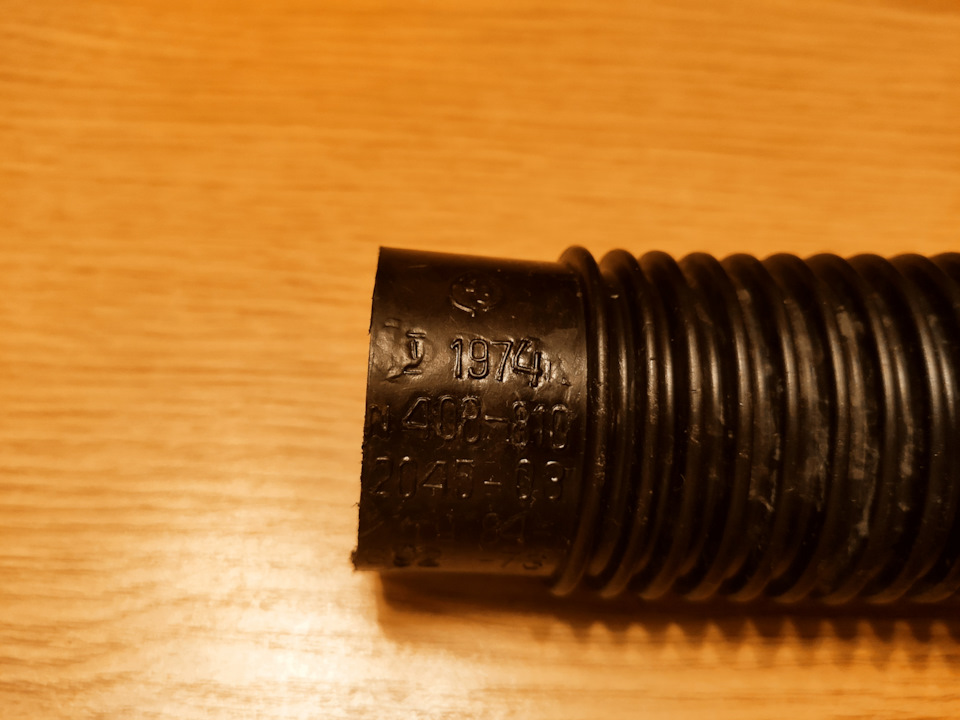

Зріз шланга системи обдування лобового скла "москвича-412".Помітнаназва Технічних умов (тУ) 1973 року реєстрації. Нижні краї шлангівщільно трималися на фланцях обігрівача і без хомутів:

Знімок з каталогу деталей ''Москвича-412'' 1972 видання

Цікаво, що в каталозі хомут зображений тільки на лівому шлангу, проте, в таблиці зазначено, що хомутів — два.

Ліве сопло в комплекті зі шлангом та хомутом
Ліве сопло. Вигляд спереду
Ліве сопло. Вигляд ззаду
Другий хомут фіксував правий шланг. Центральний шланг (прямийкороткий) тримався без зайвих хитрощів. Очевидно, що шланги "москвича-412" були дорожчими у виробництві і менш технологічними, вимагали точного обрізання по довжині. Та роботи із затягуванняхомута при встановленні на автомобіль. Прагнучи знизити витрати, завод прийняв виробництва шланги нового типу. Цей шланг не вимагавточної обрізки і виключав із виробничого циклу одну технологічнуоперацію, тобто давав заводу деяку економію грошей та часу. Можливотакож, що перехід від м'якого матеріалу, що застосовувався нашлангах "москвича-412", до жорсткішого був пов'язаний з відмовоювід використання хомутів та зростанням ризику сповзання шлангівуниз із фланців сопел. Жорсткі шланги краще тримали форму замісцем, але виявилися дуже нетехнологічними при ремонті, сприяючиобламування кронштейнів сопел.
