Вважаю що юзати 2дин магнітолу без підключення камери заднього виду— це витягувати лише половину можливостей із самого мультимедійногопристрою)))
Тим більше що при включенні задньої передачі, через відсутністьвідеосигналу, чорний екран виглядає зовсім не ефектно. 150гривень.Не бачу сенсу ставити дорогі камери заднього виду з якістюHD, нам же не відео ролики знімати, а лише дивитися чи немаєперешкод ззаду)
Вибрав такий тип камери, тому що її можна потім виставити під якимзавгодно кутом і поворотом)

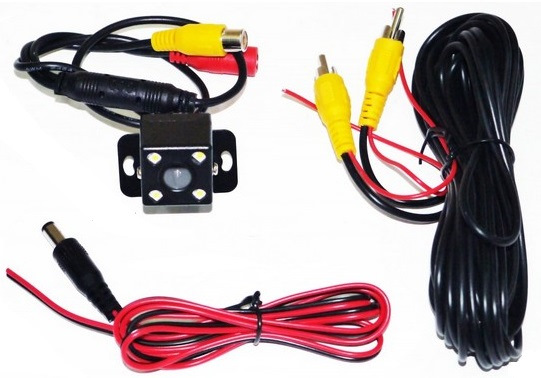

Камера заднього виду 101

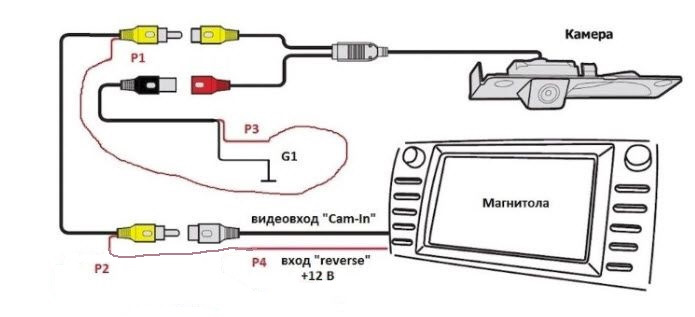

Схемка підключення камери
Пробіжимося коротко за схемою:

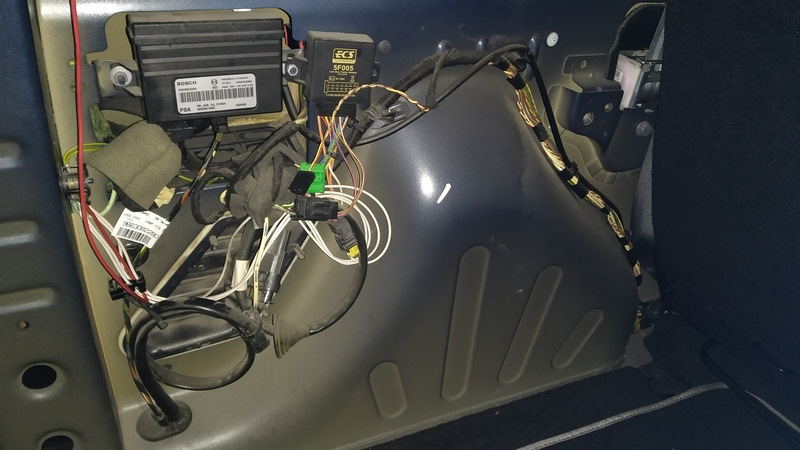

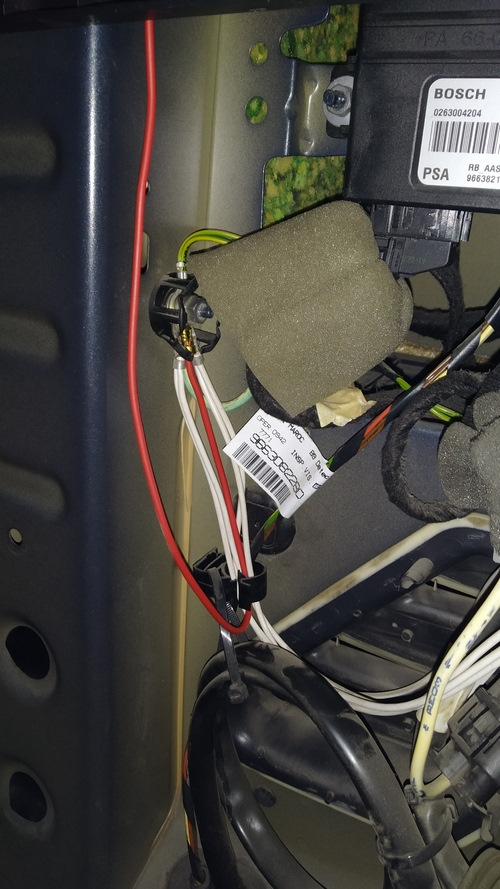

Довгий кабель призначений для відео сигналу, і який треба прокластичерез салон від камери до ГУ, всередині має один провід, кінціякого виходять біля тюльпанів з обох боків. На схемі вони позначеніяк Р1 та Р2. По цьому дроту даватимемо камері +12В. Не вартоподавати живлення від лампочки ЗХ, тому що наша магнітола маєвихід, на який подається живлення після включення задньої передачі.Тому провід живлення від камери запитуємо так:Р1 з'єднуємо зчервоним Р3 - +12В від магнітоли. Чорний G1 (на фото у мене цечервоний провід) подаємо на корпус автомобіля. У багажнику з лівогобоку, під обшивкою знаходиться блок парктроніка і там є болткорпусу, до якого я і "прикрутився" (на фото це червонийпровід).

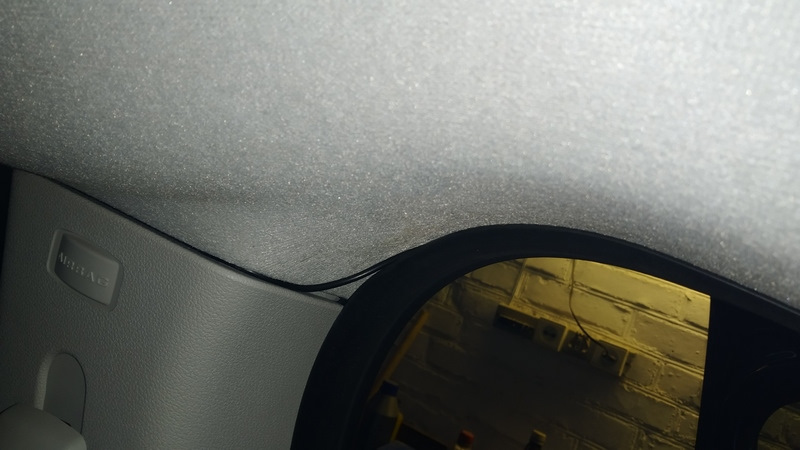

Короткий шлях від номера на ляді, де буде розташована камера, доГУ проходить верхи автомобіля. По салону провід можна закинути підобшивку стелі, що я зробив. У мене пластик був весь розібраний, тому що з батьком працювали над шумом). Найкоротшим шляхом ледвевистачило відео кабелю. Впритул.
У дверях ховав провід під гумовий ущільнювач. Попереду разом ізкабелем від мікрофона опустився по стійці, зняв боковину зліва відкерма і під ящиком рукавички вийшов до магнітолі.
У цій справі найскладніше — це завести кабель у задню. Двері, тому що всі дроти із салону в ляду проходять в гофрі, в якупропхати тульпан завдання не з легких. За допомогою дроту, десяткаспроб і деякого часу мені вдалося це зробити.
І насамкінець, знімаємо накладку над номером, щоб якось тудиприкрутити камеру. Тримається вона на кількох гвинтах та двохкліпсах.Зсередини знімаємо роз'єми на підсвічування номера та наручки замків (у мене їх дві — на ляду та окремо на скло). Це некорозія, а бруд). Потрібно від камери пропхати ці два тюльпаники уквадратний отвір посередині. Відкрию маленький секрет — разом вонитуди не влізуть, потрібно їх туди по черзі запихати))) Трохидопрацював накладку, тому що її можна було прикрутити на одиншуруп. Знайшов підставку від старого модему, за допомогою ножавирізав невелику смужку, до якої потрібно буде прикрутити другийсаморіз камери, приклеїв на епоксидку та пофарбував синім лаком длянігтів, схожим на колір кузова))
Ось що вийшло
Все підключив і почав тестувати)
Малюнок вночі та вдень
<
Вважаю що за такі гроші цілком прийнятний результат!
Дякую за увагу)
Коментарі14
Норм ... Я хочу або в плафон підсвічування .або в плафон стопака верхнього останній - рідкісний шо переписувач, бо ставиться тільки на фургони (замість писалки)
У плафон підсвічування бачив, у стоп немає) але у верхній стоп було б взагалі вогонь
у тебе пасажир ... а там камера в дірку писалки вставлена тебе можна 120 градусів на 60 злам на штирі ставити по центру або таку парктронікцентр.рф / backca ...
Як варіант можна такий спосіб встановлення розглянути. З такого ракурсу огляд буде більшим
там головне кути прорахувати… бо варіативно дуже у верхню писалку-вже все прораховано. але хрін купиш
Зрозуміло, дякую))
Повноцінно? так само як із рідної магнітоли? Можна модель та посилання де брали?
Ну як повноцінно) щоб зайти в меню, потрібно затиснути одночасно клавіші перемоток, потім вгору вниз крутилкою, і так далі) шурхати по менюшке, змінювати час можна легко) а прості натискання управляють плеєром. До речі в налаштуваннях на магнітолі за...
Я думаю в моєму випадку вся справа в канбусі, при перевірці ГУ підключали для проби 4 різних, на всіх було написано PSA, але з різними цифрами. Бачив у продажу канбус, який навіть дозволяє керувати вбудованим комп'ютером через підрульовий джойстик (в...
ви про Can-адаптер? я його прикупив і теж можу джойстиком керувати вбудованим комп'ютером.
Значить від ГУ залежить, у мене окрім налаштувань ця Р включає відображення автомобіля але відстань не показує. Хоча у гілці є люди, які стверджують, що у них все відображається і звук стерео через магнітолу тобто з якого боку перешкода, той динамік ...
Дуже цікаво! Щойно перевірив, у мене після натискання на Р з'являється шестерня з налаштуваннями і так само є картинка авто, але ні відстань ні парктроніки на цій картинці не показує. А повинно, якщо воно там є таке))) Треба шукати спосіб його зароби...
ОК, шукаю у себе в місті Лексію ... А що потрібно зробити, щоб парктронік відображався на екрані при включенні задньої передачі (при натисканні на значок Р у верхньому правому куті з'являється іконка автомобіля і на ній повинна відображатися відстань...
Парктронік тільки пищить, він на магнітофоні нічого не показує) Значок Р це налаштування камери, там можна налаштувати картинку - яскравість, контрастність і т.д
