Фотозвіт Генератор Delco.Повстати з мертвих (всі артикули)

Усім привіт, поспішаю розповісти вам свій фотозвіт про повневідновлення генератора Delco.

Взагалі поїхали:

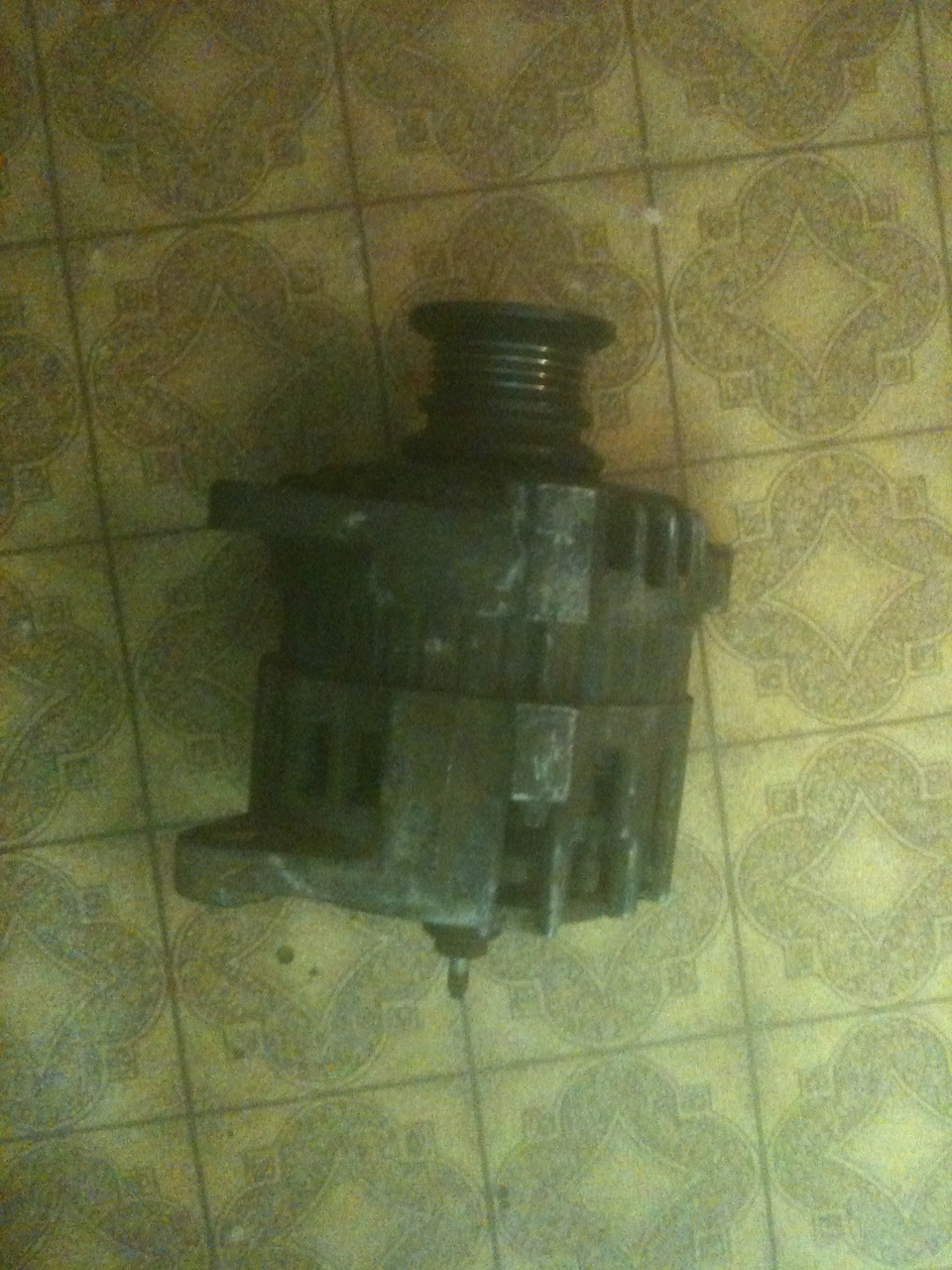

1.Розбираємо генератор, має вийти три частини генератора:якір зпередньою кришкою, обмотка, задня кришка з електронікою.картину

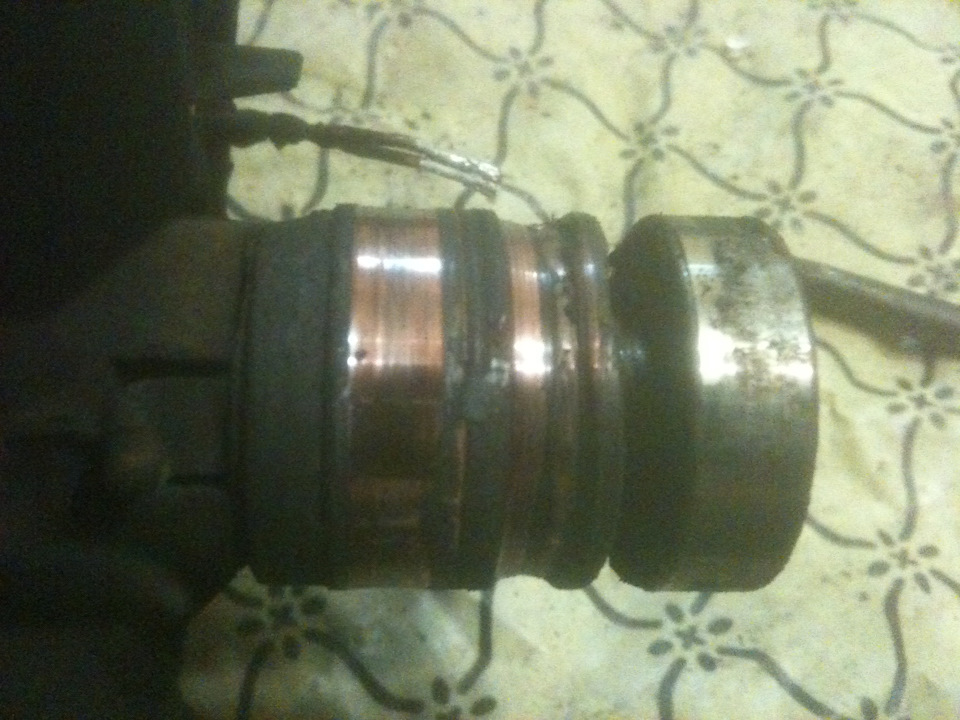

Коллектор розвалився

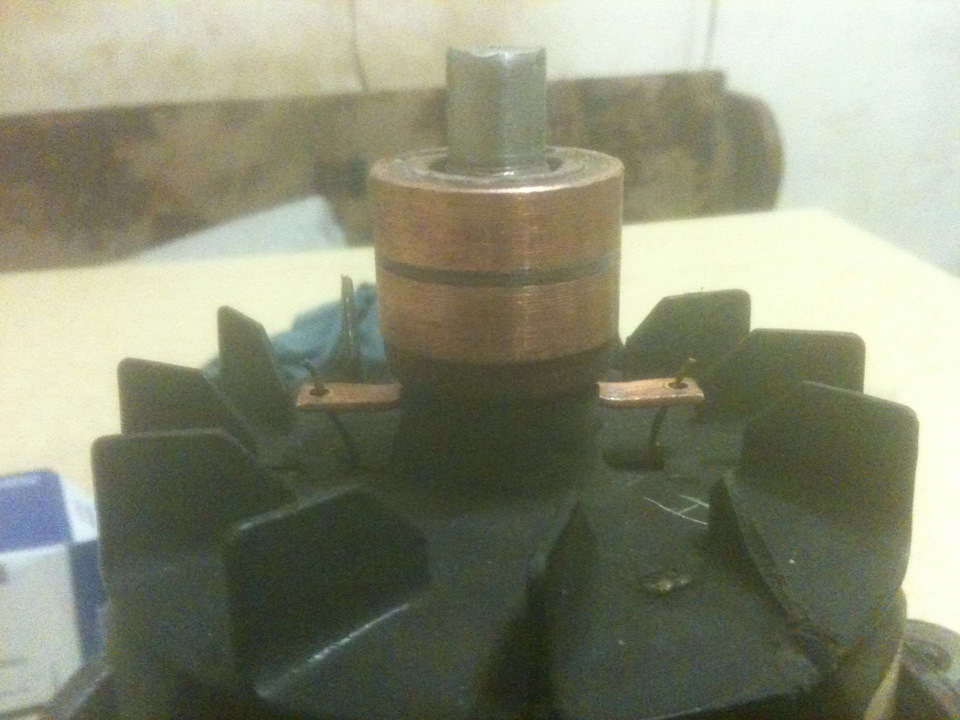

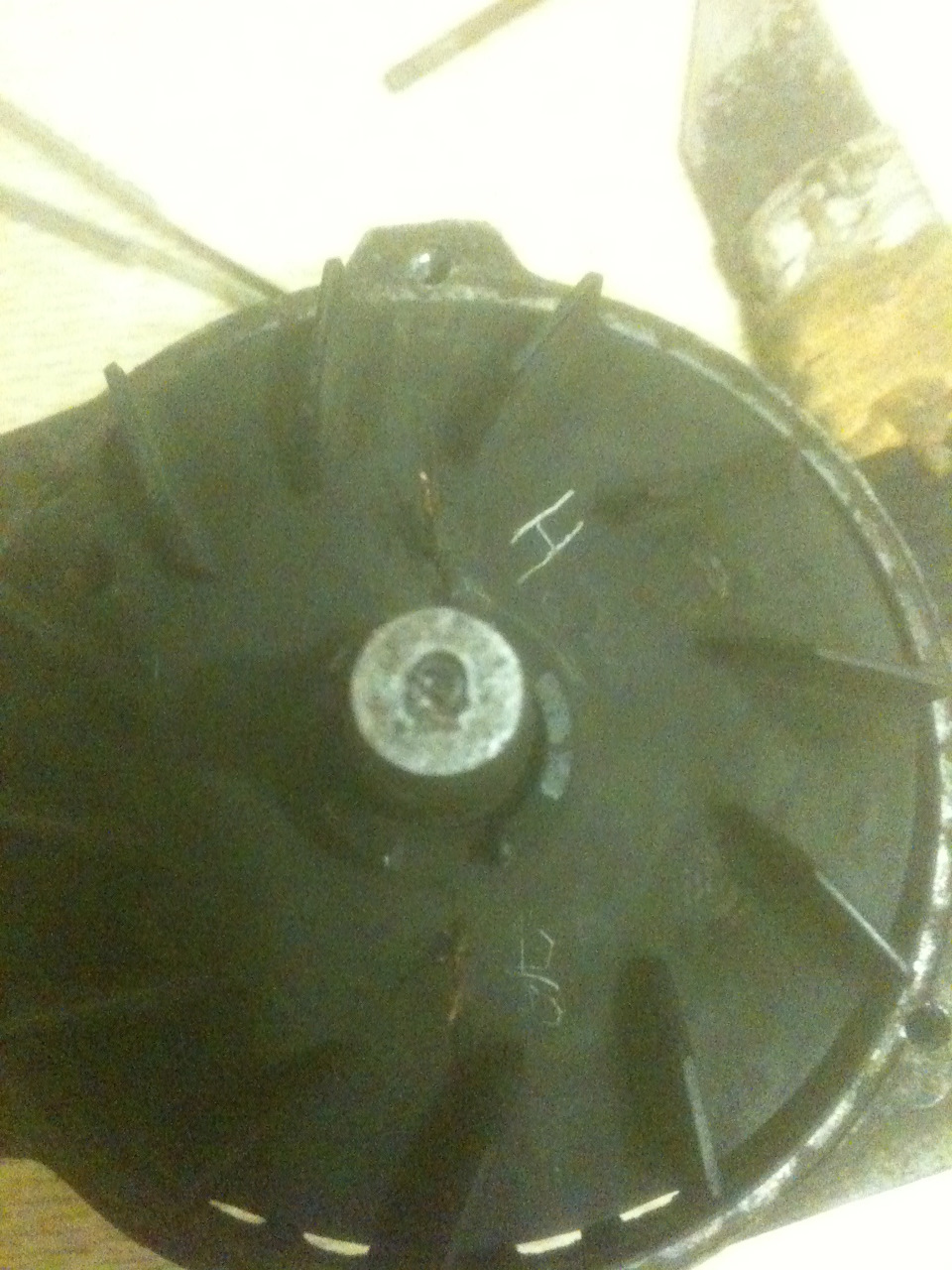

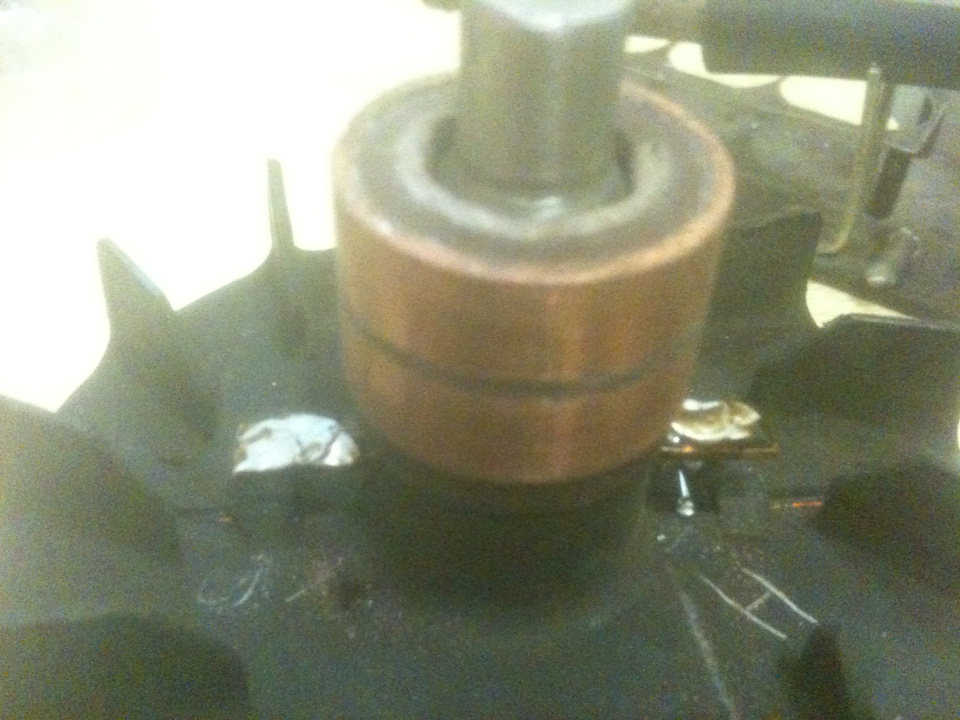

знімаємо задній підшипник (потрібний знімач), відкушуємо контактивід колектора (треба помітити де контакт на верхню щітку, а денижня) і знімаємо колектор Хоч на колекторі і є виступ, який недасть його поставити неправильно, але береженого Бог береже, колектор у нас замінник, і не відомо що виробники могли наплутати.Надягаємо новий колектор від фірми Cargo (артикул 133924), забиваємо, паяємо. Краса! > Набиваємо через брусок новийпідшипник (підшипник номер 6000)
По передньому підшипнику:Затискаємо у великі лещата шків через двабруски, головкою на 24 зриваємо гайку, знімаємо шків і шайбу підним, вибиваємо якір з підшипника, вибиваємо підшипник з кришки, вбиваємо новий підшипник (номер підшипника 6203), збираємо все намісце.
3.Переходимо до задньої кришки

Зняли пластикову кришку і бачимо це< br>

После диагностики (нексия фак в помощь) мы узнаем что нам надоменять щетки

93742272

Реле зарядки (просто давно взял, можна було і залишити старе, артикул ARE 1012).
Після всіх цих справ можна збирати генератор і насолоджуватися, алені-мої криві руки зламали пластикову кришку на діодному мосту ізакрутивши гвинтик я замкнув плюсову пластину на корпус- пробилотри діоди

GM артикул 267000
У цій кришці пробило три діоди
Тут і засідка, міст цей рідкісний, на 4 контакти обмотки, ставивсяна нексію 95-97г.В. І есперо 95-99г.В.
У магазинах такого нема, знайти важко, можна замовити його аналогMobiletron RD16 на екзисті, але я не хотів чекати два дні і поїхавдалеко, на авторинок "яма", він ж Куяльник.Там у магазині ремонт ікомплектуючі до стартерів і генераторів-мені знайшли той самий міствід Mobiletron Made in England./>
Будинки за рекордні 10 хвилин усе перезбирав

Далі вже у темряві з ліхтариком встановив на авто, запускаємо

Не горить лампа розряду акб
На холостих 14, 5В, з навантаженням 14, 15В.Коли зарядиться відпишущо видає. Під капотом у нас ось так:так, я рукожоп надламав штекерна рампу, заклеїв супер клеєм з содою, поки начебто не тече.
Дякую за увагу)
Дополню.Кольца для нексия 2 — Контактні кільця ротора, генератор136682 CARGO
І так, для тих хто казав що краще взяти з розбору, у мене всікомплектуючі нові, генератор має стан нового, і це за 800грн, нарозборі генератор 500-700грн + доставка. Вважай та сама сума.взагалі 400грн вийшло.
Update 09.01.2018. Сьогодні продзвонин 220в черезлампочку-пробить статор. Всі зусилля були марні, тестер непоказував пробитий статор. Обов'язково перевіряти таким способом напробій!
