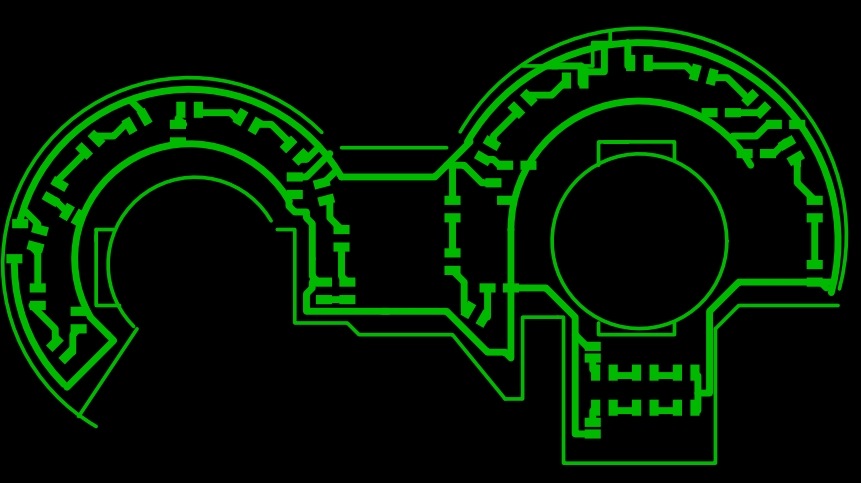

У моєму БЖ вже я описував як рік тому зробив світлодіоднепідсвічування панелі приладів https://megadriver.org Проблема тутбула в тому, що підсвічування було виконане з відрізківсвітлодіодної стрічки Як би на худий кінець і краще ніж штатнілампи з вигорілими "гондончиками" Але головний недолік ценерівномірне засвічування шкал, площини в різних нахилах. Тому буловирішено. Робити друковану плату підсвічування На просторах драйвубагато проектів, багато АВТОРІВ без проблем діляться кресленнямиплат. > .Не в образі автору, даний варіант кострубатий, зате дужеточно в розмірах виконаний. Витравлені плати та напаяні червонісвітлодіоди 0805.

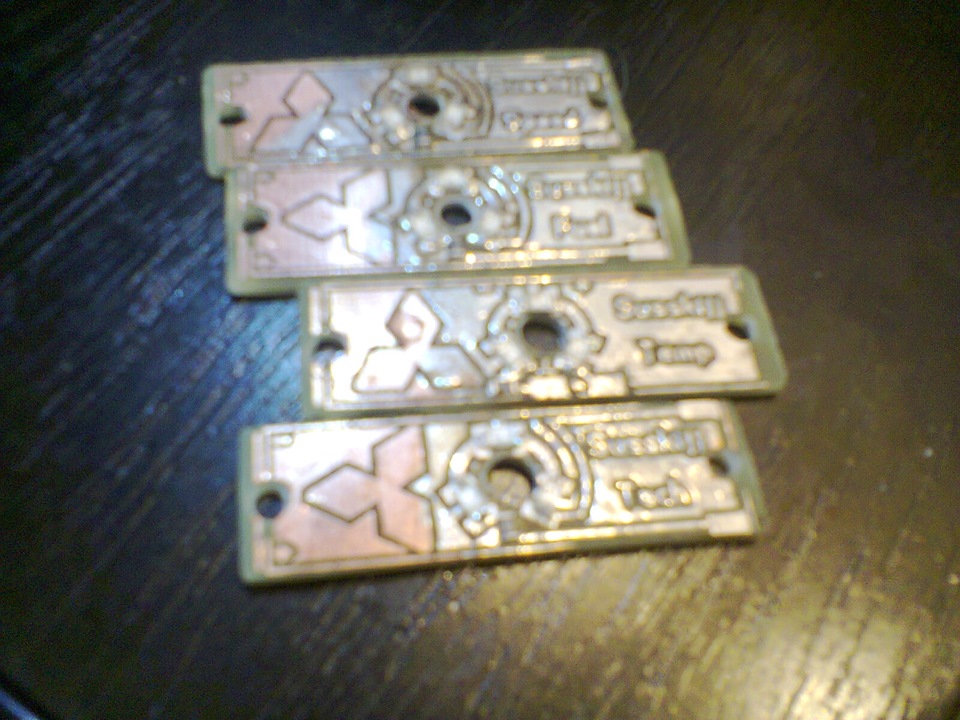

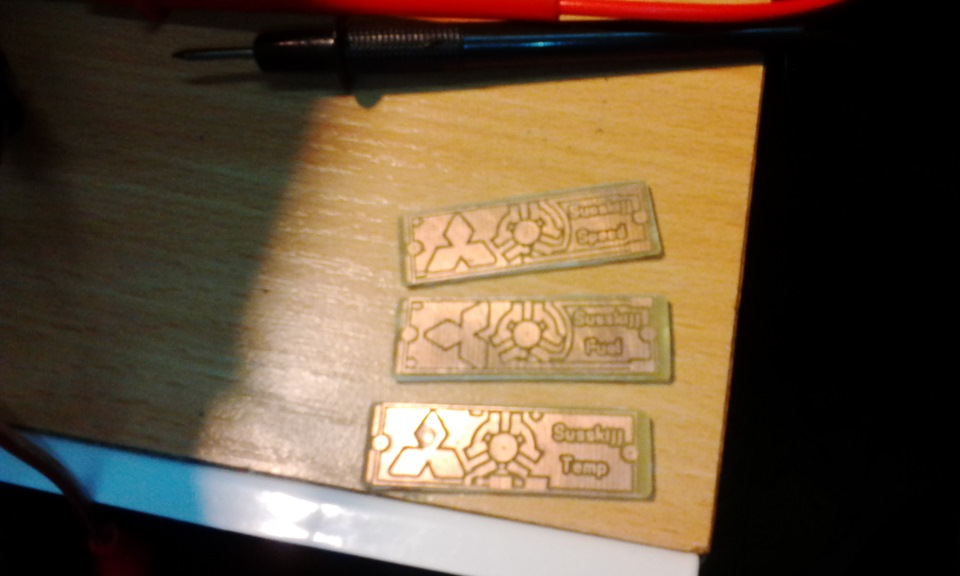

Методом ЛУТ була виконана плата і сам процес впаювання світлодіодівСМД 3528.

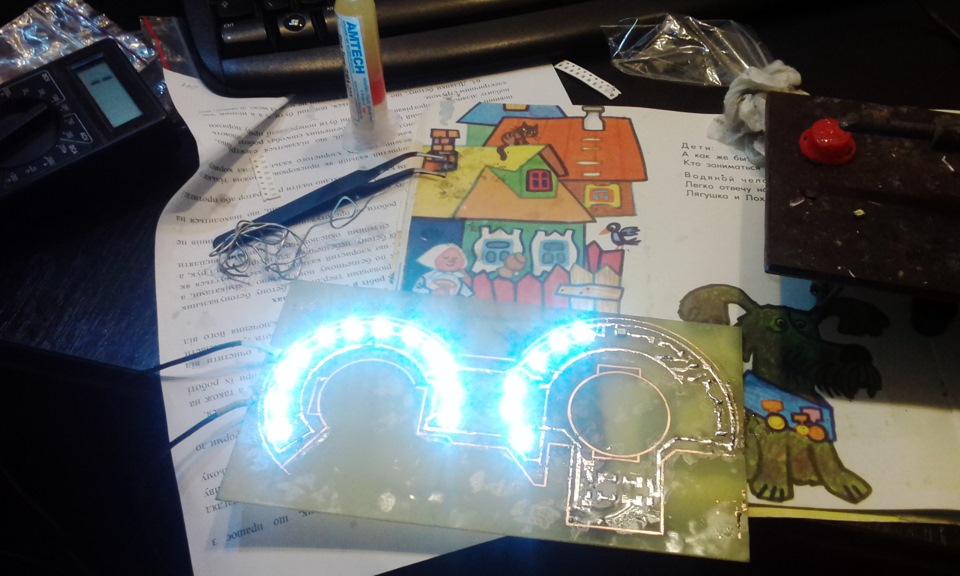

процес впаювання світлодіодів
Вирішив продешевити не купувати їх, а повипаювати зі старихобрізків світлодіодних стрічок.

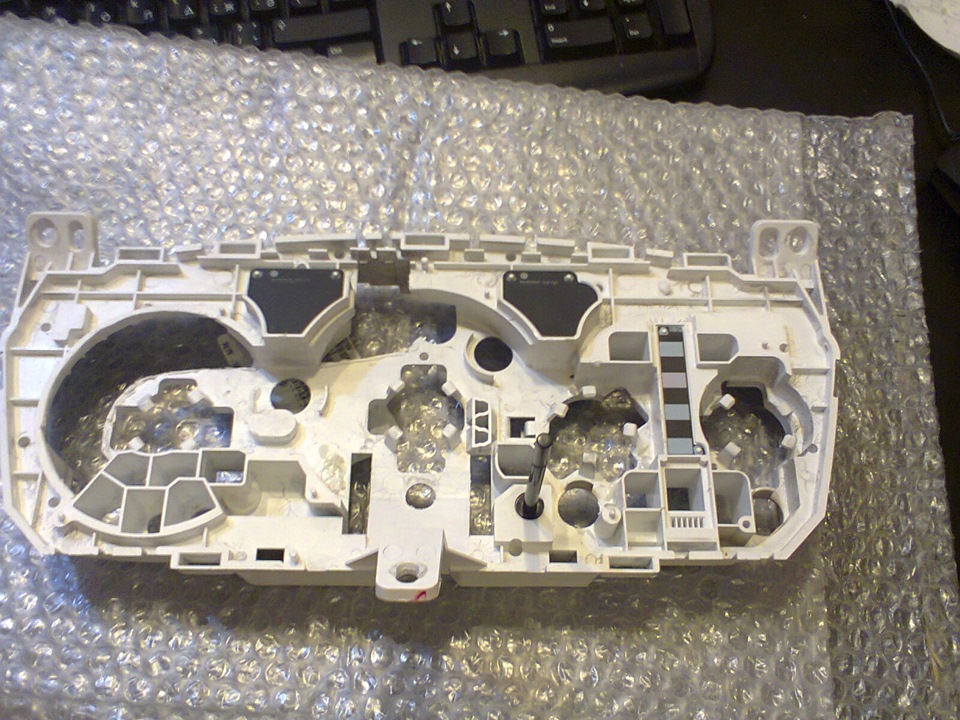

Заодно підготував площину під плату вирізавши зайві ділянкипластику приладки.
>
Ну і сам монтаж
Одним словом доопрацювати напилком до готовності. На моїй платікорпус конденсатора заважав установці плати (на деяких проектах умережі його ТУПО не було, не було його і в лівій кресленні), довелося розпилювати і проводами прокидати доріжки, зміщуватисвітлодіод. Але це дрібниці…
Вийшло так …
Але просто підсвічування якось банально, захотілося помучитися ізробити плавне розпалювання шкал.
<
Ідея взята у shpala У СМД виконанніhttps://megadriver.org/logbooks і власне сам авторBioWolf66
Схована сама плата плавного розпалювання Ось сам підсумок роботи вмашині при мінімальній і максимальній потужності регулятора. Шкалhttps://megadriver.org/p479111-plavne-rozpaliuvannia-skal-priladiv
в машині
Плавність розпалювання виходить при першому включенні, коликонденсатор розряджений, ну в принципі ця фішка на більш і непотрібна.
Кінчено є деякі зауваження до роботи. В принципі, результатомзадоволений.
