Розпайка ГУ по кресленнях Халіна

Ідея щодо поліпшення головного пристрою зародилася відразу післязаміни передніх хриплячих динаміків на Hertz ECX570.5. Безспотворень, але від звучання нової пари динаміків я очікував кудибільшого, ніж отримав у підсумку.Покуривши форуми і Драйв, дійшоввисновку, що штатна голова не видає все на що здатна акустика іполіпшити ситуацію певною мірою можна розпаюванням за методомХаліна.
Маючи багаторічний досвід роботи з паяльником (радіоЛаматор, плюссвого часу встиг попрацювати майстром ноутбуків), вирішивкопирснути голову і привнести деякі поліпшення в музичну складовумашини.

За основу було взято звіт драйвівця dev11, тому що вінописував все, і навіть більше того, що мені було потрібно, за щоокреме йому спасибі.

>

Головна мета переробки — покращити звучання мінімально можливимифінансовими витратами та людино-годинами. Якщо якийсь мод вимагавнадто багато першого чи другого — відкидався відразу як не особливоефективний.

Нижче опишу свій список змін, на якому я зупинився.
< /p>
1. Як думаю зрозуміло з у вище - дільник збирати я не став (довго, потрібне наступне налаштування), а лише замінив плівкові ємності вобв'язці аудіпроцесора на більш ємні, щоб частота зрізу НЧ буланижче 120-150Гц (перед-зад):
/>
С249, C250, С253, C254 - 0.22мкФ
2. С227, С236, С228, С235, С251, С252 - 10мкФ
3. С229, C230 - 4.7мкФ
4. С241, C242, C243, C244 - допаяв на кожну SMD ємність другимповерхом 100нФ
5. С256 - 100мкФ
6. С245, С246 - 4.7нФ
7. С231, С234 - 100нФ
8. C292, C319 - 470мкФ
9. L003, L004, L603, L604 - 100мкГн
10. С560, С542 — 100нФ

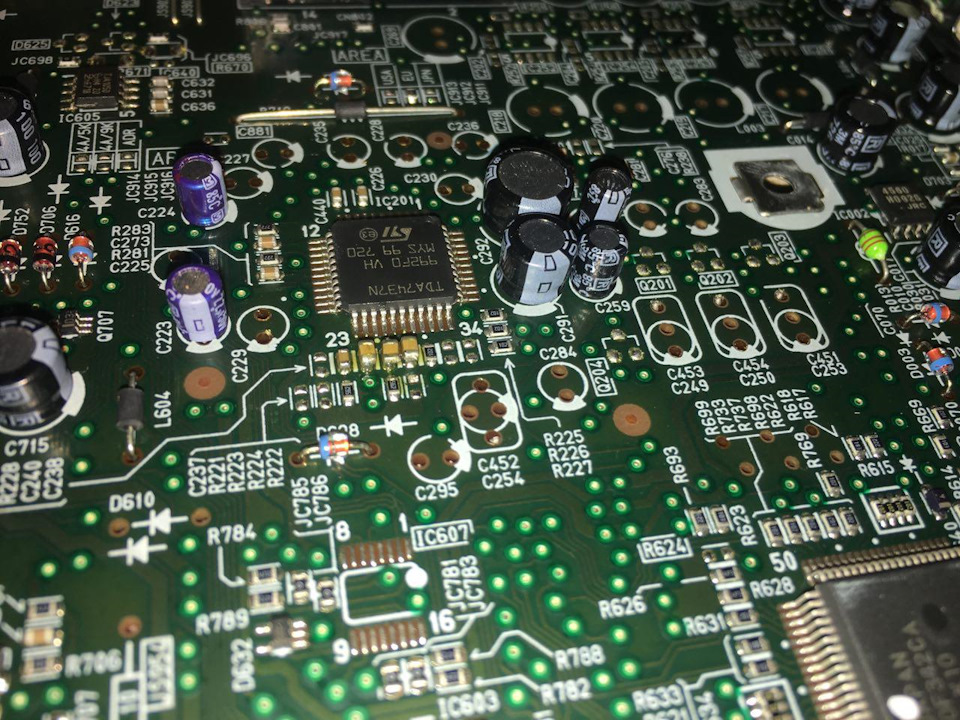

Прибрав усі ємності, які піддаються заміні

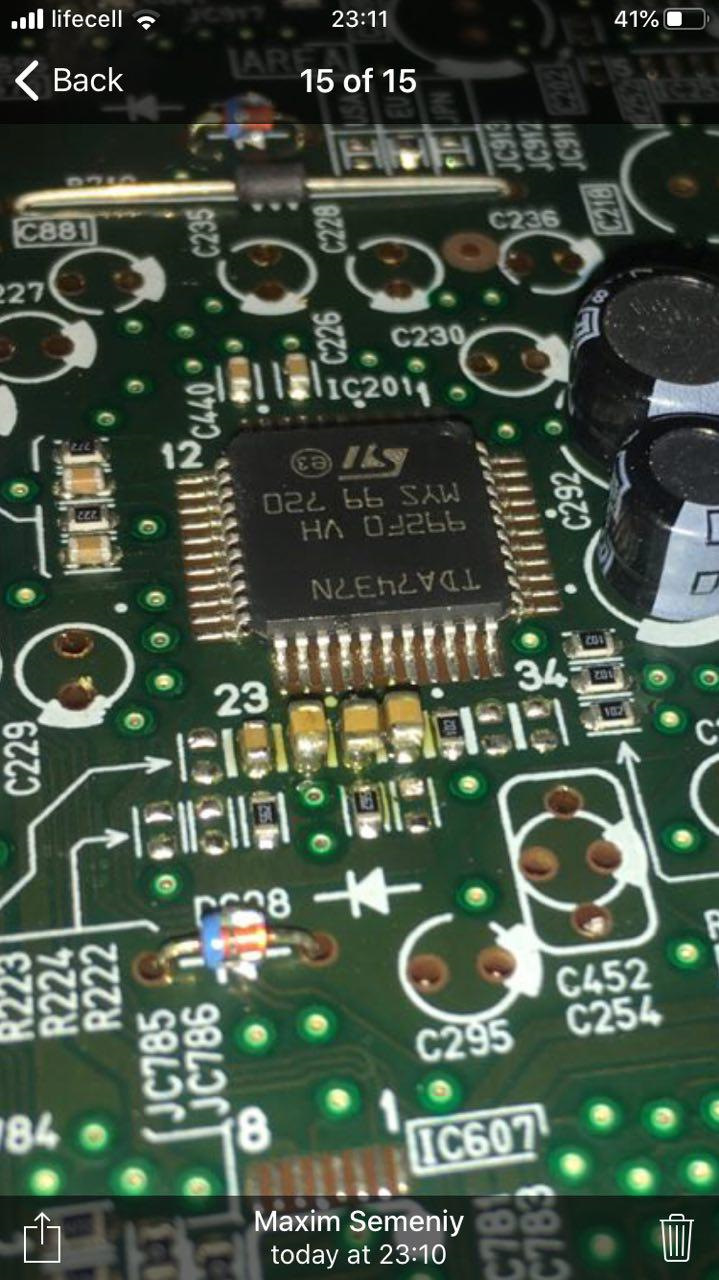

Будуємо другий поверх

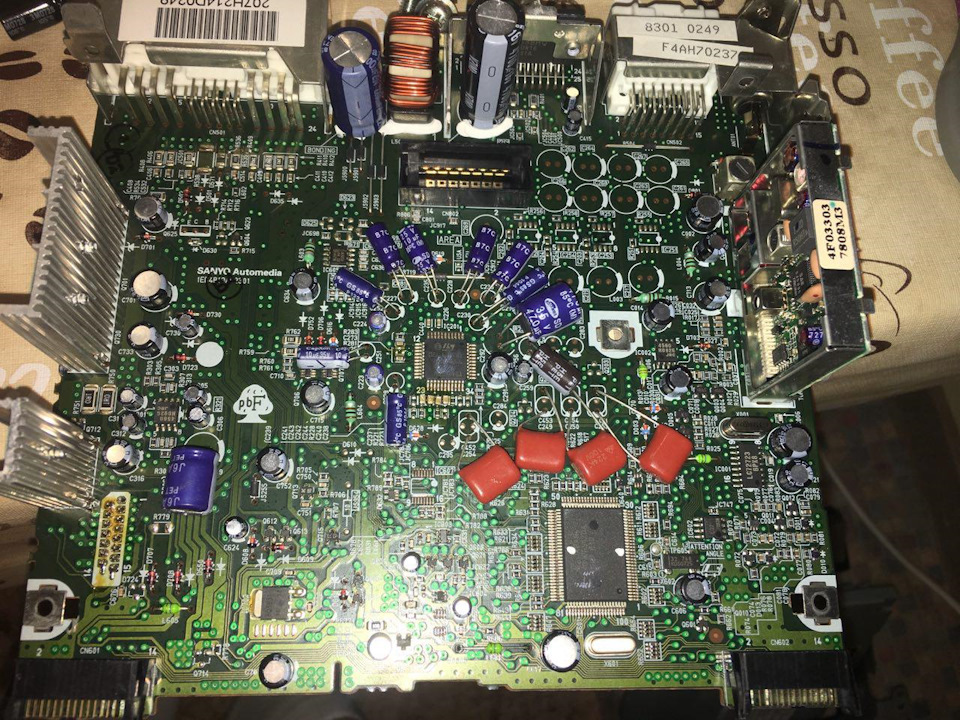

Готовий варіант
Далі в планах стояла заміна підсилювача потужності на TDA7560, аледійшов висновку, що без підвищення напруги до 17В, цей мод не маєвеликого сенсу. Додатково треба було вже думати про активнеохолодження РОЗУМ - городити там кулер - звільніть ... Так якзайматися підвищенням харчування мені хотілося найменше, ідею прозаміну РОЗУМ було відкинуто незабаром.

Всі модифікації з урахуванням розбирання, паяння і власне складаннямагнітоли зайняли у мене 3 години вільного часу. Разом:невеликимивкладеннями вдалося досягти поліпшення звучання в діапазоні низькихчастот — бас став щільнішим і глибшим, а не стукаючим як раніше.Тепер бічні дзеркала рухалися не тільки електронікою, але ще ймідбасом на гучності вище середньої :))). Верхи стали приємнішими ів цілому звучання "очистилося" (левова частка модифікацій —фільтри).
PS ця була вже третя за рахунком Маздовська магнітола, яка зазналаподібної модифікації. Моя попередня 2007-го року випуску, поточна2008-го piano black з MP3 та драйвівця-співробітникаravenshieldzt :)
