Модуль управління габаритами та шторкою далекого в лінзі

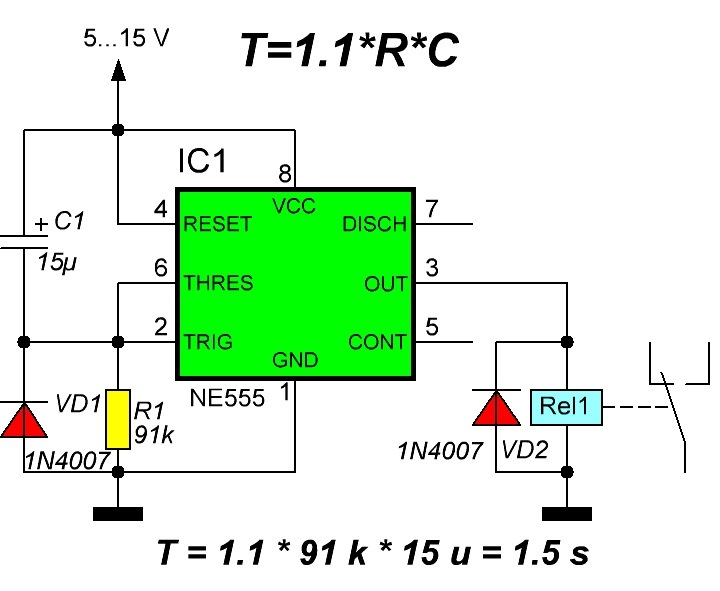

Всім привіт! Насамперед хотілося б привітати всіх з Новим Роком таРіздвом! А тепер перейдемо власне до суті запису. На моєму автовстановлено лінзи в секцію ближнього світла, а шторка запаралеленасекцією далекого світла, і при морганні далеким днем ​​шторки тежшльопають в неодружену, тому що ближній не спалахує з далеким, тимбільше в лінзах стоїть ксенон, а моргати їм не кошерно - криза! далекого, і під час роботи ДХО на шторку лінзи подається харчуванняяк і лампи далекого світла, що забезпечує роботу на 30%, а цеприблизно 3, 5-4 В. Так само на лінзах стоять маски з ангельськимиочками CCFL типу і при включенні ближнього вони так само продовжатьпрацювати.Було вирішено організувати пристрій який відключавгабарити і включав шторку далекого при включенні далекого, завеликим рахунком це можна реалізувати на 2-х реле, АЛЕ встановлюючиДХО SMD Ver. На робочу машину, помітив деяку відмінність від моїх, реагують харчування 3, 5-4В, а точніше на шим і гарчать. Отжегабарит вирішено відключати звичайним реле, а підключати шторку тежреле, але із затримкою включення т.К при подачі живлення відближнього реле замкнеться відразу і ДХО не встигнуть згаснути.Схему затримки вибрав на 555 таймерах. Підбором резистора іконденсатора встановив приблизний час затримки — 7сек.> xBORISICHx
Відео роботи девайсу від БП. Довга світлодіодна стрічка імітуєроботу габариту, коротку роботу шторки.
Ось ще видосик де працює тільки включення реле із затримкою, можнатакож використовувати за необхідності. >

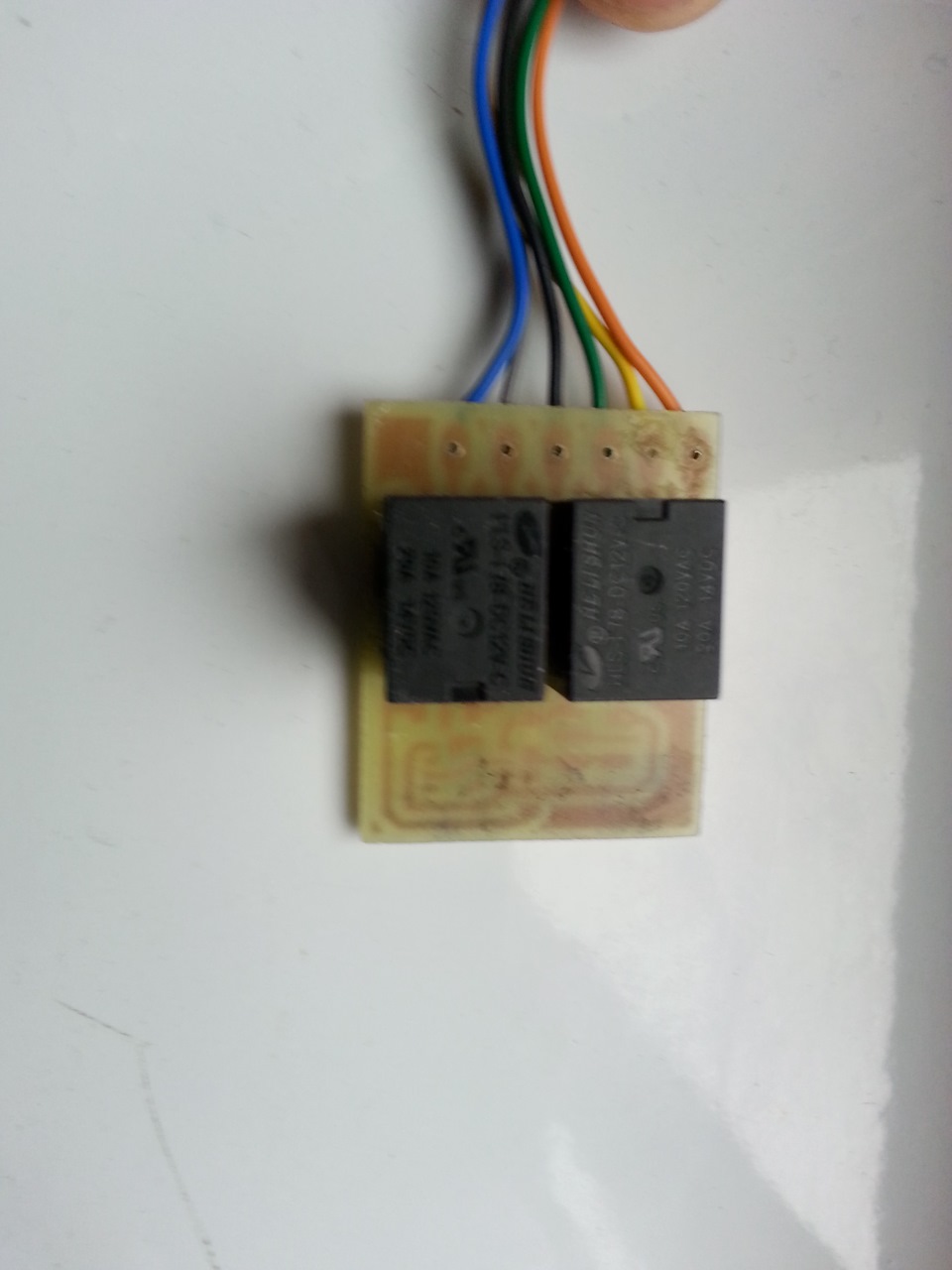

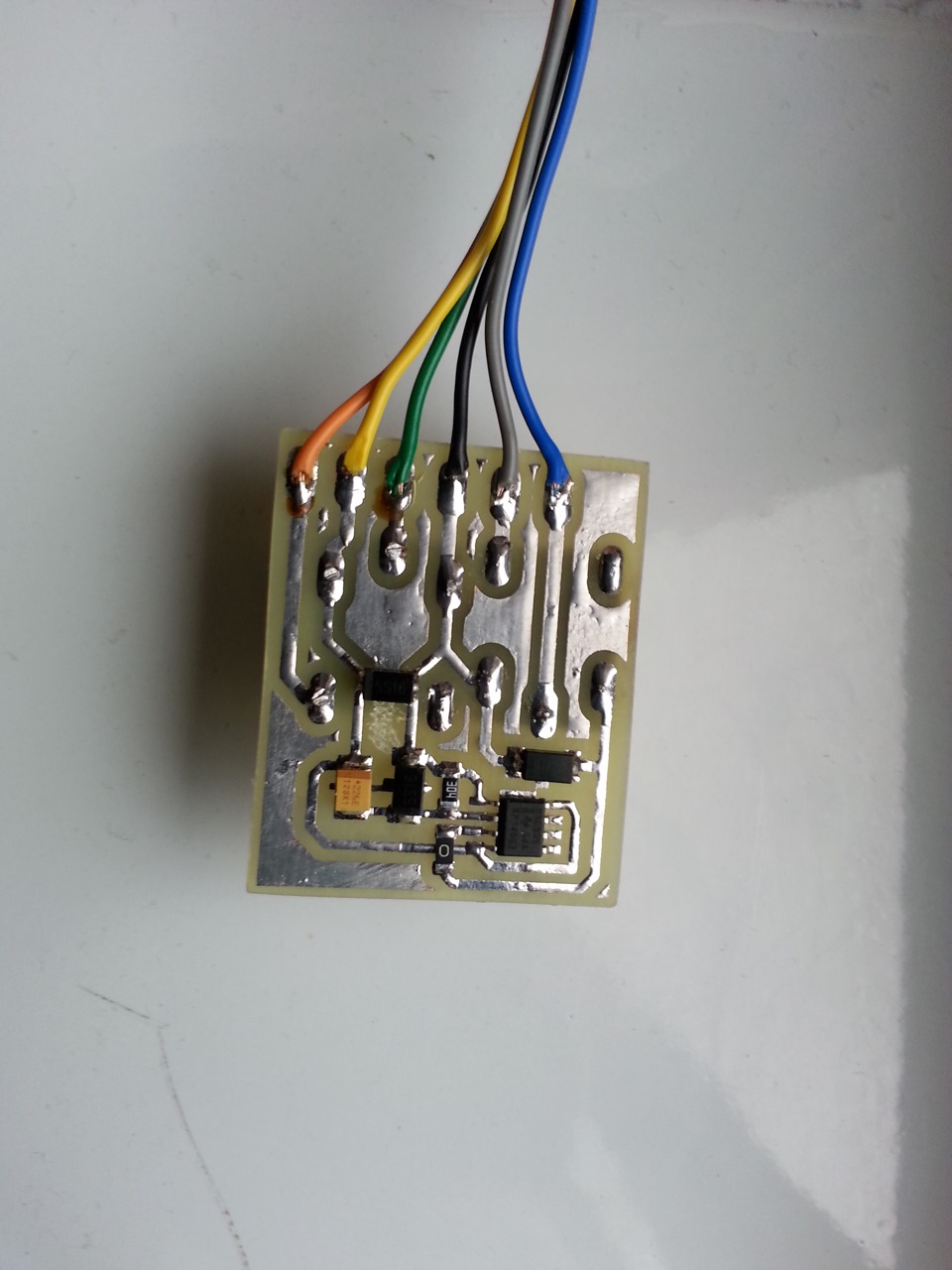

Фото:

Залишилося дочекатися тепла та встановлювати на кожну фаруавто)

<

Усім світу, добра і повних баків.
