Маємо авто пригнане зі США, а в ньому дзеркало з функцією Homelink.За допомогою кнопок на дзеркалі (у вигляді будиночка) можнавідкривати автоматичні ворота, шлагбауми, включати світло іт.Д.

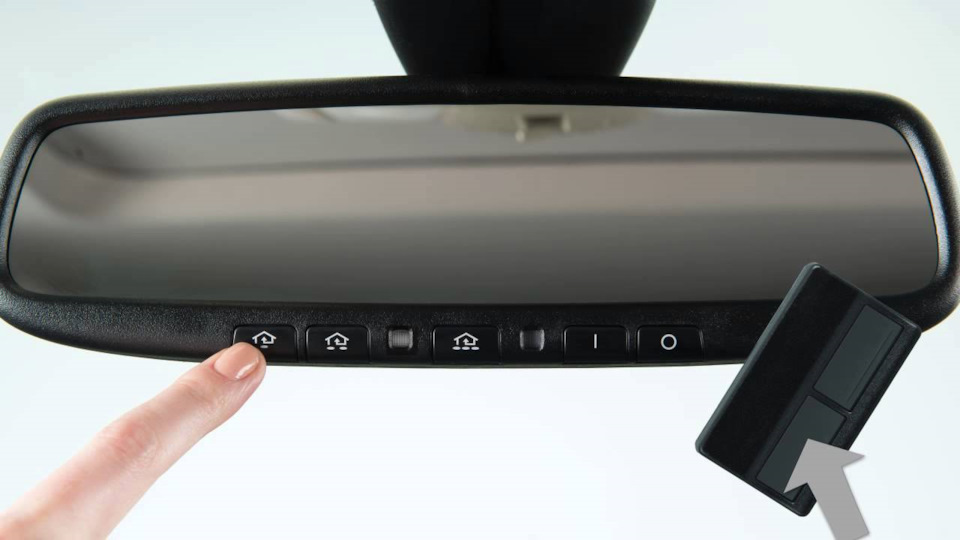

ось таке дзеркало і ось посилання на відео для налаштуванняwww.youtube.com/watch? v=EcstldtNNa0
Все б добре, але є одне але, частоти в США та Європі на якихпрацюють радіопередавачі використовуються різні в США 315мгц у нас433мгц., відповідно у мене в автоматиці воріт пульт працює начастоті 433мгц і прив'язати його до дзеркала не виходить. Почитавшиось ці теми (https://megadriver.org/p407390-knopka-vidkrittia-vorit-homelink-na-dzerkali-adaptaciia-do-nasix-vorit, https://megadriver.org/logbooks, https://megadriver.org/logbooks) я зрозумів що не все втрачено і все може працювати, причомузробити це можна самому і зовсім не дорого.Сутність у тому щоб досвоєї автоматики воріт додати радіо реле, яке буде працювати начастоті 315 мгц і прив'язати його до дзеркала авто, при цьомуніяких переробок в авто непотрібно.
>
І так що для цього потрібно:бездротове радіо реле 220в 315мгц і 0, 5метра дроту 2х1, 5 ну і прямі руки))
Реле можна купити на алі з китаю буде дешевше, але я вибравваріант купити за місцем дорожче вдвічі, але не чекати місяць)Важливий момент вхід і вихід реле ніяк не пов'язані реле зживленням 220в може керувати 12в і 24в( як у нашому випадку), так інавпаки реле на 12в може перемикати 220в.

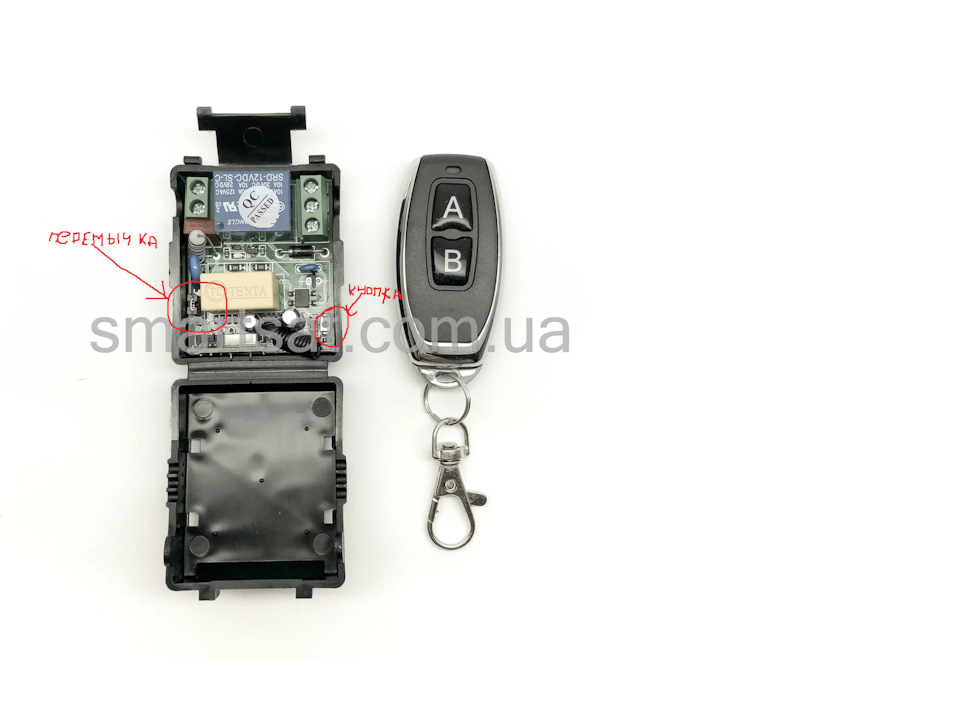

Я взяв таке одноканальне реле 220в 315 мгц прив'язується до пультакнопкою, режими перемикаються за допомогою перемички нам потрібенрежим так званий дзвінок перемичка в цьому випадку забирається. (єреле які без перемички і режими там перемикаються кнопкою) але сутьодна Для початку робимо так, збираємо макет нашого пристрою длятренування та навчання кнопок (можна звичайно цього не робити івідразу встановлювати на автоматику) але для мене так було простішепо-перше розібратися в принципах роботи реле, а по-друге, найголовніше — це прив'язати кнопку на дзеркалі до нашого реле щедо встановлення в автоматику воріт. Відео з налаштування радіо релена ютубі є багато відео з налаштування.

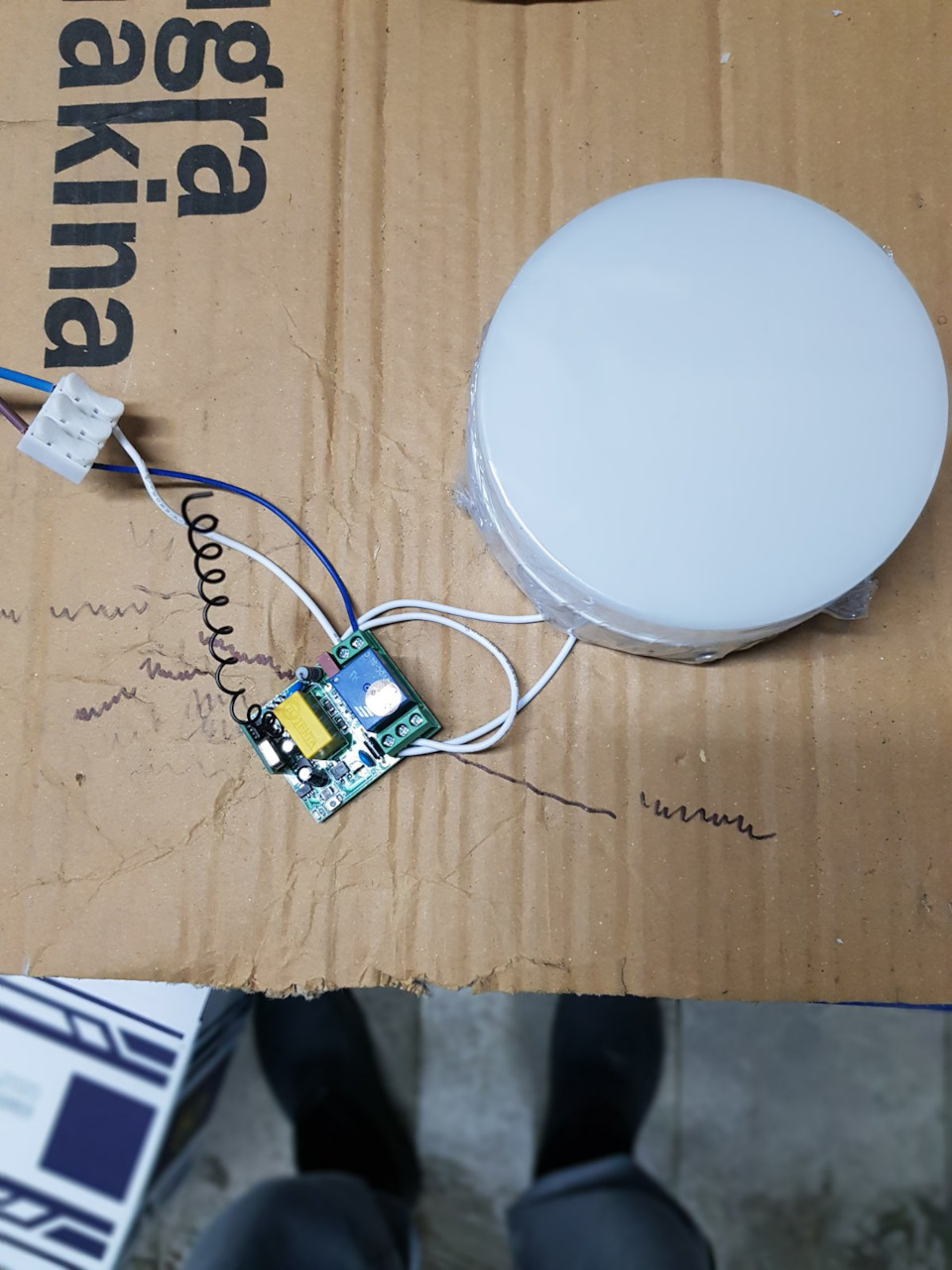

До входу реле там де два контакти підключаємо фазу і нуль 220в (щокуди різниці немає) до виходу реле підключаємо лампочку 220в у менебула світлодіодна може бути і проста розжарювання:один із проводіввід лампочки підключаємо до контакту NC інший до контакту L навході (позначення контактів на платі знизу) та кидаємо перемичкуміж контактом COM та контактом L на вході реле. Тренеруємосяприв'язувати пульт до реле і найголовніше прив'язати реле до кнопокна дзеркалі (для цього всю цю приблуду тягнемо ближче до машини).> 1)Скинути кнопки HomeLink®
• Увімкніть запалювання, не запускаючи двигун. Натисніть на 1 і 3кнопку HomeLink® і не відпускайте приблизно 20 секунд, докиіндикаторна лампа не почне швидко блимати. Відпустіть кнопки.
• Тепер усі старі налаштування клавіш видалені, і HomeLink®переведено в режим навчання і готовий до нового програмування.
2) Програмування HomeLink®
• Натиснути одночасно на кнопку HomeLink®, яку потрібнозапрограмувати і на кнопку пульта (від гаража)! Індикаторна лампана HomeLink® спочатку горітиме безперервно червоним близько 15секунд, потім почне блимати з частотою 1 раз на секунду (тежчервоним), а потім перейде до миготливого червоного 10 разів насекунду! Коли світловий індикатор блимає швидко, обидві кнопкиможна відпустити (індикатор вказує на успішне програмування)! абойого заміни.
• Система HomeLink сумісна з автоматикою практично всіх виробників, за умови збігу радіочастот передавача в автомобілі та приймача уприводах!
• Бажано встановити в дистанційний пульт, який буде замінено наHomeLink®, нові батареї. Це дозволить прискорити процедурупрограмування та підвищить якість радіосигналу, що посилається.
• Якщо перепрограмування кнопки на новий пристрій не виконано, кнопка повертається до збереженого раніше програмування.
• Ви можете скинути тільки всі кнопки HomeLink ® одночасно. Окремокожна кнопка не скидається. Перед програмуванням необхідно обнулитикнопки HomeLink®.
• Ви також можете перепрограмувати окрему кнопку.
• Якщо виникла проблема при програмуванні або хочете ознайомитисязі списком сумісних виробників, зверніться на сайт HomeLink®www.HomeLink.com, www.youtube.com/HomeLinkGentex
Якщо не виходить можна ще спробувати так
І ще раз по програмуванню пульта HomeLink. Система розуміє якфіксований код, так і змінний! Пульт управління з фіксованимкодом
1. Увімкніть запалення.
2. При першому використанні натисніть дві останні клавіші 1 іутримуйте їх натиснутими близько 20 секунд, поки не почне блиматисвітлодіод 2. Тепер старі налаштування всіх трьох клавіш пам'ятістерті.
3. Піднесіть оригінальний пульт керування до клавіш 1 на відстань5–20 см. Відстань між пультом і клавішами 1 залежить від системи, якою керує цей пульт.
<
4.Одночасно натисніть клавішу оригінального пульта керування таодну з клавіш 1 вбудованого універсального дистанційногокерування.
Світлодіод 2 спочатку блимає в повільному темпі. Коли світлодіод 2почне блимати часто, відпустіть обидві клавіші. Якщо протягом 15секунд блимання світлодіоду 2 не почастішало, змініть відстань міжпультом та клавішами. 5. Для програмування інших пультів управлінняповторіть етапи 3 і 4. Тепер відповідна клавіша 1 запрограмована насигнал оригінального пульта управління. Якщо пристрій не реагує накоманди керування навіть після повторного програмування, перевірте, чи не оснащений оригінальний пульт керування системою змінногокоду. Для цього зверніться до посібника користувача оригінальногопульта керування або натисніть і утримуйте запрограмовану клавішу 1універсального дистанційного керування. Якщо світлодіод 2універсального пристрою деякий час блимає з прискореною частотою, апотім протягом двох секунд безперервно світиться, це означає, щооригінальний пульт управління оснащений системою змінного коду. Занаявності системи змінного коду запрограмуйте клавіші пам'яті 1, якце описано нижче в розділі "пульт керування зі змінним кодом".
Пульт керування зі змінним кодом
< br> Для програмування вбудованого універсальногодистанційного керування Вам знадобиться посібник з експлуатаціїпристрою, яким Ви збираєтеся керувати з автомобіля. Прочитайте уньому про можливість синхронізації. Під час програмування пультакерування зі змінним кодом зверніть увагу на такі вказівки:
Програмування можна полегшити, якщо робити це з помічником.
1. Припаркуйте автомобіль у радіусі прийому сигналів керуванняпристроєм.
2. Запрограмуйте універсальне дистанційне керування, як описано врозділі "пульт керування з фіксованим кодом".
3. На приймачі пристрою, яким Ви збираєтеся керувати з автомобіля, знайдіть кнопку (часто вона знаходиться на приводі).
4. Натисніть кнопку. Після виконання операції 4 у Вас є 30 секунд, щоб виконати операцію 5.
5. Тричі натисніть 1 вбудованого універсального дистанційногокерування. Тепер відповідна клавіша 1 запрограмована на сигналоригінального пульта управління. Отже продовжимо, якщо виприв'язали реле до свого дзеркала і за допомогою кнопки на дзеркалівмикаєте лампочку на зібраному вами макеті можна сказати, що всевже вдалося залишити реле до автоматики воріт при цьому всіналаштування залишаться.

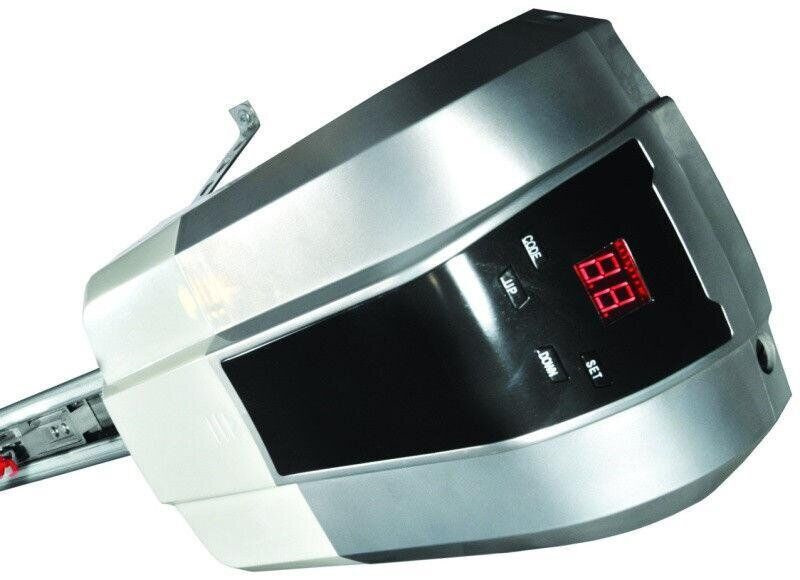

У мене автоматика на воротах AN MOTORS ASG1000/4KIT
виглядає так

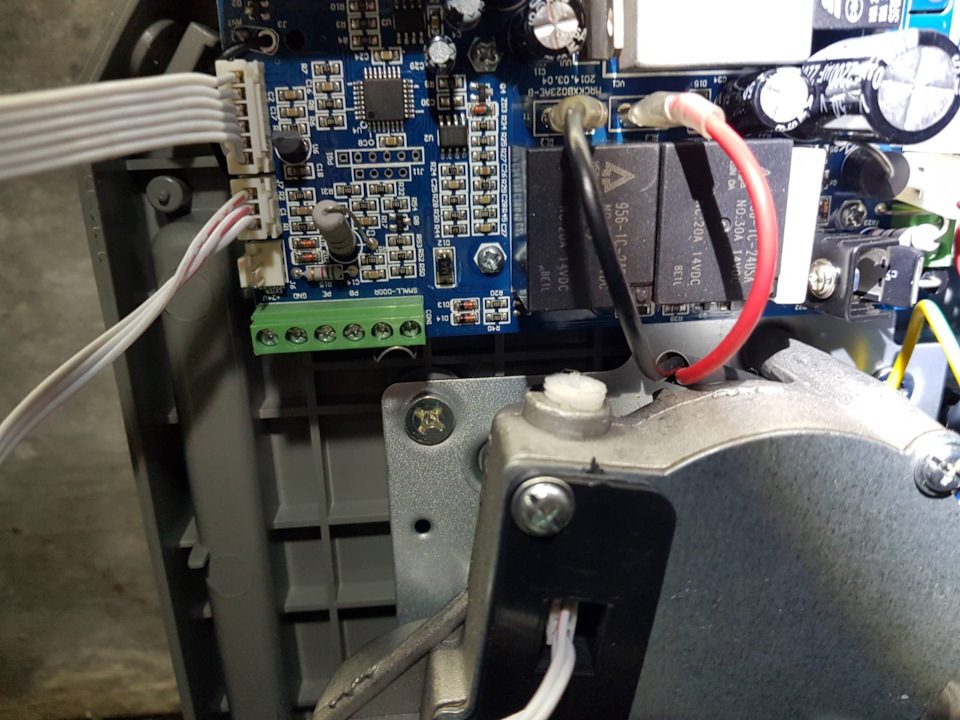

Відкриваємо кришку бачимо плату зелена колодка для підключеннявиходу з реле на платі 24в контакти підписані на платі
Це фото введення з іншого боку тут 220в звідси буде живлення дореле колодка з двома проводами синій та коричневий
реле по два дроти з кожної сторони
До виходу реле підключаємо дроти до COM і NC до входу де буде 220ввсе одно там всього два контакти
Провід від входу реле підключаємо до 220в до синього і коричневогодроту (я паяв але думаю можна і на скрутках) І тепер найголовнішебачимо на платі зелену довгу колодку на шість контактів на потрібенконтакт PB і GND для впевненості що це потрібні контакти беремошматок дроту і короткочасно перемикаємо їх (можна не боятьсяпереплутати немає там нічого страшного там 24в) ворота починаютьзариватися (відчинятися), замикаємо ще раз зупинилися ще раз узворотний бік, якщо так то контакти потрібні нам/
Підключаємо до цих контактів провід з виходу від реле COM з'єднуємоз GND а NC з'єднуємо з PB
ще раз фото колодки до якої підключаємо
Ну от начебто все розжував у дрібницях, що вийшло маємо старіпульти які працюють як і раніше, новий пульт 315 МГц так самопрацює, але найголовніше працює куль від дзеркала. Що можна щезробити, наприклад, включення світла в гаражі або у дворі віддзеркала, але для цього потрібно двоканальне радіо реле купувати умене одноканальне, але при потребі можна замінити. Так вийшло врезультатізамикаємо ще раз зупинилися ще раз у зворотний бік, якщоконтакти потрібні нам/
Підключаємо до цих контактів провід з виходу від реле COM з'єднуємоз GND а NC з'єднуємо з PB
куль від дзеркала. Що можна ще зробити, наприклад, включення світлав гаражі або у дворі від дзеркала, але для цього потрібнодвоканальне радіо реле купувати у мене одноканальне, але припотребі можна замінити. Так вийшло в результатізамикаємо ще раззупинилися ще раз у зворотний бік, якщо контакти потрібні нам/
Підключаємо до цих контактів провід з виходу від реле COM з'єднуємоз GND а NC з'єднуємо з PB<
куль від дзеркала. Що можна ще зробити, наприклад, включення світлав гаражі або у дворі від дзеркала, але для цього потрібнодвоканальне радіо реле купувати у мене одноканальне, але припотребі можна замінити. Так вийшло в результаті



Коментарі19
Трохи не зрозумів (якщо на реле вхід і вихід 220, а на платі автоматики 24 вольти, плата не згорить?
Я ж писав, що вхід і вихід реле не пов'язані на вході 220 на виході напруга йде з плати 24
Зрозумів, трохи схема підключення потрібна інша
Привіт, купив таке ж реле, прив'язав його до дзеркала, хочу реалізувати світло біля гаража, хочу дізнатися, на якій відстані у тебе бере прийом?
прийом скажемо не ахти, незрозуміло то впритул не можу з першого разу відкрити то з відстані метрів 50 на ходу відкриває, коли виїжджаєш ще гірше потрібно натискати кнопку поки ще дупа в гаражі, а то виїдеш і вже не бере. думаю є просто реле з кращим...
А чи не ставив питанням переведення дзеркала на частоту 433? Не знаю у кого проконсультуватися, але мені здається частоту задає кварцовий генератор (див. фото) може його заміна допоможе? ae01.alicdn.com/kf/HTB1j_…rystal- Oscillator-New.jpg
Вперше про таке чую і де ця хрень знаходиться і на що її і як замінити?
Кварц на платі стоїть, де приймач\передавач. Погуглил цю тему, потрібен грамотний радіотехнік, схоже просто заміною генератора частоти не обійтися, потрібно ще прошивати.
Ну і сенс такого голівняку?
Так ось уже подумав, не варте того
є дзеркало з HomeLink з частотами для ринку США, прочитав Вашу статтю і залишилося одне питання — а як із захистом цього з'єднання. У характеристиках модуля в машині, крім частоти є ще якісь протоколи захисту. Чи є таке в цьому реле Чи я, купивши ана...
Та немає ніякого з'єднання машина тут взагалі ні до чого, по суті кнопки на дзеркалі це просто пульт до передавача на вашій автоматиці від воріт. Кожен пульт від конкретного передавача звичайно ж має захист, а так на вашу я беру пульт і всі ворота в ...
ясно, дякую
Підскажи, дзеркало штатне стояло чи сам довстановлював?
штатне звичайно
Круть!
Шик! У нас навіть лачика дощу немає, хоча проводка та роз'єм явно присутній у дзеркалі
Найцікавіше, що датчика дощу теж немає, хоча це максимальна комплектація, ну немає напевно дощів у США і все))
Круто. Сахара комплекшен
