У таку нестійку і часом сиру погоду в наших 20-ти літніх 124мерседесах потихеньку починає балуватися електрика. А оскількибільшість автодіагностів можуть читати на помилки ланоси та жигуліз січнями))), викладаю систему, рекомендовану для самодіагностикисистеми запалювання Siemens PMS для автомобіля Mercedes W124 E200, W201 C180, думаю і багатьох інших тих же років. Далі слідує як укнизі:Самодіагностика з саморобним зчитувачем кодів

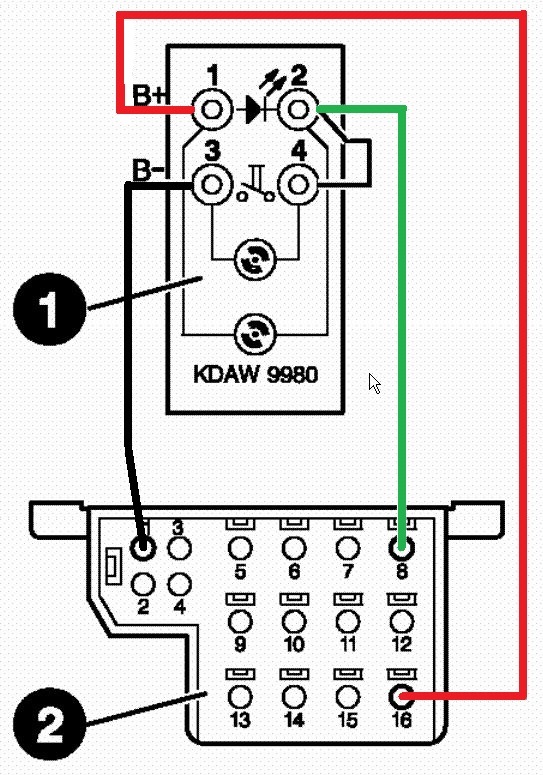

З використанням саморобного зчитувача кодів дроту приєднуються додіагностичної контрольної муфти наступним чином:
Червоний провід до клеми 16 (+12 В), чорний провід до клеми 1 (корпус ), зелений провід до діагностичної клеми. Рахунок кількостіспалахів
- Рахувати і записати однозначний світловий код
- Повторювати операцію таке число разів, поки не повторитьсяпочатковий світловий код.
Примітка:Світловий код 1 означає:Несправності в пам'яті відсутні.Видалення інформації з реєстратора несправностей:- Системазапалювання ВКЛ - Тримати кнопку 2…4 секунд. З'являється світловийкод. - Світловий код повинен висвітитися повністю./>
− Кожну показану несправність слід видаляти окремо (див. Описвище)
Для скидання адаптації після появи світлового коду 1 натискатикнопку протягом 6…8 секунд .
Вимкнути систему запалення та почекати 2 сек., знову включитисистему запалення та почекати 10
сек. Тільки після цього запускати двигун.

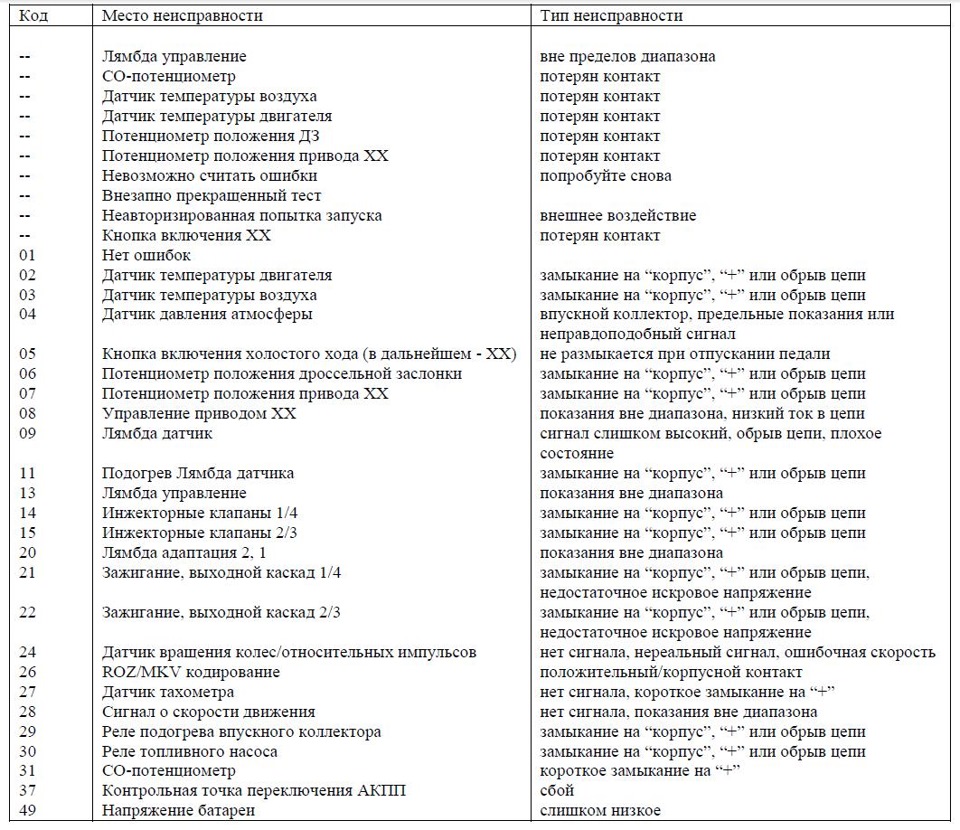

І звичайно ж таблиця світлових кодів несправностей:
Таблиця світлових кодів несправностей:
Сподіваюся цей запис допоможе багатьом для самодіагностикинесправностей свого вірного друга. Даний прилад роблять в основномувикористовуючи кнопку дверного дзвінка, звичайний світлодіод і тридроти відповідного кольору
Коментарі18
Привіт, можеш мені допомогти? У мене W124 1995 року, двигун 2,2 м111. При самодіагностиці мені показує такі помилки 38, 49. Я не зрозумів, що це за помилки, можете мені пояснити? І якщо ви знаєте, як це вирішити.
Дякую, думаю сьогодні спробую провести самодіагностику!
Так, був 8-й код помилки, потім ще півроку шукав у чому саме проблема, тому що він найпідступніший;)
дз. дз поміняли?
Та поміняли д.з., мізки, а потім я побачив, що перед. господар, коли робив проводку переплутав + і - управління мотором приводу д.з.
виходить проводку дроселя змінював старий господар? і не правильно замутив
Не саме дроселя, а ту що йде від мозку до роз'єму дроселя
як думаєте 12в діод взяти і без резистора підрубати його зійде ж?
Думаю, що зійде, тільки акуратно нічого не замкніть. Мозки дорогі
дякую
У мене 8 разів маргнув. Регулятом холостого ходу. Дз міняти?
Так, або проводка Є сайт hfmscan.ru. Подивися там і мануали з діагностики є
На їзду впливає холостий хід? У мене коли газу різко натискаєш провали відбувається смикає. У вас так було? При несправності хх
Значить це ще не все. 8 код зазвичай це відсутність прогрівальних оборотів і тиша в районі дроселя при включенні запалювання
Неза що
на світлодіод резистор 1 ком потужності ставили 0,25? або там без різниці?
Брали кнопку з обігріву заднього скла)))
) і як проблеми усунули? діагностика правильна?
