І цей запис буде далеко не про те, як я довго і болісно шукав такупанель і нарешті купив за "мільйон баксів"
Вона буде про те, як своїми руками рубати за пару годин отвір усвоїй панелі

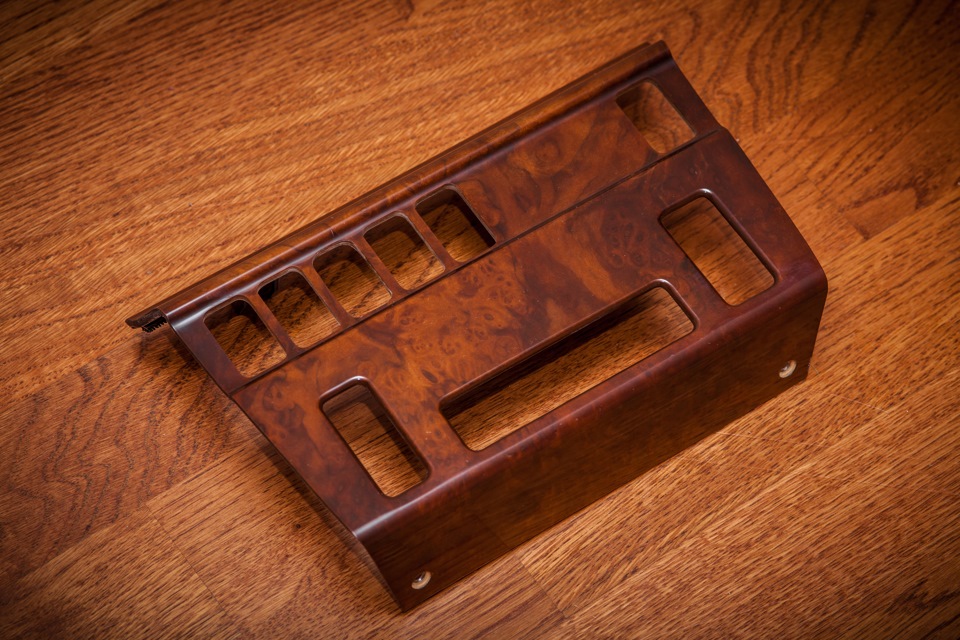

Ось вона рідна проаналізувавши всі свої страхи, я нарешті зрозумівчого я хочу:
1. Щоб не тріснув лак< br/>
2. Щоб я не промазав з розміром
Як я знайшов вирішення можливих проблем
< 0. Випив келих вина)))
1. Лак не трісне якщо починати пиляти з нього на великих обертахгравера
2. Щоб потрапити у розмір — потрібен шаблон
До другого я підійшов суто технічно:
1. Намалював креслення отвору під кнопку, до речі її розміри ВхШ —33, 5 мм на 19, 5 мм відповідно, радіус округлення 4 мм, відстаньміж кнопками у нас також 4 мм
2. Роздрукував на фотопапері з нульовим масштабом

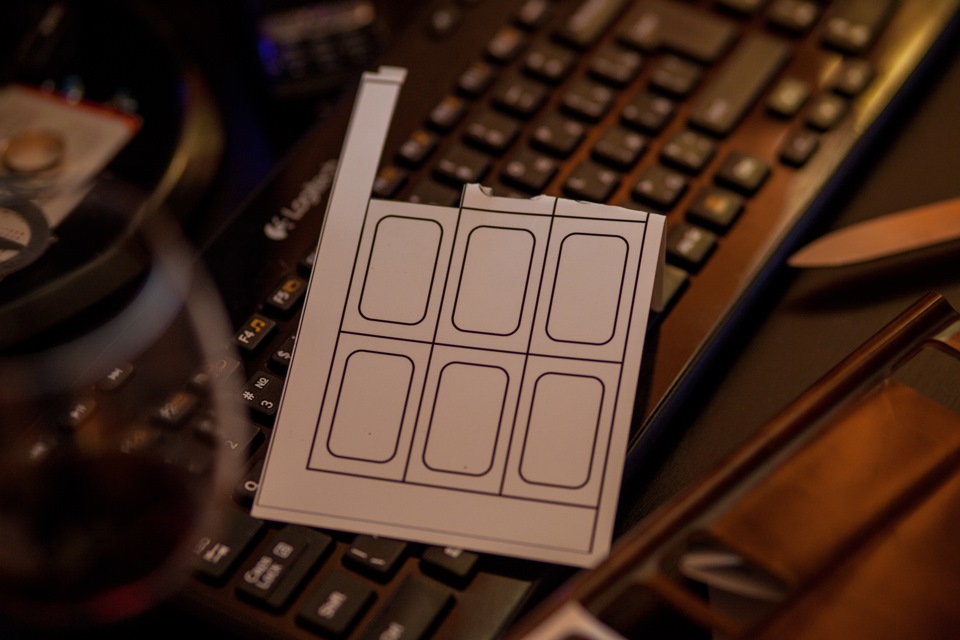

Шаблончики під кнопку

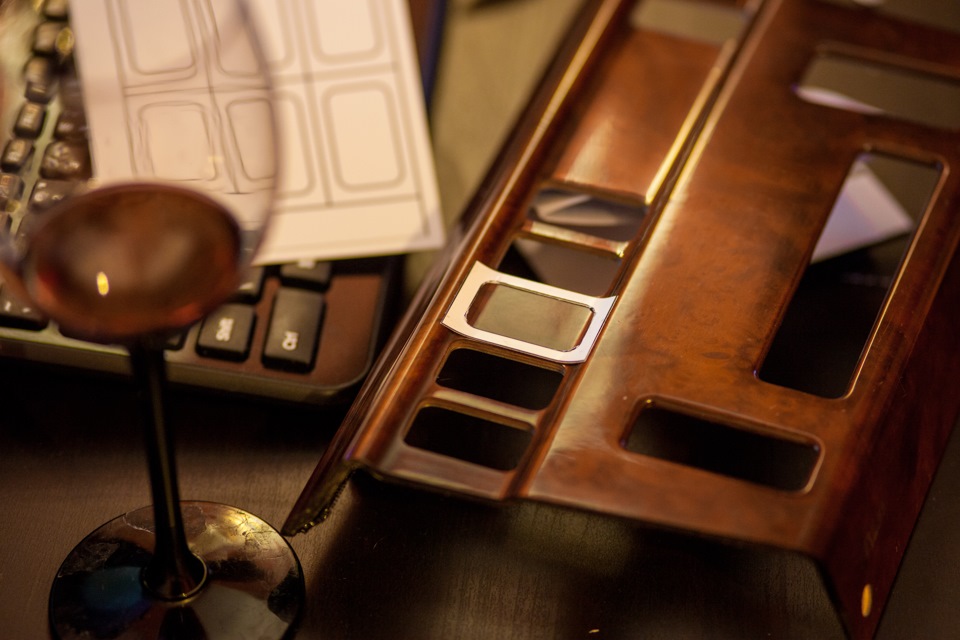

Вирізав та приклеїв на двосторонній скотч туди, де буде кнопка
Готові до роботи
Дістаємо з коробки гравер, ставимо насадку піку по металу і насередній швидкості починаємо прокреслювати контур отвору прямо полаку, а потім шар за шаром пропилюємо фанеру до самої металевоїпідкладки
< /p>
Прорізаємо фанеру шар за шаром
Коли я дійшов до металу, я вирішив тією ж насадкою-пікою зробивдосить швидко багато отворів

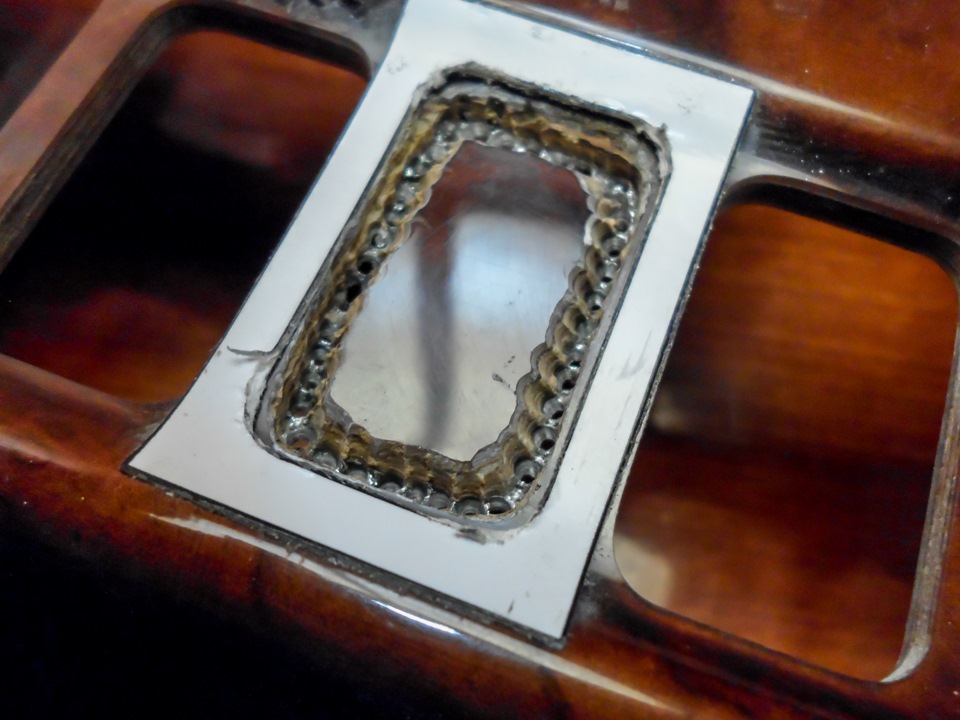

Решето
Решето — вид знизу
І потім перевертаємо і акуратно заточеною викруткою збиваємоперегородки між отворами
Отримуємо поки що "сире" отвір

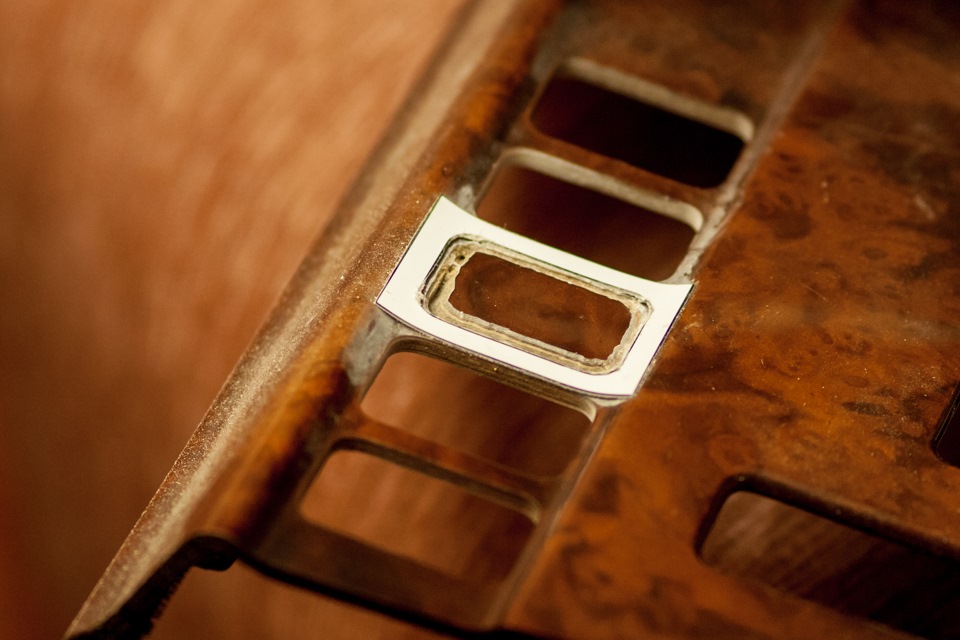

Вигляд отвори відразу після вирубки Якщо чесно, я думав металевачастина буде трохи тонше, але я помилявся Далі все як у старомуанекдоті — розточуємо надфілем, а особливо тонкі операції, якістосуються округлень, обробляємо гравером звичайною циліндричноюнасадкою з корунду, діаметр якого до речі в ідеалі повинен бути 3-4мм. Результат, залишилося тільки зняти задирки.Інакше інструментможе "втекти" із заданого напрямку і пропише вам на панелі ще парузайвих контурів)))) А найголовніше - яка опція тепер там буде, хтозможе вгадати?
Всім дякую за ваші 3 хвилини уваги; )
Всім благ!
