Реле світла 711 (77.3777)

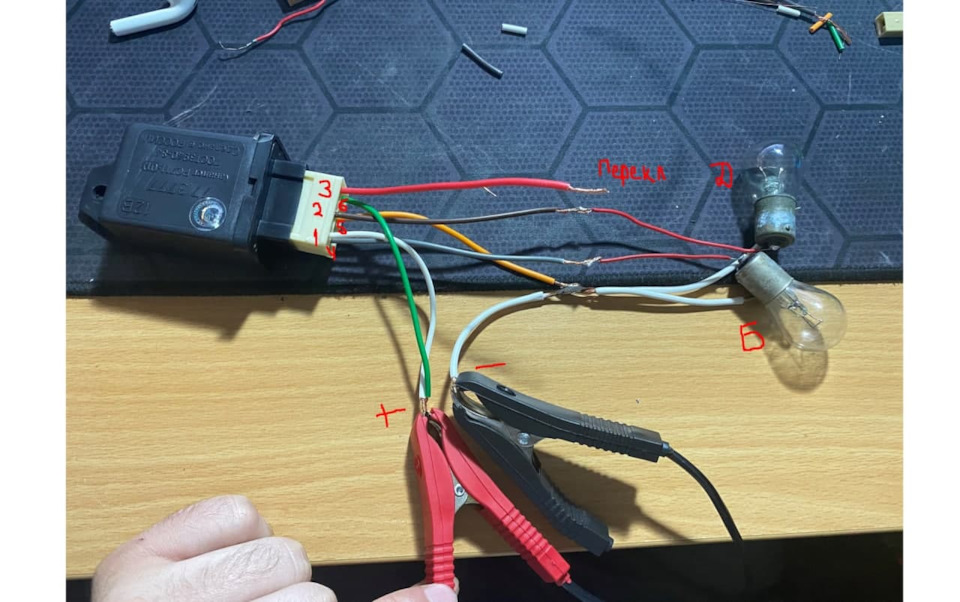

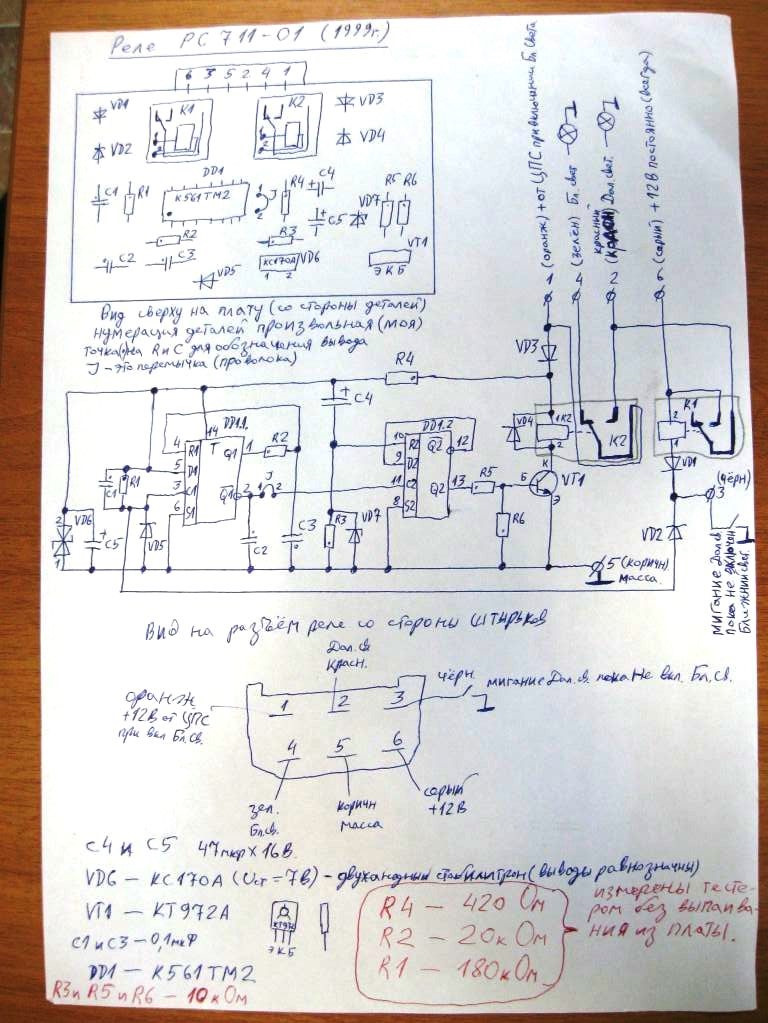

Всім привіт, підкажіть у чому я помиляюся, є реле перемикання77.3777. Підключаю як показано на схемі, (зібрав на коліні бо навулиці дубак) при підключенні живлення горить ближній як і повинен, але коли я замикаю контакт перемикача підрульового загоряєтьсядалекий, але тільки на момент контакту, а мені здавалося що повиненбув він загорітися і горіти поки я знову не замкну контактперемикача, так само коли вмикається дальній, ближній не тухне, поправте якщо не правий і підкажіть еталонну схему роботи тапідключення. Дякуємо
Коментарі20
привіт, підкажи артикул або де купити штекер білий, який як на скрині, на якому ти пронумерував роз'єми
Звичайний ваз 6pin класика
ніштяк, дякую, пару тижнів курю пошуковик, нічого немає
Візьми інше реле, в залізному корпусі
Я знайшов таке, старе, маханічне. Хоч і у пластиковому корпусі
У мене механічне, там такого бага немає ) Тут схоже тригер не правильно відпрацьовує, чому треба вольтметром\осцилографом дивитися.
осциллографом звичайно круто) щоб полагодити машину потрібен прилад за ціною машини) утрирую звичайно)
Дорожче.
Ось у мене на 29 Волзі стоїть схоже радянське реле ще, там 7 контактів. . куди копати?
Перевіряйте проводку на відповідність до схеми.
Якщо схема від 711-01, то причому тут у заголовку 77.3777 ? Можуть бути приколи.Я якось купував і робив на 24ці таку перемикач (людську, а не кнопкою в підлозі). скільки б напередодні не підморгував і навіть якщо на далекому попереднього разу вимкнув...
Там нанотехнології - механіка, коліщатко повертається. Так сказати енергонезалежна пам'ять )
це точно, великі уми проектували автомобіль)
Не реле це аналог 711-01, і нове. але ось що стосується якості) мені здається все що для цієї машини має бути з позначкою шлюб) думаю зробити трохи простіше, викинути це реле, на першому рівні ЦПС включатимуться габарити, світло, а на друге ближнє, і...
Єдина лампочка не витримає одночасного світіння. І колодочки плавилися, і обтискання проводів бачив вигорілі, і лампочки бахнуті бачив. А ще в мене лежить фара з тріснутим склом і, можливо, від тих експериментів - перегрів + крапля води = тріск.
а може їсти реле яке при подачі на нього харчування розмикається? я в них не сильно розумію, тільки почав у цю тематику заглиблюватися
будь-яке звичайне 5-контактне реле. Один контакт замкнутий, інший, відповідно, розімкнуть. Подаєш - ситуація змінюється навпаки.
Так, вибір з/ч - той ще квест. Іноді дуже багато часу йде. Остання біль - кілька дмРВшек треба різних систем і за майже 2 роки ще жодної нової придатної не знайшов по місту. І лівак, і оригінали ... Все погоду на марсі або навколомарсовій орбіті пока...
цілком можливо, реле не розмикає. Старе, поплавилося, залипло.
Це аналог, на корпусі написано
