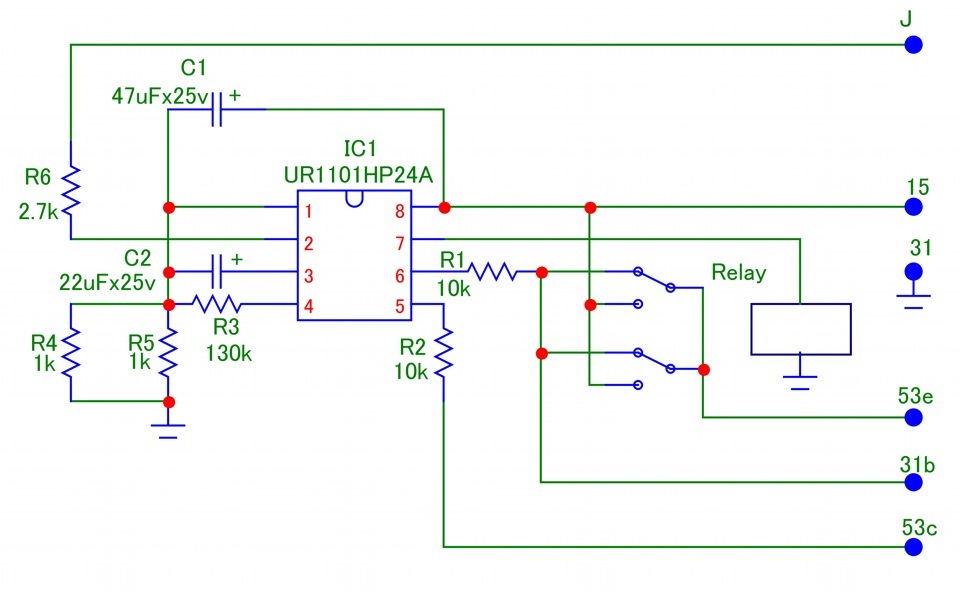

Як я вже писав, поставив я підрульові перемикачі від Нубіри, алекільце регулювання паузи двірників не працює. У мене таке:Схему іфото люб'язно дозволив використовувати камрадdrapieznik, у нього в БЖ хороше докладний опис цьогореле і багато фотографій плати. Судячи за схемами, які я знайшов вінтернетах, переривчастий режим включається лінією «J» і паузарегулюється зміною опору по лінії «. J».

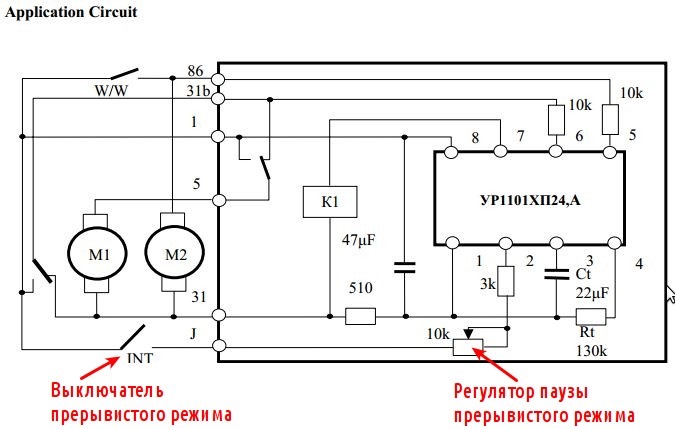

Схема з даташиту реле
Робимо просту річ:розриваємо лінію «J» біля колодки перемикача іпідключаємо кільце регулювання в розрив.
< /p>

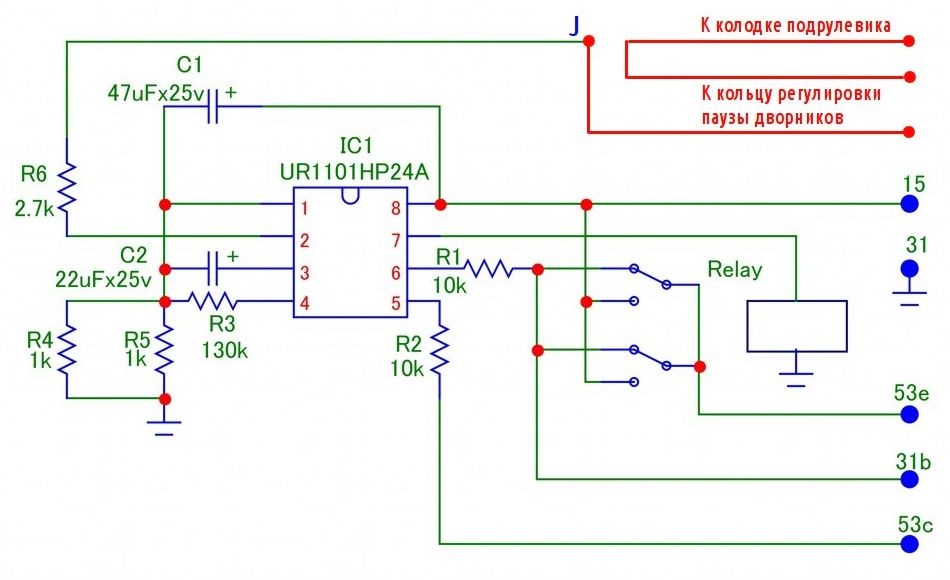

Схема підключення кільця
UPD: Власне, де різати та підключати:

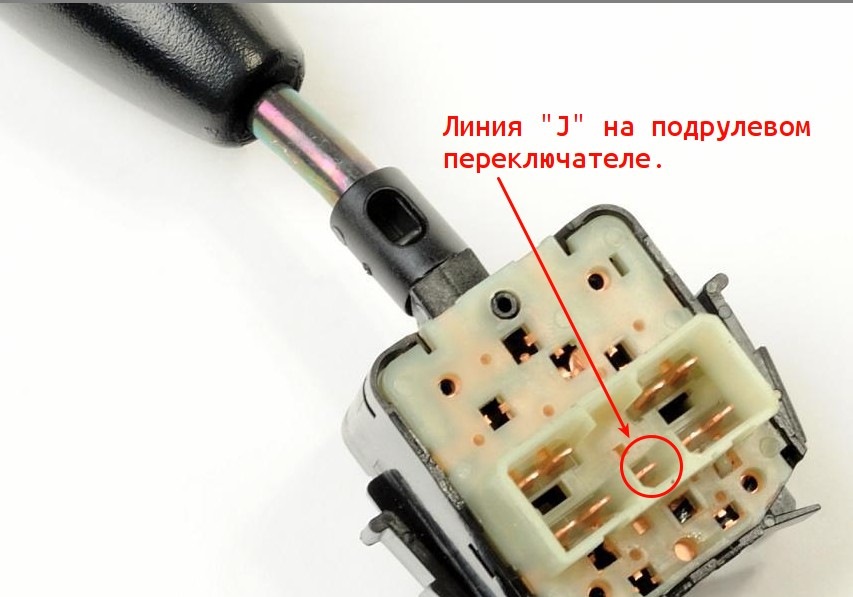

Власне, лілія J на колодці підрульовика .
Цю лінію розрізаємо, і в розрив підключаємо кільце.
Після такого підключення все працює, пауза регулюється.
Але залишився один неприємний недолік:у першому положенні паузаблизько 2 секунд, а в другому — вже секунд 6, у третьому — близько12.
Як на мене — забагато і незручно.
У максимальному положенні вийшло щось близько 40 секунд. Паузи.Наприклад, зробити діапазон від 2 секунд до 12-15 секунд.Продовження слід. Третя частина
Коментарі8
Як то я так і не зрозумів який провід перекушувати і куди його приєднувати. моє реле підійде.
На подрулевом від лача з кільцем паузи - два роз'єми. Один великий на самому блоці (на фотці), а другий маленький висить на двох проводках. Ось цей маленький і є підключення кільця. Підключаємо просто Розрізаємо проводок, який йде до центрального кон...
ок.Зрозумів так що один край проводу jякий ми перерізали, був підключений до одного проводочку, а інший край який у клемі наприклад до другого проводочку.
Можеш, до речі, подивитися, що на самому релі написано? Якщо у тебе пауза програмується включенням омивайки, то зробити так, як у мене не вийде. Доведеться і реле міняти та ще контакти переставляти…
я думав воно у всіх так програмується просто не всі знають. У мене так, натиснув раз потім пауза скільки хочеш, потім ще раз натиснув і інтервал помінявся.

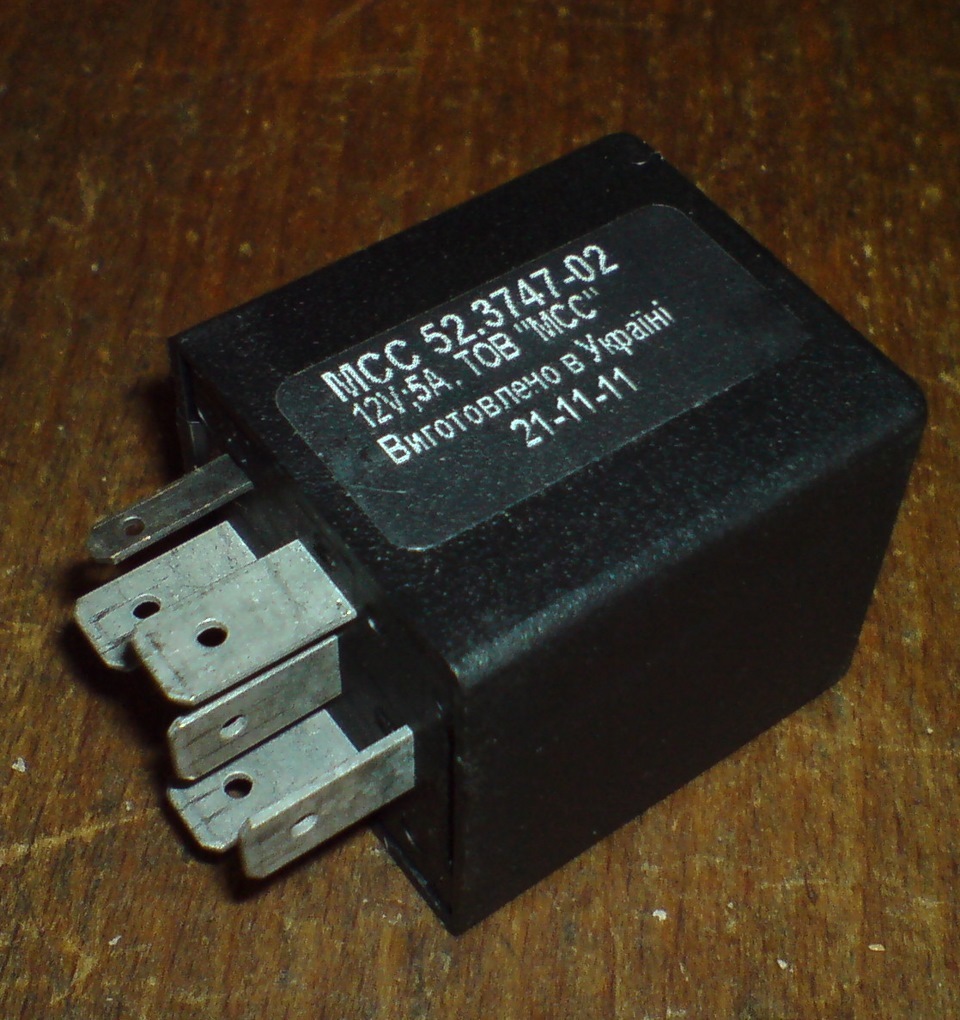

Реле 96250544 і MCC 52.3747-02 - електрично сумісні. По суті однакові і регулюються кільцем. У мене стояло таке, але самого кільця на подрулевом не було. до кільця не підключається. тому воно ще за щось відповідає. Я чув, що люди ставлять додаткове р...
як тут https://megadriver.org/p896632-remont-ta-vstanovlennia-peremikaciv-z-kilcem-ptf-ta-pauzi
Во-во. Тільки пошукай тут на драйві інструкцію більш повно. Мене якось траплялася.
