Усім привіт!
З приходом тепла часу на авто дуже мало, але вибрав день і вирішивтаки поправити косяки при встановленні сидінь минулої осені +спробувати підключити пам'ять сидінь.
По сидіннях, а саме водійському:
Восени було невчасно, але надто вже хотілося поставити новийкоричневий салон!
З підключенням сидінь проблем не виникло, крім водія! Там замість 4роз'ємів з авто, був 1 великий на 14 пін у сидіння, про який ячутно не чув і не бачив ніколи!
<
Тому на швидку руку подивившись розпинування, обрізав 2 дротихарчування і скрутив їх до живлення з авто ізолентою. З Алі 14пін роз'єм "тата", який дивом таки знайшов (і то не з першогоразу) через 3 місяці!

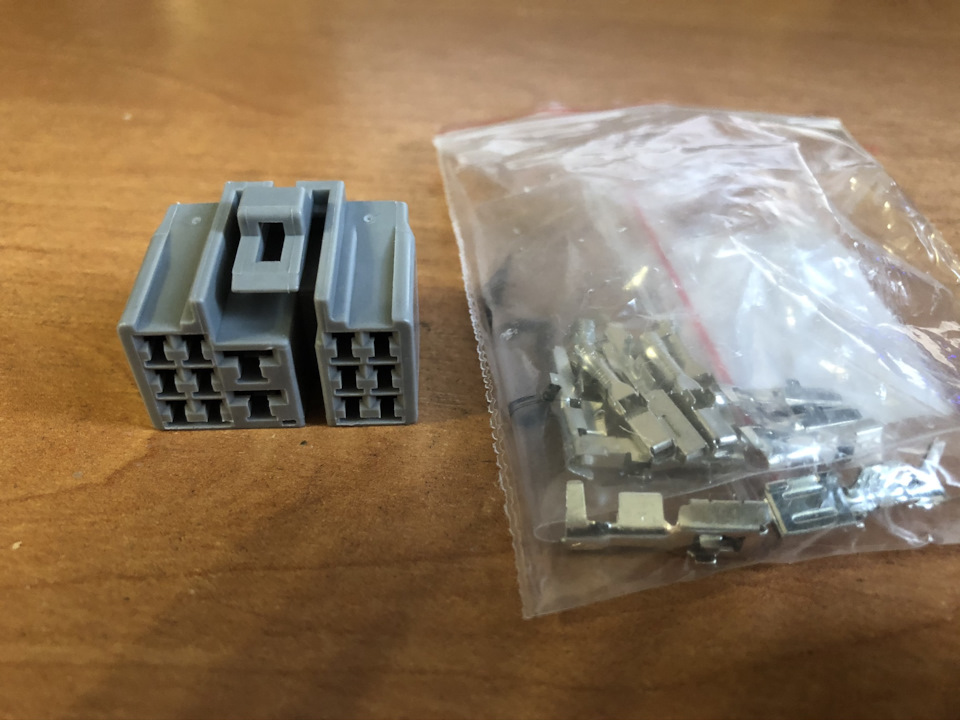

14 пін роз'єм під сидіння водія
>
Підпаяв у нього живлення + дроти під пам'ять сидінь, яку такисподіваюся підключити.

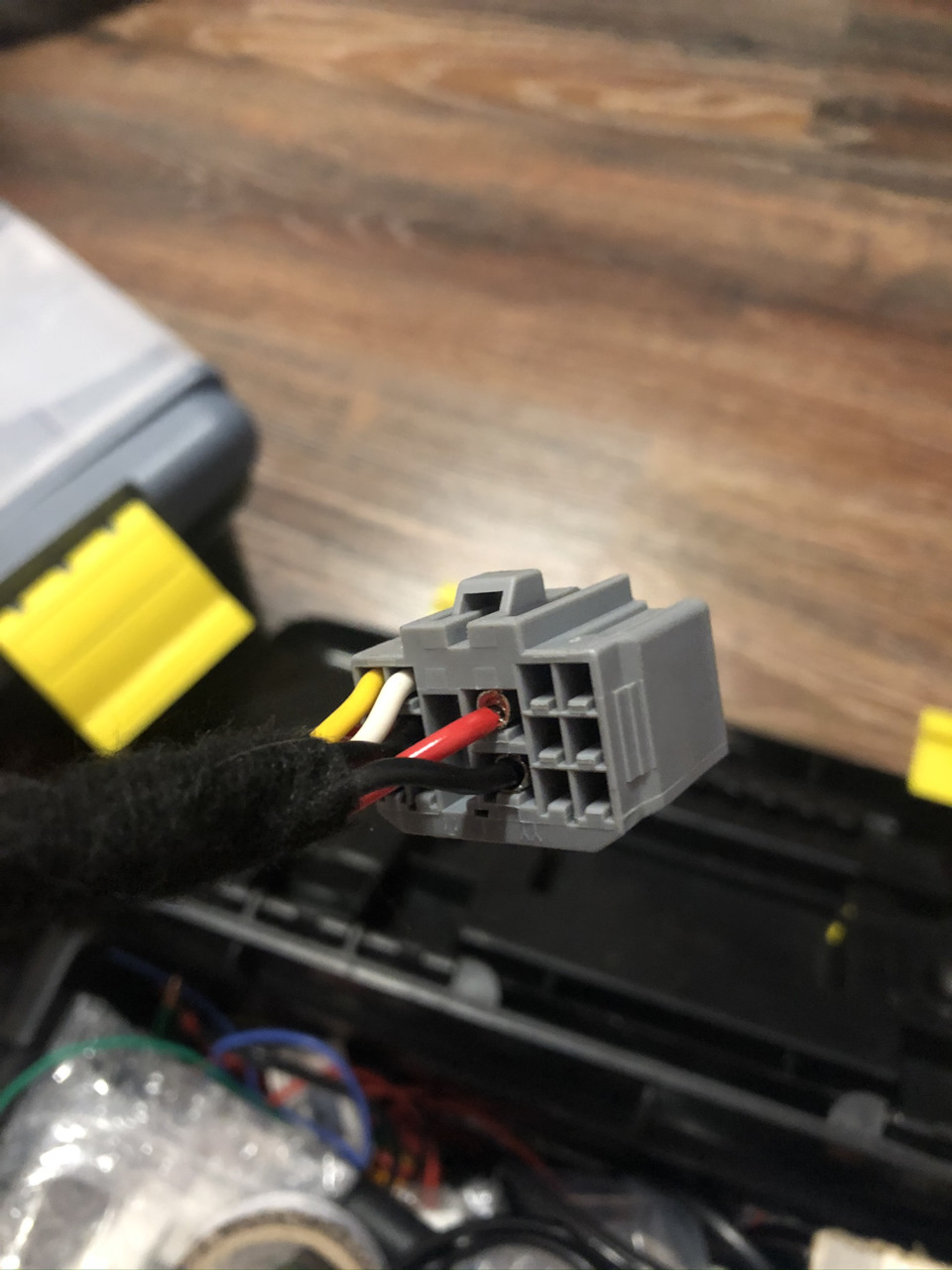

напаяв проводку
7 і 12 піни чорний) — харчування.
Прибрав старий колгосп, спаяв дроти як було по заводу і встромивновий роз'єм під сидіння. Те, що виходить з авто, довелося покивзяти зі старого сидіння, але хто знає де знайти роз'єм нижче нафото, буду вдячний :)

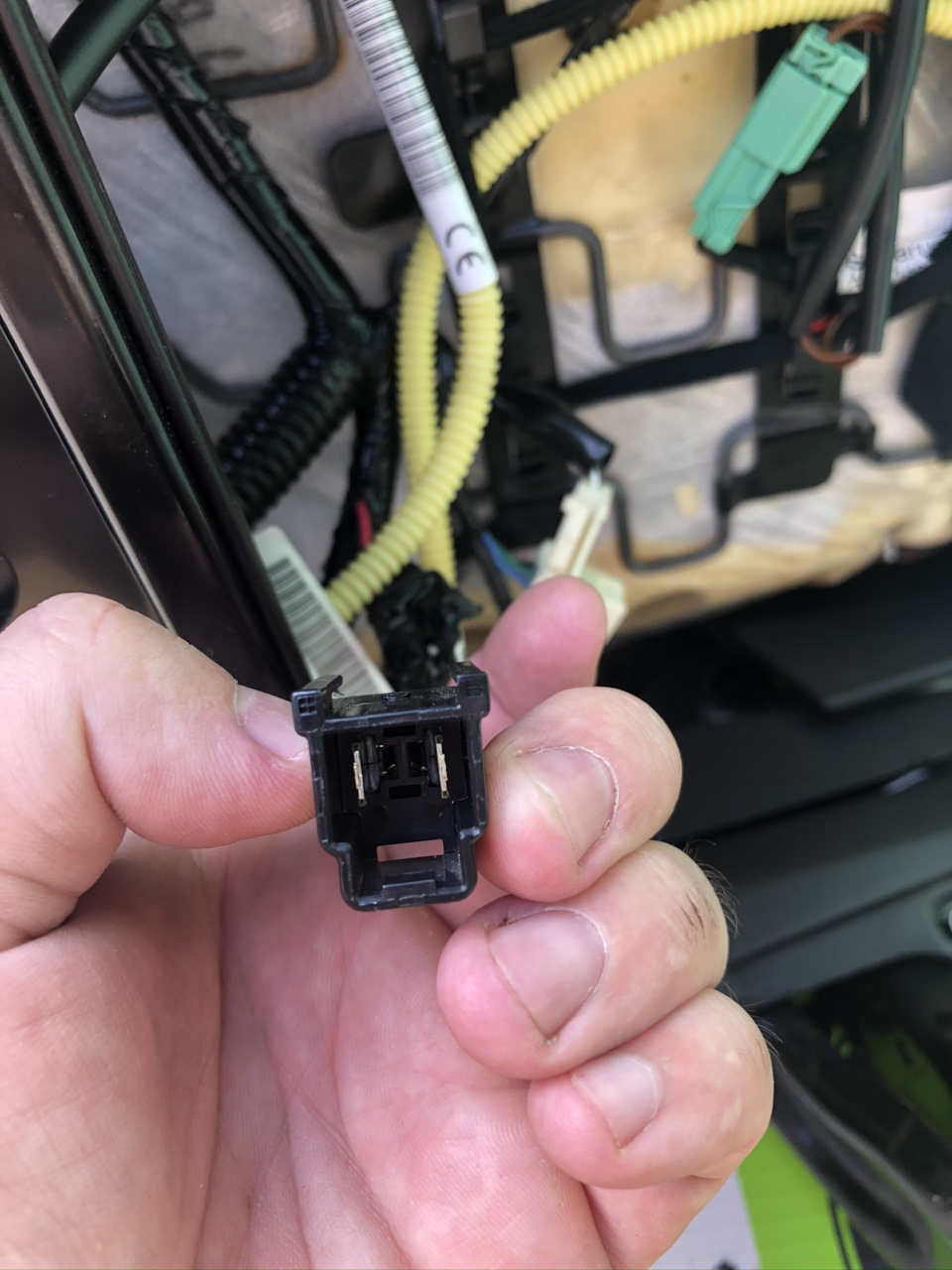

роз'єм живлення для підключення до авто

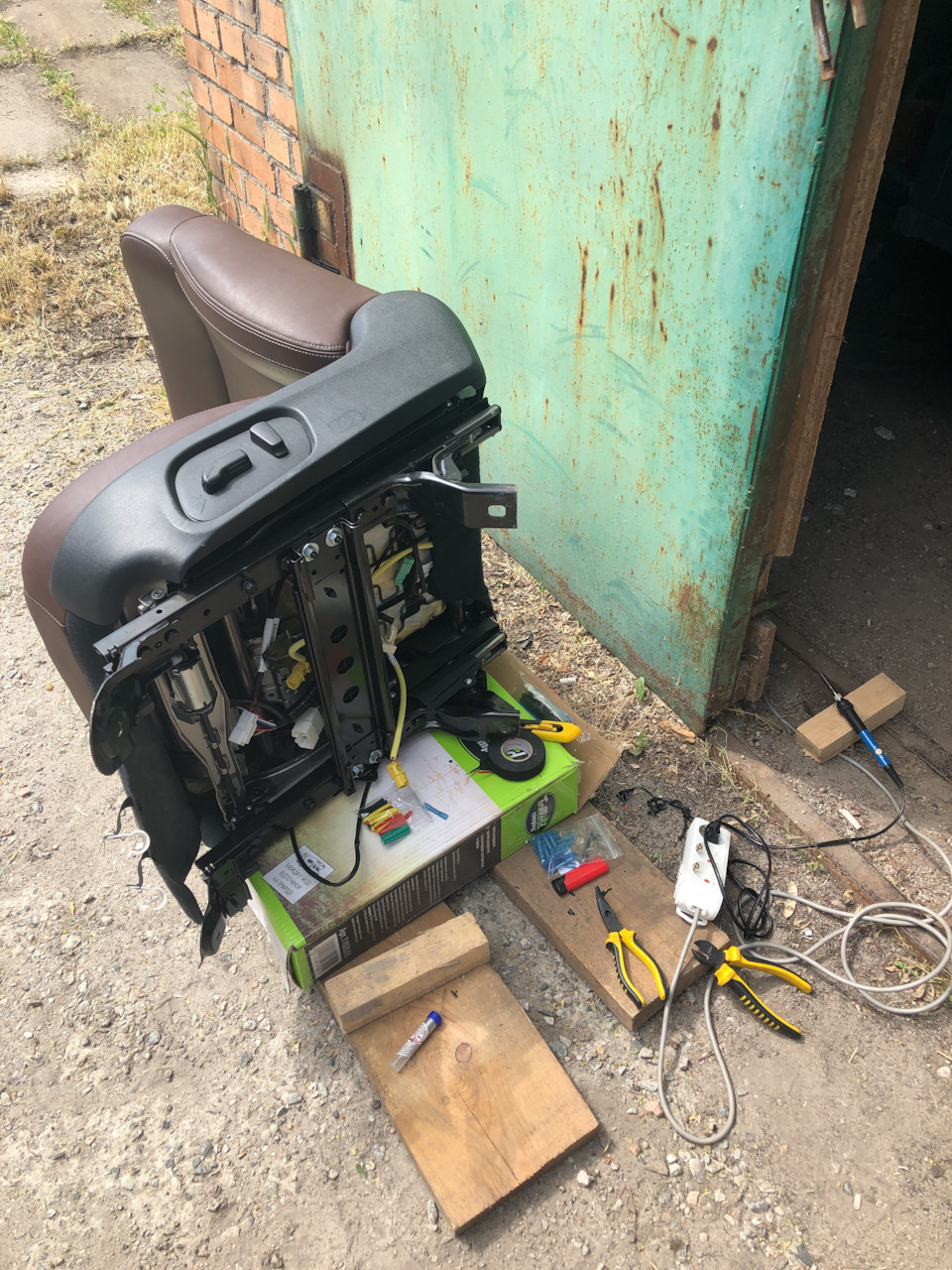

фото процесу

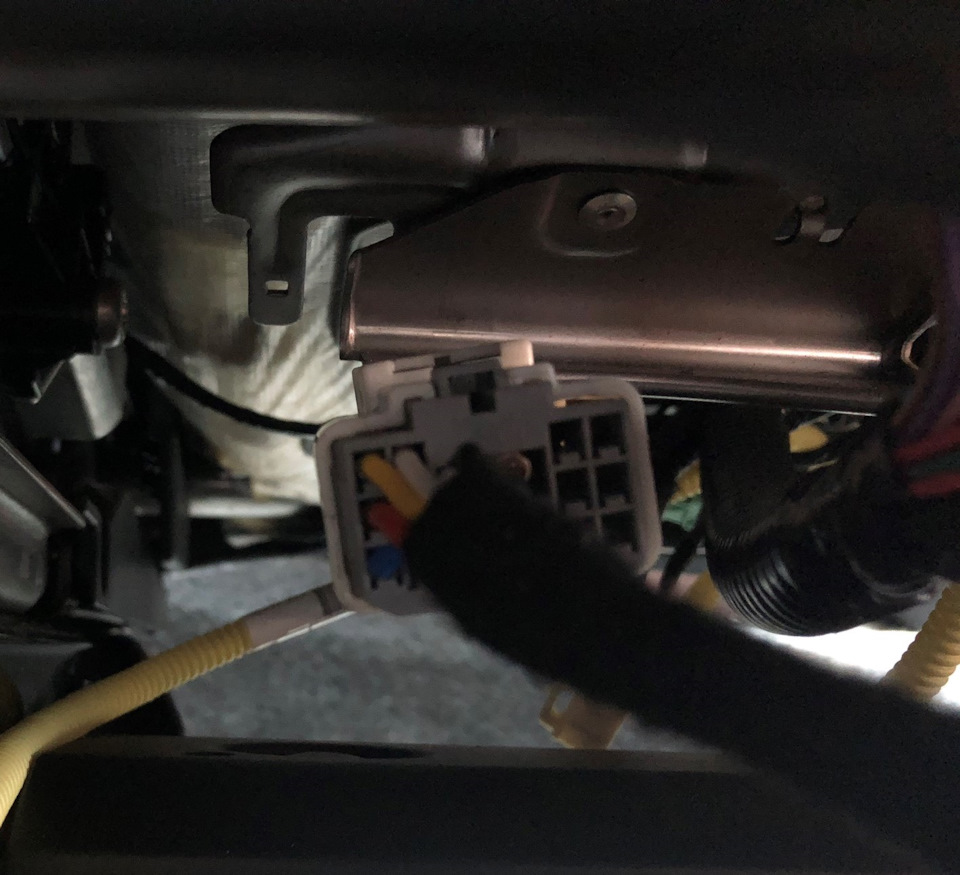

все по заводу тепер :)
Все заробило без проблем :)
За пам'яттю сидінь:
На карті дверей з нового салону були кнопки пам'яті, а під сидіннямсам блок., напаяв 5 проводів на 14 пін роз'єм у мріях підкинути їххоча б до кнопок безпосередньо і спробувати. Але знявши блок зкнопками побачив не дуже приємну картину з черговим невідомим 8 пінроз'ємом. Знову ж таки якщо хтось вміє гадати по фотографії і знаєякий це роз'єм (нижче на фото), напишіть будь ласка.
роз'єм на блоці кнопок пам'яті сидінь
блок кнопок
< br> Ще залишається незрозумілим момент із помаранчевимпроводом (виділений стрілкою на схемі), який йде до Body модуля, чизапрацює пам'ять без цього підключення. Сподіваюся воно потрібнотільки для прив'язки пам'яті до різних ключів авто, і розраховую щопам'ять буде працювати і без нього, натиснувши на кнопки (1, 2)…
схема підключення пам'яті сидінь Legacy/Outback<
Взагалі установка закінчилася, так толком і не розпочавшись.Міг язвичайно озброївшись схемою підключитися безпосередньо до пінроз'єму 'D143' зі схеми, але як то не дійшло тоді:))
Не знайду роз'єм, зроблю так.
Заздалегідь вдячний за будь-яку інфу в цих питаннях :)
Коментарі18
Добрий день, посилання на роз'єм не залишилося?
Добрий день. А можете при нагоді сфотографувати мотор, який знаходиться відразу за пластиковим кожухом з кнопками регулювань? А так само його роз'єм і сам блок регулювань з роз'ємом? У самого дорестайл європа, електрокрісло і хочу поставити пам'ять с...
Буду там лазити, сфотографую, але у мене в результаті не вийшло підключити. Блоку пам'яті як на зло потрібно знати чи включений ручник на авто. Без нього блок пам'яті тільки запам'ятовує положення, але не включає регулювання
Гарна ідея, теж хочу!
підкажіть номер блоку управління пам'яттю, що на карті дверей
це блок кнопок - на ньому номера не було (але думаю можна подивитися на parts.comсам блок управління пам'яттю знаходиться під сидінням, нижче фото того що на ньому написано (сміття за якість. робив при встановленому сидінні)
цей блок під сидіннями йде тільки на тих сидіннях, на яких із заводу встановлювалася пам'ять сидінь?
так, на жаль тут допомогти не зможу з розпинуванням, у мене стояв він уже (
Так, це сам блок управління. Кнопки на двері тупі. А ще мотори приводів різні. На старих моторах пам'ять не працюватиме. Тому потрібно шукати сидіння у зборі )
Капець, як все складно))
Вогонь 🔥 Пам'ять сидінь це 👍👍👍
Круто! Пам'ять прикольна штука.
Головне щоб запрацювало) скоро спробую підключити безпосередньо
Удачі!))
А коричневе сидіння водія що без регулювання поперекового підпору?
Так точно ) з європейського Форіка, теж у майбутньому думатиму як переставити зі старого свого сідла упор
На леворг так само, але пам'ять я не став підключати
Та я сам півроку їжджу вже, вирішив спробувати таки підключити, щоб після миття щоразу не паритися))
